Jak nainstalovat oběhové čerpadlo do systému

Majitelé soukromých domů někdy mají problémy s topením. Faktem je, že v současné době existují dva principy jeho instalace: samovolně tekoucí a nucené. První práce je důsledkem přirozeného teplotního rozdílu mezi průtokem a zpětným proudem. Teplá voda má tendenci vytěžit chlad, takže se pohybuje v daném směru bez dalšího úsilí. Druhý princip vychází z nuceného zrychlení pohybu chladicí kapaliny pomocí čerpadla.

Když dojde k problémům s gravitačním vytápěcím systémem, začnou lidé přemýšlet o tom, jak lze tyto problémy opravit. Proč mluvíme o gravitačním systému? Ano, protože čerpadlo je již součástí systému vytápění. A jestliže se radiátory začaly špatně ohřívat, staré čerpadlo by mělo být pouze změněno na novou. Porozumíme tomu, jak nainstalovat cirkulační čerpadlo do topného systému.

Proč je nutné instalovat

Byt je studený

Jedním z hlavních problémů samospouštějícího topného systému je jeho nedostatečné vytápění na větví radiátorů nebo špatná cirkulace chladiva skrz něj a v důsledku toho špatné ohřívání všech radiátorů obsažených v systému. K opravě situace lze instalovat do topného systému cirkulačního čerpadla. Rychlost pohybu vody se zvyšuje, cirkulace se zlepšuje a je lepší nechat ohřívat nejen baterie s dlouhým dosahem.

Výběr čerpadla

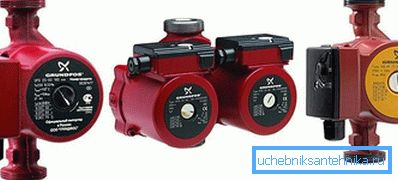

Cirkulační čerpadla

Vzhledem k tomu, že cirkulační čerpadlo musí efektivně tlačit chladicí kapalinu do systému, jeho výkon by neměl být ani podceňován, ani nadhodnocen. Mělo by to být optimální. Existují velmi specifická kritéria pro jeho výpočet. Závisí na výkonu ohřívače, objemu a délce topné sítě, průtoku chladicí kapaliny. Veškeré potřebné vypočtené údaje lze získat z dokumentace přístrojů a radiátorů a objem vody v potrubí se vypočítá pomocí matematických vzorců (objem válců). Průtok chladicí kapaliny se rovná výkonu kotle. Například výkon zařízení topného systému je 30 kW, což znamená, že průtok je stejný, pouze v litrech za minutu. Aby bylo možné chladicí kapalinu tlačit desetimetrovým potrubím, je zapotřebí čerpadla s průtokem 0,5 atm.

Při určení kapacity čerpadla je nutné zvolit výrobce. Na současném trhu jsou hlavními výrobci Čína, Německo, Polsko. Jejich kvalita se liší. Nejspolehlivější a trvanlivější - němčina, Čína a Polsko budou trvat od jednoho do tří let. Ceny se však značně liší: německé čerpadlo stojí mnohem víc.

Instalace

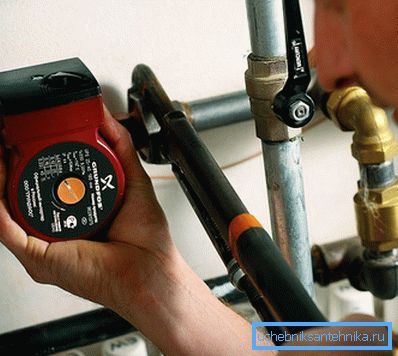

Montáž oběhového čerpadla

Samozřejmě je nezbytné instalovat oběhové čerpadlo v systému tak, aby jeho práce přinesla maximální užitek. S dostatečným množstvím zkušeností s vlastnictvím nástrojů a představou o práci, kterou můžete udělat, můžete to udělat sami. Nejprve určíme místo instalace. Každý odborník má svou vlastní jasnou pozici.

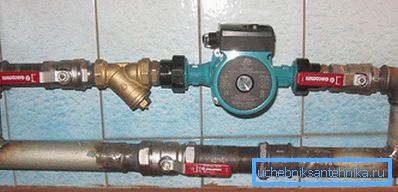

Čerpadlo je instalováno na vratném potrubí.

Někteří věří, že čerpadlo by mělo stát po kotli na toku, jiné - to před kotlem na vratném potrubí. To je jen část pravdy. Z pohledu fyziky probíhajících procesů je možné čerpadlo namontovat jak na toku tak i na vrat - bez rozdílu, ale pouze v případě nuceného ohřevu. Pokud se majitelé chtějí pojistit sám sebe a opustit gravitační vytápění jako alternativu k vynucenému vytápění po dobu vypnutí světla, je oběhové čerpadlo umístěno pouze v napájení.

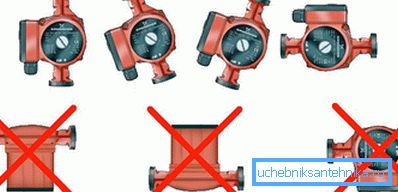

Příklad správné a nesprávné instalace oběhového čerpadla.

Při instalaci čerpadla byste měli vědět, jak se má správně připojit. Chcete-li to provést, musíte postupovat podle určitých pravidel:

  1. Vzhledem k tomu, že většina domácích oběhových čerpadel pracuje pouze s topným systémem naplněným vodou (prostě se vypálí bez vody), musí být instalovány vodorovně nebo svisle, sledujíc směr pohybu vody (vyznačený šipkou na těle), rotor musí být umístěn vodorovně. Pokud se čerpadlo nachází v jiné poloze, když netěsní voda, jeho elektrická část může být zaplavena, nebo dojde k nedostatečné hladině vody uvnitř a přístroj hoří.
  2. Pro usnadnění obsluhy zařízení jsou před a za ním instalovány ventily a samotné čerpadlo je namontováno na sklopných přípojkách. Je-li to nutné, může být odstraněno bez vypouštění vody z topného systému. Před čerpadlem po ventilu je instalován hrubý filtr, který zpomaluje váhu, písek a jiné nerozpustné nečistoty (zvláště důležité, pokud jsou radiátory staré a potrubí jsou kovové). Je také nutné přivést elektřinu do místa instalace čerpadla.
  3. Pokud je oběhové čerpadlo instalováno při zachování gravitačního vytápění, musí být instalováno na obtokovém potrubí. Schéma je toto: Bypass potrubí je svařeno na přímé přívodní potrubí o průměru menší než hlavní potrubí. Mezi spojovacími body instalují buď ventil nebo ventil pro gravitační ohřev (bypass). Pokud je elektřina, ventil na hlavním potrubí uzavře ventil a čerpadlo je otevřeno, čerpadlo je zapnuté a systém je nucen pracovat. Po vypnutí napájení jsou ventily čerpadla uzavřeny a na přímém potrubí jsou otevřeny a systém pracuje gravitací. Pokud je instalován ventil, přechod na gravitační systém nastane automaticky.
  4. Než začnete instalovat čerpadlo, je nutné chladicí kapalinu ochladit a vypustit. Úroveň vypouštění závisí na místě instalace čerpadla.
  5. První spuštění: naplňte systém vodou, odšroubujte vnější matici na rotoru a pomocí šroubováku několikrát otočte hřídel, aby nedošlo k přilepení, utáhněte matici a zapněte čerpadlo v síti.

Teď je dům teplý

Jak je vidět, instalace cirkulačního čerpadla do topného systému není na první pohled tak obtížná, ale nezkušený člověk, dokonce i s podrobnými pokyny k instalaci, může způsobit významné chyby. Je lepší, abyste tyto práce svěřili odborníkovi, a to zejména proto, že náklady na takové zlepšení kvality vytápěcího systému jsou mnohem levnější než úplné přepracování s výměnou trubek a radiátorů, i když platíte nejenom za materiály a zařízení, ale také za práci.

Video

Toto video ukazuje, jak sestavit systém s cirkulačním čerpadlem pro vytápění:

Toto video je o instalaci cirkulačního čerpadla do topného systému:
