Jak nainstalovat dvoutrubkový topný systém

Nejčastěji používaným topným systémem je voda. S jeho pomocí je vyhříváno více než 67% všech zařízení v naší zemi. Má několik odrůd, z nichž nejpopulárnější je dvojitý. Dnes jsme si pověděli, co je to dvouotrubkový vytápěcí systém s přirozenou cirkulací a mechanickým, a to s podrobnějšími informacemi, abyste získali co nejvíce informací o tom.

Jaký je princip činnosti?

V tomto případě nebudou žádné překvapení, systém je uzavřená smyčka, přes kterou ohřívaná chladicí kapalina cirkuluje z ohřívače na radiátory. Stejný princip platí i ve všech ostatních konstrukcích, kde se voda používá k ohřevu.

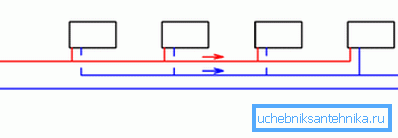

Jediným rozdílem je použití dvou větví potrubí současně:

• první dopravuje a distribuuje horké chladivo;
• druhá odebere chlazenou kapalinu z radiátorů a vrací ji do kotle.

Výhoda

Alternativou je levnější a jednodušší konstrukce s jedním potrubím, ale kvůli zjevným výhodám dvou trubek ztrácí svou popularitu. Zvažte je podrobněji:

Z nedostatků se obvykle zaznamenává dvojnásobná délka potrubí, což zvyšuje finanční výdaje ve srovnání s jednorázovou opcí. Přestože v tomto případě nelze považovat za zápornou vlastnost, protože potrubí se používá s malým průměrem, rozměry spojovacích prostředků, ventilů, spojů a tvarovek jsou také malé.

Ve skutečnosti celkové náklady jen nepatrně překračují výdaje na jednorázový topný systém. Současně získáte mnohem více výhod.

Druhy

Topné systémy se obecně dělí na otevřené a uzavřené.

Hlavním kritériem pro toto oddělení je typ expanzní nádoby používaný v konstrukci.

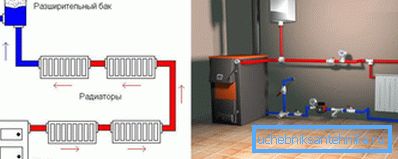

1. V otevřené verzi je umístěn na horní části okruhu, odkud se chladivo může volně odpařit. V tomto případě bude vnitřní tlak systému relativně nízký.

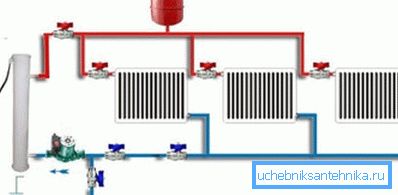

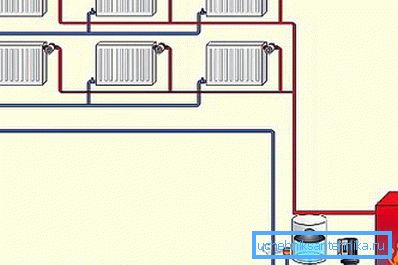

1. Uzavřená standardní dvojitá trubka je vybavena membránovou expanzní nádrží, která umožňuje cirkulaci tekutiny kolem obvodu za nuceného tlaku. Vzhledem k tomu, že jeho odpařování chybí, umožňuje použití více praktických roztoků ve formě glykolů jako chladicí kapaliny kromě vody. Uzavřené systémy jsou považovány za nejbezpečnější a šetrnější k životnímu prostředí.

V závislosti na umístění potrubí, které spojují všechny prvky konstrukce, můžeme rozlišit:

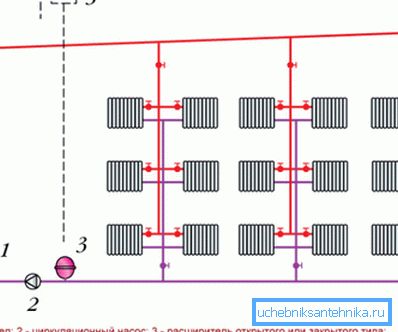

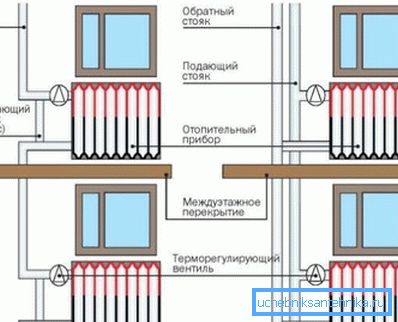

1. Vertikální dvoutrubkový topný systém, když jsou baterie připojeny ke svislé stoupači. Aplikujte ho ve vícepodlažních budovách, které umožňují připojit každé podlaží zvlášť. Hlavní výhodou návrhu je absence jeho použití při použití vzduchových zátek. Cena uspořádání bude vyšší než ostatní možnosti.

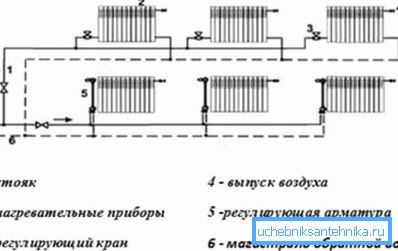

1. Horizontální 2-trubkový topný systém se obvykle používá v jednopatrových budovách s velkou plochou. Připojení ohřívačů se provádí na vodorovném potrubí. Akumulovaný vzduch je vypouštěn pomocí Mayevského jeřábu.

Tip: V tomto případě položte stoupačky lépe na přistávací ploše nebo na chodbě.

Rozvržení

Použijte dva základní návrhy:

1. Dno, kdy se potrubí přicházející z kotle položí do spodní části budovy, například v podzemním prostoru, podlaze nebo suterénu. Opačná poloha je ještě nižší a pro dosažení normální cirkulace chladiva je kotel umístěn dolů, takže všechny radiátory jsou umístěny nad ním.

Tip: Ujistěte se, že zapnete přívod vzduchu v okruhu a nastavte jej nahoře. S jeho pomocí bude ze sítě odstraněno nadměrné množství vzduchu.

1. Horní, když rozdělující dálnice prochází horní částí konstrukce, a expanzní nádoba je umístěna v nejvyšším bodě okruhu. Obvykle prochází potrubí izolačním podkrovím, což je nepřijatelné pro budovy s plochou střechou.

Tip: pro horizontální i vertikální topné systémy lze použít dvě možnosti zapojení.

Hydraulický výpočet

Musí to být provedeno před zahájením práce na instalaci topných konstrukcí, protože pro každou strukturu bude individuální. Hydraulický výpočet horizontálního dvouvrzdového topného systému, stejně jako jeho vertikální, se obvykle provádí podle předběžného "návrhu", který zahrnuje všechny prvky.

Při výpočtech je identifikován nejvíce zatížený kroužek potrubí, který by měl být vzat jako vypočítaný objekt a rozdělen na podmíněné úseky.

V důsledku toho majitel domu obdrží:

• hodnota možné ztráty tlaku v obvodu;
• nejoptimálnější průměr potrubí;
• oblast radiátorů potřebných pro vytápění, ze kterých je možné získat řadu topných zařízení

Hydraulický výpočet dvojitého vodorovného topného systému se provádí několika technikami.

Níže uvádíme nejčastější:

1. Výpočty se provádějí s přihlédnutím k charakteristikám hodnot odporu a vodivosti. Díky tomu je možné získat skutečné údaje o teplotě každého prvku topného okruhu a přesném toku vody.

1. Výpočty se provádějí na konkrétní tlakové ztrátě. Výsledkem je jasný fyzický obraz procesu, který demonstruje skutečné rozložení odporu v potrubí.

Hydraulický výpočet dvoutrubkového topného systému konečně umožňuje seznámit se s přesnými parametry teploty a průtoku chladicí kapaliny v jakékoli části okruhu. To bude základem pro organizaci plánu vytápění budov.

Montáž

Instalace 2-trubkového topného systému začíná po výpočtech, sestavuje přesné schéma zapojení a získává potřebné vybavení.

Níže bude uvedeno jeho pořadí:

1. Namontujte topný kotel. Nejlepším řešením je malá samostatná místnost, kde je správně zajištěno větrání, které odstraní produkty spalování. Doporučujeme obložit podlahu a stěny speciálně navrženými žárovzdornými materiály. Umístěte kotel mimo stěny s pohodlným přístupem k údržbě.

1. Zabezpečte oběhové čerpadlo k potrubí a distribučnímu potrubí, pokud je to plánováno.

1. Spusťte potrubí z kotle na radiátory. Ve stěnách vytvořte malé otvory, které jsou pak utěsněny cementovou maltou. Spojení závisí na složení materiálu potrubí.

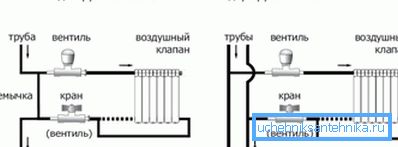

1. Připojte radiátory. Topný okruh každé baterie by se měl skládat ze dvou trubek - horní s horním okrajem, spodní s chlazeným tepelným nosičem. Umístěte radiátory pod ruce pod okny pomocí speciálních držáků.

Optimální vzdálenost od:

• radiátory - 100 mm;
• podlaha - asi 120 mm;
• stěny - 20-50 mm.

Namontujte ovládací a vratné kování na vstup a výstup. Tepelné snímače vám pomohou snadno nastavit komfortní teplotu v místnosti.

1. Proveďte kontrolu systému po dokončení všech prací.

Závěr

Z tohoto článku jste se dozvěděli, jaký horizontální dvoutrubkový topný systém, stejně jako vertikální, jsou dnes široce používány k vytvoření pohodlné teploty v bytových a průmyslových budovách. Díky svým nepopiratelným výhodám se stala pro zákazníky velice atraktivní.

Více než 2/3 domácností a podniků ji vybralo pro uspořádání vytápění. Při plánování je nutné provést kompetentní výpočet hydrauliky.

Video v článku vám pomůže najít další informace k tomuto tématu.
