Jak je sporák vyroben z trubky: konstrukční a montážní prvky

24-03-2018

Vytápění

"Srdcem" každého lázně je sporák, takže jeho zařízení by mělo být věnováno zvláštní pozornost. Samozřejmě, že nejjednodušší je koupit dokončenou strukturu, ale bude to docela drahé, takže můžete ušetřit peníze a vyrobit sporáky sami. V tomto článku se podíváme například na to, jak je vodorovná lázeň vyrobena z trubky s vlastními rukama, neboť to je nejjednodušší a nejekonomičtější možnost.

Obecné informace

Zvláštností lázeňské pece je, že provádí několik funkcí najednou:

Ohřívá vzduch v místnosti;
Ohřívá vodu, která je potřebná pro hygienu;
Ohřívá kameny.

Musím říci, že podle principu práce nejsou kamenné kamny vyráběné vlastními rukama z potrubí a výrobních závodů nijak odlišné. Samozřejmě, že v továrních produktech mohou být přítomny další prvky a mají atraktivnější design.

Nicméně, s pečlivou prací, domácí sporák se bude adekvátně vyrovnat s úkoly, které mu byly přiděleny, a nezklame své vlastníky.

Vlastnosti pece z potrubí

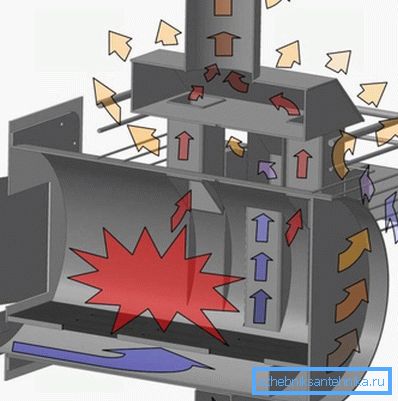

Výstavba

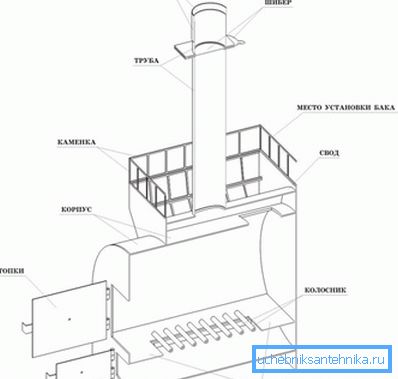

Uvažovaná stavba tedy sestává z následujících hlavních prvků:

Firebox;
Kapacita umístěná mimo nebo uvnitř těla, určená pro lázeňské kameny;
Ashová komora;
Komín, který vede k vnější straně místnosti produkty spalování paliva.

Komory jsou vzájemně oddělené roštovými mřížemi. Je třeba říci o takovém konstrukčním prvku, jako je nádrž na ohřev vody. U některých modelů je součástí tělesa pece, ale častěji se nachází nad komorou kameny.

Existují také modely, ve kterých je nádrž samostatným prvkem, ale je spojena s pecí s hadicemi nebo trubkami (viz také článek Truss z profilového potrubí: efektivní systémy vyžadující přesné výpočty).

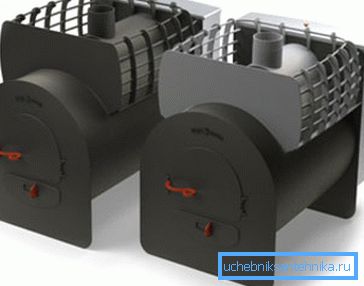

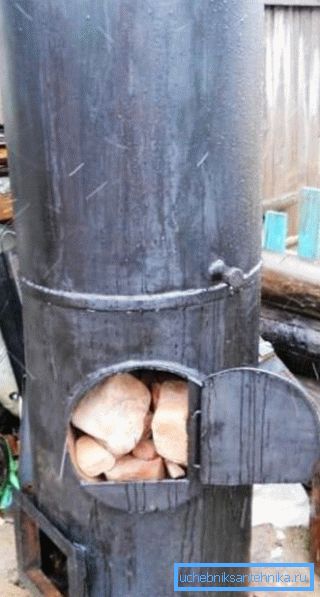

Domácí kamenné lázně z trubky jsou horizontální a vertikální. První jsou upřednostňovány, protože spálí déle a zároveň mohou rychleji zahřát pokoj. Nižší tedy považujeme výrobu přesně vertikálního provedení.

Zásluhy

Samozřejmě, že kachlová lázeň z potrubí je daleko od jediné konstrukční varianty, která může být provedena nezávisle, ale mají řadu výhod, mezi které lze zdůraznit následující body:

Dobrá odolnost vůči vysokým teplotám	Vzhledem k vlastnostem oceli.
Schopnost rychle ohřát koupel	Dokonce i nejjednodušší domácí pece dokáží zahřívat koupel ve 40-90 minutách (čas závisí na okolní teplotě).
Snadná instalace	Na rozdíl od cihelných konstrukcí může každá osoba, která ví, jak zvládnout svařovací stroj a další nástroje pro kov, může sestavit kovovou pec.
Nízká cena	Nákup materiálů nevyžaduje silné náklady, a pokud je na farmě vhodné potrubí, pec bude stát prakticky bezplatně.
Trvanlivost	Pokud bude návrh účinně proveden, bude moci sloužit více než dvanáct let.
Nízká hmotnost	Kvůli tomu konstrukce kovu nepotřebuje na rozdíl od cihlového protějšku vybudovat základ.

Nevýhody

Spolu s výhodami mají kovové výrobky i nevýhody, existují však pouze dva z nich:

Návrh se rychle ochladí	Z tohoto důvodu musí být kamna v procesu přijímání lázně neustále ohřívána.
Místnost se nerovnoměrně zahřívá.	Tato nevýhoda je patrná pouze u koupelen s velkou plochou.

Tip! Ve velkých saunech odborníci doporučují instalovat několik kamen, které zabraňují nerovnoměrnému vytápění.

Výroba pecí

Pokyny pro výrobu horizontální pece jsou následující:

Prvním krokem je připravit potrubí o průměru nejméně 0,5 metru a délce asi 0,8 metru. Hrany potrubí musí být pečlivě vyrovnány.

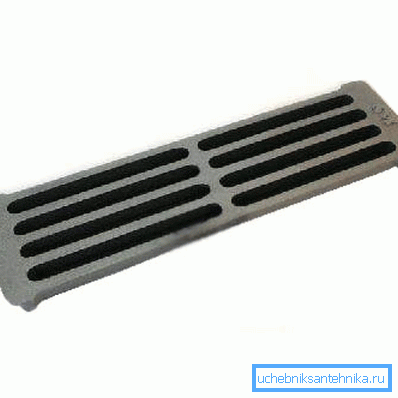

Poté z kovového plechu o tloušťce 10-12 mm je nutné vytvořit roštovou plochu, která je obdélníkem o rozměrech 80x40 cm. V oblasti je třeba vyříznout otvor a připevnit tyče k němu nebo použít průmyslové mřížkové mříže.
Když je rošt připraven, musí být přivařen ke stěnám uvnitř potrubí. Současně je nutné zajistit, aby byl trubkový spoj pod platformou, což umožní prodloužit životnost výrobku.

Koncové stěny by měly být vyrobeny z plechu. Navenek by měl být zaoblený obdélník. Výška dílu musí být 70 cm a šířka - 60 cm.
Dále na fasádu je třeba vyřezat dva obdélníky - to jsou dveře ventilátoru a spalovací komory.
Následně je zadní stěna vytvořena ve tvaru obdélníku o rozměrech 70 x 90 cm. Horní část stěny slouží jako zátka pro ohřívač, který je umístěn venku.
Poté je nutné svařovat fasádu a zadní stěnu trubku.
Poté uprostřed trubky (venku) je nutné svařit přední zátku ohřívače, která by měla sledovat obrysy potrubí od dna a obrysy zadní stěny shora.
V horní části těla by měla být vystřižena díra o rozměrech 15x15 cm. Nad ním je namontována plechová kovová pec s otvorem pro komín. Kromě toho by měl být otvor posunut o 10-15 cm k fasádě, což umožňuje zajistit podmínky úplného spalování paliva.
Toto pole je přivařeno ke střeše komína.
Dále, aby se zvýšily stěny kamny, jsou na své zátky přivařeny mříže o výšce 15-20 mm.
Dalším krokem je instalace dveří popelníku a spalovací komory.
K zadní části výrobku musí být svařovaná police pro nádrž na vodu. Velikost police závisí na velikosti nádrže.

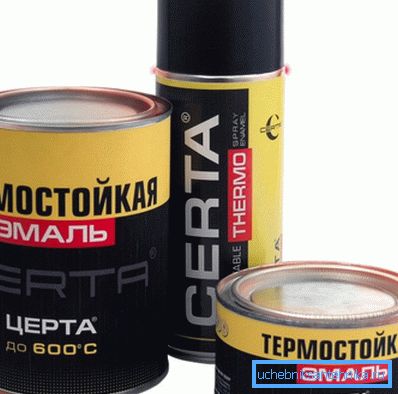

Na konci práce musí být konstrukce obráběna brusným kotoučem, aby se odstranila hrdla a stupnice. Po tomto postupu může být výrobek potažen tepelně odolnou polymerní barvou a vyhřívaný k pečení barvy (postup se provádí mimo pokoj).

Tip! Před zahájením práce je třeba dbát na to, aby potrubí lázeňské kamny bylo vysoké kvality, tj. nemá známky koroze. Kvalita budoucího produktu závisí na tom.

V této práci na výrobě kamen na lázeň dokončena. Nyní můžete produkt nainstalovat a ovládat.

Závěr

Když jsme zjistili, jak z trubky vyrobit lázeňské kamny, není to opravdu těžké zvládnout tento úkol. Navíc bude výrobek bezpečný a s dostatečně vysokou účinností. Jediné je pečlivě provést všechny výše uvedené kroky, aniž by došlo k narušení technologie (viz také článek Žebřík z profilového potrubí: jak vytvořit lehkou a pevnou konstrukci).

Z videa v tomto článku můžete získat další informace k tomuto tématu.
