Jak dělat vytápění: 4 stupně vlastního designu

Jednou z nejobtížnějších inženýrských sítí obytného domu a městského bytu je vytápěcí systém. Nezbytné vybavení a služby pro jeho instalaci jsou velmi drahé. Pokud však víte, jak dělat vytápění vlastním rukama, můžete ušetřit hodně tím, že většinu práce vykonáte sami.

Níže uvedené pokyny vám poskytnou neocenitelnou pomoc.

Fáze 1. Výběr součástí

Jak vyrobit topení? Nejjednodušší je využít služeb speciálních konstrukčních posádek, kteří mají s nimi rozsáhlé zkušenosti, speciální vybavení a dovednosti. Ale tato metoda má velkou nevýhodu - cenu. Služby najatých pracovníků jsou poměrně drahé a ne každý je ochoten se s tak velkým množstvím peněz rozloučit.

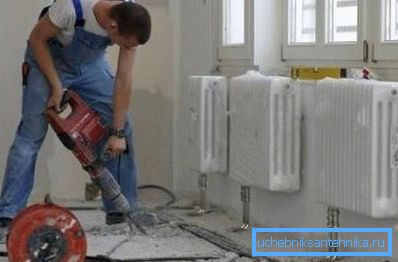

Druhou možností je domácí topení. Navzdory skutečnosti, že klimatické inženýrské sítě jsou jednou z nejobtížněji navržených, mohou být všechny fáze práce prováděny sami nebo s pomocí partnera. V takovém případě nebudete platit práci pronajatých pracovníků.

Bohužel nebude možné úplně vybavit vytápění bytu, protože dříve, než začnete vytápěcí systém používat sám, měli byste si zakoupit potřebné vybavení, materiály a nástroje.

Tip! Aby nedošlo k nákupu drahých elektrických nástrojů (páječka, bruska, klempířské přístroje atd.), Což je navíc nepravděpodobné, že budete v budoucnu potřebovat, doporučuje je pronajmout. Tato služba je poskytována ve většině velkých prodejnách hardwaru.

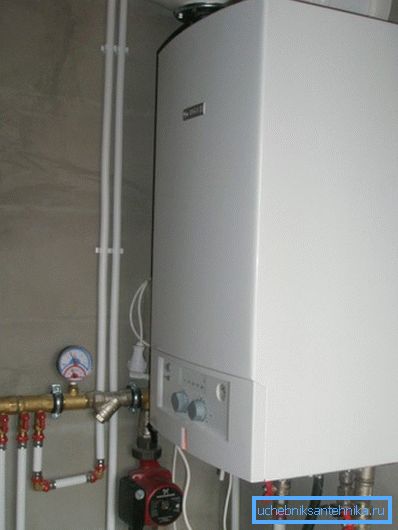

Topný kotel

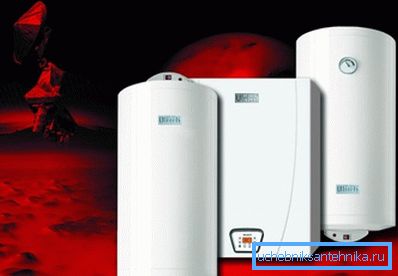

Jak domácí systém vytápění, tak i klimatická síť, kterou provedli stavitelé instalatérů, nemohou bez hlavního prvku - kotle ohřívat topné médium, které pak protéká trubkami a radiátory instalovanými v místnostech.

Bez ohledu na odrůdu se každá topná jednotka skládá ze dvou hlavních částí:

• spalovací komory, ve kterých je toto nebo toto palivo spáleno a vytváří určité množství tepelné energie;
• výměník tepla, kterým chladicí médium cirkuluje a přivádí tepelnou energii stěnami.

Tip! K dispozici jsou jednokomorové a dvoukomorové kotle. Druhý, kromě vytápění domu, ohřejte vodu, která se pak používá pro domácí potřeby.

Stávající ohřívače jsou podrobněji popsány v tabulce.

Tip! I když je příliš nákladné používat elektrické kotle, jsou často instalovány jako přídavný nebo záložní okruh. Například topení místnosti během dne pomocí kotle na tuhá paliva, můžete použít elektrický k udržení příjemné teploty v noci.

Pokud jde o obyvatele městských bytů, musí se spokojit s vytápěním, kde je chladicí kapalina dodávána centrálně. A jeho kvalita často opouští mnoho.

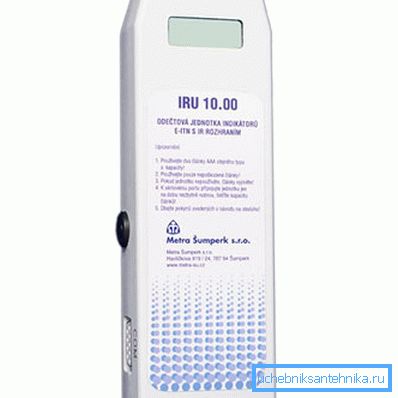

Chcete-li šetřit peníze a platit pouze za dodané množství tepelné energie, doporučuje se instalovat rozdělovače nákladů na vytápění v bytě. Řeknou přesně, kolik tepla jste spotřebovali a kolik peněz musíte za to zaplatit.

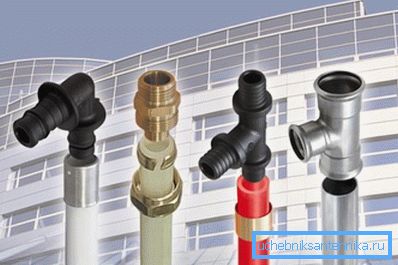

Trubky

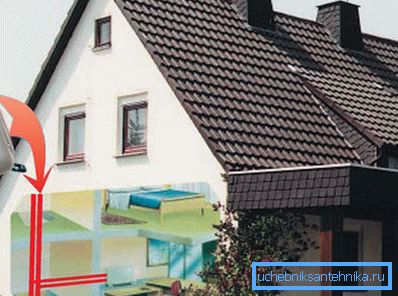

K dodávání chladiva do radiátorů, které ohřívají předměty a vzduch v místnosti, potřebujete potrubí. Existuje obrovské množství z nich.

Následující typy jsou nejběžnější:

• oceli;
• měď;
• nerezová ocel;
• polypropylen;
• ze šitého polyethylenu;
• kovový plast.

Dávejte pozor! Téměř všechny domácí topné systémy jsou vyrobeny z plastových trubek. Jsou jednodušší k přepravě, sestavování na místě a vzájemné propojení. Je nutné vybrat pouze ten správný materiál založený na projektu klimatické sítě.

Při výběru a nákupu potrubí je třeba zvážit:

• výkon vytápěcího zařízení instalovaného ve vašem domě;
• způsob ukládání hlavního a zásobovacího potrubí (může být otevřený a skrytý - pod podlahovým potěrem nebo ve stěnách);
• způsob uspořádání chladicího proudu v systému (rozlišuje přirozené - působí gravitačně a vynucuje - pomocí oběhových čerpadel);
• teplota, na kterou se chladicí kapalina zahřívá (většina polymerů nemůže odolat více než 95 stupňů Celsia, v tomto případě je nutné namontovat ocel);
• schéma pokládání trubek.

Poslední věc je velmi důležitá. Než začnete vytápět, je nutné rozhodnout, který obvod pro přenos tepla bude použit.

Existují tři:

1. Jednoduchá trubka. Použije se jedna trubka. Je položen ve formě prstence nad všemi místnostmi a pak jsou k němu připojeny radiátory v sérii nebo paralelním způsobem. Hlavní výhodou tohoto řešení je efektivnost nákladů (koneckonců bude zapotřebí minimální části a příslušenství).

Pokud jde o nevýhody, je zde mnohem víc:

• neschopnost přesně regulovat objem chladicí kapaliny a teplotu v každé baterii - pokud instalujete tepelný ventil na trysku, omezuje tok vody nejen v jednom chladiči, ale i ve všech dalších prvcích, které jsou namontovány;
• nerovnoměrné rozložení tepla - baterie instalované blíže k teplu kotle lepší než ty nejvzdálenější;
• nemožnost opravy - v případě poškození nebo úniku jedné z baterií nelze jej odpojit od společného obvodu, vyměnit nebo opravit bez zastavení provozu celého systému.

Obtoky pomáhají částečně kompenzovat nedostatky. Jedná se o úseky trubek o menším průměru, které spojují vstupní a výstupní potrubí radiátorů. Pomocí nich můžete instalovat ventil na vstupu a odpojit baterii od systému. Spotřeba materiálů současně se zanedbatelně zvýší.

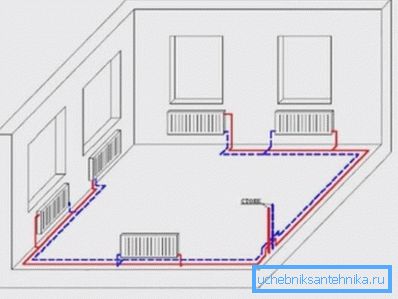

1. Dvojitá trubice. V tomto schématu jsou dvě trubky: jedna baterie je dodávána do baterií, druhá proudí zpět do kotle. Účinnější a nákladnější způsob, jak uspořádat vytápění.

Pozitivní aspekty používání dvojdutinového schématu jsou zřejmé:

• pomocí ručních nebo automatických ventilů můžete nastavit teplotu každého radiátoru a dosáhnout nejpohodlnějšího mikroklimatu;
• tepelná energie přenášená chladicí kapalinou je rovnoměrně rozdělena;
• Pokud dojde k úniku baterie, můžete zavřít uzavírací ventil a demontovat poškozený prvek pro opravu nebo výměnu.

Dvojrubkový systém umožňuje uspořádání několika topných okruhů: pro první a druhé podlaží, pro radiátory a podlahové vytápění, pro obývací pokoje a ložnice atd. V tomto případě se používá hydraulický rozdělovač pro vytápění - potrubí s menšími tryskami, které řídí tok vody.

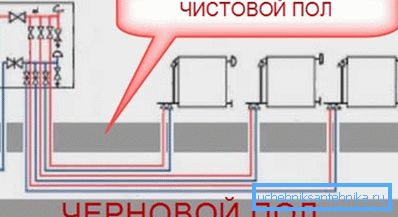

1. Ray. Nejvíce flexibilní a všestranný systém. V tomto případě chladicí kapalina vstupuje do distribuční skříně, kde jsou instalovány kolektory. S druhým použitím dvojice trubek (napájení a návrat) připojte všechny baterie v domě.

Pomocí radiačního systému je možné regulovat mikroklima v domě z jednoho místa a jakýmkoli způsobem uspořádat proud chladicí kapaliny.

Tato schéma topení má však několik funkcí, které brání její široké distribuci:

• instalace vyžaduje obrovské množství potrubí, protože z každého chladiče je třeba provést pár potrubí do potrubí;
• je možné pouze skryté pokládání dálnic, protože je nepravděpodobné, že bude možné vytvořit velké perá potrubí esteticky příjemné;
• v systému paprsků může být efektivní tok nosiče tepla uspořádán pouze pomocí čerpadel.

Po vyřešení uspořádání těsnění můžete zvolit výběr baterií.

Radiátory

Stejně jako u potrubí se radiátory liší od sebe, především z hlediska materiálu výroby.

Při konstrukci těchto baterií:

1. Litina. Rozdíl v velké hmotnosti a trvanlivosti. Nevýhody zahrnují křehkost a nepříliš atraktivní vzhled. Jsou charakterizovány vysokou tepelnou setrvačností, takže jsou špatně vhodné pro instalaci autonomních topných sítí s uzavřeným cyklem cirkulace chladicí kapaliny.

Na druhé straně jsou litinové baterie často instalovány v bytech spojených s ústředním vytápěním, kde kvalita tepelného nosiče (jak jeho fyzikální, tak i chemické složení) je velmi žádoucí. Baterie je nutné chránit pouze před nárazovými vodiči instalací uzavíracích ventilů na tryskách.

1. Ocel. Jedna z nejlevnějších a nejúčinnějších možností pro vlastní vytápěcí síť. Baterie jsou levná, snadno se instalují a vypadají dobře.

Jedinou nevýhodou je silná náchylnost k korozi. Chladicí kapalina nemůže být vysušena ze systému po dlouhou dobu (například v létě), jinak by rzi rychle učinili ocelové prvky nepoužitelnými.

1. Hliník. Vyznačují se nejvyšší výkonností na trhu a mají vynikající vzhled. Vzhledem k vysokému koeficientu přenosu tepla můžete použít minimální část radiátorů pro efektivní ohřev místnosti.

Hliníkové baterie velmi špatně tolerují vystavení agresivním prvkům rozpuštěným ve vodě. Dokonce i nejmenší odchylka v chemickém složení chladicí kapaliny může způsobit poškození.

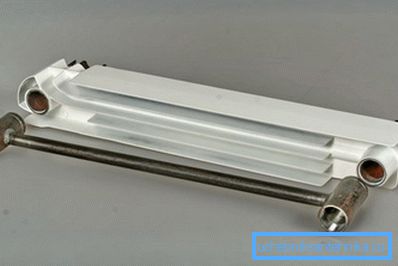

1. Bimetalické. Tyto baterie mají nejvyšší spotřebitelské vlastnosti, což se odráží v ceně. Mají všechny výhody hliníkových radiátorů, ale jsou bez nevýhod.

Chladicí kapalina v nich cirkuluje ocelovým rámem a nepřichází do kontaktu s hliníkovým výměníkem tepla. V důsledku toho máme větší sílu a ne méně trvanlivost.

Pokud se nebojíte ceny, můžete bezpečně zakoupit bimetalové ohřívače. Nebudete zklamáni při výběru.

Stupeň 2. Výpočet výkonu systému

Samostatně vytápěná vytápěcí síť bude efektivně vytápět dům jen tehdy, pokud bude vybrán a instalován kotle s požadovanou kapacitou. To nemůže být provedeno "zrakem", jinak by topný výkon ohřívače nemusel být dostatečný pro všechny místnosti v domě, nebo budete přeplňovat za neefektivně spálené chladicí kapaliny.

Chcete-li určit požadovanou hodnotu, použijte následující vzorec:

M_na = K_n * S / 10, kde:

• Chcete-li_n - Korekční faktor v závislosti na místě, kde je dům postaven;
• S je oblast všech vyhřívaných prostor obydlí.

Tip! Je žádoucí přidat asi 20% k hodnotě získané v důsledku provedených výpočtů, s přihlédnutím k nepředvídaným faktorům: poklesu výkonu kvůli nízkému tlaku plynu, příliš chladným zimám, použití horké vody a tak dále.

Stupeň 3. Výpočet objemu chladicí kapaliny

Je rovněž důležité vypočítat, kolik chladicí kapaliny je zapotřebí k naplnění systému.

Výpočty se provádějí následovně:

• získáme objem baterií vynásobením vnitřního objemu každé části (uvedenou v přiložené dokumentaci k radiátorům) číslem namontovaným v domě;
• získáme objem potrubí vynásobením plochy jejich vnitřního úseku celkovou délkou napájecích a vypouštěcích potrubí v systému;
• získáme celkový objem systému a přidáme dvě předchozí čísla;
• zjistíme teplotní rozdíl chladicí kapaliny - od maximální hodnoty odečteme teplotu vody v systému vypnutí;
• (v tomto případě potřebujeme koeficient tepelné roztažnosti kapaliny, kterou používáte při určité teplotě - u vody při 80 stupních se rovná 5,87 * 10^-4).

Získaná hodnota je důležitá nejen při nákupu nemrznoucí kapaliny nebo při přípravě požadovaného objemu změkčené vody. Při soustředění na množství chladicí kapaliny je třeba zvolit expanzní nádobu (její objem musí obsahovat nejméně 10% tekutiny, která cirkuluje v systému).

Fáze 4. Instalace

Takže po zakoupení potřebných materiálů a doplňků se ohříváme s vlastními rukama. Tento proces není obzvlášť obtížný. Hlavní věc je přísně dodržovat inženýrský projekt vypracovaný architektonickou kanceláří nebo osobně vykreslený náčrt.

Během práce věnujte pozornost následujícím nuancům:

1. Topné radiátory musí být umístěny pod okenními otvory tak, aby jejich délka odpovídala šířce okna. To výrazně snižuje značné ztráty tepla okny (zejména tam, kde jsou instalovány nízkokvalitní okenní bloky).

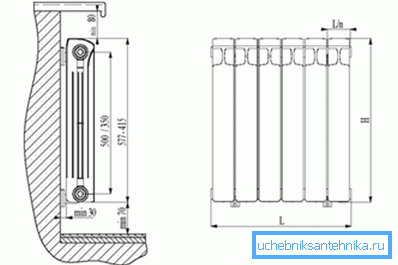

2. Vzdálenost od podlahy ke spodní hraně akumulátoru a od okenního parapetu k horní části by neměla být menší než 10 cm, jinak by došlo k narušení cirkulace vzduchu a snížení účinnosti konvekčního vytápění.

1. Všechny radiátory v místnosti by měly být umístěny na stejné úrovni. Chladicí kapalina bude distribuována rovnoměrněji a vzhled topných prvků nezpůsobí nesoulad do vnitřku místnosti.
2. Hrany každé části baterie musí být svislé. Horizontální umístění není povoleno.
3. Bez ohledu na schéma pokládání trubek musí být instalován alespoň jeden vypouštěcí ventil chladicí kapaliny, který se používá v případě úplné výměny tekutin.
4. Aby se zabránilo vzniku vzduchových zástrček, na horní straně každé baterie na straně naproti vstupu je nutné upevnit Mayevský jeřáb. Doporučuje se také instalovat vzduchové ventily do náročných úseků potrubí, kde se očekává vysouvání vzduchu.

Na konci práce je nutné provést test. Za tímto účelem se do potrubí nalije tepelný nosič, po němž se tlak zvýší mírně nad normu a spustí se kotel.

Klimatická síť by měla pracovat v tomto režimu po dobu nejméně 24 hodin. Pokud jsou zjištěny netěsnosti, musí být opraveny.

Závěr

Mnoho domácích mistrů se divíte, jak to dělat sami: děláte topení, odpadní vody, větrání, instalatérství a tak dále. Již jste dostali odpověď na první otázku. Co se týče ostatních - viz video v tomto článku.
