Instalace topných trubek podle všech pravidel

Organizace vytápění v domě pouze na první pohled se jeví jako obtížný úkol, který může zvládnout pouze odborník. Ve skutečnosti, i když nezkušený člověk provede instalaci topných trubek, pak podle všech pravidel bude výstup trvanlivým a stabilním systémem.

Regulační požadavky

Při navrhování vytápění by se mělo řídit doporučeními dvou standardů:

• SNiP 41-01-2003 - tento dokument obsahuje doporučení ohledně umístění topných zařízení z hlediska požární bezpečnosti. Obsahuje také požadavky na hygienickou a environmentální bezpečnost;
• SNiP 2.04.05-91 - hlavní důraz je kladen na zajištění požární bezpečnosti.

Majitelé soukromých domů s autonomním vytápěním, a to i ve fázi plánování, musí věnovat pozornost síle kotle. Je žádoucí, aby byl systém vybaven automatickým řízením, které sníží / zvýší teplotu chladicí kapaliny v závislosti na teplotě v místnosti.

Dávejte pozor! Pokud není k dispozici automatické nastavení, je nežádoucí, aby celkový výkon přesáhl 50 kW. To může poškodit potrubí.

Samozřejmostí je, že instalace topného systému z polypropylenových trubek je v každém případě odlišná, ale můžete zvolit řadu obecných doporučení:

• skrývání potrubí ve stěnách se nedoporučuje, pokud jejich životnost je kratší než 40 let;
• aby chladicí kapalina nestála v baterii, nedoporučuje se naklánět více než 1?;

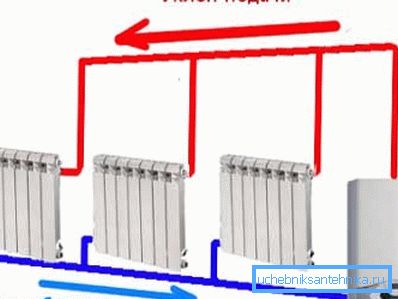

• Doporučuje se umístit potrubí se svahem, napájecí úsek by měl mít sklon směrem k kotli, výtlak - naopak. To je nezbytné k odstranění přebytečného vzduchu z topného okruhu;

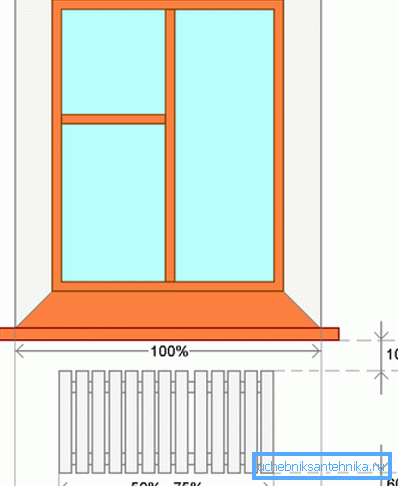

• délka radiátoru v obytné oblasti by měla být přibližně 50-75% délky otvoru, ve kterém je instalován;

• pokud je ohřívač zabudován do stropu, pak se na povrchovou teplotu uplatní omezení. Takže pokud se používá teplá podlaha a lidé jsou neustále v místnosti, pak teplota podlahy by neměla překročit 25 ° C, pokud je pobyt lidí jen periodický, pak horní hranice je již 30 ° C. (Viz též článek Tepelně izolovaná podlaha z polypropylenových trubek: funkce.)

Instalace vytápění v etapách

Pro dosažení požadované trvanlivosti je nezbytné nejen správně provést veškerou práci, ale také ovlivňuje spolehlivost toho, jaký typ potrubí instaluje topný systém. Typ chladicí kapaliny také výrazně ovlivňuje životnost, v obytných budovách se nejčastěji používá voda, ale pokud jsou pracovní podmínky dostatečně houževnaté, mohou být do ní přidány přísady ovlivňující plast.

Výběr schématu vytápění

V této fázi se musíte přesně rozhodnout, jak chladicí kapalina bude protékat přes dům. Musíte pochopit, že rozhodnutí ovlivní nejen mikroklímu v domě, ale také může výrazně upravit náklady.

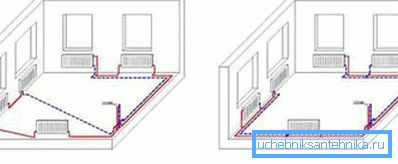

Pokud jde o schémata zapojení topného potrubí, existují 3 docela populární schémata:

• monotube - pro jednoduchost, může být zastoupena jako prsten, ve kterém jsou zapuštěné radiátory. Chladicí kapalina vstupující do tohoto obvodu postupně prochází každou z baterií, a tudíž hlavní nevýhodou - každý následný chladič vydává méně tepelné energie. Avšak náklady na instalaci topných trubek z polypropylenu v takovém schématu jsou minimální;

Dávejte pozor! Při organizování vytápění ve velkém pokoji budou extrémní radiátory sotva teplé. Takže to může být doporučeno pouze pro malé domy.

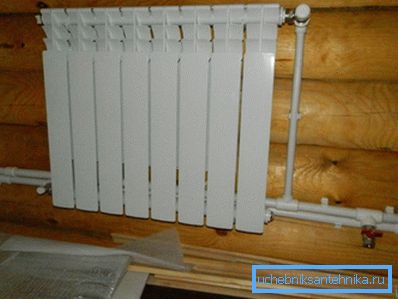

• jsou uspořádány dva trubky - 2 okruhy, jedna přivádí teplá voda do baterie, druhá - odstraní chlazenou chladicí kapalinu a odešle ji do kotle;

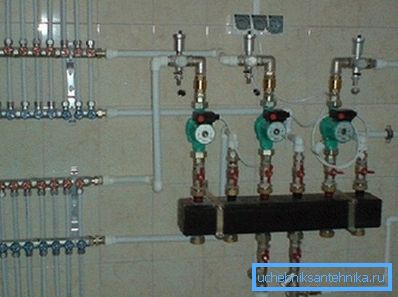

• schéma sběrače - voda ze stoupacího potrubí proudí do kolektoru, ze kterého jsou 2 trubky nasměrovány na každý radiátor (jeden dodává chladicí kapalinu, druhý odstraňuje). Hlavní nevýhodou lze považovat za mnohem větší délku potrubí, respektive za zvýšení ceny.

Kromě toho může být instalační schéma topení polypropylenových trubek rozděleno na systémy s horním a spodním rozlitím.

Hlavní rozdíl mezi těmito dvěma je uspořádání dodávky chladiva:

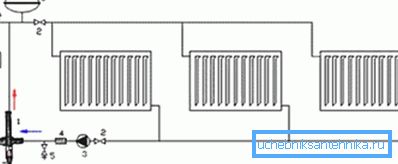

• systémy s horním plnitelným zásobníkem dodávají chladicí kapalinu do stoupacího potrubí a poté pomocí sekundárních stoupaček se zředí na radiátory;

• v systémech se spodní výplní není žádný hlavní stojan. Napájecí potrubí je uloženo na spodní straně a od něj se zvedá část tepelného nosiče na radiátory, což znamená, že není velká (hlavní) stoupačka.

Výběr potrubí

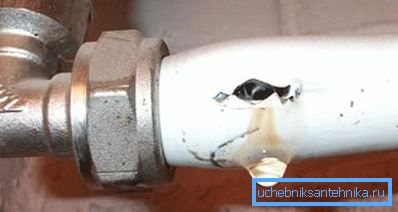

Jeden z nejčastějších vad potrubí může být považován za otoky v kloubech a v důsledku toho úniku. To vše lze vyhnout správnému zvednutí potrubí.

Když je otázka vyřešena, jaké potrubí byste měli použít k instalaci vytápění, musíte věnovat pozornost značení. Označení PН10 znamená, že potrubí vydrží tlak až do 10 atmosfér (tloušťka stěny až 8 mm), ale může být použit pouze pro studenou vodu.

Další označení, např. ПН16, ПН20 odolávají teplotám vody až 80-85 ° С. Nicméně, nemohou být považovány za optimální volbu pro topný systém. V případě úniku bude obtížné provést opravu topné trubky bez svařování.

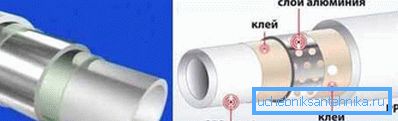

Hlavním důvodem je nadměrné roztažení materiálu během ohřevu. Po zahájení cirkulace chladicí kapaliny se potrubí jednoduše deformuje. Proto se pro topné systémy používá potrubí, vyztužené hliníkovou fólií nebo skelnými vlákny.

Hlavní rozdíl tohoto potrubí spočívá v konstrukci stěny, která sestává z 5 vrstev. Zbytek vlastností je podobný - přípustný tlak dosahuje 25 atmosfér a teplota chladicí kapaliny až do 90 ° C.

Vlastnosti instalace topného systému

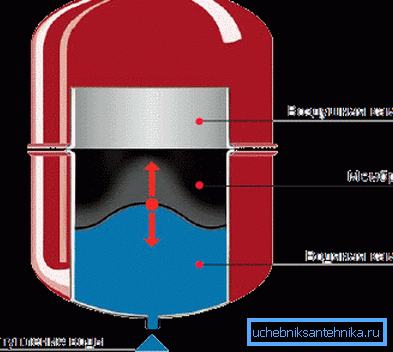

Vlastní instalace vytápění polypropylenových trubek vlastním rukama je, že podle schématu jsou radiátory namontovány a potrubí je uloženo. Zároveň nemusíte zapomenout na expanzní nádobu a čerpadlo.

Obecně platí, že instalační příručka je následující:

• přívodní potrubí je vyvedeno z kotle a přivedeno do expanzní nádrže;

• pak z nádrže potrubí jde do radiátorů;
• čerpadlo může být umístěno na vstupu i výstupu kotle;
• po instalaci napájecího zdroje je odtokové potrubí namontováno (paralelně k přívodu);

• pro uzavření obrysu se výtlačné potrubí přetaví do kotle.

O ceně topného systému

Můžete jít dvěma způsoby:

• bez ohledu na náklady, objednat ve specializované firmě provádění všech stavebních prací na klíč;
• dělejte to sami, plaťte pouze za materiál.

Výhodou prvního přístupu je kvalita a rychlost práce. Kromě toho poskytují renomované společnosti rovněž bezplatný záruční servis pro systém. Vysoké náklady na práci však mohou vyděsit mnohé. V tabulce jsou uvedeny přibližné náklady některých typů práce:

Ceny se sotva nazývají demokratické. Pokud sami pracujete, pak budou přibližné náklady na spotřební materiál odpovídat na otázku, kolik stojí instalace vytápění z polypropylenových trubek.

Shrnutí

Po etapovém zkoumání instalace topného systému je zřejmé, že to není tak obtížný úkol. Za krátkou dobu se s ním mohou vyrovnat 1-2 dospělí. Odměnou bude nejen spokojenost práce, ale také značné finanční úspory.

Video v tomto článku ukazuje příklad dvojitého topného systému.
