Instalace topných radiátorů: normy a pravidla instalace

08-03-2018
Vytápění

Instalace topného tělesa je zásadním úkolem, jehož kvalita je závislá na provozování celého systému. Abyste se vyhnuli povodni v bytě a netěsnosti připojení, měli byste vědět postup a pravidla pro instalaci topných zařízení. Řekneme vám, jak nainstalovat topný radiátor.

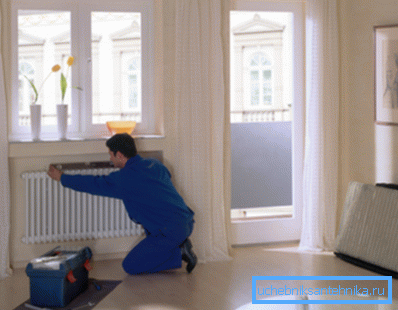

Chcete-li pochopit, jak instalovat radiátory, potřebujete znát zásady pro tuto práci.

Instalace topných radiátorů

Rozložení potrubí

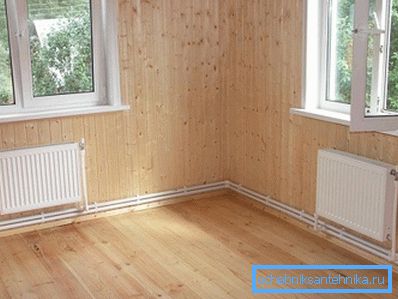

Před správnou instalací radiátorů určit typ kabeláže.

Pravidla pro instalaci radiátorů se mohou lišit v závislosti na typu vytápěcího systému a způsobu připojení zařízení.

Podle typu systému může být:

  1. Jednoduchá trubka. Zde jsou výrobky spojeny sériově s jednou trubkou, která provádí jak přívod, tak i zpětný tok nosiče tepla. V tomto případě je zpětný tok předchozího konvektoru tok dalšího a každý další uzel obdrží mírně chlazené chladivo;
  2. Dvě trubky. V tomto schématu jsou výrobky propojeny paralelně mezi dvěma potrubími: napájecí a zpětné. V tomto případě je chladiva přibližně stejné teploty dodávána všem uzlům;
  3. Sběratel. Zde je kombinace dvou předchozích metod: mezi dvěma potrubími, napájecím a zpětným připojením, jsou paralelně propojeny jednosměrné obvody s jedním konvektorem. Vzhledem k tomu, že je obvykle mnoho takových obvodů, jsou propojeny sběrateli, což bylo důvodem pro název elektroinstalace.

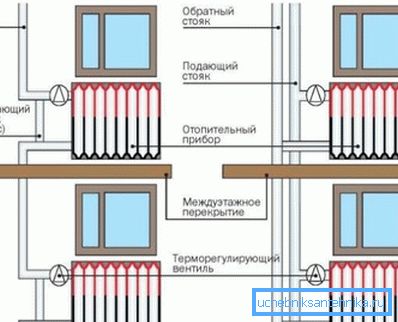

Jednoduchá a dvojitá kabeláž.

Dávejte pozor! Je jednoduché rozlišit jeden systém od druhého: v jednom potrubním systému se do každého výměníku tepla vejde pouze jedna trubka, ve dvou trubkových potrubích jsou dvě trubky, v kolektorovém systému dvě potrubí z každého zařízení přejdou do kolektorového uzlu.

Schéma instalace radiátorů má hlavní rozdíly v implementaci dvou- nebo jednosrubkového systému. Faktem je, že instalace topných radiátorů v jednom potrubí podle SNiP vyžaduje obtok, který zabraňuje přerušení okruhu, pokud se jeden z konvektorů zlomí.

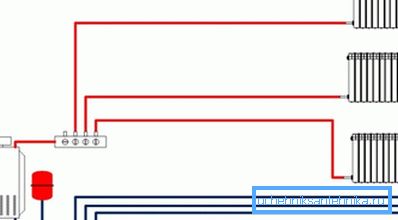

Schéma zapojení kolektorů.

U kolektorových a dvouotáčkových obvodů jsou baterie zapojeny paralelně a okruh se nerozbije. Demontáž a montáž radiátorového ohřívače je možná bez vypnutí systému. Chcete-li to provést, jednoduše vypněte kohouty nainstalované na vstupních a výstupních tryskách chladicí kapaliny.

Dávejte pozor! Dvojvodičové a kolektorové systémy jsou považovány za efektivnější a progresivní, ale jejich cena je vyšší kvůli většímu počtu trubek topného systému a ventilů.

Metody připojení baterie

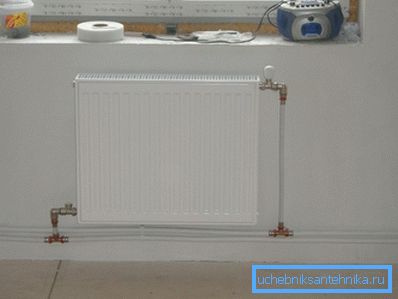

Na obrázku je příklad diagonálního připojení konvektoru.

Vedle kabeláže je instalace topného tělesa ovlivněna způsobem, jakým je připojen k potrubí.

Existují tři takové metody:

  1. Boční připojení. V domovech sovětské stavby je nejčastější, zvláště s vertikálními vodiči, když do místnosti vchází jeden nebo dva stoupačky, dvě větve, na které je připojena jedna strana baterie, vstupují z místnosti;
  2. Spodní připojení. Tato metoda je typičtější pro vodorovné zapojení, když linka jde podél podlahy nebo pod ní a zařízení je připojeno k dolní osa kolektoru k tryskám;
  3. Diagonální připojení. Lze použít v obou verzích rozvržení. Zde vstupní tryska vstupuje do horního otvoru na jedné straně výrobku a zpětná tryska vychází z dolního otvoru na opačné straně.

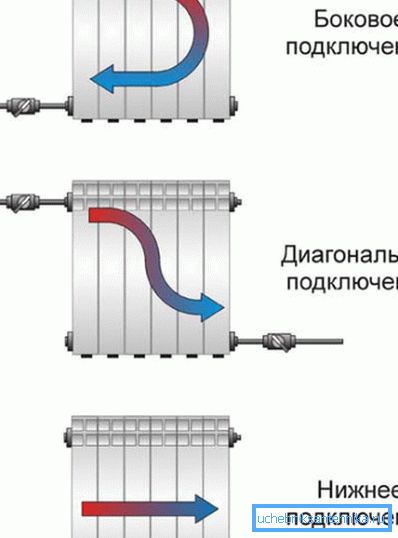

Topné radiátory s instalací různými způsoby.

Dávejte pozor! Stále existují spory, o kterých schéma zapojení je správné. Dá se říci, že spodní spojení je nejméně efektivní, zatímco diagonální metoda rovnoměrně zahřívá výměník tepla.

Pravidla instalace

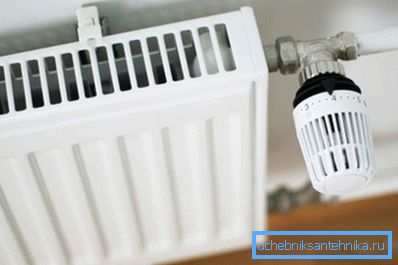

Je důležité dodržovat instalační standardy radiátorů.

Než začnete instalovat radiátory, měli byste se seznámit se základními pravidly a předpisy pro jejich instalaci.

Existují pravidla, která jsou spíše doporučeními:

  • Baterie je instalována pod oknem. Středová osa okenního otvoru se musí shodovat s centrální osou výrobku. Tím se zabrání průvanu a kondenzaci na skle;
  • Je žádoucí uspořádat vstupní potrubí s mírným zkreslením směrem k pohybu vody. Tím zabráníte vstupu a hromadění vzduchu v topné jednotce a související ztrátě přenosu tepla.

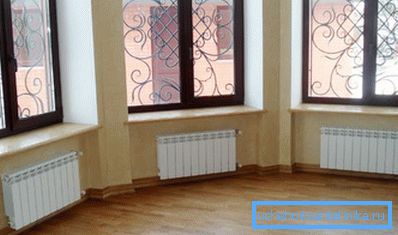

Zařízení by měla být umístěna pod okny.

Existují také přísnější pravidla:

  • Okenní parapet by neměl zcela zakrývat baterii, jinak by konvekční proudy nezahřívaly okenní sklo, což by mohlo způsobit zamlžení oken a kondenzaci okenního parapetu;
  • Vzdálenost od konvektoru k okennímu parapetu by měla být nejméně 5 cm;
  • Vzdálenost od spodní části výrobku k podlaze by neměla být menší než 5 - 10 cm;
  • Mezi zadní stěnou zařízení a stěnou by měla být mezera nejméně 4 cm.
  • Okenní parapet může zařízení pokrýt víc než polovinu.

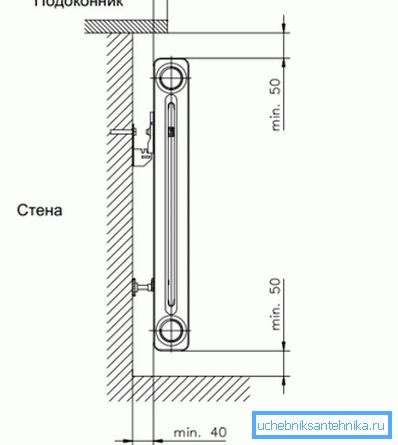

Pravidla instalace

Dávejte pozor! Dodržování těchto vzdáleností umožní normální konvekci a cirkulaci proudění vzduchu, což je předpokladem dobrého přenosu tepla.

Postup při instalaci baterie

Zvažte pořadí práce.

Pokud chcete instalovat vytápěcí konvektor sami, měli byste znát pořadí práce:

  1. Vypněte napájecí kohouty a demontovat staré zařízení;

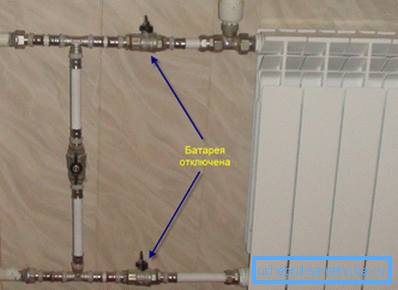

Vypněte kohoutky a demontáž staré baterie.
  1. Označte upevňovací body konzol pro nový výrobek.

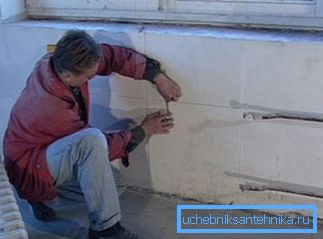

Provedení značky.
  1. Upevněte držáky na stěnu pomocí hmoždinek nebo kotevních šroubů;

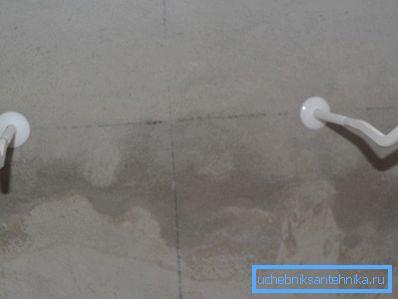

Podle značkování namontujeme závorky.
  1. Výrobek zavěsíme na konzoly, zkontrolujeme geometrii pomocí úrovně: měl by stát přísně vodorovně, bez deformací;

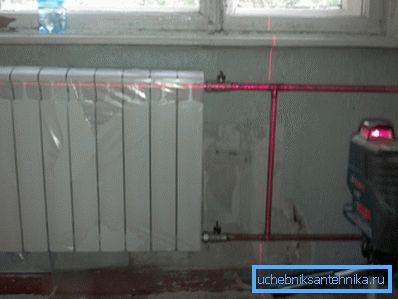

Vystavujte horizontálně podle úrovně.
  1. Sestavujeme sestavu armatur: namontujte ventil a ventil pod tepelnou hlavu, stejně jako Mayevsky ventil pro vzduch sgon;

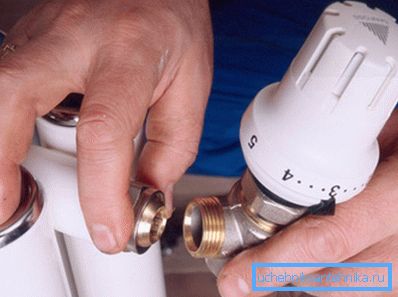

Namontujte ventily a kohouty.
  1. Připojte potrubí od hlavního potrubí k výměníku tepla.

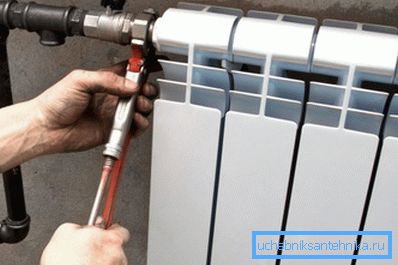

Připojte topné potrubí k výměníku tepla.

Dávejte pozor! Instalace litinových radiátorů vyžaduje vážnější přípravu a výběr upevňovacích kování, protože jejich hmotnost mnohdy přesahuje moderní hliník nebo bimetalické analogy.

Závěr

Výměna a instalace topných zařízení by měla být brána vážně, protože kvalita těchto prací určuje komfort v domě. Chcete-li správně nainstalovat, musíte postupovat podle pokynů k instalaci a přijatých standardů. Video na konci článku vám pomůže vyhnout se chybám v práci.
