Instalace topných radiátorů: jak upevnit baterii bez pomoci

Instalace baterií do uspořádání topného systému bytu nebo soukromého domu je poměrně drahá záležitost, protože cena služeb najatých stavebních posádek je poměrně vysoká. Proto mnoho instaluje radiátory s vlastními rukama.

Není tam nic komplikovaného. Celá sekvence akcí je popsána níže.

Samonizolační radiátory ušetří peníze

Výběr dokování pomocí potrubí

Před instalací topného tělesa v bytě nebo v soukromém domě se musíte rozhodnout, jak bude do něj dodávána horká voda a teplo, které již vydalo teplo, bude vypouštěno. Schéma instalace topných těles závisí na způsobu uspořádání vytápěcí sítě (jednorázové nebo dvoutrubkové), konstrukci samotných baterií a počtu sekcí v nich.

Zvažte hlavní možnosti:

  1. Jednosměrné připojení k bočním tryskám. Tento způsob dodávání chladicí kapaliny je nejoblíbenější. V tomto případě je přívodní potrubí připojeno k horní části baterie, výtlačnou trubku - ke spodní části. Výhodou řešení je, že tímto způsobem je dosažena maximální účinnost zařízení.

Vstupní potrubí může být připojeno ke spodní straně topného panelu, ale tepelný výkon je snížen o více než 5%.

Na obrázku - schéma jednosměrného připojení topného tělesa

Tip! Při ukotvení baterií s mnoha úseky se poslední z nich může z důvodu nedostatečného zásobování vodou špatně zahřát. V tomto případě se doporučuje dodatečně vybavit prodloužení potrubí výměníku tepla.

  1. Spodní připojení. Používá se v případě, že hlavní potrubí bylo skryto pod podlahovou krytinu nebo soklem. Výhodou je maximální estetika - trubky nebudou zkazit vzhled místnosti. Jejich krátké úseky vycházejí z podlahy a okamžitě se spojují s přicházejícími tryskami baterií.

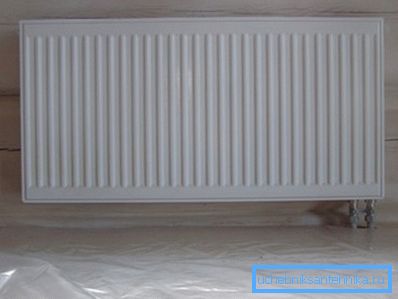

Spodní připojení baterie: trubky nejsou zcela viditelné
  1. Diagonální instalace topného tělesa dělejte sami. Tato metoda se používá pouze v případě, že je nainstalována velká baterie (počet sekcí přesahuje 12). Vstupní potrubí spojuje horní trysku na jedné straně baterie a vystupuje ze spodního otvoru na protilehlém bočním okraji.
Diagram diagonálního připojení baterie

Kromě toho lze chladicí kapalinu přenést dvěma způsoby:

  • konzistentní - v tomto případě proudí ohřívaná voda z ohřívače a zpět, prochází každým chladičem instalovaným v bytě nebo v domě;
  • paralelně - při instalaci topné sítě je položen hlavní potrubí, kde jsou ohřívací akumulátory zablokovány pomocí kování.

První metoda je úspornější, protože spotřebovává méně materiálů. Pokud však bude potřeba opravit radiátory, bude nutné vypnout celou síť a vypustit chladicí kapalinu, což není možné během chladné sezóny.

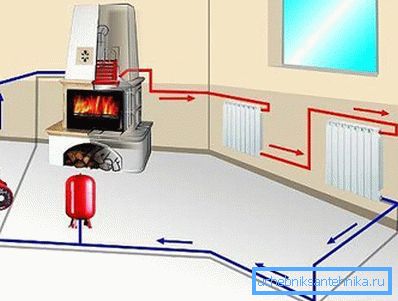

Postupné připojení radiátorů

Další nevýhodou tohoto schématu je nerovnoměrné rozdělení tepla. Baterie, které jsou umístěny blíže k kotli (nebo na horních podlažích domu), se zahřívají více. Instalace jiného počtu sekcí pomůže vypořádat se s touto situací (čím dál od ohřívače, tím více).

Druhá metoda vyžaduje použití velkých trubek, ventilů a armatur. Ale paralelní vytápěcí systém může být rozdělen na několik autonomních fragmentů.

Oprava chladiče nevyžaduje vypnutí topení. Stačí, když jeřáby blokují přístup nosiče tepla do této konkrétní části sítě.

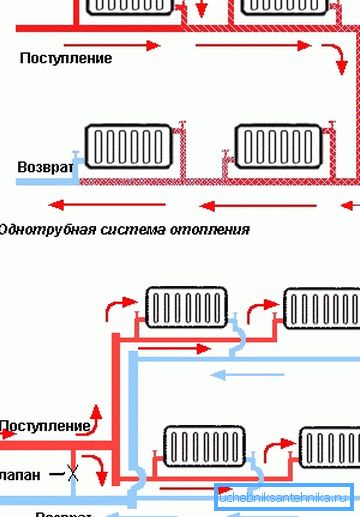

Paralelní připojení radiátorů v jedno- a dvouvrstvých topných systémech

Taky zde nebyla bez vad. Pokud je tlak kapaliny v trubkách nízký, do chladiče proudí menší množství ohřáté vody, což také snižuje účinnost vytápění. Aby se tomu zabránilo, bypassy (přepadové potrubí) mezi přívodním a výtlačným potrubím by měly být vyrobeny z menšího průměru a vybaveny uzavíracími ventily.

Připojení radiátorů

Obecné požadavky

Existují určitá pravidla pro instalaci radiátorů, která musí být bezpodmínečně dodržována bez ohledu na materiály, které instalujete.

Zejména mluvíme o vzdálenosti mezi různými konstrukčními prvky budovy a samotným topným panelem:

  1. Mezi horním okrajem topného tělesa a parapetním oknem by mělo být nejméně 10 cm volného prostoru.
  2. Mezi podlahovou krytinu a spodní plochu topného panelu by měla být mezera o šířce větší než 12 cm.
  3. Mezera mezi topným panelem a stěnou, na které je upevněna, by měla být 2 až 5 cm. Nezapomeňte, že pokud je svislý povrch za chladičem pokryt vrstvou odrazivého materiálu, nemusí být délka montážních držáků obsažených v sadě dostatečná, a proto bude muset koupit další příslušenství.

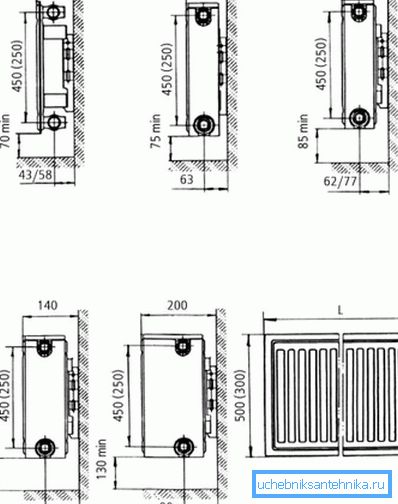

Doporučená vzdálenost ke stěnám a podlaze při připojování baterií

Dávejte pozor! Požadavky popsané výše umožňují uspořádání přirozeného konvekce vzduchu, tj. Míchání hmoty studeného a teplého vzduchu v místnosti. Díky tomu se místnost ohřívá rychleji a rovnoměrněji. Jejich nedodržování vede k vzhledu místních zón studeného a teplého vzduchu, zamlžování brýlí a jiných potíží.

Pořadí práce

Instalace litinových radiátorů, stejně jako jejich hliníkových nebo ocelových protějšků, je následující:

  • demontované staré topné zařízení;
  • je provedeno označení, podle něhož budou upevněny držáky, které drží novou baterii;
  • je nainstalován fixační hardware (pro to budete potřebovat hmoždinky nebo kotevní šrouby);

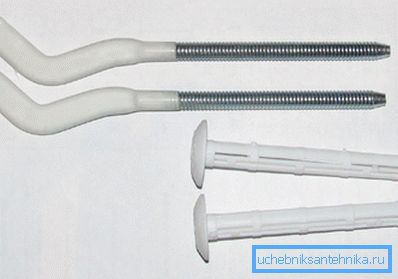

Montážní držáky baterie
  • topný panel se sestavuje (je sestaven potřebný počet dílů, potrubí Mayevsky, uzavírací ventily, termostaty atd.);
  • dokončená baterie je zavěšena na hácích (pokud bylo uspořádání a vrtání provedeno správně, topný panel by měl snadno "ležet" na místě, které je k tomu určeno);
  • (pro tento účel se používají speciální závitové spoje - posuny).

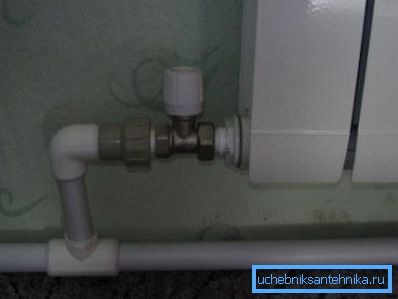

Místo spojení baterie s potrubím musí být pečlivě utěsněno a vybaveno ventily

Dávejte pozor! U těsnicích spojů je třeba věnovat zvýšenou pozornost. Zde se nejčastěji vyskytují netěsnosti, což mimo jiné může vést k větrání systému.

Závěr

Instalace topné baterie je poměrně jednoduchý proces, ale všechny její kroky je třeba provádět pečlivě a efektivně. Pouze namontovaná klimatická síť poskytne v domě pohodlí a pohodu.

Více informací o návrhu systémů vytápění prostorů naleznete ve videu níže.
