Klasické ohřev sporáku se postupně stává věcí minulosti a zvyšování životní úrovně vyžaduje nová řešení, například instalace vytápění v chalupě nebude probíhat bez topného kotle pracujícího na určitém zdroji energie.

Tento zdroj je pravděpodobně nejdůležitější otázkou při výběru takové jednotky, protože mimo město, zvláště v odlehlých oblastech, nemusí být vždy k dispozici jeden nebo další nosiče energie (plyn, elektřina). Nyní budeme zvažovat, jaké druhy kotlů mohou být pro spotřebu energie, jejich význam v konkrétním případě a navíc vám ukážeme tématický videoklip.

Instalace topného kotle na plyn. Foto

Plyn

Konvekční kotle

Princip provozu plynových kondenzačních kotlů

Pokud v bezprostřední blízkosti vaší příměstské oblasti prochází plynovod pro zapojení, znamená to, že máte mnoho problémů, které automaticky zmizí - pomocí plynového kotle můžete instalovat topný systém chaty. Tradiční konvekční jednotka běží na přírodním nebo zkapalněném (balónovém) plynu, který je přiváděn potrubím do hořáku a plamen z něj ohřívá výměník tepla.

Kapalina, která cirkuluje v uzavřeném topném okruhu, je stále na dané teplotě.

Tradiční instalace konvektorových topných kotlů je nejvhodnější pro systémy s radiátory, protože optimální provozní režim takové jednotky je v rozmezí 60-80 ° C, což je příliš mnoho pro vytápěnou podlahu. (Viz také článek Konvektory topení: funkce.)

Faktem je, že ve spalovací komoře při teplotě 55-57 ° C (kritický bod) vzniká kondenzát kyseliny (směs vodní páry se spalovacími produkty) a tato směs ničí stěny tepelného výměníku, a to téměř na polovinu jeho životnosti. V důsledku toho bude provozní režim při teplotách pod 60 ° C nepříznivě ovlivňovat životnost jednotky.

Kondenzační kotle

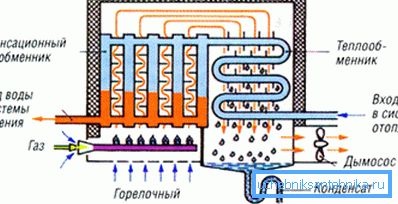

Schéma provozu kondenzačního kotle

Pro podlahy s teplou vodou nyní instalují tzv. Nízkoteplotní kondenzační plynové kotle, které v provozu při 30-55 ° C poskytují nejvyšší účinnost - až 111%! Samozřejmě, že jejich cena je mnohem vyšší než cena tradičních, ale úspory energie během provozu velmi rychle pokrývají veškeré náklady na nákup a instalaci zařízení.

Název indikátoru Hodnota pro kondenzační kotel v%
Maximální účinnost 111
Ztráta odpadních plynů 2
Ztráta tepla 1
Ztráta kondenzace 1
Celková účinnost 107

Výpočet průměrné účinnosti kondenzačních kotlů

Taková vysoká účinnost a účinnost jednotky je způsobena skutečností, že v tradičních kotlích se kondenzát buď nevytváří, nebo se nepoužívá (kyselá pára může dosáhnout teploty 150 ° C) a tudíž zůstává ve spalovací komoře, až se ochladí na rosný bod - 55 . Poté je výsledná kapalina vypuštěna do speciální komory a vypuštěna z kotle ochrannými filtry, tj. Je odebíráno sekundární teplo.

Motorová nafta

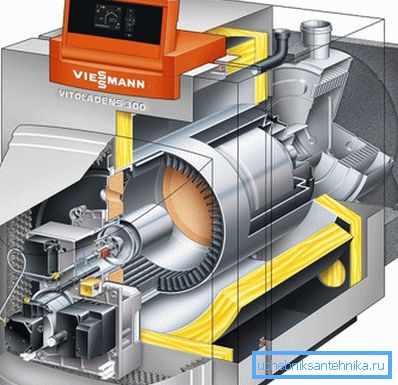

Zařízení naftového kotle

Při nákupu jednotky s kapalnými palivy byste se měli řídit společností SNiP II-35-76 a joint ventures 41-104-2000 Ruské federace, stejně jako odborníci a odborníci, kteří říkají, že takové zařízení je nejúčinnější, pokud existuje litinový výměník tepla - kvůli jeho tloušťce stěny provozních zdrojů.

Kromě ohřevu je kov také ovlivněn kondenzátem, který obsahuje kyselé výpary ze spalování kapalného paliva (motorová nafta, topný olej), což způsobuje koroze.

Kompletní s naftovým ohřívačem jsou dodávány dvou- nebo třístupňové hořáky, kterým je přiváděno přívod vzduchu pomocí integrované automatizace, ale tento proces způsobuje hluk, takže tyto kotle jsou nejlépe namontovány v místnosti odděleně od domu.

Možná budete čelit skutečnosti, že naftová jednotka se prodává bez hořáku a musí být zakoupena samostatně, avšak v takových případech je nejlepší pozvat odborníka, který by ho měl nastavit.

Tuhá paliva

Poznámka: Kotle na tuhá paliva mohou pracovat jak na uhlí, tak na palivovém dříví, včetně všech úprav těchto nosičů energie. Současně se však jednotky mohou radikálně lišit, to znamená, že jsou to běžné tradiční kotle, stejně jako plynové nebo pyrolýzní kotle vyvinuté podle systému buleryanu.

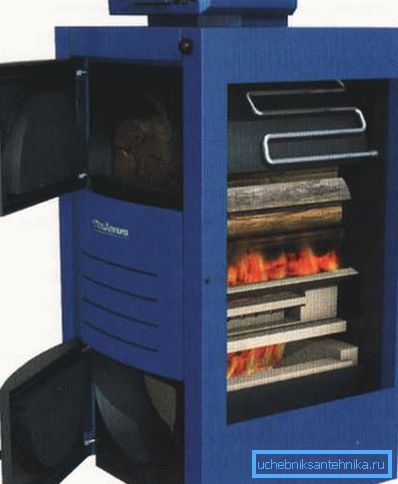

Tradiční kotel na tuhá paliva

Nejjednodušší je instalovat kotel na tuhá paliva vlastním rukama, pokud je to tradiční volba, která nevyžaduje elektrifikaci místnosti, neboť je zcela autonomní a pracuje na jakémkoliv tuhém palivu včetně domácího odpadu, které je třeba po čištění spálit.

Taková jednotka je však mnohem funkčnější než běžná topná pec, protože tam jsou různé tlumiče, které regulují přívod vzduchu do topeniště a do dmychadla (asfisk). To vám umožňuje přizpůsobit funkci hoření pro jakýkoli druh paliva.

Navíc někteří výrobci vyrábějí modely s několika ohništi, z nichž každý může být navržen pro uhlím nebo uhlí, brikety, palivové dříví, piliny a podobně. Také model může být k dispozici pro automatické nakládání, to znamená, že samotný kotel je zhotoven z bunkru, který je naplněn palivem na řetězec a automaticky řídí jeho proudění do spalovací komory.

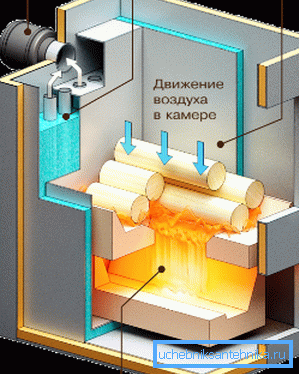

Princip provozu pyrolýzního kotle na tuhá paliva

Poznámka: Pyrolýza je rozklad produktů tepelnou expozicí. V tomto případě v důsledku spalování.

Pyrolytické jednotky se také nazývají plynové generátory a pro ně jsou tyto produkty nejvhodnější tam, kde je nejvyšší výnos těkavých látek - pelet, brikiet, pilin, palivového dříví a hnědého uhlí, některé modely jsou určeny pro ořech nebo dokonce koks. Ale u všech těchto výrobků existuje určitá prahová hodnota vlhkosti - ne více než 20-25%, protože pára narušuje proces hoření těkavých látek.

Palivo je naloženo do plynové komory, kde se s nízkým přívodem kyslíku spaluje pomalu (kouří) a výsledné těkavé látky (kouř) se dostanou do jiné komory, kde spálí při nuceném přívodu vzduchu. Frekvence ukládání paliva závisí na konstrukci a může se pohybovat od 2 hodin do několika dnů.

Instalace kotlů na tuhá paliva (tradiční a pyrolýza) se provádí stejným způsobem jako u jiných typů nosičů energie - v souladu s požadavky vodního okruhu, s komínem a ventilací místnosti.

Instalace systému pomocí třícestného ventilu

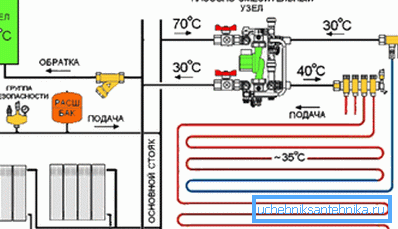

Obvod s třícestným ventilem
  • V některých případech se instalace vytápění chaty provádí se dvěma okruhy - chladičem a podlahovým vytápěním, ale v tomto případě se ukázalo, že přívod vody do systému by měl být prováděn s různými teplotami - na radiátory 60-80? C, a na teplé podlaze 30-50? C.
  • Aby to bylo možné, instrukce doporučuje nastavit řídící a směšovací jednotku na přívodním potrubí., který je v takových situacích znázorněn jako třícestný ventil s automatickým řízením.
  • Podstata uspořádání spočívá v tom, že se na konturu podlahy přivádí horká voda, dokud se zde nevytvoří požadovaná teplota, a jakmile chladicí kapalina dosáhne požadovaného stupně, ventil se uzavře v tomto směru a vypouští horký proud do zpětné trubky.

Poznámka: U dvojitých obvodů se běžně používají tradiční plynové agregáty. Kromě toho jsou pro tento účel vhodné všechny kotle na vysoké teploty, které pracují na pevných nebo kapalných palivech, stejně jako na elektřinu (Tenovye a elektroda).

Závěr

V každém případě je instalace topného kotle propojena se znalostí topného systému, neboť při instalaci je základním kritériem jeho připojení k vodnímu okruhu. Kromě toho výrobce specifikuje jeho výkon, který by měl odpovídat vyhřívanému prostoru a bezpečnostním požadavkům - větrání, bezpečnostní zařízení, požadavky na prostor atd.
