Pro vytápění vašeho bytu nebo bytu můžete poskytnout různé způsoby, avšak v tomto případě nás zajímá instalace bimetalových radiátorů s vlastními rukama nebo podobnými ohřívači z jiného kovu. Pokusíme se vám nejen říci, jak zavěsit a upevnit baterie do potrubí, ale i samotné okruhy, jejich výhody a nevýhody a dozvíte se také o některých nuancech, které jsou nezbytné k tomu, aby bylo možné pracovat efektivně a maximálně efektivně.

To vše se dozvíte níže v textu a kromě toho můžete sledovat tématickou ukázku videa v tomto článku.

Instalace hliníkových radiátorů s vlastními rukama během generální opravy

Vytápění radiátoru

Chcete-li provést montáž ocelových radiátorů s vlastními rukama nebo analogy jiného kovu, potřebujete zdroj vytápění, které jsou různé kotle.

Mohou to být plynové, elektrické, nafta, tuhá paliva, stejně jako univerzální, to znamená mít příležitost pracovat v různých režimech. Navíc každý z těchto typů kotlů je rozdělen na poddruhy, například plynový kotel může být konvekční (tradiční) nebo kondenzace (nízkoteplotní).

Typy obrysů

Jednoduchá schéma zapojení
  • V autonomních i centralizovaných vytápěcích systémech je k dispozici jednorázový připojovací systém, jehož schéma vidíte na horním obrázku. Podstata práce je následující - chladicí kapalina z kotle je přiváděna smyčkovým potrubím, které je jak průtokovým okruhem, tak i zpětnou smyčkou. Na cestě k němu s pomocí menších potrubí radiátorů havaruje, ukáže se, že voda, která prošla tímto ohřívačem, se vrací zpět do potrubí.
Bypass připojení
  • Hlavním problémem tohoto systému připojení je to, že chladicí kapalina, která prochází baterií, ztrácí původní teplotu a vrací se do potrubí již trochu ochlazeného. a čím více ohřívačů je zapuštěn do jednoho okruhu, tím chladnější bude voda na jeho konci, proto instrukce nedoporučuje používat více než tři nebo čtyři kusy na jedno křídlo.
  • Aby bylo možné nějakým způsobem kompenzovat tepelné ztráty, je před průtokoměrem mezi přívodem a vstupem instalován bypass - trubku, která spojuje tento podávací prvek a vrací se, jak je znázorněno na horní fotografii, ale v zásadě toto zařízení nemůže vyřešit problém. Jednoduchá topná soustava je mnohem ekonomičtější než dvoutrubkový topný systém, poněvadž zde dochází k ohřevu méně vody, a proto je snížena spotřeba energie kotle.
Dvoutrubkové topné schéma
  • Dvoutrubkový topný systém vyžaduje vytápění většího množství chladiva., protože se jedná o dva obvody - pro napájení a návrat chladiva. Instalace litinových radiátorů s vlastními rukama nebo jejich analogy může být provedena prakticky bez tepelných ztrát v závislosti na vzdálenosti akumulátoru od kotle.
  • Věc je, že takový systém zajišťuje dodávku horké vody pomocí jediného potrubí, aniž by se k ní dostalo studené vody. - chlazená chladicí kapalina je vypouštěna do zpětného potrubí ("vratné potrubí"), takže se neochladí na poslední radiátor, přes který je celý systém smyčkován. Dvojvodičová schéma je velmi spolehlivá a pohodlná, i když zajišťuje určitý odpad z materiálů a ohřev přídavné vody.
Schéma společného připojení radiátorů a podlahového vytápění

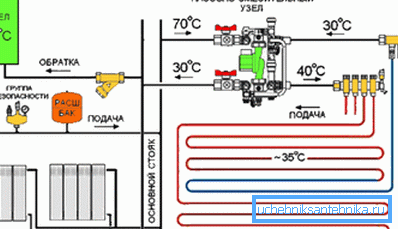

  • A zde je další schéma - zde můžete vidět, jak instalovat biometrické radiátory s vlastními rukama spolu s vyhřívaným podlahovým systémem z jediného zdroje tepla. (kotel na určitém palivu). Problém při sestavování takového obvodu spočívá v tom, že pro chladiče je obvykle potřebná teplota chladicí kapaliny přibližně dvakrát tolik jako u podlahy ohřáté vodou a že kotel produkuje tekutinu pouze s jednou teplotou. Proto se v takových případech používá třícestný termostatický ventil, který je v diagramu umístěn na jednotce čerpadla.
  • Všimněte si, že zde je systém dvou trubek a chladicí kapaliny přes přívodní trubku s jednou teplotou a na baterie a na teplou podlahu. Ale před obrysem podlahy prochází přes trojcestný termostatický ventil a když podlaha dosáhne požadovaného vytápění, ventil se uzavře a horká voda se vypouští do zpětného potrubí (to je dobře vidět na obrázku).

Proto nemůžete použít například 70 ° C v režimu 70 ° C, ale tradiční (konvekční) kotle s nízkou teplotou (kondenzace), ale podlaha se zahřeje až na 30 ° C nebo jakýkoli jiný termostat namontovaný teplotu

Instalace radiátorů

Nastavitelné a nastavitelné konzoly

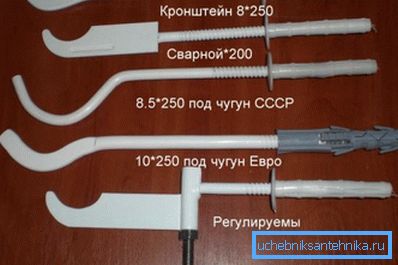

Pokud je baterie namontována a není namontována na podlaze, pak pro její upevnění na stěnu se používají různé nastavitelné a nastavitelné konzoly - přesnost instalace ohřívače a její kompatibilita s armaturami topného okruhu závisí na jejich instalaci.

Proto před vrtáním otvorů pro držáky je nutné nejen uspořádat otvory na přísně horizontální úrovni, ale také vzít v úvahu ohyb držáku, protože baterie, která sedí na něm, klesne o něco níže (vše závisí na strmosti oblouku na držáku).

Před každým chladičem na přívodním a vratném potrubí je nutné instalovat uzavírací ventily (kulové nebo kuželové ventily), aby bylo možné v případě potřeby odstranit zařízení během ohřevu bez vypouštění vody.

Jeřáby Mayevsky

Připojte kohoutek Mayevsky na jeden z horních volných vstupů pro připojení radiátorů, jako na obrázku výše, abyste mohli vyfukovat vzduch z jakékoliv baterie nebo systému, aniž byste museli vypouštět vodu (úspora je zřejmá).

Při instalaci baterií na ocelový obrys použijte vlek a pro propylenový obrys se stejnými tvarovkami je nejlepší použít na utěsnění dýmku, ale v jednom případě použijte sanitární pastu Unipack - velmi dobře utěsní šroubové spojení.

Poznámka: Pokud máte autonomní systém vytápění, neměli byste používat litinové radiátory, protože se dlouho ohřívají a potřebují hodně vody. Taková zařízení jsou vhodná pro centralizované systémy.

Závěr

Nezapomeňte, že instalace hliníkového chladiče vždy znamená použití antikorozních přísad v systému. V důsledku toho je použití hliníku vhodné pouze v autonomních systémech, kde si chladicí kapalinu naplňujete sami.
