Instalace radiátorů v bytě: jak namontovat radiátory bez

Topení je jednou z nejdůležitějších inženýrských sítí v každém domově. Informace o správné instalaci radiátorů a potrubí závisí na teplotě v místnosti a účinnosti chladicí kapaliny. Pokud se během opravy rozhodnete ušetřit peníze a instalovat radiátory do bytu vlastními silami, bude vám pomoc poskytnuta s podrobnými pokyny, které najdete níže.

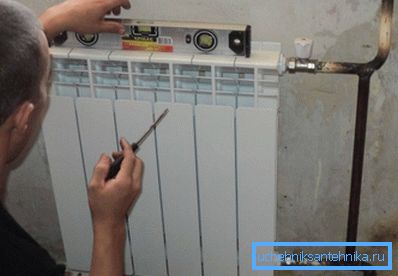

Instalace baterií je zodpovědný postup.

Příprava

Před výběrem, nákupem a instalací radiátorů bytu je třeba důkladně připravit.

Především byste měli zjistit, jaký typ topení je implementován ve vašem domě.

Moderní inženýři znají dvě hlavní odrůdy:

  • jednopatrový vytápěcí systém doma - typický pro většinu městských bytů staré budovy, napojený na centrální systém dodávek chladicí kapaliny (i když existují výjimky);
Jednoduchý topný okruh
  • dvoupodlažní - běžnější v moderních domech vybavených individuálními kotli.

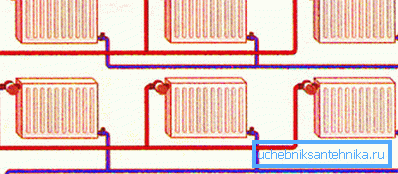

Schéma zapojení radiátorů na dvě trubky

Dávejte pozor! V závislosti na počtu napájecích potrubí a nutnosti nákupu příslušenství: armatury, filtry pro potrubí, ventily a tak dále. Proto pokud jste systém nesprávně identifikovali, nemusí mít dostatek podrobností nebo zůstane mnoho dalších.

Nástroje

Chcete-li nainstalovat radiátory, bylo lepší, musíte použít následující nástroje:

  • momentové klíče, s nimiž můžete přesně dávkovat sílu při utažení pohonů;

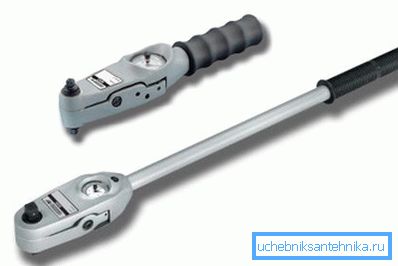

Na fotočinných klíčů
  • těsnící materiály, které zabrání úniku na spoje potrubí s bateriemi.

Potřebné vybavení

Podívejme se podrobněji, jaké další detaily kromě radiátorů mohou být potřebné:

  1. Bypass. Požadováno s jedním potrubním připojovacím systémem. Jedná se o trubku, která spojuje příchozí a odchozí části potrubí a obchází samotnou baterii. Umožňuje uspořádat rovnoměrnější průtok chladicí kapaliny a také umožňuje výměnu nebo opravu poškozeného chladiče bez zastavení provozu celé topné sítě.
  2. Příslušenství. Patří k nim adaptéry, odpaliče, spojky, úhly a podobně. Jejich počet a odrůdy jsou určeny v závislosti na konfiguraci potrubí v bytě a použitém schématu jejich instalace.

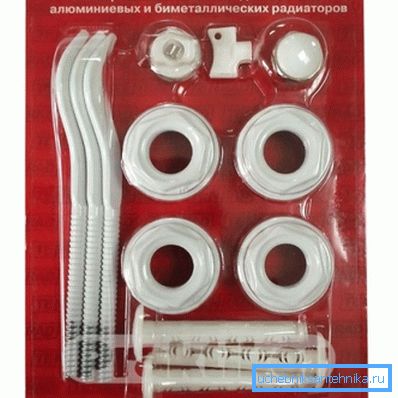

    Příslušenství pro baterie lze prodávat v sadě

  3. Ventily. Pokud nemáte dostatečné zkušenosti s instalací topných sítí, doporučujeme zakoupit standardní kohouty používané pro připojení trubek s radiátory. Moderní systémy s automatickými nebo kulovými ventily jsou obtížněji instalovatelné a vyžadují určité znalosti a zkušenosti od dodavatele. Při nákupu nezapomeňte zkontrolovat, zda se parametry závitu a velikosti ventilů, trubek a radiátorů shodují.
  4. Montážní konzoly. Jejich design závisí na vašich preferencích, avšak je také nutné vzít v úvahu návrh baterie. Například pro výrobky z litiny jsou potřebné odolnější háky než pro hliník.

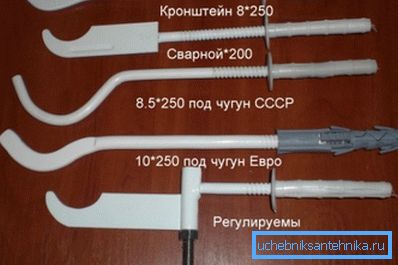

Varianty držáků pro instalaci baterií

Tip! Při výběru hmoždinek a kotevních šroubů je třeba si uvědomit, že nebudou muset odolat nejen hmotnosti samotného radiátoru, ale také množství vody, která protéká. Zajistěte značnou bezpečnostní rezervu.

  1. Vzduchový ventil (Mayevského jeřáb). Tento nezbytný prvek je instalován v horní části chladiče a slouží k odstranění vzduchových zátek, které se vytvářejí po nalití chladicí kapaliny do systému.

Volba místa instalace

Nezapomeňte, že gravitační vytápěcí systém (kde tok tekutiny není organizován čerpadlem, ale kvůli rozdílu teploty a tlaku chladicí kapaliny) musí být namontován se sklonem od proudu horké kapaliny k jeho výstupu, jinak by baterie vytvářely vzduchové zátky po celou dobu.

Nejběžnější místo instalace radiátorů je pod okenními otvory, protože jsou zdrojem studeného vzduchu. Topný panel musí být umístěn tak, aby jeho střed upadl do středu okenního bloku. Tento požadavek není nutný, nicméně vložená baterie bude vypadat organickyji ve vnitřku místnosti.

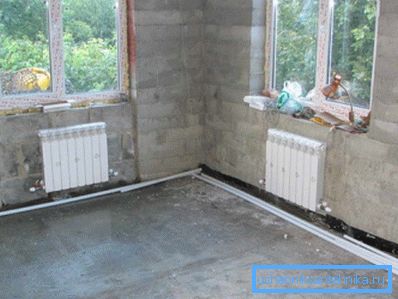

Nejlepší umístění baterie je pod otvorem okna.

Musí být přísně dodrženy následující podmínky:

  • úseky trubek, které přivádějí chladicí kapalinu do chladiče, jsou namontovány ve sklonu od 0,005 do 0,01 (to znamená, že odchylka od vodorovné roviny pro každý metr potrubí je 5 mm);
  • minimální vzdálenost od spodního okraje baterie k podlaze je 10 cm;
  • minimální vzdálenost od horní části radiátoru k okennímu prahu je 10 cm;
  • minimální vzdálenost od povrchu stěny k baterii je 5 cm.

Tato čísla jsou důležitá v tom, že poskytují přirozenou konvekci (míchání) vzduchu v místnosti. Nezapomeňte pozorovat také vertikální a vodorovné vodítka při připevňování baterie.

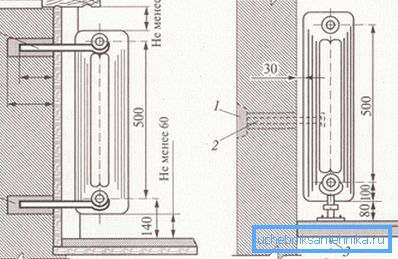

Schéma instalace radiátoru

Tip! Chcete-li zvýšit účinnost topného systému, můžete na stěnu za radiátorem přilepit materiál tepelně odrážejícího materiálu nebo zakrýt povrch speciální hmotou s nízkým součinitelem tepelné vodivosti.

Montážní konzoly

Všechny moderní radiátory jsou namontovány z profilů. Jejich počet závisí na materiálu akumulátoru a oblasti vytápěné místnosti. Téma výpočtu výkonu nebude v rámci tohoto materiálu zvažováno, ale potřebujete vědět, že 1 m2 musí být podporováno jednou konzolou.

Mohou být vyrobeny nezávisle na železných tyčích vhodné tloušťky nebo zakoupené v obchodě. Často s moderním hliníkovým, ocelovým nebo bimetalickým radiátorem v soupravě již existují součásti, se kterými jsou namontovány.

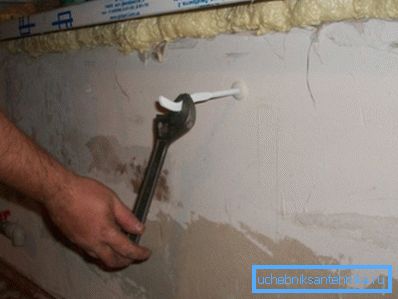

Montáž držáků pro radiátor je důležitou etapou práce.

Montážní hardware je instalován následovně:

  • označování míst vrtání (každý hák musí být mezi částmi baterie);
  • otvory jsou vyvrtány (zde je třeba dbát na to, aby se vrtačka nepohybovala na jednu stranu nebo na druhou stranu);
  • do otvoru se vloží hmoždinka, po níž je konzola zašroubována (některé typy příslušenství jsou upevněny kotvami: v tomto případě se nepoužívají hmoždinky).

Dávejte pozor! Tato fáze práce je možná nejdůležitější, protože závisí na správnosti jeho výkonu, jak dobře baterie "padne" na místo, které je pro ni k dispozici.

Montáž

Před zahájením práce vypněte topný okruh a vyjměte z něj chladicí kapalinu. Chcete-li to provést, obsluhujte jeřáby, které se nacházejí buď v bytě (pokud je váš dům vybaven individuálním systémem vytápění), nebo v suterénu (v případě připojení k ústřednímu vytápění).

Poté je vhodné znovu zkontrolovat instalaci upevňovacích prvků na stěně. To je hladina vody nebo laseru. Nezapomeňte, že v křivce instalovaném akumulátoru chladicí kapalina nesprávně cirkuluje, což vede k nerovnoměrnému zahřátí a vylučování solí rozpuštěných ve vodě.

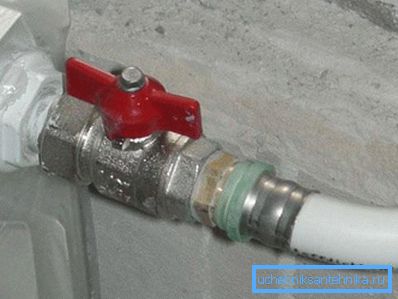

Připojení baterie s potrubím

Samotný proces instalace není obtížný:

  • instalovaný výrobek je uvolněn ze všech zástrček, které zabraňují vnikání prachu do trysek;
  • v horní části je upevněn Mayevsky jeřáb;
  • je připojen bypass (pokud je používán jednorázový topný systém);
  • baterie je zavěšena na konzolách a ukotvena s potrubím.

Připojení se provádí pomocí speciálních rukávů - sgons, které se předem navíjí na trubky. Klouby jsou utěsněny vlečným a silikonovým těsněním. Máte zkušenosti s plynovým svařováním, můžete svařovat trubky (tato metoda není vhodná pro všechny radiátory).

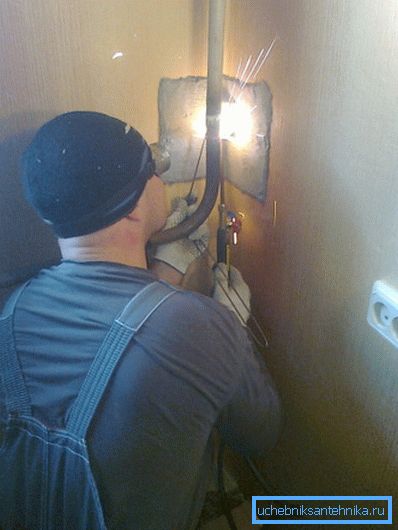

Plynové svařování je spolehlivý, ale časově náročný způsob instalace radiátorů

Tip! Pokud instalujete hliníkové nebo ocelové baterie, doporučujeme, abyste z nich neodebali obaly až do konce stavebních a montážních prací, aby nedošlo k poškození povrchu.

Na konci instalace baterií se provádí tzv. Krimpování topné sítě. To vyžaduje speciální zařízení, jehož cena je dostatečně vysoká, aby ji koupila kvůli jediné operaci. Proto je vhodné vyhledat pomoc od bytového úřadu nebo specializované firmy.

Závěr

Teplo v domě závisí nejen na zvoleném modelu a kvalitě instalace radiátorů. Je třeba vzít v úvahu mnoho dalších nuancí: složení chladicí kapaliny, přítomnost termostatů a tak dále. Podrobnější informace o instalaci klimatického zařízení se můžete dozvědět z videa, které je umístěno níže.
