Instalace radiátorů: účel a zařízení, typy a materiály,

Instalace radiátorů nového modelu výrazně zvyšuje energetickou účinnost vytápění a teplotu v domě. Materiály s vysokou tepelnou vodivostí a dobře promyšlená forma těla zvyšují přenos tepla a konvekci zařízení. Řekneme vám, jak nainstalovat radiátor do vašeho domova.

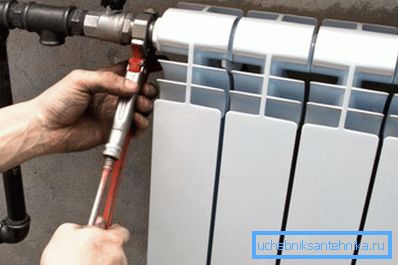

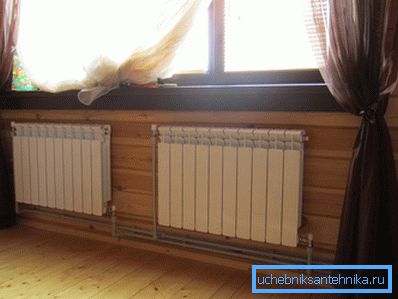

Instalace hliníkového chladiče s vodovodním kohoutem.

Instalace topného tělesa

Účel a zařízení

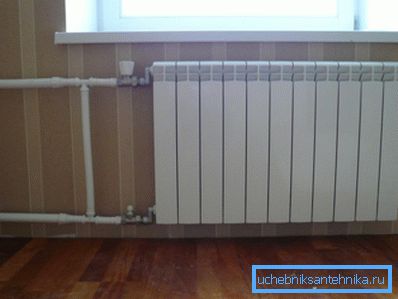

Na fotografii je zobrazen typický hliníkový konvektor.

Začněte zvážit samotný topný těleso.

Jedná se o zařízení, které má provádět následující funkce:

  • generovat, konvertovat nebo přijímat tepelnou energii;
  • ohřívejte svůj vlastní případ nebo obrazovku pro přenos tepla;
  • distribuovat tepelnou energii do okolního prostoru.

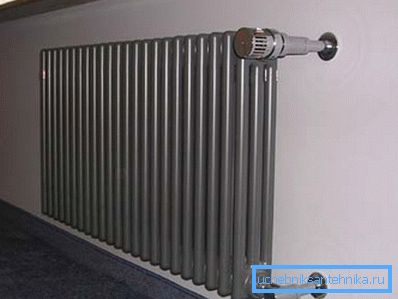

Instalace ocelových radiátorů je dobrým řešením.

V moderním životě používejte dva typy ohřívačů: tekuté a elektrické. První jsou připojeny k centralizovanému nebo autonomnímu systému přívodu chladicí kapaliny, druhý - přeměňují elektrickou energii na teplo.

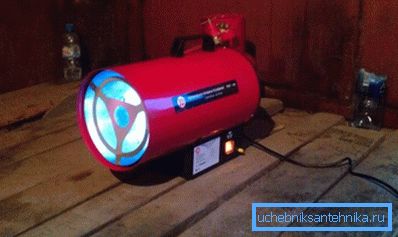

Používejte také plynové a benzínové ohřívače, ale častěji se používají v konstrukci a výrobě. Neříkáme kachle na dřevo.

Tekuté konvektory jsou systém kanálů, kterými cirkuluje chladicí kapalina a uvolňuje energii do těla výrobku. Mohou to být baterie, registry, panely nebo konvektory.

Elektrické modely přicházejí v mnoha různých formách, často imitují vodní zařízení, ale nemají méně originální design. Existují také rozdíly v základním návrhu těchto zařízení. Instalace elektrických zařízení zpravidla nezpůsobuje potíže, a proto se zaměříme na instalaci kapalných modelů.

Elektrické topení je výhodné, ale drahé.

Dávejte pozor! Samoobslužná instalace elektrické baterie obvykle nezpůsobuje problémy, takže se zaměříme na vodní radiátory.

Odrůdy a materiály

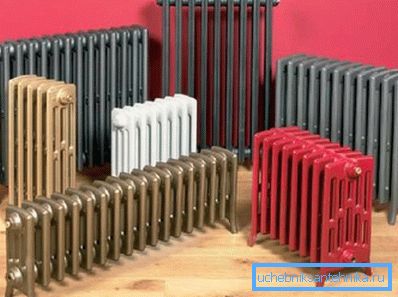

Volba radiátoru neumožňuje přesahování radiátoru.

Takže jsme zjistili, že existují baterie:

  • kapalina;
  • elektrické;
  • plynu nebo benzínu;
  • dřevo (to je z jiné "opery", ale stále).

Navíc se mohou lišit konstrukcí.

Existují takové odrůdy:

  1. Tubulární. Systém dvou nebo tří (někdy více) vodorovných trubek je spojen bočními kolektory do jedné nádoby, kterou chladicí kapalina cirkuluje. Jsou nazývány registry.
  2. Sekční. Systém vertikálních kanálů je připojen k horní a spodní hlavě v jedné nádobě, která je naplněna chladicí kapalinou. Tělo je navrženo tak, aby vyzařovalo maximální množství tepla.
  3. Panel. Ocelové panely jsou svařované ploché strany, které mají profily ve formě kanálů. Tekutina protéká těmito kanály a ohřívá panel.

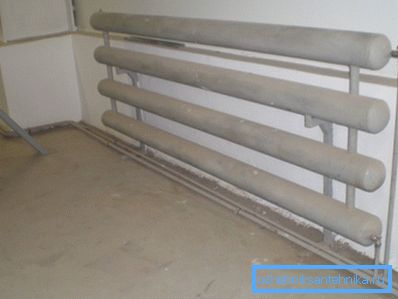

Trubkový registr vytápění.

Pokud jde o jejich účinnost, ukázalo se, že baterie z profilů a trubkovitých modelů s opracováním plechu jsou nejúčinnější. Navíc se tato zařízení vyznačují nejen zvýšenou účinností a aktivním prouděním, ale také přijatelnou odezvou na automatické nastavení pomocí termostatické hlavice. Nízká kapacita a nízká hmotnost skříně činí tyto radiátory vedoucími na trhu.

Ovšem nejen účinnost přístroje a modelové vlastnosti případu hrají roli v účinnosti zařízení. Materiál, z něhož se skládá, je také důležitý.

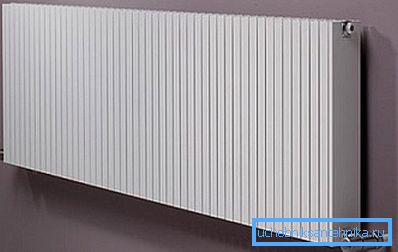

Typ panelu konvektoru.

Zvažte ty hlavní:

Materiál Vlastnosti a vlastnosti
Litina Trvanlivost, spolehlivost, relativně nízká tepelná vodivost, křehkost, špatná údržba, velká hmotnost
Ocel Trvanlivost, strach z korozi, relativně nízká tepelná vodivost, velká hmotnost, strach z vodního kladívka
Hliník Vysoká tepelná vodivost a přenos tepla, strach z kyselosti, vysoké požadavky na chladivo, dobrá odezva na úpravu, vysoká účinnost
Měď Nejvyšší tepelná vodivost, pevnost, nebojí se korozi, dobrá odezva na úpravu, vysoká účinnost, vysoká cena
Bimetal Jde o měděné nebo ocelové jádro v hliníkovém pouzdru. Vysoká pevnost, dobrý odvod tepla a účinnost, dobrá odezva na úpravu, průměrné náklady. Kompromisní možnost pro ty, kteří vědí, jak počítat peníze

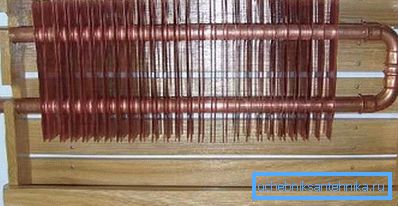

Měď je účinná, ale drahá.

Dávejte pozor! Pro instalaci do domů s centralizovaným přívodem chladicí kapaliny se doporučuje uložit litinu nebo bimetal a hliník se dokonale hodí do autonomního systému.

Montážní práce

Vazba

Chcete-li vědět, jak instalovat radiátor, pochopte typy pásků.

Páskování je postup pro připojení přívodních a výběrových trubek chladicí kapaliny. Z této objednávky mírně závisí na účinnosti topného systému.

Existují čtyři typy:

  • boční;
  • diagonální;
  • nižší;
  • bodkované.

Nejčastěji se uplatňuje boční nebo diagonální spojení. Úhlopříčka je považována za nejpravděpodobnější, ale s malým počtem úseků postranní strana nezůstává.

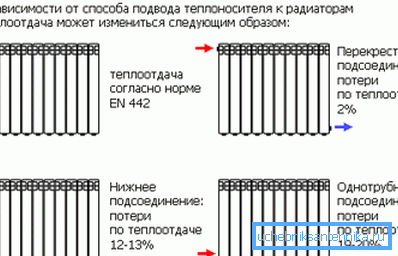

Schémata potrubí konvektoru.

Spodní připojení je z technického hlediska méně racionální, avšak je zcela opodstatněné při pokládce topných trubek uvnitř nebo uvnitř soklu.

Mělo by se také pamatovat na to, že s jednorázovým napájecím systémem by se měl použít obtok a v případě termostatického nastavení je to naprosto nezbytné.

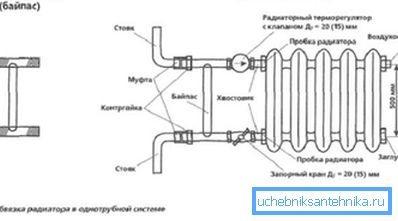

V systému s jedním potrubím je při úpravě nutný obtok.

Dávejte pozor! Průtok chladicí kapaliny by měl být vždy proveden z horní části a výběr - ze spodku, pokud není k dispozici žádný jiný schéma.

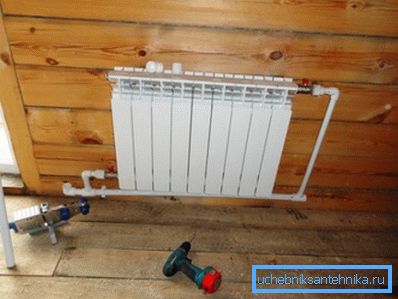

Instalace

Postupujeme k praxi.

Začneme tím, že zavřeme vodu v systému, odšroubujeme zátky a vypustí chladicí kapalinu ze zařízení. Sbírejte si část nové baterie. Pak se jedná o demontáž starého konvektoru.

Přívodní potrubí kapalin může být oříznuto brusky, takže je vhodné nainstalovat nové zařízení. Staré kroužky by měly být také odstraněny.

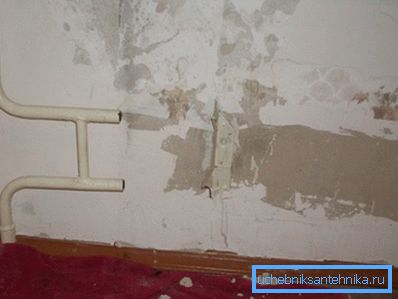

Demontujte staré zařízení.

Nové zařízení zavěšujeme pomocí držáků, které jsou součástí montážní sady. Konzoly jsou obvykle upevněny ve stěně hmoždinkami. Sledujeme horizontální polohu s úrovní.

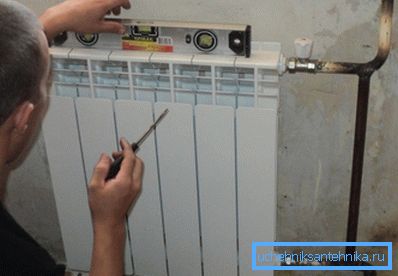

Sledujeme úroveň.

Twistujte termostatický regulační ventil do přívodního potrubí a vratnou stopku do otvoru pro akumulátor. V opačném otvoru ohřívače otočíme Mayevského jeřáb.

Namontujte termostat na napájecí potrubí.

Držák našroubujte do spodního otvoru akumulátoru, který se připojuje k kulovému ventilu zpětného potrubí. Úprava v tomto segmentu systému není užitečná.

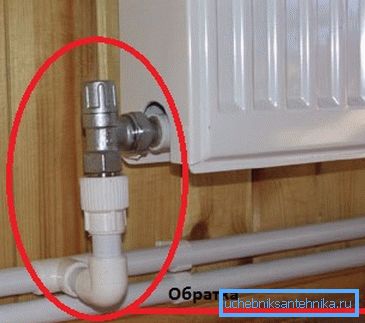

Připojte zpětný řádek.

Zbývající otvor je pevně uzavřen speciálním konektorem, který je dodáván v sadě produktu. Na konci práce znovu kontrolujeme vodorovnou polohu.

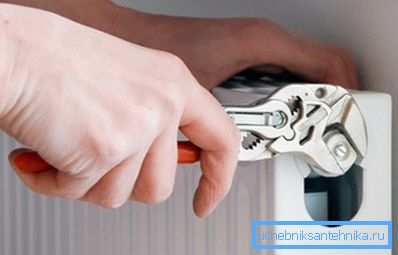

Otáčejte víčkem.

Dávejte pozor! Závitové spoje jsou utěsněny vlečkou, jutovým vláknem nebo páskou FUM se speciálním vysokoteplotním těsněním.

Závěr

Instalace radiátorů je zásadním úkolem a pohodlí vašeho domu bude záviset na správnosti řešení. Podívejte se na video v tomto článku a naučte se nové nuance na toto téma.
