Instalace radiátorů. typy kabeláže. označování a montáž

Nezávislá instalace topných radiátorů je velmi náročný proces, ale není příliš složitý. Hlavním úkolem je dodržovat určitá pravidla a dělat všechno pečlivě.

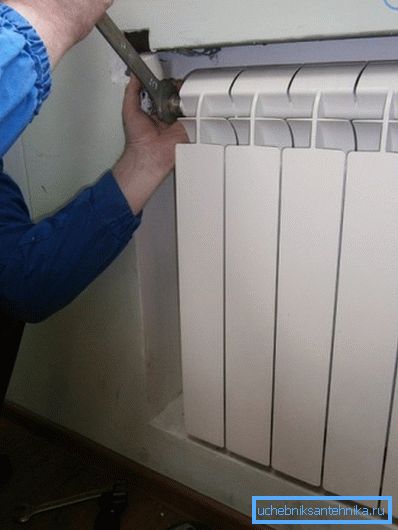

Nezávislá instalace baterií.

Typy kabeláže

Aby byl chladič správně nainstalován, je nutné vědět, který typ rozvodu topného potrubí byl použit. Dolní tabulka popisuje tyto typy.

Typ připojení Zvláštní funkce
Jednostranné boční Napájecí potrubí je připojeno k hornímu odbočnému potrubí akumulátoru, "zpětné potrubí" - k dolnímu analogovému vedení. Takové spojení přispívá k největšímu rozptylu tepla.
Dole Tento typ kabeláže se používá, když jsou topné trubky skryty pod podlahou nebo podlahou. Napájecí a vypouštěcí přípojky jsou umístěny níže, směřují vertikálně k podlaze.
Diagonální Takové spojení je optimální, pokud je baterie složena z 12 nebo více sekcí. S ním je přívodní potrubí připojeno k horní odbočné trubce na jedné straně chladiče a odtokové potrubí je připojeno k dolní odbočné trubce na zadní straně.
Sekvenční Používá se s uzavřeným topným okruhem, tj. chladicí kapalina cirkuluje pod tlakem uvnitř sítě. Na přístrojích, aby se blesk přebytečný vzduch, Mayevsky kohoutky jsou dány. Důležitou nevýhodou takového uspořádání je to, že porucha nebo oprava baterie vyžaduje úplné vypnutí topného systému.
Paralelní Zde se používá kabeláž, při které je horká voda dodávána přes tepelné potrubí zabudované do topné sítě. Odstoupení je stejné. Vstupní a výstupní ventily umožňují opravit baterie bez vypnutí celé sítě. Mínus: Zařízení nejsou dostatečně vyhřívána, pokud je pracovní tlak nízký.

Co bude třeba vzít v úvahu

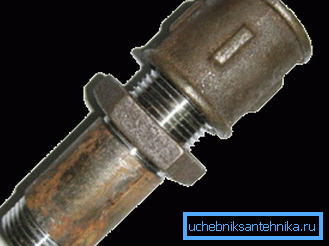

Sanitární sgon umožňuje bez svařování plynem.
  1. Při samostatné montáži baterií zvolte typ ventilu chladiče. Instalace ventilů na kuličkové radiátory s "americkým" je poměrně komplikovaná a vyžaduje dobré dovednosti.
  2. Chcete-li připojit baterie k síti, budete potřebovat potrubí, které mají závit, který odpovídá rozměrům trubek a trubek.
  3. Rukávy jsou zabaleny kolem rukávů. Pak jsou zkroucené a vloženy do radiátorů.
  4. Před zakoupením spotřebičů se ujistěte, že montážní sada pro montáž radiátorů odpovídá materiálu použitému k vytvoření stěn.

Dávejte pozor! Aby mohl být vzduch vyfoukl z baterií, měli by na ně dát Mayevského kohouty. Některé modely zařízení jsou vybaveny již ve výrobním závodě.

Důležité pravidla

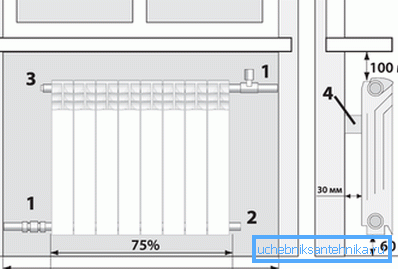

Vzdálenosti, které je třeba zachovat.
  1. Části potrubí vhodné pro radiátory by měly být umístěny s malým sklonem ve směru proudění chladicí kapaliny. Pokud jsou umístěny přesně vodorovně, v zařízení se hromadí vzduch, což sníží přenos tepla. 1 metr trubek by měl být nakloněn ve směru proudění vody, nejméně o 5 mm.
  2. Instalace topného tělesa s vlastními rukama by měla být provedena tak, aby se jeho středová osa shodovala se středovou osou otvoru okna. Přípustná odchylka až do 20 mm.
  3. Od úrovně podlahy ke spodní části radiátoru musí být nejméně 60 mm.
  4. Ze spodní hrany okenního parapetu k horní části zařízení by měla být vzdálenost 50-100 mm.
  5. Pravidla pro instalaci radiátorů uvádějí, že vzdálenost mezi stěnou a baterií by měla být 30-50 mm.
  6. Při instalaci topných zařízení je nezbytným předpokladem přísné dodržování vertikálních a vodorovných parametrů.
  7. Podle technických a estetických hledisek by baterie umístěné ve stejné místnosti měly být umístěny na stejné úrovni.

Instalační proces

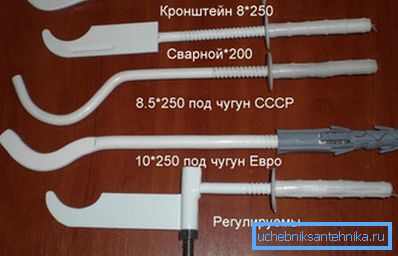

Na fotografii je řada závorek.

Instalace topných radiátorů zahrnuje předběžný výpočet počtu jejich úseků v každém objektu obytného domu. Informace o těchto výpočtech naleznete na našich webových stránkách.

Značkovací a montážní konzoly

Specifikace instalace topných těles zajišťuje, že na každých 5-7 úsecích baterie musí být nahoře jeden držák a jeden sponák na spodní straně.

  1. Při zohlednění tohoto pravidla byste měli označit upevňovací body držáků.
  2. Pak musíte vyvrtat otvory.
  3. Do nich jsou zasunuty hmoždinky, do kterých jsou závorky nakonec přišroubovány.
  4. Při správném označování se zařízení pevně upevní na upevněných držácích a pevně se bude držet na nich.

Následná instalace radiátorů s vlastními rukama spočívá v připojení zařízení k potrubí.

Nástroje a spotřební materiál

Budete potřebovat typ momentového klíče s rozměry. Umožňuje přísně sledovat točivý moment. Je známo, že potrubí nosiče tepla cirkuluje pod tlakem.

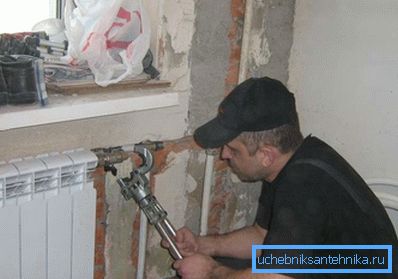

Utahovací přípojky jsou nejvhodnější u momentového klíče.

Dávejte pozor! Pokud jsou spoje těsné, dojde k úniku. Nadměrné utažení může poškodit závity spojovacích prvků. Aby tomu zabránilo, moderní modely radiátorů jsou doplněny pasem. Instrukce v něm ukazují mimo jiné i velikost torzních momentů.

Bude také potřebovat těsnicí a těsnicí těsnicí páska, jejíž cena je malá.

Instalace přístrojů

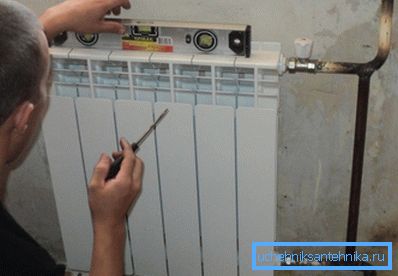

Při zavěšení přístroje byste měli zkontrolovat jeho úroveň.
  1. Pokud jsou baterie v průběhu opravy instalovány, je třeba před jejich instalací vypnout topný okruh a vypustit z něj chladicí kapalinu.
  2. Nejdříve je zařízení zavěšeno na konzolách.. Dále se pomocí úrovně kontroluje správnost její horizontální a vertikální polohy.
  3. Potom z přístroje zkroucené pahýlky.
  4. Je-li vytápěcí systém jedním potrubím, měl by být mezi baterií a potrubím připojen ventil vybavený obtokem.. U dvouvodičového okruhu se pro připojení použije pouze utěsnění pomocí šroubového ventilu.
  5. Instalace biometrických radiátorů pro vytápění pokračovala v jejich vzájemném propojení pomocí závitových trubek s trubkami. Pro těsnost spojů je použito těsnění.

Dávejte pozor! Mělo by se poznamenat jedna věc. Instalace ocelových radiátorů, stejně jako bimetalických a hliníkových analogů se liší tím, že až do konce jejich instalace byste neměli odstraňovat ochranné obaly.

Vlastnosti instalace litinové baterie

Rozumí chladiči dvěma tlačítky.

Takovéto radiátory se dá sotva nazvat půvabným. Nicméně, litina udržuje teplo velmi dobře, postupně vyzařovat do místnosti.

Před instalací by měl být chladič odšroubován a znovu nasazen bradavky a poté znovu namontován.

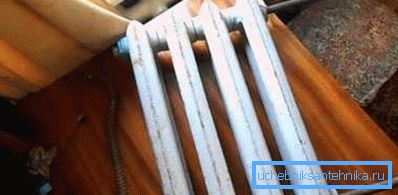

  1. Nejlepší je demontovat zařízení na kovovém pracovním stole. Je nutné jednat se dvěma klíči radiátorů, které jsou vloženy do otvorů pro horní a dolní bradavky.
  2. Pro vytvoření páky (pro zvýšení síly) a pro spolehlivé upevnění je do ucha nástroje vložena kovová tyč nebo páčka, která upevňuje spodní matici.
Schéma zapojení chladiče.
  1. Chcete-li zabránit nerovnováze, musíte oba spoje uvolnit najednou.
  2. Před prací zjistěte směr nití, může to být vlevo a vpravo. Chcete-li to pochopit, je třeba, abyste přístroj před vámi postavili lícem nahoru. Potom bude levý závit vlevo a vpravo vpravo.
  3. Odšroubujte matice a vyjměte část. Stejně jako všechny prvky radiátorů.
  4. V opačném pořadí je sestavte do jediné baterie s předem vypočteným počtem průřezů pro vytápění konkrétní místnosti.
  5. Po instalaci je zařízení natlakováno, pokud dojde k netěsnosti, vsuvka se nastaví na problémovou oblast.

Dávejte pozor! Konzoly na dřevěných stěnách nemohou obsahovat množství litinových baterií. Na tomto základě by zařízení měla být vybavena podpěrami na podlahu.

Závěr

Instalace plynových svařovodů topných těles - provoz je spíše komplikovaný a nákladný. Pro instalaci zařízení je nejlepší použít sgony. Video v tomto článku bude ilustrovat tento proces.
