Instalace radiátorů: konstrukční prvky, montáž litinové,

V tomto článku budeme hovořit o tom, jak samostatně provádět instalaci radiátorů pomocí dostupných nástrojů a spotřebního materiálu. To znamená, že se nezabudneme na schémata zapojení, jelikož na našem portálu existují příslušné články a podrobně zvažte, jak instalovat baterie různých modifikací.

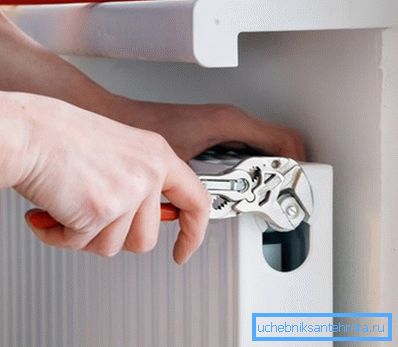

Instalujte radiátor pro všechny

Úvodní instruktáž

Téma článku představuje značný zájem, protože cena služeb profesionálních instalatérů je vysoká, zatímco při provádění demontážních prací se určitě podaří a ušetříte své peníze tímto způsobem.

Než uvažujeme o současných způsobech instalace radiátorů, budeme hovořit o konstrukčních vlastnostech těchto zařízení, které by měly být zváženy během instalace.

Vlastnosti konstrukce

Umístění akumulátoru hladinou vody

Všechny topné baterie, bez ohledu na výrobní materiály používané při jejich výrobě, stejně jako, bez ohledu na velikost a konfiguraci, mají vstup a výstup. Ve většině zařízení v prodeji jsou tyto otvory duplikovány, aby umožňovaly jak horní, tak spodní připojení.

Během instalace zůstává část technologických otvorů nevyužita. Pro zajištění těsnosti zařízení se používají speciální zátky, které jsou přišroubovány do technologických otvorů.

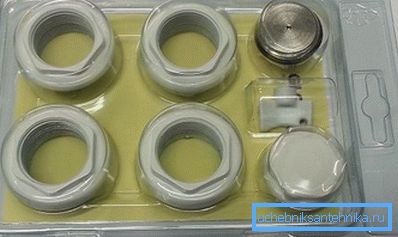

Originální montážní sada pro radiátor 3 4

Standardní vybavení ohřívače není vybaveno požadovanými zástrčkami a armaturou (spojovací prvky pro spojení s potrubím). Proto budete potřebovat dodatečnou objednávku k nákupu speciální sady pro montáž radiátorů.

Tyto sady jsou zpravidla standardní a vhodné pro boční nebo křížové spojení. Existují však baterie určené pro spodní vstupní potrubí přívodních a výfukových potrubí. V takovém případě budete muset kromě hlavní instalační sady zakoupit speciální sestavu pro připojení k těsně připojeným spojům.

Dalším důležitým rysem zařízení pro vytápění s cirkulačním chladivem je možnost instalace na stěnu nebo podlahu. V tomto a v jiném případě budete muset zakoupit speciální montážní materiál - závorky, jejichž změny budeme zohledňovat při popisu instalačních prací.

Instalace litinových radiátorů

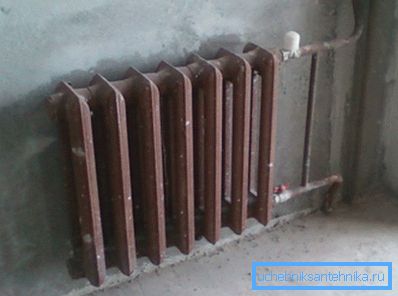

Na fotografii je po instalaci litinová baterie

Litinové konstrukce jsou optimálním řešením pro instalaci v centralizovaných systémech av autonomních gravitačních systémech postavených pomocí kotlů s externí expanzní nádobou. Schéma instalace topných radiátorů z litiny závisí na typu potrubí, kterým bude dodávána chladicí kapalina, a voda, která zanechala teplotu, bude jít.

Zvažte, jaká je montážní instrukce nejběžnějšího litinového radiátoru s "třemi prsty".

Tři prsty je populární, protože tři prsty se vejdou do mezery mezi sekcemi.

  • V počáteční fázi označte místo, kde bude instalace provedena.. Tradičně je toto místo pod oknem. Volba tohoto místa není náhodná, protože umožňuje dosažení optimální konvekce (cirkulace teplého a studeného vzduchu) v rámci vytápěné místnosti. Měříme parapet a určujeme jeho střed. Dále změřte délku instalovaného zařízení, určte jeho střed a označte jeho délku na stěně a zarovnejte středy.
  • Nakreslete vodorovnou čáru, která bude odpovídat hornímu řádku baterie. Tato čára by měla být umístěna přísně horizontálně, což lze stanovit pomocí hladiny vody.

Důležité: Pokud jsou baterie instalovány ve svahu, je vysoká pravděpodobnost, že se vzduchové zátky vytvoří v samostatných sekcích.

  • Nakreslete svislé čáry, které odpovídají středu mezer mezi nejvzdálenějšími částmi..

Pro instalaci zařízení stačí 4 konzoly - dvě v dolní části a dvě v horní části. Pokud je však stěna stará nebo baterie obsahuje 12 nebo více sekcí, namísto standardních 4 upevňovacích bodů lze použít 6 konzol. Mezilehlá upevnění vlastních rukou v mezery mezi dvěma středovými úseky.

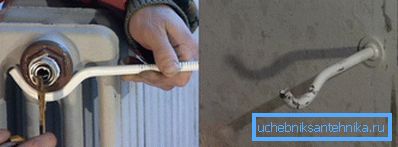

Příklad instalace konzoly
  • Pomocí upínacích svorek označujeme střed otvoru 2-3 mm nad středy horních a spodních vstupních otvorů.
  • Vyvrtejte otvory vrtákem vhodného průměru (12 mm) do hloubky plastového těsnění.
  • Plastové těsnění vložte otvory a zatlačte je dovnitř, dokud nejsou vyrovnané s povrchem stěny.
  • Závitové konzoly.
  • Bruska ořízněte trubku na požadovanou délku.
  • Zavěste chladič. Pokud je zařízení správně nainstalováno, přístroj spadne na všechny závorky a při stisknutí se nedotáhne.
  • V další fázi se provádí instalace litinových radiátorů do potrubí. V technologických dírách, pomocí tažné nebo dýmové pásky, otáčíme uzamykací mechanismy, ke kterým přichystáme počáteční řez na požadovanou délku potrubí. K tomu jsou konce trubek ošetřeny lisovnicí, řezáním nitě, roztečí a rozměry odpovídají závitu uzavíracích ventilů.

Tip: Pokud je spojení provedeno pomocí vleku, pokryjeme horní část spojů olejovou barvou. Po vysušení laku bude sloučenina více hydrofobní.

Po instalaci se chladicí kapalina nalije do systému a kontroluje se stupeň těsnosti spojů. Pokud se objeví netěsnosti nebo je topení namontováno nesprávně, může být nutné odstranit radiátory z litiny.

Typy konzol

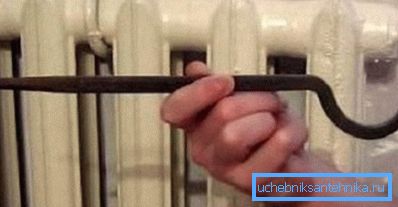

Tradiční držák spodní díry
  • Pro litinové baterie se používají nastavitelné ocelové spojovací prvky, držáky z litiny, upevňovací prvky na ocelovém pásu a upevňovací šrouby skluzů o délce až 30 cm.
  • U hliníkových a bimetalových baterií můžete použít upevňovací prvky z vyztužené oceli nebo konzoly z ocelových kolíků s hmoždinkami o délce až 17 cm.

Vlastnosti instalace bimetalových a hliníkových baterií

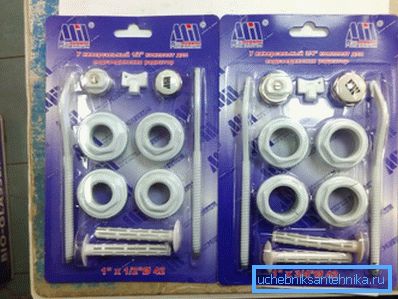

Montážní sada pro radiátor 3 4 od alternativních výrobců

Spolu s litinovými bateriemi jsou na trhu široce zastoupeny bimetalické a pevné hliníkové modifikace. Zvažte, jak v bytě instalovat topný radiátor, pokud je z hliníku nebo hliníku v kombinaci s ocelí.

Důležité: Pokud potřebujete zvýšit bimetalovou nebo hliníkovou baterii, nebo naopak zkrátit ji změnou počtu sekcí, budete potřebovat speciální klíč radiátoru. Tento klíč je střídavě zasunut do spodního a horního vstupu a umožňuje rozložit jeden výrobek do několika samostatných částí nebo naopak sestavit několik částí dohromady.

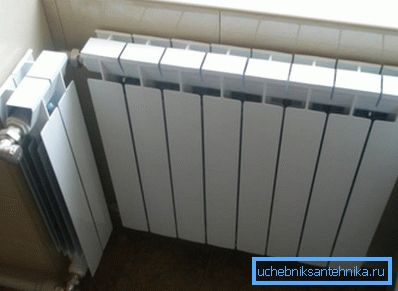

Příklad nekonvenční instalace hliníkových radiátorů

Po sestavení požadovaného počtu úseků namontujeme armatury. Pro tyto účely používáme univerzální montážní sadu pro radiátory, sestávající z pouzder matic a zástrček. Závitové matice se přišroubují do otvorů, kde budou připojeny potrubí, a zástrčky se zašroubují do zbývajících dvou otvorů.

Důležité: Při instalaci kování použijeme dýmku, kterou natáhneme ve směru hodinových ručiček. Pokud se vinutí provádí proti směru hodinových ručiček, při odšroubování přívodní zástrčky bude těsnicí materiál pochybovat a nebude zajišťovat dostatečnou těsnost.

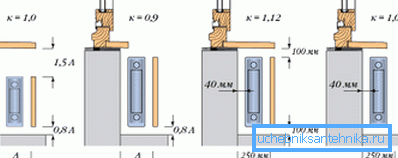

Schéma poměru výkonu a umístění baterie

Označení polohy zařízení je stejné jako při montáži litinových baterií. Existuje však jedna věc, kterou je třeba zvážit. Mezera mezi hliníkovými úseky je o řádu menší, než mezi litinovými úseky, takže umístění konzol musí být určeno s určitou přesností.

Pokud se instalace provádí pomocí kovových plastových trubek, pak je nejprve zavěšený chladič a potrubí je řezáno a připojeno. Pokud se namísto laminátu na bázi kovu používáme trvanlivější a trvanlivější polypropylen, nejdříve provádíme řezání a pájení potrubí a teprve po vložení baterie a připojení.

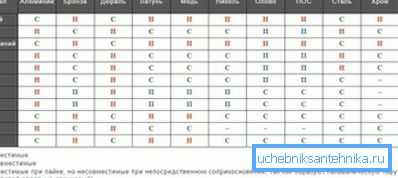

Tabulka kompatibility kovů ve vytápěcím systému

Důležité: Některé ohřívače a potrubí mohou být nekompatibilní, protože tvoří galvanický pár, který přispívá k rozvoji korozních procesů. Například kombinace ocelových trubek a hliníku se nedoporučuje. Současně jsou polypropylenové trubky univerzálním řešením pro všechny typy baterií.

Závěr

Z výše uvedeného můžeme vyvodit následující závěr. Pro provedení instalace nebo demontáže topného tělesa nemusí být profesionální. Stačí pečlivě provést všechny výše uvedené kroky a určitě dosáhnete požadovaného výsledku.

Chcete-li nainstalovat chladič jednodušší, doporučujeme sledovat video v tomto článku.
