Instalace potrubí: jak navrhnout a vytvořit systém správně

Potrubí je hlavním prvkem většiny nástrojů. Jsou vždy předmětem zvýšených požadavků na konstrukci, montáž a provoz. Instalace technologického potrubí je obzvláště komplikovaná a zodpovědná, jelikož mohou být prostřednictvím nich dodávány nebezpečné toxické, výbušné nebo hořlavé látky.

Návrh systému

1. Návrh sítě - je to výběr typu potrubí, tvarovek a tvarovek, realizace hydraulických výpočtů, výběr způsobu montáže a optimální provozní podmínky systému.
2. Trubky jsou vybrány na základě provozních podmínek potrubí.: teplota, tlak, požadovaná životnost, stupeň agresivity pracovního prostředí.

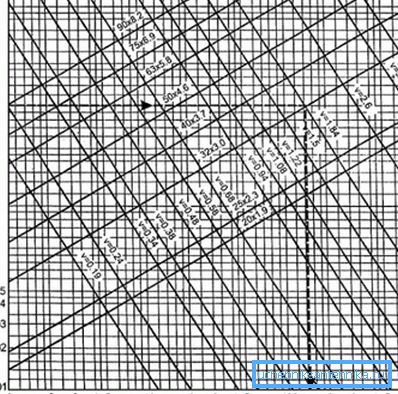

Dávejte pozor! Zvláště důležité je hydraulický výpočet potrubí. Určuje tlakovou ztrátu při překonávání odporů, které vznikají v potrubí na jejich spojích, v úsecích otáček a přechodech síťové části.

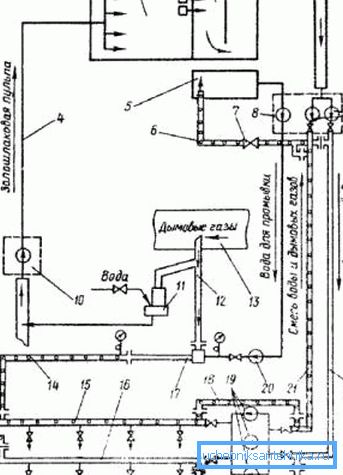

1. Obecně řečeno, návrh potrubí je vytvoření technických dokumentů.: Studie proveditelnosti (studie proveditelnosti), odhady, výpočty, rozvržení, výkresy, vysvětlivky atd.
2. Návrhová metodika inženýrských sítí striktně upravuje obsah a pořadí jeho etap v souladu s Jednotným systémem pro návrhovou dokumentaci.

Instalace nekovových sítí

Sestava nekovových systémů má některé vlastnosti vyplývající z vlastností použitých materiálů.

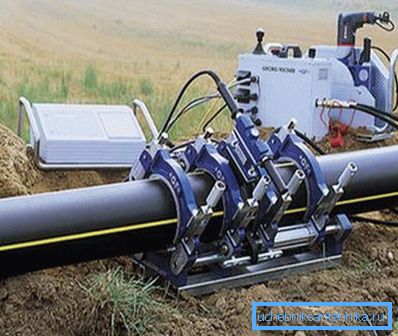

1. Polyetylénové, polypropylenové, PVC a fluoroplastické sítě jsou sestaveny z hotových uzlů a prvků.
2. Při instalaci PE a vinylových trubek je nutné zajistit spolehlivou fixaci výztuže na základnu, pozorovat krok mezi spojovacími prvky a udržovat mezery mezi horkými typy komunikací.
3. Aby potrubí přepravovaly látky o teplotě vyšší než + 40 °, aby nedošlo k jejich poškození a neruší, měly by být upevněny vodorovně po celé délce sítě. To se provádí pomocí žlabů a roštů kovových rohů.

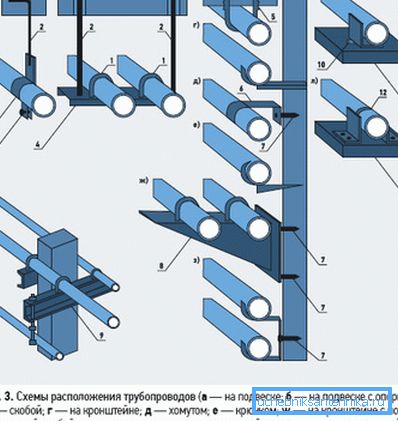

4. U systémů s pracovním prostorem o méně než + 40 stupňů, ocelových nebo plastových závěsů a montážních držáků lze použít těsné potrubí.

1. Při pokládce trubek vodorovně jsou upevňovací prvky instalovány v krocích: ne více než 150 cm pro síť s podmíněným průchodem do 50 mm a ne více než 300 cm pro analogy větší než 50 mm.
2. Pro vertikální sestavu prvků o délce větší než 200 cm je třeba, aby se zabránilo jejich smrštění pod jejich hmotností a střední hmotností, jsou upevněny přímo pod tvarovanou zásuvkou.
3. Pokyn upozorňuje, že pokud síť prochází stropy, stěnami, základy a dalšími konstrukcemi, na těchto místech by měly být umístěny ocelové kazety se zaoblenými konci.

1. Prostor mezi pouzdrem a trubkou by měl být ucpaný měkkým těsněním.
2. Mezera mezi polymerem a horkými potrubími by neměla být menší než 10 cm.
3. Pokud se síť během provozu může poškodit, měla by být chráněna dřevěným nebo kovovým (pevným nebo síťovým) oplocením.
4. Pokud systém přepravuje médium o teplotě + 60 / + 90 stupňů, mělo by být položeno v plášti kovových trubek.

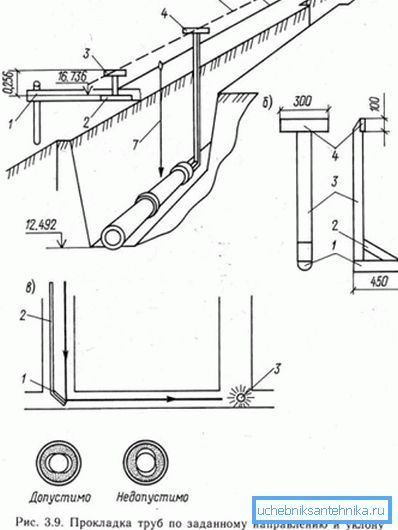

5. Podzemní pokládání plastových potrubí by mělo probíhat v podnosy, kanály a zákopy.

Uspořádání technologických komunikací

Technologické sítě jsou rozděleny do:

• práce pod vysokým, středním a nízkým vakuem;
• netlakové analogy;
• při nízkém tlaku (až 10 MPa);
• tlakové systémy - pod tlakem nad 10 MPa.

Na základě provozní teploty rozlišujte potrubí:

• studená, pracující s negativními teplotami látek;
• normální analogy - teplota transportovaných médií 0/100 °;
• horké sítě - látky vyhřívané na 100/300 °;
• přehřátý - médium má více než 300 °.

Návrh technologických potrubí a jejich instalace by měly být prováděny v souladu se SNiP W-D č. 9/62. Dokument definuje realizaci a akceptaci montáže technologických sítí provozovaných při tlaku (absolutní) 30 mm Hg. st. až 700 kgf na cm2.

Je důležité dodržovat ustanovení SNiP č. 3.05.05 / 84 "Technologické zařízení a potrubí".

Předpoklady pro práci

Materiálové systémy mohou sloužit:

• legované a uhlíkové oceli;
• neželezné slitiny a kovy;
• litina;
• různé typy plastů;
• speciální sklo.

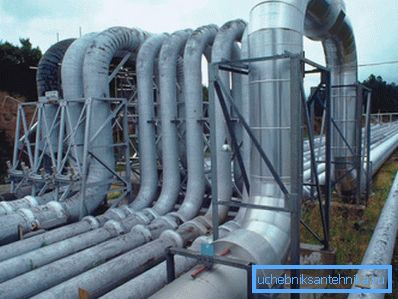

Dávejte pozor! Většina technických potrubí se vejde do stísněných oblastí, v různých výškách, ve výškových budovách, na rampách, v otevřených prostorách, v tunelech a v podnosech. Intrashop sítě proto mají velký počet použitých velikostí, prvků, upevňovacích prvků, dorazových a regulačních ventilů.

Níže je tabulka počtu součástí a dalších prvků potřebných pro tyto sítě.

Aby bylo možné vybavit intrashop systém vlastním rukama, měli byste přidat až 42% hmoty potrubí různých armatur, armatur a armatur. Složitá konstrukce technických sítí vede k tomu, že je nutné provést velký počet spojů síťových prvků: 60/80 svarových spojů na 100 m.

Použijete-li při montáži hotové profily, prvky a sestavy, které se vyrábějí v dílně na výrobu trubek, značně to zjednoduší práce a snižuje počet svařovacích operací o 5/6. Snížené a náklady na montáž sítě.

Přípravné práce

Před sestavením potrubí je taková příprava provedena.

1. Mistr, předák, brigádník studoval CPD a projekt.
2. Přijaté součásti, součásti a prvky systému. Jejich soulad se samotným projektem a jeho technickými podmínkami je pečlivě zkontrolován.
3. Určuje úroveň připravenosti budov, konstrukcí, struktur pro montáž, vytvářejí se související úkony. Zvláštní pozornost je věnována dodržování návrhových značek pro připojení sítě.
4. Pracovní zařízení a zařízení jsou akceptovány, správnost jejich prohlášení a dodržování pracovních výkresů jsou kontrolovány.
5. Prostory pro předmontáž, pódia a další zařízení pro práci ve výškách jsou připraveny a uspořádány. Napájení svařovaných sloupků, nářadí, navijáků, osvětlení pracoviště.
6. Posádkám jsou vydávány pracovní příkazy a jsou vytvořeny podmínky pro instalaci podle bezpečnostních a pracovních norem.

Technologie montáže

Instalace potrubí z ocelových trubek pro technické látky se skládá z těchto kroků.

1. Rozložení síťové trasy.
2. Montáž závěsů a podpěr.
3. Předmontáž bloků, úseků a uzlů.
4. Pokládka, montáž, svařování trubek.
5. Montáž ventilů, kompenzátorů, automatizačních a řídicích zařízení.
6. Otestujte systém.
7. Povolit zákazníkovi.

Instalace teplé a studené ocelové trubky pro vodu

Uspořádání takových systémů se provádí na základě projektové dokumentace, průtokových diagramů pokládky potrubí a opatření:

• SNiP №305.03 / 85 "Tepelná komunikace";
• SNiP č. 2.04.07 "Pravidla pro uspořádání a bezpečný provoz potrubí pro teplou vodu a páru";
• SNiP III "Druhy druhu potrubí"
• Organizační příprava a návrh tepelných systémů se provádí na základě SNiP č. 3.01.01 / 85.

Etapy práce

Sekvence fází závisí na tom, jak je systém položen.

Typické kroky jsou následující.

1. Rozdělení trasy (v plánu) na základě výkresu geologické základny a schématu zapojení. Kontrola značení přihlašovacími kancelářemi.
2. Příprava výkopových kanálů a jejich kopání do hloubky a šířky (včetně polštáře). Podle potřeby posilování jejich zdí, sladění hloubky geografických značek. Vypracování příslušného aktu.
3. Pokládka trubek, tvarovek a dalších součástí.
4. Zkontrolujte integritu kabelů pro řídicí systémy.
5. Instalace podpěr.
6. Montáž potrubí a svařování jeho spojů.
7. Hydraulická nebo radiografická kontrola svarů. Příprava testovacích akcí.
8. Připojení řídicích kabelů ke kloubům.
9. Hydro a tepelná izolace potrubí.
10. Vypracování skutku skrytých prací.
11. Broušení systému pískovou vrstvou, příkopy (kromě místa instalace pro spouštění kompenzátorů), které jsou podtlakem.
12. Dodání předmětu zákazníkovi.

Příprava na instalaci

1. Před instalací je třeba pečlivě prozkoumat již izolované potrubí, části a spojovací prvky, aby byly identifikovány třísky, trhliny, dutiny, průrazy a další mechanické poškození.
2. Pokud jsou tyto vady zjištěny, měly by být zapečetěny svařováním nebo pomocí kroužkových náplastí typu smršťovací pásky.

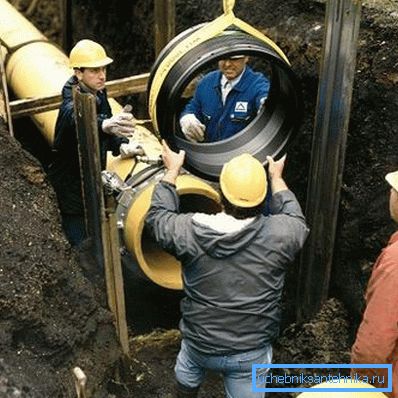

3. Potrubí a armatury a komponenty systému by měly být umístěny na dně nebo na straně výkopu pomocí nákladního jeřábu nebo stohovače tak, aby kabely systému APC byly umístěny horizontálně.

Dávejte pozor! Je nutné, aby se do příkopu doléhaly výrobky bez tepelné izolace, aniž by došlo k trhaní, aniž byste je zasáhli do dna a stěn výkopu. Před instalací prvků je nutné zkontrolovat integritu indikátorových vodičů zařízení UEC a také měřit odpor mezi ocelovou trubkou a nimi.

1. Trubky namontované na pískových podkladech by neměly spočívat na cihlách, kamenech a jiných tvrdých předmětech. Musí být odstraněny a výsledné výmoly musí být vyhlazeny pískem.

Sestavování vodovodní sítě

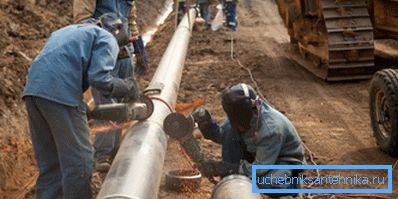

1. Instalace ocelových potrubí se obvykle provádí na dně jámy. Je však dovoleno svařit rovné úseky prvků v řezu na okrajích příkopu.
2. Uspořádání systémů s tepelnou a hydroizolací polyuretanové pěny v polyethylenovém plášti by mělo být prováděno při teplotě okolního vzduchu nejméně -15 ° C.
3. Ocelové trubky jsou v případě potřeby řezány plynovými hořáky. Předtím by měla být tepelná izolace odstraněna ručním nebo mechanickým nástrojem na 40 cm široké výrobkové ploše (20 cm na každé straně). Koncové místa izolace během provozu jsou pokryta vlhkým hadříkem nebo stíněnými tuhými materiály.
4. Je nutné svařovat švy systému a řídit kvalitu potrubních spojů na základě norem stanovených SNiP č. 3.05.03 / 85.
5. Při provádění všech svařovacích prací musí být spolehlivě chráněna polyuretanová pěna a hydroizolační vrstva - konce kabelů bez izolace by měly být chráněny před odleskem jiskry.

Níže uvedená tabulka ukazuje vzdálenost mezi podpěrami potrubí v závislosti na teplotě vody v systému.

Závěr

Instalace potrubí je zásadní sada operací. Spolehlivost a účinnost systému přepravujícího určité látky závisí na jeho řádné realizaci.

Podívejte se na video v tomto článku pro více informací.
