Instalace plynových topných kotlů: 4 kroky k teplu a pohodlí

Jedním z nejdůležitějších kroků při navrhování topného systému soukromého domu je instalace plynových topných kotlů. Tato fáze je tak důležitá, že může být prováděna pouze speciálně vyškolenými zaměstnanci stavebních firem, kteří mají příslušná oprávnění a osvědčení.

Instrukce popisující proces instalace je však pro vás užitečná. Kromě toho se některé přípravné práce mohou provést vlastními silami, což snižuje náklady na hotovost.

Výpočet požadovaných parametrů

Výkon kotle

Před instalací plynového topného kotle je vhodné provést inženýrské výpočty, na které se budete muset při výběru určitého modelu zařízení spolehnout.

Patří sem:

• výpočet výkonu plynového topného kotle;
• výpočet spotřeby plynu pro vytápění.

Dávejte pozor! Ze správnosti těchto dvou ukazatelů do značné míry závisí na tom, kolik peněz půjde na zaplacení za služby. Pokud jsou provozní náklady příliš vysoké, můžete zvážit další režimy vytápění: použití elektřiny, kotlů na tuhá paliva, alternativních zdrojů energie atd.

Pokud bylo soukromé bydlení postaveno podle standardního návrhu s minimálními změnami, tj. Vzdálenost od podlahy k stropu nepřesahuje tři metry, pak výpočet plynového topného kotle se provádí podle následujícího vzorce:

MK = S * CMP / 10, kde:

• MK - výkon instalovaného zařízení, kW;
• S - prostor vyhřívaných prostor, náměstí. metry;
• CMD je specifický výkon ohřívače (tato hodnota závisí na klimatické zóně a je vypočtena pro každých 10 čtverečních metrů prostoru).

CMD pro naši zemi se předpokládá, že se rovná následujícím hodnotám:

• pro jižní a přilehlé oblasti - od 0,7 do 0,9 kW;
• pro střední Rusko - od 1,0 do 1,2 kW;
• pro oblasti a území ležící v Moskvě - od 1,2 do 1,5 kW;
• pro severní oblasti - od 1,5 do 2,0 kW.

Nahrazením příslušných hodnot ve vzorci pro výpočet zjistíme, že pro vytápění domu o průměrné velikosti, jehož plocha nepřesahuje 200 m2. m., umístěný ve středním pruhu, potřebné klimatické zařízení o kapacitě asi 22 kW.

Nezapomeňte, že čísla jsou pro jednokotoučový kotel. Pokud váš zvolený model předpokládá současné ohřev vody, odhadovaný výkon by měl být navýšen o čtvrtinu.

Výpočet nákladů na palivo

Po určení výkonu zařízení je nutné vypočítat plyn pro vytápění.

To se děje takto:

• výkon kotle se vynásobí počtem dnů v měsíci a počtem hodin za den;

22 kW * 30 dní * 24 hodin = 15840 kW / hod

• Získaná hodnota by měla být rozdělena na polovinu, protože jakékoli zařízení nefunguje v maximálním režimu během celé zahřívací sezóny;

15840 kW / h / 2 = 7920 kW / h

• toto číslo by mělo být vynásobeno počtem měsíců, během kterých by měl být dům vytápěn (ve většině případů 7);

7920 kW / hodina * 7 měsíců = 55440 kW / hod

• jeden kubický metr zemního plynu emituje 10 kW tepelné energie, a proto rozdělíme předchozí hodnotu o 10, získáme množství paliva vynaloženého na vytápění;

55440 kW / h / 10 = 5540 cu. metrů plynu

• vynásobením tohoto čísla tarifem stanoveným ve vašem regionu získáváme finanční náklady.

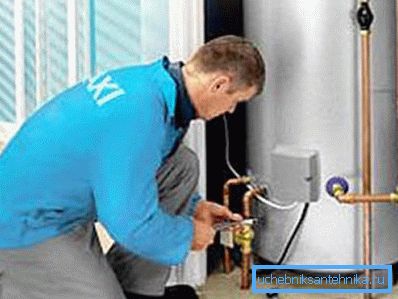

Instalace zařízení

Krok 1. Přípravná fáze

Především je třeba poznamenat, že instalace jakéhokoli topného zařízení je poměrně namáhavá cvičení vyžadující přítomnost určitého množství znalostí, zkušeností a nástrojů.

Kromě toho musí instalace plynového vytápění v souladu s příslušnými stavebními předpisy a nařízeními provádět společnosti, které mají povolení.

Dávejte pozor! Tyto společnosti rovněž provádějí opravy plynových topných kotlů v případě poruch. Nezávislé otevírání dekorativních panelů a provádění změn konstrukce ohřívačů není povoleno, protože může poškodit lidské zdraví a majetek.

Před nákupem kotle musíte pečlivě zkontrolovat jeho vnější vady, poškození, ujistěte se, že není žádný šrot a zkontrolujte dodávku. Na ohřívač by například měly být připevněny konzoly, se kterými je upevněn na stěně.

I při výběru byste se měli ujistit, že zařízení je vhodné pro použití s ​​určitým typem paliva. Plynové jednotky proto nejsou vhodné pro připojení k lahvím na zkapalněné plyny. Existují však univerzální modely, kde lze upgradovat hořák.

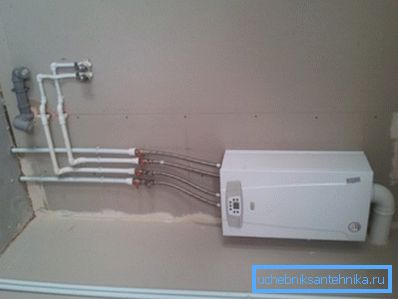

Montáž plynového topného kotle musí být provedena v místnostech, které splňují následující požadavky:

• teplota vzduchu od + 5 do + 35 stupňů Celsia;
• vlhkost ne více než 80%;
• stěna, na které bude zavěšená stěnová konstrukce, musí být silná (upevnění na sádrokartonu nebo jiný oddíl není povoleno);
• doporučujeme chránit povrch podlahy nebo stěny, na které je ohřívač namontován, s těsněním z nehořlavého materiálu;
• minimální vzdálenost od jednotky k povrchu by neměla být menší než 5 cm;

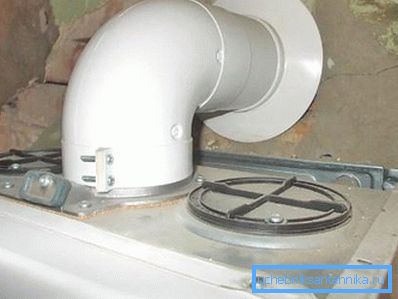

• je nutné zvážit, kde bude komín nebo koaxiální potrubí odstraněno, aby se odstranily spaliny;
• Elektrické připojení musí být provedeno na uzemněné zásuvce a jistič, který při přetížení vypíná energii.

Krok 2. Instalace

Ještě jednou je třeba připomenout, že instalace plynových kotlů může být provedena pouze po získání příslušných povolení od společnosti, která dohlíží na provoz těchto zařízení.

Postup instalace nástěnných topných zařízení se skládá z následujících kroků:

1. Upevnění by mělo být provedeno samořeznými šrouby o průměru větším než 6 mm.. Budou potřebovat čtyři kusy. Místa pro vrtání otvorů jsou označena značkou v rozměrech uvedených na výkresu, které jsou součástí balení.

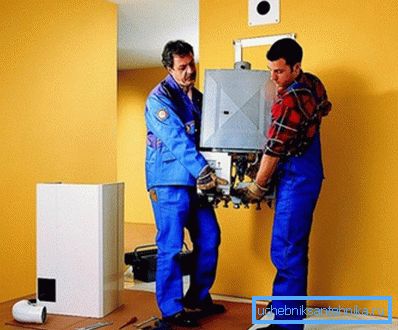

Tip! Vzhledem k značné hmotnosti kotle je vhodné jej instalovat sami, ale s pomocí jednoho nebo dvou asistentů. V opačném případě můžete ohřívač spustit na podlahu a způsobit poškození.

1. Při výběru místa je třeba vzít v úvahu, že vzdálenost od spodního okraje přístroje k podlahovému povrchu by měla být alespoň 80 cm a od bočních krytek ke stěnám - nejméně 50 cm.
2. Po označování, vrtání a montáži hmoždinek můžete kotel připojit. Předtím musíte na své horní části nosit uzávěr, který slouží jako adaptér pro potrubí. Také se ujistěte, že nedochází k deformacím. To pomůže běžným stavbám.
3. Některé typy zařízení jsou opatřeny držákem parapetu. Musí být instalována především a poté klimatické zařízení.

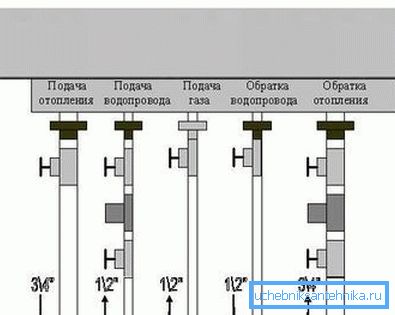

Krok 3. Připojte vodovodní potrubí

Především by se měl tento oddíl seznámit s vlastníky dvojitých typů kotlů, které kromě ohřevu chladicí kapaliny dodávají obyvatelům teplou vodu.

Postup pro připojení potrubí je následující:

1. Zástrčky, které chrání zařízení před prachem, nečistotami a cizími předměty, jsou odstraněny ze vstupních a výstupních trubek ohřívače.
2. Přívodní hadice musí být připojena pomocí úhlového filtru, který zachovává pevné částice, které mohou být přítomny ve vodě z vodovodu.
3. Je žádoucí vybavit všechny vstupy a výstupy vody uzavíracími ventily. V takovém případě můžete kotle snadno odpojit od přívodu vody, je-li to nutné.
4. Pokud voda s vysokým obsahem soli proudí ve vašem vodovodním systému, měli byste dodatečně používat změkčovače, jinak by usazeniny uvnitř kotle mohly vést k předčasnému poškození.

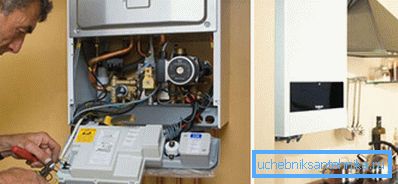

Krok 4. Připojení plynu

Tento postup provádí výhradně odborníci na plynové služby. V opačném případě můžete být pokutováni, protože porušujete současný postup pro provoz tohoto druhu zařízení.

Ujistěte se, že jsou dodrženy následující nuance:

• připojení se provádí pomocí pevného kovového potrubí;
• spoj musí být vybaven paronitovým těsněním;
• Měli byste také instalovat analyzátor vzduchu, který upozorní na přítomnost plynu v místnosti, plynový ventil a měřidlo.

Závěr

Nezapomeňte, že plynové kotle, kamna a ohřívače vody se týkají zařízení, jejichž provoz je spojen se zvýšeným rizikem. Instalace, připojení k plynárenské síti a opravy musí být proto prováděny v souladu se zavedeným postupem.

Další informace o pravidlech pro používání plynových zařízení naleznete ve videu níže.
