Instalace plynového kotle v samotném domě

Pokud se rozhodnete zahřívat dům s jednotkou, která pracuje se zemním plynem, pak před dokončením instalace budete muset vydat některé dokumenty. Především je to projekt zplyňování pro váš domov. V naší zemi poskytují plynárenské společnosti obdobnou dokumentaci a povolení zahájit plyn. Projekt udává, kde by zařízení mělo stát, stejně jako na jaké parametry by měla být provedena instalace plynového kotle v domě s vlastními rukama. Návrháři vybírají typ a výkon kotle. Po vydaní všech potřebných povolení a dokladů a přivedení místnosti do souladu s projektem si můžete koupit plynový kotel a pokračovat v jeho instalaci.

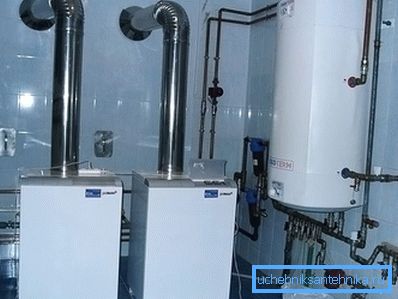

Odrůdy a účel

Odrůdy a účel

Existují dva typy plynových kotlů: podlaha a stěna (stěna). Více kotlů je rozděleno na komín a bezdrátové.

Při instalaci komínových kotlů je nutné instalovat komín, který by měl být o 0,5 m vyšší než hřeben střechy. Tento požadavek existuje, protože produkty spalování zemního plynu jsou toxické a mohou být otráveny. Před zahájením stavby komína si přečtěte tuto část návodu k kotli a projektové řešení.

Komín může být vyroben z cihel, kovu nebo azbestového cementu. Aby se zabránilo tvorbě kondenzátu, kovové trubky se dále ohřívají. Průměr komínového potrubí musí nutně odpovídat průměru komína v kotli a nesmí přesáhnout tři otáčky potrubí.

Při instalaci bezkomutových kotlů se vytvoří otvor ve stěně za kotlem, do něhož je umístěno zařízení pro odsávání plynu. Zvenku je pokryt speciální houbou.

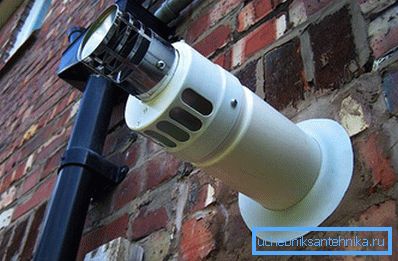

Koaxiální komín pro plynový kotel

V závislosti na kapacitě je vybrána místnost, ve které je nainstalován plynový kotel:

  1. Výkon až 60 kW - instalace je možná ve všech nebytových prostorách domu.
  2. Napájení až 150 kW - instalováno ve speciálně připravené místnosti (mini-kotle) ​​na každém patře domu. Proč mluvíme o výškových budovách? Protože kotle takového výkonu jsou používány pro ohřev velkých domů.
  3. Napájení až do výkonu 300 kW - instalováno v kotelně umístěné na prvním podlaží nebo v suterénu.

Obecné požadavky na všechny místnosti, ve kterých je instalováno plynové topné zařízení, jsou:

  • Výška stropu 2,5 m.
  • Objem 4-15 m2.
  • Šířka dveří od 80 cm.
  • Přítomnost přirozeného světla (okna).
  • Požární odolnost místnosti je 0,75 hodiny.
  • Na spodní straně dveří by měla být větrací mřížka. Jeho hodnota je vypočítána následovně: 8 cm na 1 kW výkonu2 prostor mřížky.

Instalace zařízení

Instalace zařízení

Po registraci všech potřebných formalit si můžete koupit kotel. Pro zjednodušení instalace zařízení je lepší koupit kotel, v němž vstupní a výstupní potrubí směřují ve směru topného systému (podlahový model).

Je důležité zkontrolovat, zda má kotel certifikát. Místní gorgas nikdy nepřijmou vybavení, které není certifikováno.

Když je vše připraveno k instalaci, vzniká otázka: kdo nainstaluje zařízení a jak nainstalovat toto zařízení. V naší zemi neexistují pro montážníky žádné přísné požadavky. S určitými znalostmi, dovednostmi a nástroji můžete to udělat sami. Také šetří značné množství peněz. Je nutné vyzvat odborníky z firmy Gorgaz pouze k připojení plynu a prvního spuštění kotle.

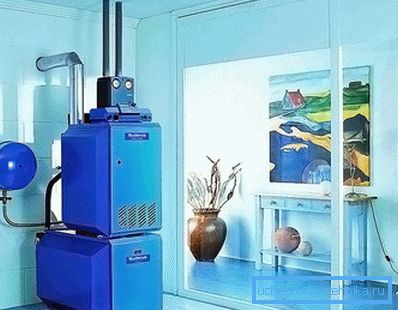

Montáž podlahového kotle

Montáž podlahového kotle

Za prvé by mělo být zřejmé, že při instalaci jakéhokoli topného zařízení je nutné dodržovat technické a požární bezpečnostní opatření. Proto instalujte podlahový kotel na pevný, tvrdý a nehořlavý povrch. Může to být pozinkovaný plech, betonový podstavec nebo azbestový plech. Ten může být položen v kotelně, kde nájemníci chodí poměrně zřídka, protože azbest vydává konvekční látky. Pevná základna pod kotlem by měla být proto, že hmotnost zařízení je několik desítek kilogramů.

Kotel musí být instalován ve vzdálenosti 10 cm od stěny s nehořlavým povlakem. Pokud je stěna ohněm, pak by měla být v prostoru kotle hotová s nehořlavým materiálem.

Po instalaci kotle na místě je nutné ji vyrovnat tak, aby nedošlo k žádné nerovnováze, která by mohla narušit jeho normální provoz. Pak připojte zařízení k topnému systému. Na vratném potrubí před vstupem do kotle je namontován předřazený filtr, který zpomaluje veškerý odpad z vodovodního systému před vstupem do kotle. Při napájení po kotli je nainstalována bezpečnostní skupina, expanzní nádoba a cirkulační čerpadlo (je-li to nutné).

Podlahový plynový kotel

Přístup k komínu se provádí délkou potrubí nejvýše 25 cm. Všechny spoje komínů musí být spolehlivě izolované, aby se zabránilo vnikání oxidu uhelnatého do domu. Před připojením k komínu je nutné kontrolovat průvan v komínu.

Po instalaci můžete pozvat plynové pracovníky, aby připojili plyn k kotli. To se provádí pomocí kovové trubky na montážním nebo skládacím spojení. Stejný odborník zkontroluje správnost instalace a provede první spuštění kotle. Pak napište akt uvedení do provozu.

Více informací o instalačních vlastnostech podlahového kotle naleznete v tomto videu:

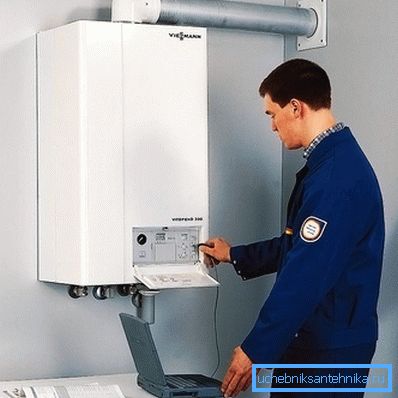

Instalace stěnového kotle

Instalace stěnového kotle

Sekvence práce se neliší od instalace podlahového kotle. Rozdíl spočívá v tom, že místo podlahy by měla být vybrána pevná stěna, která vydrží váhu kotle naplněné vodou.

Vzdálenost od kotle k podlaze je 80 cm a okno hořáku by mělo být na úrovni očí. Ukázalo se tedy, že upevňovací tyč by měla být nastavena ve výšce asi 160 cm. Je také třeba ji vyrovnat, aby kotle hladko viselo a pracovalo hladce.

Pokud je kotel přeplňován, měl by mít potrubí malý sklon směrem dolů pro odvod kondenzátu, který vzniká při odsávání plynu. Komínový kotel připojený k komínu, stejně jako podlahový kotel.

Kotelna

Před připojením kotle k topnému systému jej propláchneme z možných kontaminantů, které se během přepravy dostaly. Zvláště pokud byly ochranné kryty odstraněny. Pro splachování připojujeme vodu k jednomu z potrubí a počkáme, dokud neteče z druhé zásuvky. Přístup k topnému systému se provádí v závislosti na umístění napájecích a vratných výstupů. Nezapomeňte na filtr, bezpečnostní skupinu, expanzní nádobu.

A samozřejmě, posledním bodem instalace jsou zástupci plynárenské společnosti, kteří spojují plyn, kontrolují instalaci a provedou první spuštění.

Je lepší vidět, jak instalovat stěnový kotel, než číst o něm mnohokrát. Zveme vás ke sledování videa o funkcích instalace kotle na stěnu:

Je zřejmé, že tyto práce samy o sobě nejsou tak obtížné. Pokud však nemáte zkušenosti s používáním nástrojů a jasnou představu o tom, jak tuto práci dělat, je lepší svolat odborníky. Zejména proto, že najdete pracovníky za přijatelnou cenu.

Schémata

Níže jsou diagramy kotlů, jejich páskování a instalace koaxiálního komína:

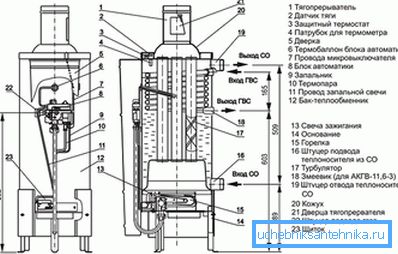

Schéma podlahového plynového kotle

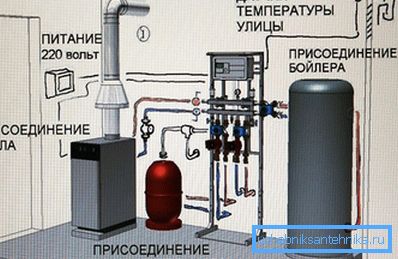

Schéma instalace plynového kotle s kotlem

Schéma instalace komínů

Vazba topného kotle

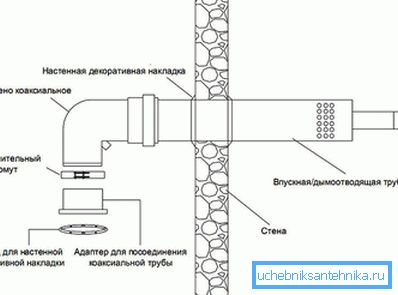

Koaxiální komínová sestava

Jediný kotel s kotlem

Schéma nástěnný kotel
