Instalace oběhového čerpadla do topného systému: funkce

V tomto článku budeme hovořit o tom, jak instalovat cirkulační čerpadlo do topného systému bez pomoci kvalifikovaných odborníků. Téma článku je relevantní, protože ve většině topných systémů se používají speciální dmychadla.

Navzdory skutečnosti, že některé topné kotle jsou vyráběny s integrovaným čerpadlem, většina kotlů je stále provozována pomocí dálkového tlakového zařízení.

Než zvážíme vlastnosti instalace, určujeme pro začátek jaké jsou důvody pro instalaci a použití cirkulačních čerpadel.

Potřeba cirkulačního čerpadla

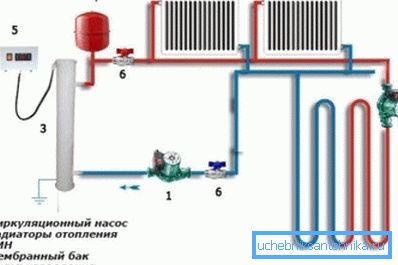

Nejběžnějším problémem při provozu vytápěcích systémů v soukromém domě je nerovnoměrné rozložení tepla. Při provozních okruzích s přirozenou cirkulací není neobvyklé, že se radiátory ohřívají v místnostech vzdálených od kotle, zatímco blízké baterie jsou již vroucí (zjistěte, jak je správně nainstalován dvoutrubkový topný systém).

V takových případech je nutné přijmout opatření, aby se chladicí kapalina mohla pohybovat intenzivněji přes systém.

Pro rovnoměrnější distribuci tepla potrubím a bateriemi dnes jsou použity následující metody:

• Instalace trubek o větším průměru ve srovnání s původně instalovanými trubkami.

Kompletní výměna trubek vlastním rukama je efektivní metoda, která vám umožní výrazně zvýšit výkon systému. Rozhodnutím o použití této metody však musíte mít na paměti, že budete potřebovat profesionální výpočet poměru průměru průřezu k délce trubky. Navíc bude cena potrubí pro výměnu celého systému značná a bude vyžadovat i čas instalace.

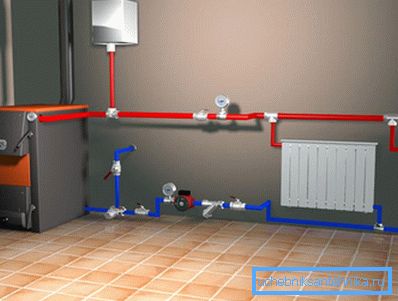

• Instalace do topného systému čerpadla pro nucenou cirkulaci chladicí kapaliny.

Instalace cirkulačního čerpadla do topného systému umožňuje bez nutnosti výměny potrubí, a tím snižuje čas a náklady na materiál.

Výsledkem instalace tohoto zařízení bude jednotnost teplotních indikátorů v celém domě. Navíc díky intenzivní cirkulaci chladicí kapaliny je možné vyloučit pravděpodobnost vzniku vzduchových zátek, což má pozitivní vliv na životnost topných zařízení.

Princip funkce a konstrukční prvky

Před instalací cirkulačního čerpadla pro topení zvažte princip fungování tohoto zařízení. Jak již bylo uvedeno, zařízení je navrženo tak, aby zajistilo nucenou cirkulaci chladicí kapaliny v uzavřeném systému.

Konstrukce čerpadla se skládá z elektromotoru, rotoru a hřídele s oběžným kolem. Všechny konstrukční prvky jsou uzavřeny v uzavřeném kovovém pouzdře.

Princip tohoto mechanismu je jednoduchý. Přístroj je namontován v ruptuře potrubí. Díky otáčení hřídele s oběžným kolem se chladicí kapalina urychluje v požadovaném směru.

Tlak, který je výsledkem otáčení oběžného kola, je zpravidla dostačující pro efektivní přesun tekutého média z kotle do nejvzdálenějšího bodu systému a zpět.

Hlavní odrůdy

Na trhu jsou k dispozici následující typy cirkulačních čerpadel:

1. Modifikace "suchého" typu, u kterého rotor nepřichází do přímého kontaktu s chladivem.

Pracovní část takového zařízení je izolována od elektromotoru těsnicími kroužky z nerezové oceli. Když mechanismus funguje, kroužky se vzájemně otáčejí. Kvůli tlakovému rozdílu na jedné a druhé straně kroužků je zajištěna správná míra těsnosti.

Mezi výhody tohoto řešení patří vysoká účinnost, dosahující 80%. Existuje však značná nevýhoda, protože tento typ zařízení je charakterizován nadměrným hlukem. Instalace by se proto měla provádět v odděleném zvukotěsném prostoru.

Čerpadla typu "suché" mají tři typy:

• vertikální úpravy s umístěním trysek na jedné ose a vertikální polohou motoru;
• horizontální úpravy s horizontálním motorem, výtlačné potrubí na tělese a sací potrubí na přední straně hřídele;
• blokové modifikace, ve kterých chladicí kapalina proudí ve směru podélné osy a je radiálně zobrazena na zátěži.

1. Čerpadla "mokrého typu" se liší od "suchých" protějšků tím, že oběžné kolo a rotor jsou v naloženém stavu.

V tomto případě chladicí kapalina funguje jako chladicí kapalina a maziva. Rotor je oddělen od motoru speciálním "sklem" vyrobeným z nerezové oceli.

Mezi výhody tohoto zařízení, zaznamenáváme nízkou hladinu hluku. Existuje však značná nevýhoda - účinnost mokrých čerpadel nepřesahuje 50%, což je o řádek nižší než ukazatele prokázané suchými analogy.

Jakmile se rozhodneme o výběru čerpacího zařízení, zvažte, jak ho nainstalovat.

Funkce instalace

V počátečním stádiu je třeba provést výpočet cirkulačního čerpadla pro vytápění. To se provádí podle následujícího vzorce:

Q = N / t2-t1,

kde Q je kapacita čerpadla, t je teplota na výstupu kotle a N je výkon topného zařízení.

Všechny tyto parametry lze nalézt v pokynech připojených k vybranému zařízení.

Návod k instalaci je jednoduchý, a proto se s tímto úkolem budete moci vypořádat sami bez zapojení specialistů.

• Před instalací si přečtěte příručku přístroje a schéma zapojení.

Důležité: Instalace by měla být provedena s očekáváním, že toto místo má snadný přístup.

• Vypusťte veškerou vodu ze systému.

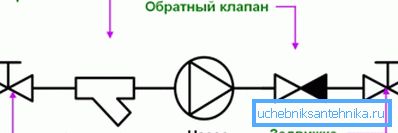

• Odřízněte trubku, jak je uvedeno na obrázku.
• Namontujte čerpadlo podle pokynů.
• Přístroj je připojen ke standardní elektrické síti 220 V.

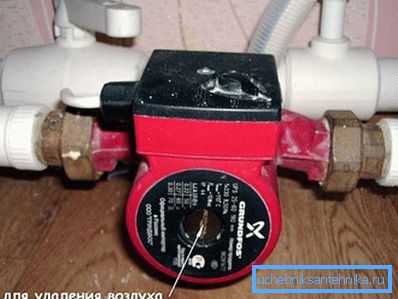

• Po dokončení instalace se systém naplní vodou a z něj se stáhne přebytečný vzduch. Poté můžete zapnout čerpadlo.

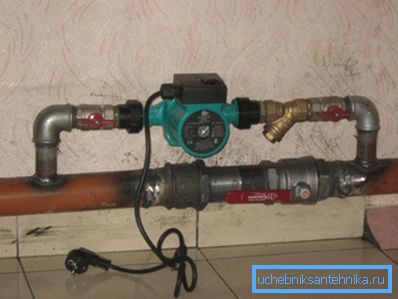

Důležité: Během instalace je vhodné obcházet (bypass). Díky tomuto bypassu bude systém fungovat přirozeným způsobem s vypnutým napájením.

Závěr

Takže jsme se podívali na to, jak a jakým zařízením lze vytápěcí systém více funkční a produktivní. Zbývá koupit vhodné čerpadlo a provést jeho instalaci (viz také článek Testování topného systému: účel, funkce, postup práce).

Další užitečné informace k tomuto tématu naleznete v tomto článku.
