Instalace hliníkových radiátorů pro vytápění: výběr typu

Hliníkové baterie jsou mnohem jednodušší než běžné litiny, takže je můžete nainstalovat sami bez pomoci. Účinnost topného zařízení závisí také na správnosti jeho instalace, takže je vhodné zabývat se touto problematikou.

Přípravná fáze

Před instalací hliníkového radiátoru s vlastními rukama se musíte rozhodnout o několika bodech:

• ujistěte se, že je dostatečná tepelná kapacita zařízení. Může se jednat o takovou situaci, že zakoupená baterie má nedostatečný přenos tepla kvůli nízké teplotě chladiva na vstupu. V tomto případě stačí přidat několik sekcí, jak je to popsáno níže;
• zkontrolujte velikost. Moderní ohřívače přenášejí teplo do místnosti nejen díky radiaci z povrchu, ale také díky konvekci, takže parapet by neměl být příliš blízko k ní;

Dávejte pozor! Tvar hliníkových ploutví je vysvětlen skutečností, že je nezbytné nasměrovat proudění vzduchu ze zdola nahoru.

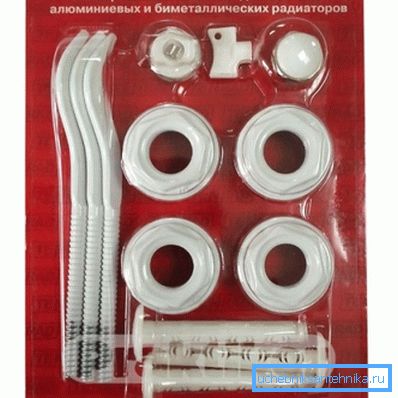

• rozhodnout o typu spojovacího prvku. V zásadě obsahuje kompletní sada obvykle fixační prvky, aby se ohřívač jednoduše zavěsil na stěnu. Ale někdy je lepší zakoupit oddělené držáky pro montáž na podlahu (zejména proto, že cena je levná), tato volba je vhodná, pokud je baterie instalována v tenké sádrokartonové příčky nebo prostě nechcete vyvrtat díry ve stěně.

Vyberte typ připojení

Před instalací hliníkových radiátorů by se problém s typem připojení měl vyřešit. Tepelné emise topného zařízení přímo závisí na tom.

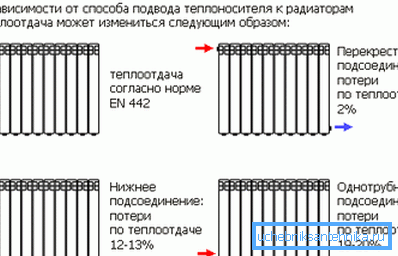

Možné možnosti připojení ohřívače jako:

• diagonálně (to je také kříž) - v tomto případě je chladicí kapalina dodávána z horní části ohřívače a chlazená chladicí kapalina vychází na opačné straně od spodku. Díky tomu se baterie zahřívá rovnoměrně a ztráty nepřesahují 2%;
• při jednosměrném připojení je ztráta o něco více, až o 5%;

Dávejte pozor! Pokud počet ohřívačů překročí 12, jednosměrné připojení je neúčinné. Faktem je, že vzdálené úseky s tímto způsobem připojení se jednoduše neohřívají.

• se spodním připojením (dodávka a návrat z různých stran) ztráty činí 12-13%;
• spodní jednosměrné připojení je nejnevýhodnější z hlediska přenosu tepla baterie. Ztráty mohou být až o 20%, ale potrubí může být skryto pod podlahou, takže se také často používá tento způsob připojení.

Technologie instalace

Celý proces lze rozdělit do dvou fází - nejprve jsou instalovány upevňovací prvky pro baterii a poté jsou jednoduše zavěšeny na konzolách a připojeny k napájecímu a zpětnému toku. Poté bude nutné zkontrolovat těsnost spojů a nezapomeňte na boky zavřít zbytečné otvory. Pokud jsou požadovány další úseky, postupujte před montáží upevňovacích prvků do stěny.

Přidat sekci

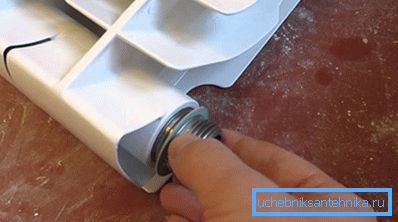

Chcete-li do chladiče přidat další část, budete potřebovat 2 bradavky s levým a pravým závitem na obou stranách, a proto potřebujete také tepelně odolné těsnění pro mimořádné těsnění.

Pokyny pro přidání části baterie vypadá takto:

• ohřívač musí být umístěn na podlahu, stůl nebo jiný vodorovný povrch;
• pak jsou bradavky vloženy do otvorů na radiátoru, aniž byste zapomněli na těsnění;
• k nim je připojen další úsek a otáčením bradavek je část postupně přitlačována k baterii;
• současně by se obě bradavky měly postupně otáčet, doslova o 1-2 otáčky, to je nutné, aby se úsek nekroutil a kovový sběrač nebyl deformován.

Po přidání sekcí bude nutné pouze zkontrolovat těsnost spojů a můžete pokračovat v instalaci ohřívače.

Instalace a připojení radiátoru

Nejčastěji se pro hliníkové radiátory používají pouze upevňovací prvky na stěnu, jejich hmotnost je několikrát menší než u litiny, takže další podpěry ze spodku jednoduše nejsou potřeba.

Počet upevňovacích prvků závisí na tom, kolik sekcí je v ohřívači, a také jsou upevněny upevňovací prvky nejen nahoře, ale také na spodní straně zařízení. S počtem oddílů do 9 je v horní části přístroje nainstalováno pouze jedno připojení a ve spodní části 2 je uvedeno podrobnější údaje.

Závislost počtu konzol na počtu sekcí chladiče

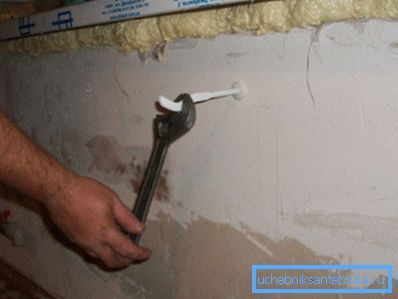

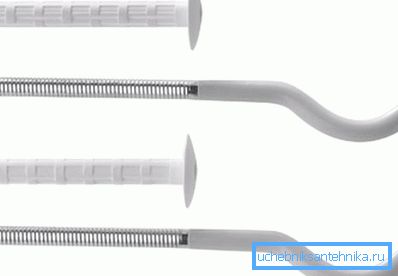

Pokud jde o správnou instalaci hliníkových radiátorů, práce začínají označením montážních otvorů. Navzdory nízké hmotnosti ohřívače je nejlepší použít kotvy. Otvor je jednoduše vyvrtán pod držákem, pak je do něj vložena plastová část a poté je do něj opatrně vložena kovová konzola.

V tomto případě se plastová vložka roztahuje a je pevně upevněna díky třecí síle. To je dost na to, aby vydrželo zatížení nejen z hliníku, ale také z těžší baterie.

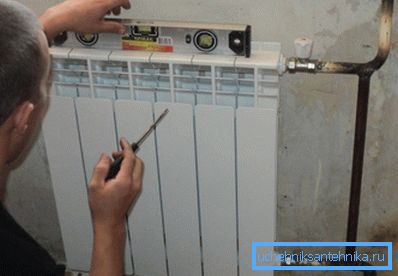

Poté zůstává pouze řešit problém, jak zavěsit hliníkový chladič. Jediným požadavkem v této fázi je vyrovnání na úrovni stavby. Se silným zkreslením se ohřev topného zařízení výrazně zhorší, a proto bude přenos tepla menší.

Při připojení na napájecí a vratné potrubí se doporučuje používat kulové kohouty, aby bylo možné během průsaku rychle zablokovat proud chladiva do chladiče. Aby nedošlo k rušení provozu topného systému, bude zapotřebí zařízení bypass (propojka), které umožní cirkulaci chladicí kapaliny kolem vypnutého topného zařízení.

Podlahové konzoly

Tento typ upevnění se používá v případech, kdy stěna nemá dostatečnou únosnost, nebo vzhledem k velikosti ohřívače nemá smysl zavěšení (v případě nízkých radiátorů).

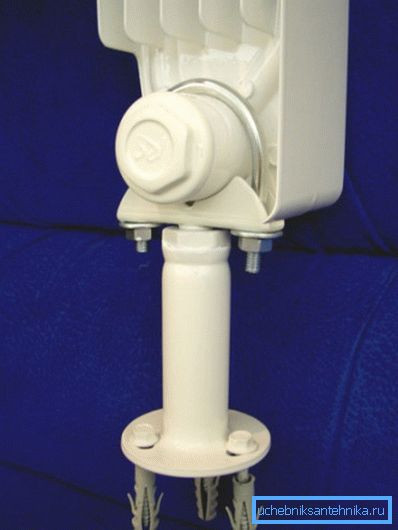

Konstrukce držáků tohoto typu je podobná - je to plastová nebo kovová noha s širokou podešví (pro větší stabilitu), v horní části je vybrání pro montáž radiátoru a upevňovací konzoly. Někdy namísto držáku používala malý ohebný řetězec (strukturálně podobný řetězu řetězu). Upevnění je nutné, aby se v případě náhodného kontaktu s tímto chladičem nedostal.

V případě montáže na podlahu je problém s instalací hliníkových radiátorů snadněji vyřešit. S počtem oddílů do 12-15 budou potřebné 2 konzoly, s větším počtem alespoň 3. Spojovací prvky jsou umístěny na podlaze, zpravidla jsou upevněny kotvami nebo obyčejnými šrouby (u dřevěné podlahy).

Montáž na podlahu se obvykle používá pro ohřívače s nízkou nebo střední výškou. Pokud je vzdálenost mezi nápravami vyšší než 500 mm, doporučuje se spolehlivě připevnit baterii ke stěně nahoře. V tomto případě je samotné upevnění nezbytné pouze pro stabilitu ohřívače, celé zatížení dopadne na podlahové konzoly.

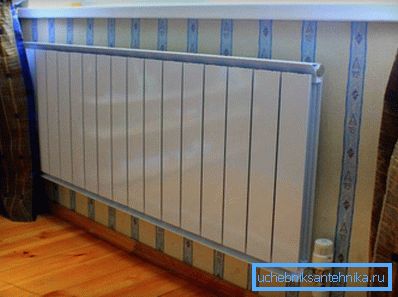

Na konci

Proces montáže hliníkových modelů se prakticky neliší od instalace konvenčních litinových nebo bimetalových baterií. Používají se stejné typy spojovacích prvků a technologie zůstává stejná. Kromě standardních konzolí na stěnu lze také použít podlahové držáky, někdy je to jediná možná možnost instalace. Navrhované informace pomohou nejen správně nainstalovat baterii, ale také zvolit vhodný typ připojení.

Video v tomto článku zobrazuje proces montáže a montáže hliníkového chladiče.
