Instalace čerpadla pro vytápění soukromého domu

16-04-2018
Vytápění

Aby bylo možné efektivně provozovat soukromý systém vytápění domů, je někdy nutné použít instalaci dodatečného vybavení. Kotel, potrubí a radiátory někdy nestačí k zajištění dostatečné úrovně tepla při minimální spotřebě paliva. Jednou z těchto doplňkových jednotek je oběhové čerpadlo. Instalace tohoto zařízení pomůže výrazně zvýšit účinnost vytápění a snížit náklady. A jak nainstalovat čerpadlo pro vytápění soukromého domu bude popsáno v tomto článku.

Jaké jsou typy zařízení

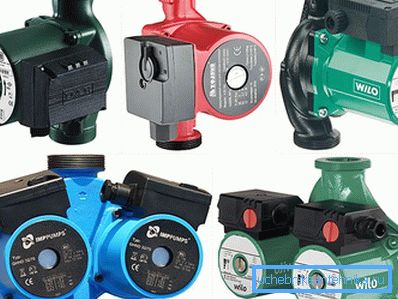

Typy čerpadel pro vytápění

Při navrhování vytápěcího systému domu není nutné do něj vkládat oběhové čerpadlo. Všechno může fungovat bez této přídavné jednotky. Čerpadlo však poskytuje významné výhody:

  • Za prvé, jeho instalace zajišťuje normální cirkulaci chladicí kapaliny. Pokud se ohřátá voda pohybuje gravitací systémem, dostane se k některým radiátorům a dokonce i k nejvzdálenějším topným zařízením s výrazně nižší teplotou. Instalace čerpadla umožňuje rovnoměrné zahřátí všech prvků systému.
  • Za druhé, začlenění čerpadla do systému usnadní jeho instalaci. Tato jednotka umožňuje sledovat sklon potrubí. Samotné čerpadlo bude cirkulovat chladicí kapalinu, takže není nutné měřit všechny parametry.

Ale použití dodatečného vybavení má negativní strany. Čerpadlo je napájeno elektřinou. Tato funkce způsobuje další náklady na topný systém a přitom je nestálý. Pokud dojde k výpadku napájení, může být v domě v pohodě.

I přes malé nevýhody jsou oběhová čerpadla široce využívána v topných systémech soukromých domů. A co to jsou? V jeho jádru jednotka používá elektrický motor umístěný v nerezovém tělese. Navíc je zařízení vybaveno oběžným kolem, které cirkuluje chladicí kapalinu v systému.

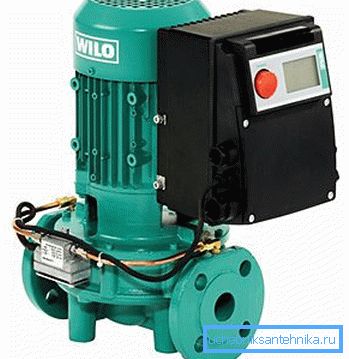

Čerpadlo suchého rotoru
Podle principu provozu jsou cirkulační čerpadla rozděleny na:

  • suché;
  • mokré

V prvním případě je jednotka vybavena těsnicí přepážkou, která zabraňuje vniknutí vody dovnitř. Taková čerpadla mají vysokou účinnost - až 80%, ale ne bez jejich nevýhod. Za prvé, zařízení suchého typu jsou náročnější na servis. Za druhé, takové pumpy jsou velmi hlučné, takže jsou instalovány v samostatné místnosti.

Zařízení pracující na principu mokré, nepotřebují pečlivou údržbu a nevyzařují hlasitý zvuk. V tomto případě se oběžné kolo a rotor motoru umístí do chladicí kapaliny, která navíc hraje roli mazání a chlazení. Ale tato zařízení mají také své nevýhody - to je v porovnání s předchozí verzí nízká, efektivita práce (pouze asi 50%).

Montážní práce

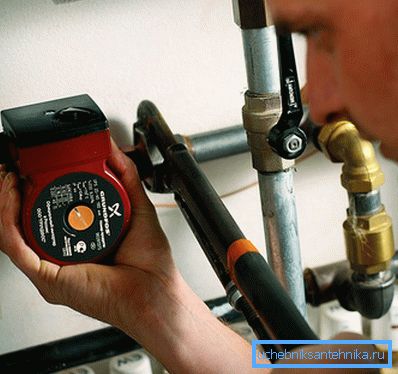

Instalace čerpadla

Nyní mluvte o tom, jak umístit čerpadlo do topného systému. Na začátku byste měli vybrat správné místo pro instalaci. Jednotka musí zajistit rychlý pohyb chladicí kapaliny z kotle na všechny radiátory. Obecně platí, že bez ohledu na to, zda je používán dvoutrubkový nebo jednorázový topný systém, je cirkulační čerpadlo namontováno v blízkosti kotle na vratném potrubí.

Často se u domácích systémů používají zařízení, která fungují na principu "mokré". Samotný průběh práce na instalaci zařízení s vlastními rukama vypadá takto (zvažte příklad montáže na již operačním systému):

  • Především se kotel zastavuje a chladicí kapalina je vypuštěna. Pokud systém funguje již řadu let, je vhodné, aby všechny potrubí a radiátory byly hydrogenovány.
  • V oblasti zvolené pro instalaci cirkulačního čerpadla provádíme obchvat nebo obtok. Tyto dodatečné podrobnosti jsou nezbytné pro to, aby celý systém vytápění fungoval, když je zařízení vypnuto nebo přerušeno a dokonce i odstraněno. Při uspořádání obchvatu používáme trubky o menším průměru než ostatní.
  • Instalujeme čerpadlo. Při provádění této práce je nutné pečlivě sledovat orientaci jednotky. Faktem je, že čerpadla pracující na mokrém principu musí být zcela ponořena do oběžného kola a chladiče rotoru. Pokud se tak nestane, je jejich účinnost výrazně snížena. Navíc jednotka zvyšuje opotřebení, protože chladicí kapalina je mazivo pro všechny části zařízení.
  • Dále nainstalujte další položky. Na přívodní a odtokové potrubí čerpadla musí být namontovány kulové kohouty. Poskytují možnost vyjmout jednotku pro opravy nebo údržbu. Navíc na vstupu vložte filtr, který zabrání vniknutí suspendovaných částic do přístroje a prodlouží jeho životnost.

Poté jsou všechna spojení uzavřena silikonovým těsněním a systém může být spuštěn. Je třeba si uvědomit, že pro efektivní fungování je nutné vypustit vzduch a to je třeba provést vždy před zapnutím cirkulačního čerpadla.

Video

Toto video zobrazuje instalaci cirkulačního čerpadla GRUNDFOS v topném systému:

Foto

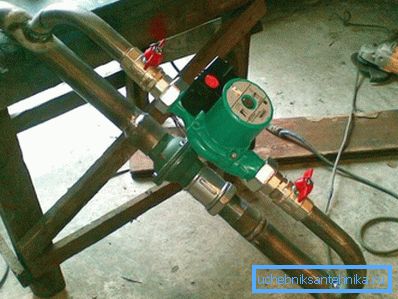

Příprava čerpadel pro instalaci v systému

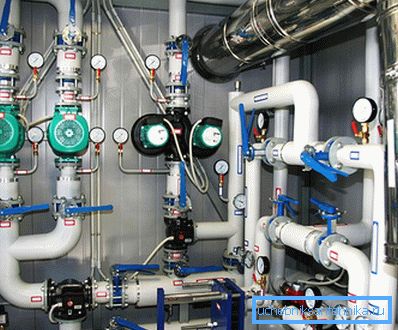

Čerpadla v topném systému

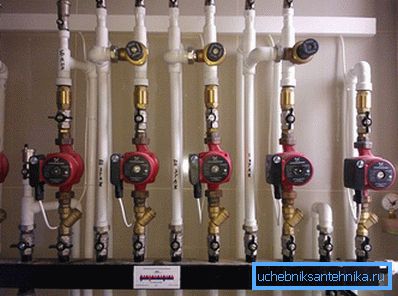

Čerpadlo pro každou větev

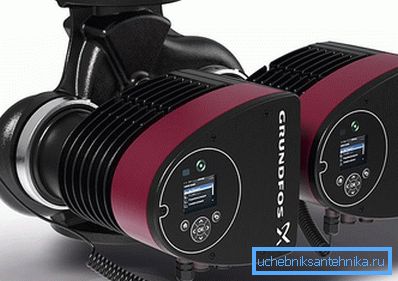

Systém dvou plně cirkulačních čerpadel

Čerpadlo pro úsporu energie pro domácnosti
