Infračervená uhlíková podlaha

10-01-2018
Vytápění

Infračervená uhlíková podlaha se vztahuje na inovativní typy vytápění. Pokud jde o účinnost, překračuje všechny známé topné systémy. Jeho účinek na tělo je podobný generátoru aeroin v tradiční medicíně. Bylo vědecky potvrzeno, že "záření života", jak se nazývá infračervené spektrální záření, přispívá k eliminaci toxinů z těla, brání stresu a zabraňuje tvorbě maligních buněk. Další taková podlaha se nazývá inteligentní, protože ohřívá předměty, lidské tělo, nábytek v místnosti, chladný vzduch. Má schopnost samoregulace: když teplota topného tělesa stoupá, kompozitní materiál podlahy ohřívané uhlíkovými vlákny snižuje elektrický odpor a v důsledku toho se snižuje výkon infračerveného záření.

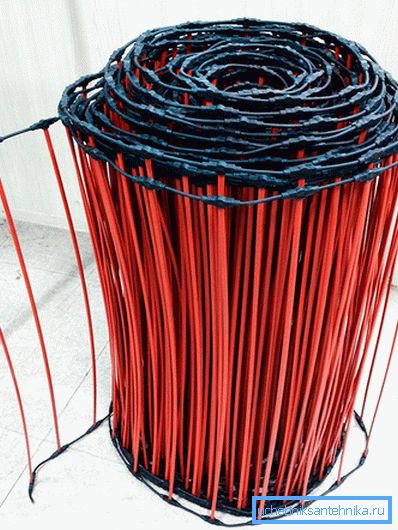

Vlastnosti a pohledy

Vlastnosti a pohledy

Kromě účinnosti (spotřeba 25-40 W / m? Za hodinu) a ochrany před přehřátím má uhlíková podlaha několik dalších výhod:

  • spolehlivost, odolnost vůči korozi a požáru, výbuch, díky špičkové technologii a přítomnosti ochranné vrstvy cementového potěru;
  • vzhledem k nízké hmotnosti konstrukce nevytváří zatížení podlahy a nosných konstrukcí místnosti
  • nevytváří elektromagnetické záření.

Existují dva typy systémů:

  1. Jádrové rohože.
  2. Karbonový film.

Rodové termomaty jsou elastické konstrukce o šířce 83 cm a délce až 25 m. Každá rohož může být řezaná na více než 10 cm. Tyče jsou paralelně zapojeny do elektrického obvodu, proto selhání jednoho prvku neovlivní práci ostatních.

Každá tyč je tvořena uhlíkem, stříbrem a grafitem a je uzavřena v ochranném obalu třívrstvého polyethylenu. Když se na konce tyče aplikuje elektrické napětí, indukuje infračervené vlny.

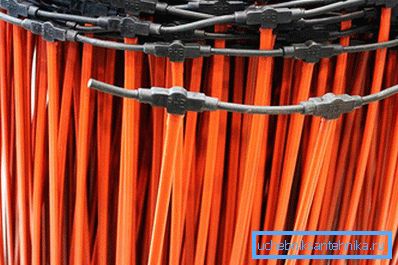

Topné články

Ohřívací fólie ohřevu infračerveného filmu (IPO) se skládá ze dvou polypropylenových vrstev s páskem směsi uhlík-grafit pokrytá na vnitřní straně tiskárny.

Pokládka filmu, na rozdíl od tyčí, nevyžaduje pronikání a nalévání cementovým potěrem. Na fólii jsou položeny parkety, lamináty nebo jiné povlaky.

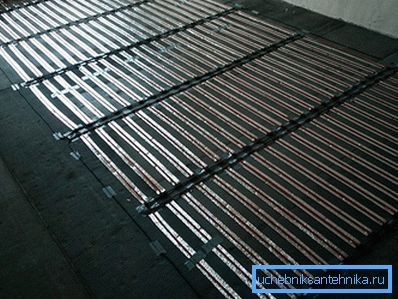

Pilírování a elektrické připojení

Pilírování a elektrické připojení

Technologie pokládky a spoje podlahového vytápění je jednoduchá a nevyžaduje speciální dovednosti. Postup instalace:

  1. Povrch před pokládkou je vyrovnán cementovým pískem a je řízen hladinou. Dovolené nepravidelnosti jsou 3 mm.
  2. Provádíme hydroizolaci, povrch pokryjeme skleněným polyethylenovým filmem o tloušťce 50-100 mikronů.
  3. Horní položení izolačního podkladu s reflexní vrstvou tak, aby se teplo "nedostalo na podlahu". Používáme pro tento materiál pěnové materiály s mylarovým povlakem: Armofol nebo Planex. Izolace musí být položena reflexní stranou nahoru. Klouby jsou upevněny lepicí páskou.
  4. Řez a položte pás. Délka jednoho pásu by neměla přesáhnout 20-25 m. Páska by měla směřovat ke stěně pomocí zásuvky, ze které bude napájeno. Na této straně jsou také instalovány elektrické propojky a je namontován termostat. Provádíme zahloubení v podlaze pod pásem a v vlnité trubici namontujeme teplotní čidlo. Vhodný snímač teploty, například model SF-7? 30. Vzdálenost mezi okraji pásů by měla být 5 až 8 mm, překrývající pásky jsou zakázány. Je nutné vyhnout se padajícím nástrojům na povrch fólie a nepokoušet se na rozložené termoelementy systému.
  5. Paralelně propojujeme úseky pásů do elektrické sítě pomocí vodičů se svorkami - svorkami na koncích. Upínací stopky musí být na konci drátu bezpečně obepnuty. Vhodná délka drátu je 2,5 mm. Klíny je třeba upevnit na kontakty pásu. Jedna strana by měla vniknout mezi vrstvy polymeru v IPO, druhá strana spony je namontována na měděné sběrnici venku. Umožňuje připojení šroubů. Pokládací dráty a vyčnívající spojovací prvky mohou být v drážkách - drážkách. Pro izolaci vodivých částí používáme tlustostěnné tepelně smrštitelné trubky, izolační pásy v systému a asfaltový tmel.
  6. Připojte snímač teploty pomocí regulátoru teploty. Napájecí napětí je dodáváno přes regulátor teploty. Po aplikaci napětí zkontrolujeme provoz všech úseků, věnujeme pozornost uniformitě vytápění a eliminujeme problémy.

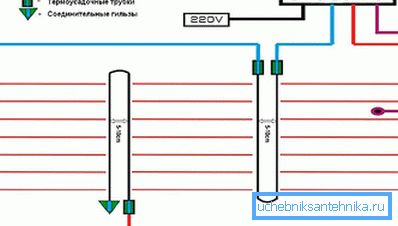

Schéma zapojení uhlíkového podlahového vytápění do sítě

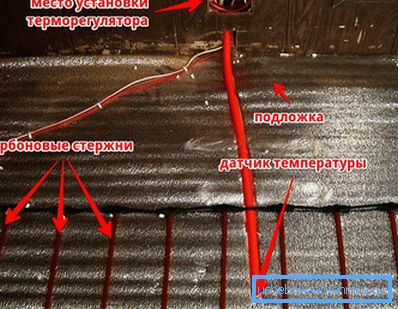

Napájení řady

Je důležité zkontrolovat kontakty - připojení by nemělo způsobit jiskření nebo ohřívání víc než celý topný povrch.

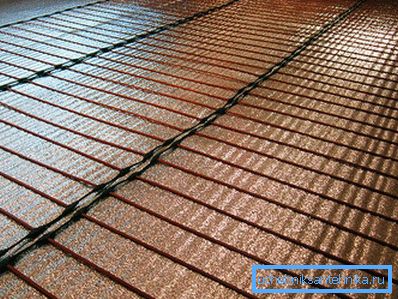

Ekonomická uhlíková podlaha

Poté může být systém uveden do provozu. Pokud máte zkušenosti s kladením infračerveného uhlíku na teplou podlahu, sdílejte své zkušenosti v komentářích k článku.
