Indukční ohřívací kotel sám

07-09-2018
Vytápění

Zvýšení nákladů na energii vede k tomu, že majitelé domů s individuálním vytápěním hledají možnosti úspor, při kterých lze získat maximální teplo z minimálního paliva a od něj odvozené energie. Jedním z topných zařízení, která splňuje tyto požadavky, je indukční kotel. Tento přístroj je napájen elektřinou, má koeficient účinnosti téměř sto procent.

Průmysl nabízí dobrou volbu takového topného zařízení, ale jako ekonomiku můžete vytvořit vlastní indukční topný kotel s vlastními rukama. V tomto článku budeme hovořit o instalaci indukčního topného kotle.

Důvody pro vysoký výkon

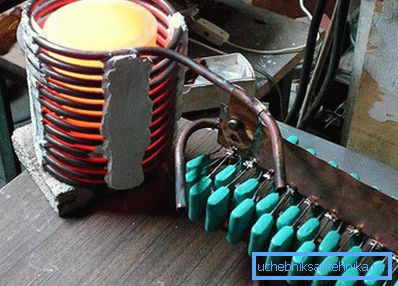

Princip fungování indukčního kotle

Chcete-li pochopit, proč jsou indukční kotle tak účinné, musíte pochopit, jak fungují. Tajemství je přeměnit elektrickou energii na tepelnou energii způsobenou magnetickou indukcí. Nejběžnější kotel má dva okruhy a skládá se z:

  • schránky;
  • jádro;
  • primární obrys;
  • vysokofrekvenční střídač s plynulou regulací proudu;
  • tepelná a elektrická izolace.

Primární obvod je spirála měděného drátu. Převádí energii elektřiny na vířivé proudy a vytváří tak magnetické pole. To je vlny tohoto pole, které spadají na sekundární okruh, ohřívat chladicí kapalinu. Kovový drát uvnitř jádra je sekundární okruh a topný článek. Voda z výtahu, vstoupí do kotle, ohřeje se a díky indukci se přesune do výstupu z topného systému.

Jednoduchá volba

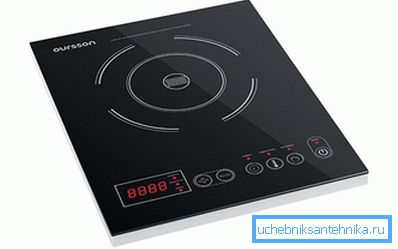

Indukční ohřev sporáku

Nejjednodušší kotel je možno sestavit doma, s dovednostmi pracovat se svařovacími stroji, stejně jako bruska. Před výrobou kotle je třeba připravit čtvercovou trubku o rozměrech 50 × 50 mm a tloušťce stěny 2 mm. Výrobní proces naleznete v sekci Video.

Rozměry trubky a tvar trubky se mohou lišit, pouze tloušťka stěny by neměla být malá.

  • Pomocí brusky je nutné řezat profilovou trubku na délku 50 cm a budou potřebovat 5-6 kusů (vše závisí na šířce použité indukční dlaždice).
  • Navíc je třeba připravit dva prvky o délce 25 nebo 30 cm (závisí to na tom, kolik sekcí bylo vybráno).
  • Části 50 cm svařené dohromady. Všechny by měly být umístěny vertikálně. Nejprve je možné je upevnit rukavicemi v troubě a pak je dobré vařit všechny klouby.
  • U dvou dodatečných polotovarů je nutné proříznout jednu stranu a vytvořit profil ve tvaru U.
  • K dokončenému modulu s 5 prvky jsou na spodní a horní části svařeny dva segmenty s jednou odstraněnou stěnou. Jejich cílem je sloučit všechny jednotlivé části do obrysu.
  • Dále je nutné hermeticky připravit vytvořené otvory po stranách.
  • Vkládá se vstup a výstup. Měly by být umístěny diagonálně, jeden pod a druhý výše. Můžete použít trubku? ". K nim jsou svařeny dvě větve s nitěmi, které usnadňují montáž do dokončeného topného systému.
  • Všechny švy po svařování se čistí pomocí brusky. Hotová struktura je odmaštěna a natřena.
  • Zařízení je namontováno ve stanoveném obrysu. Níže je dodáván chladicí médium s reverzním proudem na horní - výstupní trubku.
  • V roli vytápěcího prvku slouží obvyklá indukční kamna. Je třeba získat desku s možností nastavení proudu a teploty.
  • Je umístěn za kotlem blízko zadní stěny.
  • Voda, která prochází touto strukturou, se může zahřát. Systém musí mít expanzní nádobu a čerpadlo s nuceným oběhem.

Stejnou možnost lze provést také v horizontální verzi. K tomu potřebujeme profilovou trubku o rozměrech 20 až 25 cm, jejíž dva konce jsou svařeny kovovými zátkami a tvoří uzavřenou nádobu. V horní stěně jsou řezány dva otvory, v jednom z nich je ventil na vypouštění vzduchu namontován, v druhém je potrubí, přes které do systému proudí voda. Na straně je zpětné potrubí odříznuto.

Zkomplikujte zařízení

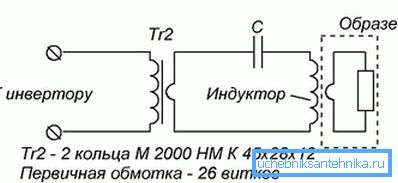

Rozložení zařízení

Základem níže popsané možnosti je koncept, který se používá v průmyslové výrobě indukčních kotlů. Pro sestavení hotového výrobku potřebujeme následující komponenty:

  • kovová trubka o průměru 160 mm a délce 500 mm;
  • kovová trubka 25 mm, délka 500 mm;
  • epoxidová pryskyřice;
  • měděný drát s průřezem 2,5 mm2;
  • vysokofrekvenční měnič (lze jej převzít z invertorového svařovacího zařízení nebo indukční desky);
  • protipožární textilie.

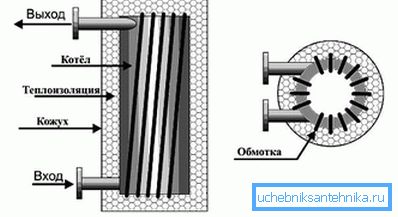

Přístroj je domácí indukční kotel

Z nástrojů budeme potřebovat svařovací stroj, bruska, křídu pro značení. Provádíme následující kroky:

  • První věc, kterou musíte potlačit potrubí menšího průměru na obou stranách. Provedeme to tak, že po celém obvodu čelního čela děláme řezy přes 5 mm. Výsledné segmenty se ohýbá uprostřed a vaří. Mohou být namísto toho použity dva polokruhovité nebo kuželovité špičky.
  • Dále upevněte trubku v trubici s větším průměrem. Je umístěn uprostřed a připojen k rozšiřujícím žebry. Mohou být vyrobeny ze šrotového plechu. Za prvé, připojí se k jejich uchycení a potom se kloub vřeje na vzdálenost, kterou elektroda dosáhne.
  • Dalším krokem bude svařování konektorů na velkém pouzdru. Předtím bude muset dělat otvory pod trubkou 1 "a nainstalovat závitové bradavky.
  • Celá konstrukce je dobře čištěna a odmaštěna.
  • Epoxidová pryskyřice se smísí s tvrdidlem v poměru 2: 3.
  • Tkanina je pokrytá lepidlem a obalená kolem trubky. Poté by měl stát až k úplnému ztuhnutí.
  • Dvě indukční cívky jsou vyrobeny z připraveného drátu. Za tímto účelem jsou na horní a dolní straně vinuté 54 otáček. Mezi nimi je důležité zachovat stejnou vzdálenost. Po dokončení navíjení je celý vodič pokryt epoxidem. Zhora je chráněna tepelně odolnou lepicí páskou.
  • Cívky ke zdroji vysokofrekvenčního napětí jsou zapojeny paralelně.
  • Celá konstrukce je umístěna v ochranném pouzdře, aby nedošlo k poškození vodičů.
  • Jednotka je namontována do topného okruhu. Musí existovat čerpadlo, které zaručí nucený oběh.

Konce malé trubky jsou uzavřeny, aby se zajistilo průchod vody ke stěnám velké trubky. Pokud tomu tak není, kapalina projde středem a nebude mít čas zahřát.

Další možnost

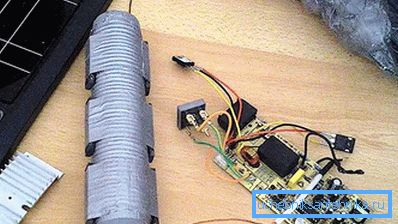

Indukční kotel, plastová trubka

K jeho výrobě budete potřebovat plastovou trubku o průměru 63 mm a délce 50 cm, ocelový drát o průměru 3 mm, měděný vodič s průřezem 2,5 mm2 a délku 11 metrů.

  • Ocelový drát je rozřezán na délku 7 cm a je umístěn v plastovém potrubí.
  • Dva adaptéry jsou připájeny do zásuvky na závitovém připojení 1. "Na obou stranách jsou hrubé filtry přišroubovány přes bradavky o 1".
  • Paralelní textilní pásy jsou nalepeny na povrch trubky.
  • Na nich jsou položeny cívky měděného vodiče. Vzdálenost mezi nimi by měla být stejná. Poté se naplní epoxidovou pryskyřicí.
  • Výrobek je namontován v potrubí topného systému a je připojen ke zdroji vysokofrekvenčního napětí.

Počet závitů, stejně jako délka vodiče, musí být vybrána empiricky, jelikož délka a kapacita systému se pro každý z nich liší. Ocelový drát, ohřátý z indukčních proudů, dodá teplotu vody, která projde potrubím. Tato možnost nemůže být použita jako samostatné zařízení, ale bude to skvělý doplněk k hlavnímu zdroji, který ušetří spotřebu topné tekutiny.

Výhody a nevýhody plastových trubkových kotlů

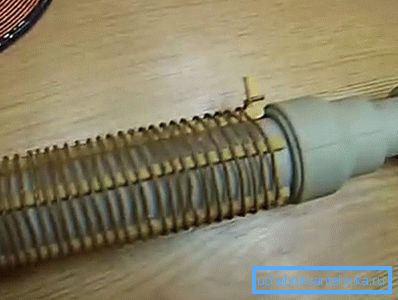

Domácí plastový trubkový kotel

Výhody indukčních kotlů:

  • Voda v topném systému se ohřívá dvakrát rychleji a má dvojí ohřev.
  • Setrvačnost je mnohem nižší než při použití plynových nebo jiných palivových kotlů.
  • Magnetická indukce zabraňuje tvorbě šupin.
  • Tichá práce.
  • Není třeba vyčistit a udržovat kotel.

Jako každý jiný jev nebo konstrukce mají indukční kotle své nevýhody:

  • Před použitím se musí ujistit, že jádro je zcela naplněno vodou a že v průběhu provozu hladina vody nespadá, jinak se plast jednoduše roztaví.
  • Kotel může být používán pouze v uzavřeném vytápěném systému.
  • Vysoká cena průmyslových vzorů.

Výkon kotle musí zajistit dostatečnou úroveň vytápění v místnosti. Nejvhodnější vzorec: 1 kW na 10 m2.

Indukční kotel je skvělou alternativou k jiným topným zařízením. Pokud je to možné doma, dovednosti práce s montáží nástrojů a zařízení, schopnost instalovat vytápěcí zařízení, pak můžete takové zařízení vytvořit sám. Pokud si nejste jisti sami, je lepší koupit připravený kotel a vyzvat odborníky, aby ho nainstalovali.

Video

Podívejte se na video, které ukazuje, jak můžete samostatně vyrobit indukční elektrický kotel:

Toto video ukazuje výrobní proces kotle pro indukční dlaždice:
