Hliníkový objem chladiče: specifikace a výpočet výkonu
Pro autonomní vytápění ve chvíli, kdy stavební trh nabízí velké množství různých topných zařízení, včetně hliníku, a jejich výkon závisí na tom, kolik vody je v hliníkovém radiátoru, tedy na kapacitě.
Samozřejmě to není jediný faktor, který ovlivňuje přenos tepla - zde je také zahrnuto uspořádání ohřívače, ale v současné době mluvíme o sekčních bateriích, jejichž velikost (počet sekcí) lze libovolně měnit. Podrobněji o těchto ohřívačích budeme hovořit níže v textu a navíc ještě chceme nabídnout tematickou ukázku videa v tomto článku.
Hliníkové ohřívače
Technické specifikace
Dávejte pozor! Pokud chcete koupit kvalitní výrobky, pak při nákupu věnujte pozornost jeho hmotnosti. Instrukce tak naznačuje, že hmotnost jedné části nesmí být menší než kilogram a sestavení baterie s břitovými destičkami v deseti sekcích nesmí být menší než 11 kg!
Objem jedné části hliníkového chladiče závisí do značné míry na způsobu jeho výroby a existují pouze dvě takové metody - jde o vstřikování a extruzi.
- Odborníci považují výrobu za metodu vstřikování za technologicky vyspělejší - umožňuje získat celosvětově svařovanou průřezovou budovu. Samozřejmě existuje šev, ale provádí se pomocí odporového svařování. Samozřejmě, cena těchto produktů je o něco vyšší.

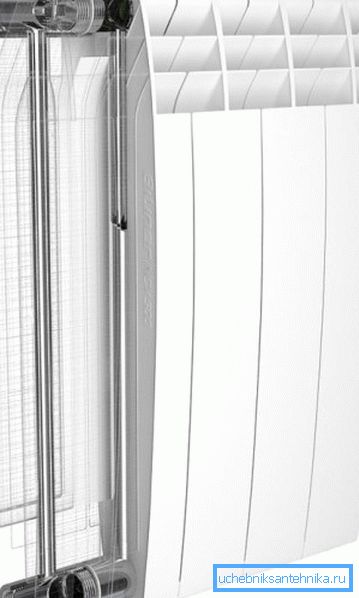

- Metoda lisování nebo extruze je proces, při kterém se ze slitiny s velmi vysokým obsahem Al (98%) vytlačuje několik prvků.. Jsou spojeny mechanicky a používá se vysoce kvalitní lepidlo. Výrobky získané vytlačováním mají vysokou odolnost proti korozi a jeho hlavní nevýhoda (slabý bod) může být nazývána metoda mechanického připojení.
- Nejen objem vody v hliníkovém radiátoru vytápění, ale i jeho tvar - žebrovaný a průřez pomáhá určit výkonnostní vlastnosti.. Drážkování umožňuje co nejvyšší kontakt se vzduchem v místnosti, což přispívá k jeho rychlému ohřevu a úseky umožňují snížit a zvětšit zařízení podle potřeby v závislosti na objemu vytápěné místnosti.
- Kromě toho je antikorozní ochrana natírána ve dvou vrstvách.. Malířské práce se obvykle provádějí na specializovaných výrobních linkách, které obsluhuje jen málo lidí (viz foto výše). Takové procesy se provádějí ve dvou fázích - nejprve se první vrstva aplikuje anaforézou, která zajišťuje protikorozní ochranu a stabilitu barev pro další povlak. Druhá vrstva je již nastříkána na práškovou smaltu, kterou vidíme na hotovém výrobku.
| Jméno | Vzdálenost mezi osami (mm) | Rozměry (mm) | Průměr kolektorů (palce) | Koeficient přenosu tepla | Objem vody v úseku (l) | Přenos tepla (W) | Mass |
| GLOBAL KLASS | 800 | 80x80x882 | 1 / 2-3 / 4 | 5.58 | 0,59 | 254 | 2.16 |
| 700 | 80x80x782 | 1 / 2-3 / 4 | 5.83 | 0,54 | 232 | 1,91 | |
| 600 | 80x80x682 | 1 / 2-3 / 4 | 6.0 | 0,49 | 204 | 1,66 | |
| 500 | 80x80x585 | 1 / 2-3 / 4 | 6.44 | 0,44 | 187 | 1.41 | |
| 350 | 80x80x432 | 1 / 2-3 / 4 | 6.76 | 0,37 | 131 | 1.01 | |
| GLOBAL VOX | 800 | 80x80x890 | 1 / 2-3 / 4 | 5.69 | 0,56 | 276 | 2.21 |
| 500 | 80x80x590 | 1 / 2-3 / 4 | 6.34 | 0,46 | 193 | 1,45 | |
| 350 | 80x80x440 | 1 / 2-3 / 4 | 6.79 | 0,35 | 145 | 1.12 | |
| GL 200/80 / D | 200 | 80x80x290 | 1 / 2-3 / 4 | 7.79 | 0,52 | 165 | 1.42 |
| GL 350/80 / D | 350 | 80x80x440 | 1 / 2-3 / 4 | 7.19 | 0,7 | 247 | 2.21 |
| GLOBAL VIP | 500 | 80x80x590 | 1 / 2-3 / 4 | 6.37 | 0,43 | 195 | 1.62 |
| 350 | 80x80x440 | 1 / 2-3 / 4 | 6.73 | 0,35 | 147 | 1,3 | |
| GLOBAL VIX R | 500 | 80x80x590 | 1 / 2-3 / 4 | 6.49 | 0,43 | 190 | 1.16 |
| 350 | 80x80x440 | 1 / 2-3 / 4 | 6.8 | 0,36 | 145 | 1,57 | |
| GLOBAL ISEO | 500 | 80x80x582 | 1 / 2-3 / 4 | 6.56 | 0,44 | 180 | 1.31 |
| 350 | 80x80x432 | 1 / 2-3 / 4 | 6.93 | 0,34 | 152 | 1,05 | |
| 600 | 80x80x682 | 1 / 2-3 / 4 | 6.35 | 0,47 | 203 | 1.5 | |
| 700 | 80x80x782 | 1 / 2-3 / 4 | 6.16 | 0,52 | 232 | 1,68 |
Tabulka: rozměry, hmotnost, přenos tepla a objem hliníkové části radiátoru
Provádí výpočty výkonu

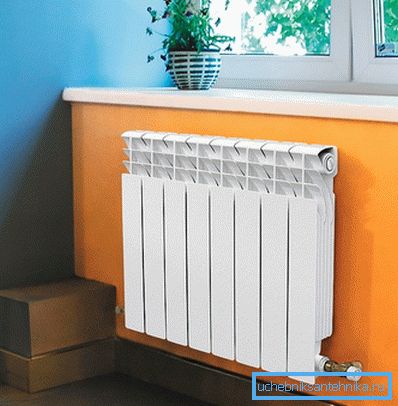

Poznámka: Aby všechny výpočty odpovídaly skutečnosti, je důležité místo, kam hodláte instalovat radiátor. Zpravidla to dělají pod oknem - teplý vzduch z ohřívače, který se zvedá, vytváří určitý druh obrazovky, který chrání místnost před studenými proudy, které se pohybují od skla.
Takže pro výpočet objemu vody v hliníkovém radiátoru, jak chápete, nepředstavuje žádný problém - pro to stačí znát objem jedné sekce a její číslo a pak je přidávat dohromady (viz tabulka).
Stejně můžete určit kapacitu baterie, pokud znáte jmenovitou hodnotu jedné sekce a její číslo, ale uvidíme, jak tento ukazatel vypočítat pro pokoj s určitou velikostí.
Pokud výška stropů nepřesahuje 2,7 m, pak výpočty mohou být provedeny kvadraturou a například budeme mít prostor s plochou (S) 4,55,5 m, potom S = 4,5 * 5,5 = 24,75 m2 a použijeme Radiátor GLOBAL KLASS s výkonovým průřezem 232 wattů.
Pro výpočet počtu sekcí potřebujeme vzorec S * 100 / P, kde 100 je požadovaný počet wattů na metr čtvereční a P je výkon jedné části. Takže K počet sekcí = S * 100 / P = 24,75 * 100/232 = 10,66 nebo 11 sekcí (objem vody v jednom úseku hliníkového chladiče zde je 0,54 litru, což znamená 0, 54 * 11 = 54,54 litrů) .
Nyní si vezměme parametry stejného topného zařízení a stejnou plochu, ale výška stropů je 3m, pak budeme muset provést výpočty na m3, kde je potřeba 41W přenosu tepla.
Objem místnosti (V), který dostaneme, je 4,5 * 5,5 * 3 = 74,25 m3, a proto jej rozdělíme o kapacitu jedné části. Budeme mít K počet sekcí = V * 41 / P = 74.25 * 41/232 = 13.1 nebo 14 sekcí, takže tam je zásoba.
Závěr
Jak můžete vidět, vlastními silami můžete nejen nainstalovat, ale vypočítat požadovaný počet sekcí pro výběr potřebného výkonu chladiče a určit, kolik vody budete muset zahřát.
Takové výpočty jsou mimořádně nezbytné při opravách nebo výstavbě, protože díky nim nedosahujeme jen maximální komfort v místnosti, ale také určujeme naše budoucí výdaje, to znamená, že částečně tvoříme rodinný rozpočet.
