Hliníkový chladič 500: typy, výrobní metody a technické

25-07-2018
Vytápění

Ve většině soukromých domů je topný systém nezávislý. Jako topidla jsou nejčastěji používána hliníková zařízení, jejichž technické vlastnosti umožňují snadné udržení komfortní teploty vzduchu v domě a schéma zapojení je navrženo pro vzdálenost 500 mm.

Níže budeme chápat důvody pro popularitu těchto zařízení mezi majiteli soukromých domů, stejně jako jejich vlastnosti. Dozvíte se o typech a způsobech výroby, technických parametrech a pravidlech výběru.

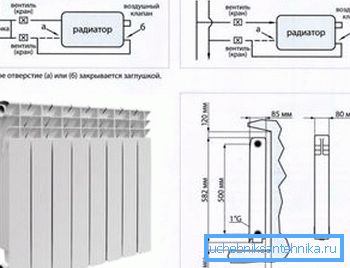

Produkt s vzdáleností 500 mm

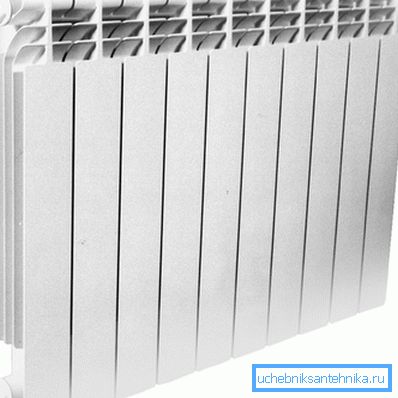

Bimetalový radiátor 500 o 80 ° 80 se skládá z ocelových vložek a vnějšího hliníkového pouzdra

Typy a způsob výroby

Vzhledem k tomu, že hliník je poměrně měkký kov, nepoužívá se v čisté formě pro výrobu radiátorů. Pro zajištění pevnosti zařízení je slitina zředěna speciálními křemíkovými přísadami a již získaná hmota se používá k výrobě jak jednotlivých dílů, tak i kolektorů.

Objem hliníkové části radiátoru 500 mm v každém modelu je odlišný

Nejčastěji výroba používá dvě hlavní metody:

Casting
  1. Při použití této metody se jednotlivé odlitky používají pro tento účel siluminem, což je směs hliníku a křemíku. A ačkoliv obsah křemíku v slitině nepřekračuje 12%, je to dostačující pro zajištění potřebné síly.
  2. Odlévání řezů se provádí za zvýšeného tlaku, což umožňuje získat výrobky z nejrůznějších forem.
  3. Instrukce umožňuje použití výrobků při vysokém tlaku - od 6 do 16 barů.
  4. Volný průchod chladicí kapaliny zajišťují rozšířené kanály.
  5. Silné stěny úseků dodávají zařízení dodatečnou pevnost.
Vytlačování
  1. Tento termín znamená vytlačování, je logické předpokládat, že všechny části jsou vyrobeny nucením slitiny přes tvarovací otvor.
  2. Tímto způsobem jsou vytvářeny pouze vertikální části zařízení.
  3. Materiálem pro výrobu je přímo hliník, ve kterém jsou přidávány určité směsi.
  4. Sběrače se vyrábějí stejným způsobem, ale používají se při výrobě siluminů.
  5. Když jsou všechny detaily kolektoru připraveny, jsou stlačeny a sestaveny dohromady.
  6. Díky použití této metody dosahují nízkonákladové baterie konečnému spotřebiteli. Následně však nelze modernizovat.

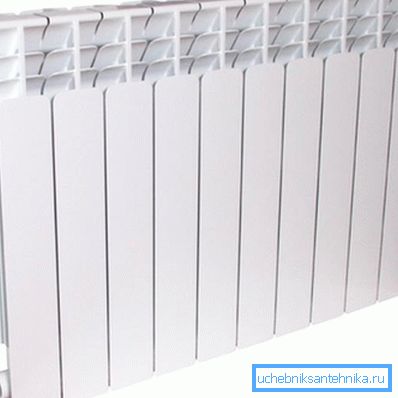

Radiátor 20 x 500 při vzdálenosti 500 - 500 mm, 500 mm - šířka zařízení, 20 bar - odolává tlaku

Zvažme typ radiátoru 500 o 80 - co to je:

  • 500 mm - vzdálenost mezi středy kolektorů;
  • 80 mm - šířka jedné části.

Eloxovaná baterie

  1. Výrobní proces výrobků tohoto typu je poměrně komplikovaný.
  2. Pro výrobu těchto baterií byl použit vysoce kvalitní čistý hliník.
  3. Hotové radiátory anodizují, čímž mění strukturu kovu, což zvyšuje jeho odolnost proti korozi.
  4. Aby se zvýšil přenos tepla, je vnitřní prostor radiátorů naprosto hladký. K dosažení tohoto efektu je zapotřebí, aby všechny části radiátoru byly připojeny k vnější straně spojky.

Díky speciální metodě zpracování kovů a vnitřní struktuře jsou takové přístroje schopné odolat nadměrnému zatížení dosahujícímu 70 barů. Nicméně jejich cena je cenově dostupná nejen pro každého spotřebitele.

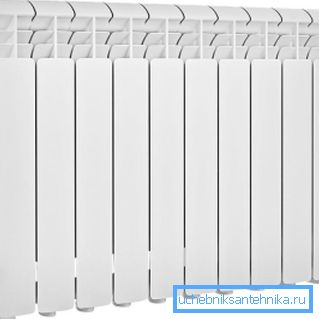

Hliníkový radiátor 500 x 80 od firmy

Technické parametry hliníkových radiátorů

Vzdálenost mezi kolektory (osami)

V názvech uvedených na obalech radiátorů je vždy číslo, které označuje vzdálenost středu. Tyto hodnoty jsou zpravidla standardní a stejné, jak 200 mm, tak 350 mm a 500 mm. K dispozici jsou však i jiné radiátory, u kterých se vzdálenost mezi kolektory pohybuje od 200 mm do 800 mm.

Tip: Před zakoupením zařízení změřte výšku průřezu mezi okenním parapetem a podlahou, kde bude instalována.

Hliníkové a bimetalové radiátory 500 se nedoporučují instalovat v blízkosti žádné plochy. To může významně bránit cirkulaci horkého vzduchu, což vede ke snížení účinnosti baterie.

Tip: Při instalaci radiátoru topného systému je třeba zajistit, aby od parapetu a podlahy k radiátoru nebylo k dispozici méně než 100 mm volného místa. Ze zdi musí oddělovat také prostor asi 30 mm.

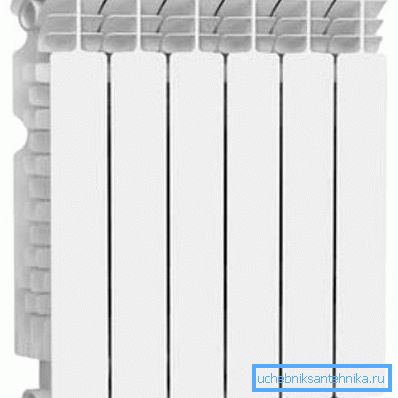

Hliníkové radiátory pro topení 500 až 100 - pro autonomní topné systémy o šířce průřezu 100 mm

O tepelných parametrech

Významnou částí teplosměnného radiátoru je sálavý přenos tepla nebo záření. Zbytek tepla se přivádí do vzduchu konvekcí nebo mísením vzduchových hmot. Díky zvláštní konstrukci topného tělesa, tj. žebrovaný povrch, přenos tepla je výrazně lepší.

Výměna tepla

Hliníkový radiátor ohřívá pokoj dvěma způsoby:

  • emise tepla - v pasu výrobku je uvedeno ve wattech. Chcete-li vypočítat celkovou hodnotu parametru ohřívače, musíte vynásobit výkonnost části hliníkového chladiče 500 jejich počtem v baterii;
  • konvekcí.

Díky vysokému stupni přenosu tepla mají radiátory nízkou setrvačnost. To znamená, že nepotřebují ohřívat chladicí kapalinu na vysokou teplotu, což zase chrání kotle před opotřebením.

Životnost

Téměř všichni výrobci hliníkových radiátorů zaručují spotřebitelům, že jejich výrobky budou sloužit věrně po dobu 10 až 20 let. Více slavných výrobců hodí dalších 5 let.

Přístroj však může trvat mnohem déle. Je pouze nutné pravidelně kontrolovat a včas odstranit všechny nedostatky. V závislosti na zvoleném modelu jsou technické parametry radiátorů následující:

  • délka mezi středy přívodních trubek nebo os - 200 mm, 350 mm a 500 mm;
  • systémový tlak - 6-16 barů;
  • tepelný výkon nebo výkon hliníkových radiátorů 500 na základě 1 sekce - 82 W-212 W;
  • hmotnost - 1 kg - 1,47 kg;
  • kapacita sekce - 250 ml - 460 ml;
  • nejvyšší stupeň vytápění je 110 ° C;
  • záruční doba - až 15 let.

Nejslavnější výrobci

Hodnocení bimetalických radiátorů pro topení je 500 až 80, stejně jako hliníkové se neustále mění, dnes je nejvíce poptávka:

  1. Faral - od Itálie po Rusko, dodává tento výrobce dva typy radiátorů, z nichž jeden je Faral Green HP a druhý - Faral Trio HP. Vzdálenost mezi kolektory je 500 a 300 mm. Po sestavení se počet sekcí chladiče pohybuje od 3 do 16. Současně jsou fixovány mezi sebou pomocí bradavek.
Na fotografii - topení společnosti Faral
  1. Kalidor - tyto baterie jsou vyráběny stejně jako v minulosti v Itálii, používání nejnovějších technologií výrazně zlepšilo technické parametry těchto výrobků. Radiátory mají vysoký odvod tepla a odolnost proti korozi. Barva se aplikuje zvláštním způsobem, což jí dodává extra pevnost.

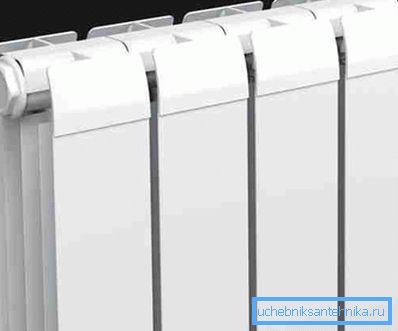

Rovall vyrábí extruzní výrobky
  1. Rovall - zvláštní popularita v Rusku získala několik modelů tohoto výrobce. To je způsobeno širokým výběrem barev a silou konstrukce radiátorů.

Závěr

Jakékoliv topení má své vlastní technické parametry, v tomto případě mluvíme o hliníkovém radiátoru s vzdáleností mezi středy kolektorů 500 mm.

Průmysl nabízí zákazníkům různé velikosti ohřívačů tak, aby mohly být instalovány s vlastními rukama co nejpohodlněji a ve zvoleném místě. Video v tomto článku vám umožní najít další informace o výše uvedeném tématu.
