Hliníkové topné radiátory: designové prvky a přehled
Informace o tom, jak zvolit hliníkové radiátory topení, budou užitečné pro každého, kdo plánuje zapojení do nezávislého uspořádání topného systému. Znalost technických parametrů a provozních prvků nebude nadbytečná: hliníkové baterie, obzvláště vysoce kvalitní, jsou poměrně drahé, takže je lepší se naučit všechny nuance předem než přeplatit nebo koupit nevhodné zařízení.
V tomto článku budeme popisovat, jak jsou vyráběny hliníkové radiátory, jaké jsou jejich klady a zápory, a také popis několika populárních modelů.
Návrh baterie
Obecné charakteristiky
Voda a parní vytápění místností se provádí pomocí radiátorů - konstrukcí, které poskytují nejúčinnější přerozdělování energie z chladicí kapaliny do prostředí. Radiátory jsou systémy potrubí s deskami z materiálu s dobrou tepelnou vodivostí (obvykle kov) připojenou k nim.

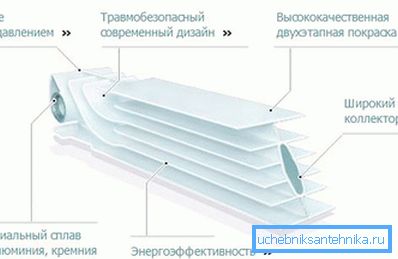

Hliníkový chladič má typické provedení pro tato zařízení:
- Uvnitř výrobku jsou trubky, které pod tlakem procházejí horkou vodou a působí jako chladicí kapalina.
- Kanály jsou umístěny tak, aby chladicí kapalina procházela dlouhou cestou uvnitř radiátoru - do tepla se dostane více tepla. Pro další optimalizaci tohoto procesu jsou mezi sousedními trubkami obvykle ponechány mezery pro průnik vzduchu.
- Pro efektivnější odvod energie jsou potrubí dodávány s dalšími radiátory.. Struktura, tloušťka a konfigurace těchto desek se liší od různých výrobců, protože velmi často se hliníkové topné tělesa o přibližně stejné velikosti velmi liší svou tepelnou charakteristikou.

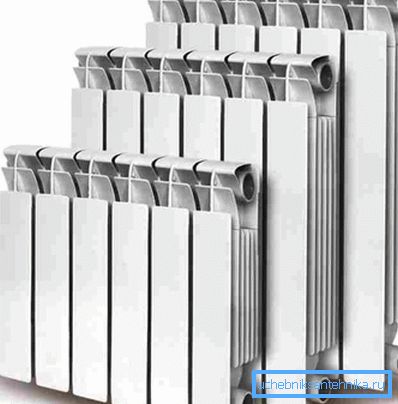

Nejčastěji jsou baterie sestavovány z oddělených částí (někdy nazývaných žebra), které jsou hermeticky propojeny. To je docela výhodné, protože změnou počtu žeber můžeme nastavit výkon topného systému v určité oblasti.
Někdy však existují také regulátory panelů, ve kterých jsou trubky a rozptylovací desky sestaveny do jediného pouzdra.

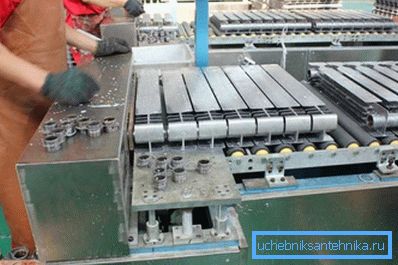

Výrobní metody
Navzdory skutečnosti, že hliníkové radiátory pro topení vstoupily na trh poměrně nedávno - kolem 70. let minulého století - již získaly dostatečnou popularitu. Objem výroby takových výrobků neustále roste, což vede k neustálému zlepšování technologií.
Dnes existují tři hlavní způsoby výroby baterií z hliníku:
| Metoda | Charakteristiky |

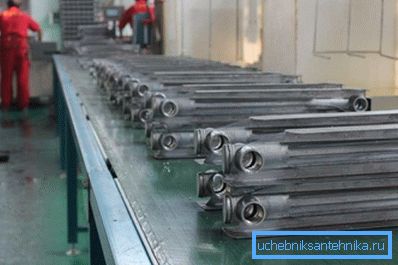

| Casting | Použitým materiálem je silumin - hliník s přídavkem křemíku (až 12%, který zvyšuje mechanickou pevnost). Odlévání se provádí za zvýšeného tlaku. V závislosti na tloušťce stěny může být tato metoda použita buď k získání buď standardních radiátorů (6 atmosfér) nebo zesílených (15-20). Nejčastěji casting dělá oddělené části, které jsou pak kombinovány v libovolném čísle v závislosti na úkolech. |
| Vytlačování | Způsob extruze obvykle produkuje ploché části, které jsou pak shromažďovány spolu s kolektorem získaným způsobem vstřikování. Během extruze prochází tavný silumin skrz tvářecí zařízení - zvlákňovací trysku. Výsledkem je část s jasným profilem pevných rozměrů. Další montáž prvků pro získání skutečného chladiče se provádí lisováním. Použití vytlačování výrazně snižuje výrobní náklady, ale v takovémto radiátoru nelze přidávat další části. |
| Eloxování | Anodizace není spíše metoda výroby jako taková, nýbrž metoda zpracování hotového výrobku. Současně se na povrch silumin aplikuje vrstva inertních oxidů, která nejen chrání kov před korozí, ale také je hladká.
|
Parametry výkonu

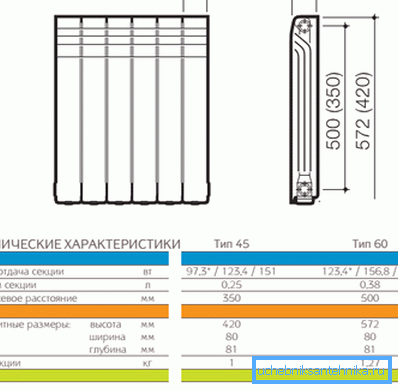

Rozměry hliníkových radiátorů jsou hlavním faktorem, který ovlivňuje jejich výkon. Výrobci obvykle vyrábějí modely s osou 200, 350 a 500 mm, což umožňuje instalovat baterie buď pod parapet (rozměry zajišťují dostatečné mezery) nebo přímo nad podlahou.
Dávejte pozor! V případě potřeby můžete zakoupit více rozměrových modelů: maximální hodnota v rozměrové mřížce většiny výrobců je 800 mm.
Další technické charakteristiky hliníkových radiátorů jsou následující:
- Pracovní tlak - od 6 do 16 atmosfér v závislosti na uspořádání vnitřního kolektoru a tloušťce stěny.
- Kompresní tlak - až 20 atmosfér.
Dávejte pozor! U bytových domů s centralizovaným topným systémem může zvýšení tlaku během tlakového testování systému dosáhnout až 30-40 atm. Hliníkové konstrukce často nesnášejí takové zatížení, což vede k nárazům s velmi nepříjemnými následky. Proto je popsaný typ radiátorů doporučen především pro použití v soukromých domech.
- Hmotnost jednoho úseku chladiče je 1-1,5 kg.
- Maximální přípustná teplota vody je 110 ° C.
- Přenos tepla - od 80 do 220 wattů.
- Záruční doba - od 10 do 15 let.
Samozřejmě jsou to pouze průměrné parametry. Podrobnější informace o vlastnostech vybraného modelu obvykle obsahují pokyny výrobce.
Hodnocení uživatelských vlastností
Zásluhy
Mezi výhody hliníkových topných konstrukcí patří:
- Dobrá termolýza zajišťující snížení nákladů na vytápění místnosti.
- Nízká hmotnost, takže je snadné dělat vlastní ruce.

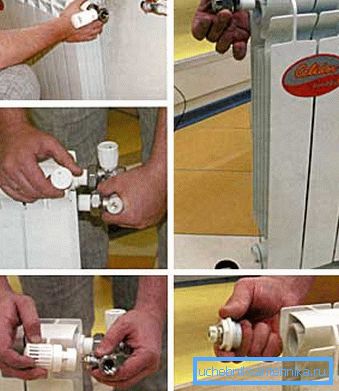

- Schopnost připojit zařízení teploreguliruyuschego.
- Atraktivní vzhled většiny modelů.
Nevýhody
Pokud hovoříme o nevýhody, tak i oni.
Samozřejmě, většina z nich není překážkou úspěšného použití hliníkových radiátorů, ale musíte si být vědom těchto nevýhod:

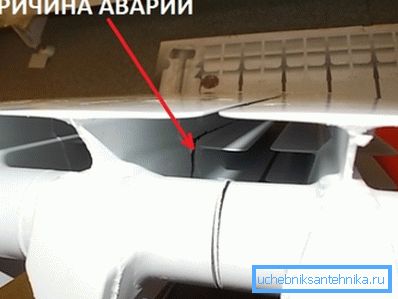

- Na křižovatce úseků, stejně jako na křižovatce chladiče a úniku potrubí je možné.
Dávejte pozor! Silně přetáhněte spojovací spojku nestojí za to, protože silumin může prasknout. V takovém případě bude oprava hliníkových radiátorů téměř nemožná: materiál se nesvařuje a nemůže být spájen. Takže co budou jediné kompletní náhradní díly.

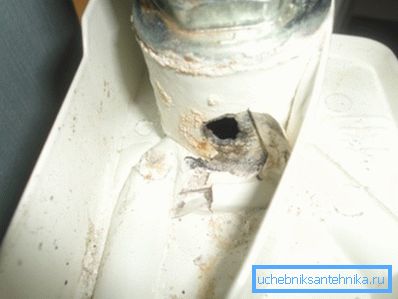

- Kontakt s znečištěnou vodou s vysokým obsahem alkálií může způsobit korozi a vznik vnitřních usazenin.
- Stěny chladiče netolerují silné tlakové ztráty a mohou být deformovány.
- Cena produktů je poměrně vysoká.
Přehled trhu s hliníkovým chladičem
Nyní, když znáte všechny výhody a nevýhody návrhu, můžete přejít na přehled modelů na trhu. Sortiment baterií je velmi široký: existují poměrně drahé, ale vysoce kvalitní výrobky (Německo, Itálie, Česká republika) a poměrně cenově dostupné (Slovensko, Bělorusko, Rusko).
Čína jako vždy stojí sama: baterie vyrobené v této zemi jsou poměrně levné, ale jejich kvalita je velmi nestabilní.
Pokud jde o konkrétní značky, můžete je věnovat pozornost:

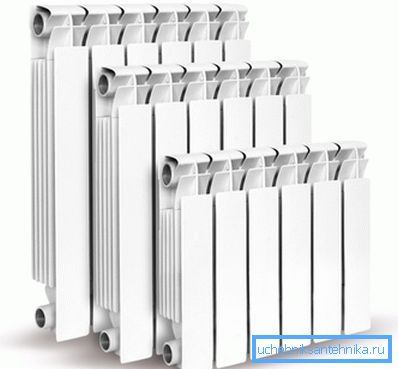

- Nova Florida (Itálie) - jedna z nejlepších linek na trhu. Italské radiátory s vnitřním anodizováním se vyznačují vysokou tepelnou emisí (až do 185 W), dobrou odolností proti korozi a jsou také schopny odolat tlakům až 20 barů. Záruka od výrobce pro všechny provozní poruchy je od 10 do 20 let v závislosti na modelu.
- Globální (Itálie) je další hodná známka. Hlavním rozdílem této linky je rozšířená rozměrová mřížka: kromě standardních baterií se středovou vzdáleností 500 mm najdete dvoumetrové topné panely, které zajišťují přenos tepla v rozsahu 450-500 wattů.
- Fondital (Itálie) - stejně jako dvě předchozí verze, jsou vyráběny technologií kompresního lití. Výrobky jsou charakterizovány jako dostatečně vysoké, stejně jako u standardních modelů, přenos tepla - 210 W na sekci o výšce 0,5 m. Mezi další výhody můžeme rozlišit modulární konstrukci, zlepšené těsnění a relativně malou hmotnost.
- Radena (Itálie). Cena těchto zařízení je mírně nadprůměrná, ale odborníci nemají žádné otázky o kvalitě: baterie drží pracovní tlak až do 16 barů, mají emise tepla v oblasti 170 - 195 W a dobře odolávají korozi.
- Oáza (RF) - slušné domácí výrobky, které se vyrábějí technikou extruze. Baterie mají dobrou životnost (od 15 let) i mírné náklady.
Dávejte pozor! Tam je další "Oasis", Číňané. I přes výrazně nižší cenu byste neměli kupovat radiátory této značky - kvalita je velmi nestabilní. Proto existuje velmi vysoké riziko instalace vadného produktu, který bude proudit při prvním nárůstu tlaku.

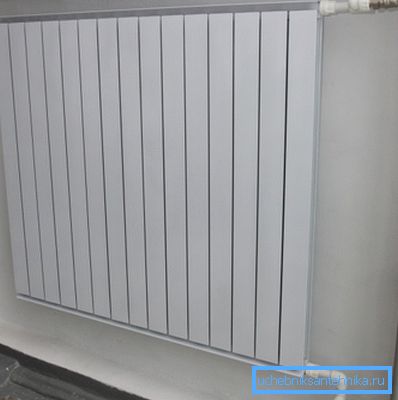

- Termal (RF) - další domácí značka. Radiátory průřezového typu jsou vyráběny v poměrně široké rozměrové mřížce. Produkty mají dobrý výkon (provozní tlak až 22 barů, přenos tepla 160-170 W).
Závěr
Hliníkové radiátory pro vytápění mají velmi působivý seznam výhod. Takže při správném výběru modelu a dodržování pravidel instalace bude produkt fungovat dost dlouho a efektivně. Máte-li zájem o tento typ baterie, můžete si jej podrobněji prohlédnout a podívat se na video zveřejněné na stránce.
