Gravitační topný systém: funkce zařízení

Gravitační topný systém je ideální pro malé a střední podniky. Její práce je založena na oběhu horké a studené vody v potrubí z důvodu teplotního rozdílu a nevyžaduje instalaci dodatečného čerpacího zařízení.

Aby celý proces mohl nastat přesně a neúspěšně, musí být splněny některé podmínky, které uvažujeme v tomto článku.

Pracovní principy

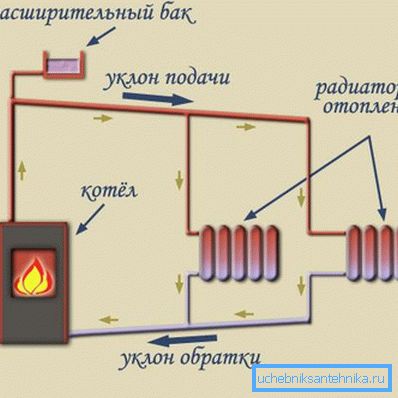

Existuje několik etap, které vodní ohřev provádí:

• Ohřívá se v kotli a začíná růst až na nejvyšší značku systému. To je způsobeno základními zákony fyziky, které popisují, že vyhřívaná látka je lehčí než studená.
• Poté se začne chladit, dojde k topení do radiátorů a rozvádí teplo po celé místnosti.
• Po úplném ochlazení je kapalina odváděna skrz šikmé trubky do vstupu kotle, po které se cyklus opakuje.

Montáž

I přes zdánlivou jednoduchost jeho fungování vyžaduje gravitační vytápění splnění určitých podmínek pro plnohodnotnou práci:

Požadavky

1. K tomu, aby se rychlost chladicí kapaliny pohybovala potrubím tak, aby odpovídala požadovaným normám, teplotní rozdíl mezi výstupem a přívodem kotle musí být alespoň 25 stupňů Celsia. To znamená, že čím více radiátorů v místnostech vydává teplo, tím rychleji se voda v systému pohybuje.
2. Úroveň topné části ohřívače musí být pod úrovní centrální osy radiátorů umístěných v domě tak, aby chladicí kapalina mohla volně proudit do vstupu kotle.

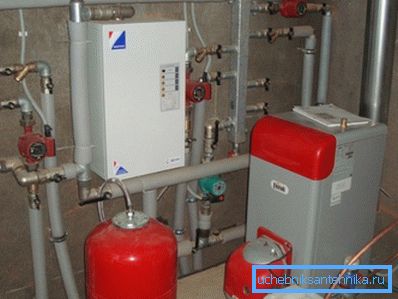

Tip: Doporučuje se instalovat kotel v jámě nebo v suterénu. To zajistí dostatečný přítok chladicí kapaliny.

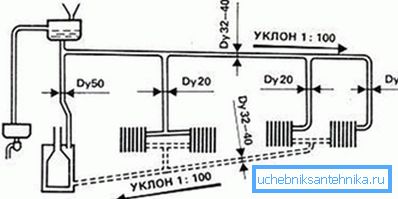

1. Průměrný sklon pohybu chladicí kapaliny musí být dodržen 1: 100.

1. Vzdálenost od topného tělesa k nejbližšímu radiátoru by neměla přesáhnout třicet metrů kvůli přítomnosti odporu vůči pohybu tekutiny.

Tip: Pro spolehlivý provoz topného systému doporučujeme dodržet vzdálenost do umístění radiátoru patnáct metrů. To zajišťuje úspěšné překonání hydraulického odporu potrubí z jakéhokoliv materiálu.

1. Další podmínkou kompenzace hydraulické odolnosti je dodržení minimálních standardů pro průměry použitých trubek. Instrukce o optimálních velikostech pro různé sekce vypadá takto:

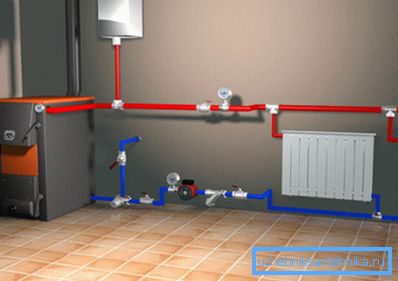

1. Celá konstrukce musí být nutně naplněna kapalinou.. Pro ovládání úrovně je instalován speciální nádrž v nejvyšším bodě systému, který obsahuje potřebnou zásobu vody. K jeho horní části je také připojeno odtokové potrubí, které umožňuje vypouštění přebytečného chladiva v případě přehřátí a nadměrného roztažení do kanalizačního systému.

Oblíbené schémata

Není snadné vybavit topný systém gravitačním pohybem chladicí kapaliny. Chcete-li to udělat, musíte vzít v úvahu mnoho designových funkcí vašeho domova a dalších důležitých faktorů (přečtěte si také článek Plynové vytápění v bytě: jak se stát nezávislými od nástrojů).

Tip: Pokud máte nejmenší pochybnosti o svých vlastních schopnostech, pak je lepší kontaktovat odborníky, protože cena chyby při instalaci designu bude mnohem vyšší než cena jejich práce.

Vlastní tekoucí systémy mohou mít následující implementační schémata:

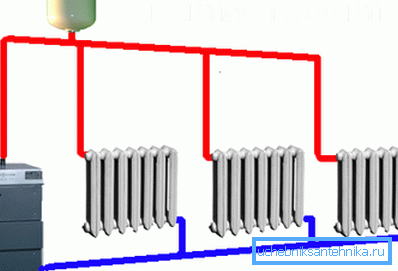

1. Nejběžnější a nejjednodušší konstrukcí je návrh, který zahrnuje umístění přívodního kanálu v horní části místnosti a zpětné potrubí - ve spodní části.

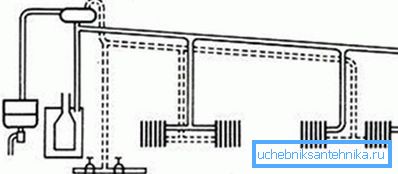

1. Pokud na úrovni podlahy existuje velké množství překážek, pak potrubí, které vracejí chlazenou kapalinu, jsou umístěny v blízkosti napájecího potrubí.

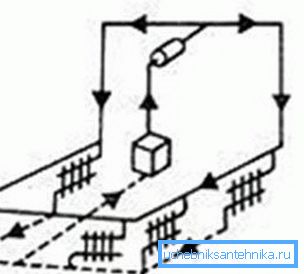

1. U oblastí, které nejsou náchylné k těžkým mrazům, mohou být vhodné následující uspořádání prvků topného systému:

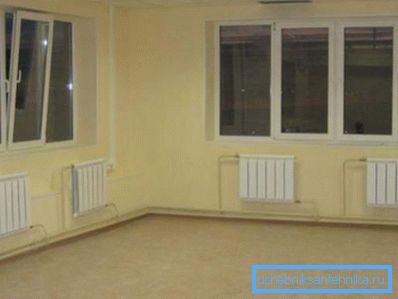

1. U malých domů, které se nacházejí v oblastech s drsnými zimami, je vhodné lepší uspořádání s přihlédnutím k umístění radiátorů pod okny vnějších zdí.

Závěr

Topný systém, který předpokládá přirozenou cirkulaci chladicí kapaliny, se bez instalace dodatečného vybavení, který ovlivňuje snížení jeho nákladů. Ale je také třeba si uvědomit, jaké jsou obtíže jeho konstrukce, které by měly brát v úvahu všechny inženýrské prvky budovy. To je jediný způsob, jak zajistit efektivní provoz celé konstrukce (viz též článek Alternativní topná zařízení - plynové ohřívače pro Summer Cottage).

Video poskytlo dodatečný materiál k tématu. Hodně štěstí pro vás design a instalace!
