Expanzní nádoba pro vytápění: co je potřeba, jak si vybrat a

Přímým účelem expanzní nádrže je převzít přebytečnou vodu, která vzniká v důsledku ohřevu tohoto tepelného nosiče. Faktem je, že molekuly vody v horkém stavu se trochu rozšiřují a pokud nebylo takové přijímací zařízení, vlhkost by v tomto bodě našla nejslabší bod linky a proudění.

Zařízení navíc provádí další funkci - po ochlazení chladicí kapaliny se zdá, že "systém" dodává systému chybějící množství kapaliny.

Tento prvek je ve skutečnosti běžným kontejnerem, který je instalován po celé topné linii. Samozřejmě zde jsou zde různé odstíny. Vše pochopíme důsledně a podrobně.

Nejjednodušší verze "expandéru" pro vytápění bez nuceného oběhu

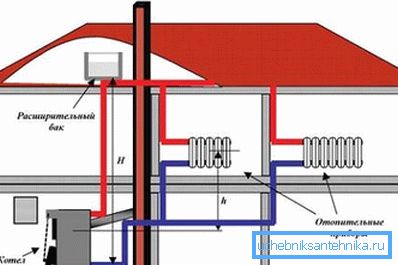

Toto vytápění se obvykle skládá ze tří prvků - kotel, radiátory nebo jen potrubí, stejně jako nádrž. Nejsou tam žádné čerpadla - chladicí kapalina se pohybuje podél přímky přirozeným způsobem.

V takovém případě je v podkroví instalován expanzní nádoba otevřeného topného systému - obvykle se provádí samostatně. Z čeho přesně můžeme vytvořit kapacitu v níže uvedené tabulce.

Obecně se ukazuje, že jak pro řemeslné stavby - obojí je dobré, stačí se podívat na to, čím je pro vás snadnější dostat se a montovat.

Dávejte pozor na dva důležité body! Za prvé, nádrže, které jsou umístěny v podkroví, musí být izolovány tak, aby voda v nich nezmrazila. A za druhé, je velmi důležité zabránit odpařování vody - tady pomůže buď těsné víko nebo obyčejný slunečnicový olej.

Ve druhém případě se do nádoby vlije malý olej - na povrchu vody se vytvoří "film" a tato vrstva zabraňuje odpařování vlhkosti. Takový trik.

Pokud jde o izolaci, je velmi jednoduché tuto operaci provést - stačí zabalit plechovku se starými bundami, dresy atd.

V zásadě jsou takové domácí návrhy velmi praktické - jak ukázal čas, sloužily po celá desetiletí roky bez zvláštních problémů.

Chápeme, jak jsou instalovány.

Instalace "ručních" cisteren

Schéma práce je obvykle následující:

1. Z libovolného místa systému se zvedá svislá trubka.
2. Na správném místě překryjte vrtaný otvor pro průchod potrubí.
3. Dálnice je "prošla" přes překryv.
4. Ve spodní části nádrže je otvor o stejném průměru jako trubka.

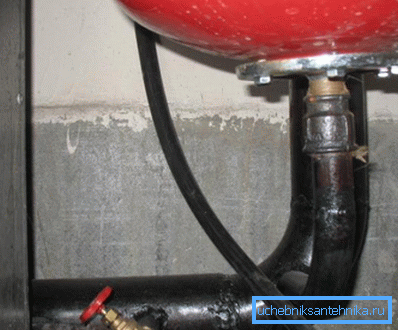

5. Potrubí je vloženo do dna plechovky a pak je spojení utěsněno. To se provádí svařováním (je-li nádrž vyrobena z oceli) nebo obyčejnými maticemi, například plechovkou z hliníku nebo plastu. Ve druhém případě musíte na konci linky řezat trubkovou nit s ručním lisovadlem.

Jak můžete vidět, v takovém díle není nic těžkého.

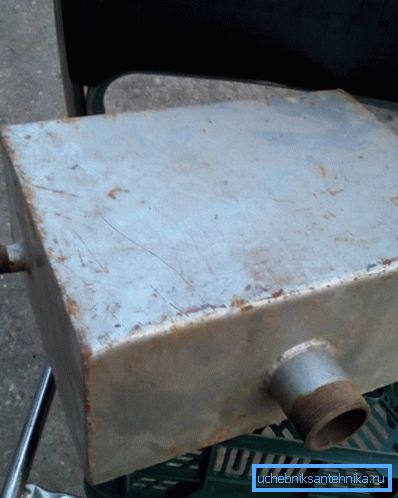

Tip: Pokud vytvoříte ocelovou expanzní nádobu vytápěcího systému vlastními silami, pokuste se vše uspořádat tak, aby obsahovalo co nejméně svarů, rohů atd. Faktem je, že tyto oblasti jsou nejvíce ohroženy únikem.

Nyní mluvte o továrních produktech s úplně jiným principem akce.

Expanzní nádoby byly uzavřeny

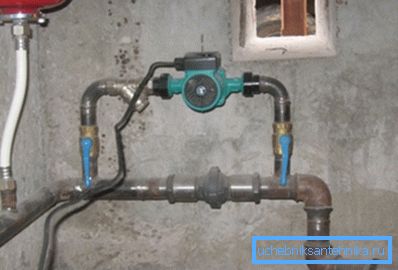

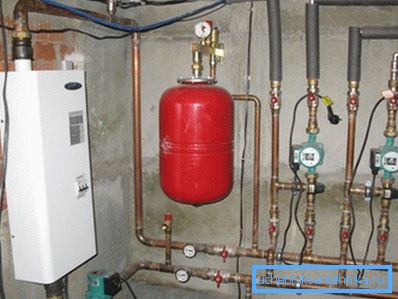

Takové kontejnery jsou určeny pro vnitřní instalaci. Mohou být umístěny do kuchyně, koupelny, chodby atd. Nejdůležitější věcí, kterou je důležité pochopit, je, že tyto produkty jsou provozovány v systémech s dodatečnými oběhovými čerpadly.

Kromě toho musíte něco vědět, pak uvnitř uzavřené cisterny není tuhá dutina, ale speciální membrána (obvykle je vyrobena z pryže).

Membrána je potřeba pro dva účely:

1. Vytvoření požadovaného tlaku, jehož vlivem dojde k toku vody zpět do systému.
2. Aby bylo možné vyrovnat sílu vodního kladívka.

Pokud je více, pak "funguje" je velmi jednoduché:

• Gumová hruška se používá k odběru přebytečné vody.
• Plyn nebo vzduch se čerpá mezi stěnami membrány a samotnou nádrží. - ukáže se, že vytváří tlakovou sílu, která působí na hrušku.
• Vzduch je čerpán pomocí bradavky pomocí běžného kola nebo čerpadla motoru..
• Membrána je poměrně pružná a během "vstupu" vody se postupně roztahuje.. To vám dovolí provádět hydraulické rázy namísto jejich nasměrování na kovové stěny.
• Samotná hydraulická zátěž, kapky se vyskytují poměrně často v systémech, ve kterých čerpadla pracují - to jsou zařízení, která jsou zdrojem, příčinou úderů, protože mají tendenci se zapínat a měnit sílu toku vody.

Pokud jde o samotnou nádrž, instrukce pro její výrobu v továrně je taková, že má obvykle středové spojovací klouby kolem celé své osy. Přesně tyto švy a bojí se vodního kladívka.

V zásadě je návrh zde docela promyšlený a bezpečný.

1. Při hledání vody uvnitř hrušky, a nikoli uvnitř kovové skořepiny, se ukáže, že nedochází ke styku vody se vzduchem, který chrání všechny ocelový povrch systému jako celku před oxidací. Samozřejmě, proces se stále děje, ale přinejmenším není tak intenzivní jako u otevřených expanzních nádrží.
2. Nádrže jsou velmi kompaktní z hlediska velikosti - umožňují je montovat téměř v jakémkoliv bodě, aniž by ztratily cenné místo.
3. Membrána je tak uzavřená, že se stává nemožným hlavní problém otevřených produktů - odpařování vlhkosti.

Mějte na paměti, že u výrobků uzavřeného typu existují určité nevýhody. Zejména se týkají přímo membrány. Faktem je, že kaučuk má vlastnost mikroskopování v průběhu času, což vede ke ztrátě tlaku vzduchu a pronikání vody do prostoru samotné nádrže.

Tip: Nekupujte produkty pochybného původu a ty, které jsou podezřele nízké. Používejte výrobky slavných značek a poté bude produkt trvat co nejdéle a bez problémů.

A než zvážíte, jak nainstalovat takový široký zásobník topného systému s vlastními rukama, pojďme se dotknout dalšího důležitého bodu.

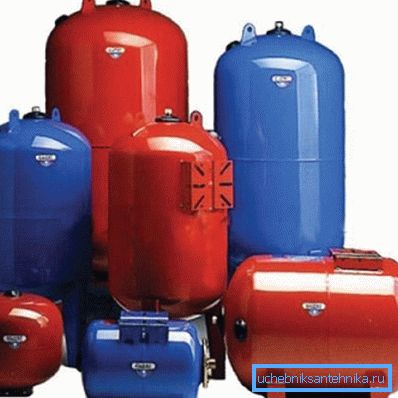

Jaký objem je třeba umístit do nádrže

Ve skutečnosti zde existuje přibližné pravidlo - stačí přidat 15% do stávajícího objemu vody a vytvořit kapacitu odpovídajícího posunutí.

Tento přístup je však příliš přibližný - je lepší použít speciální vzorec, díky němuž bude váš systém co nejúčinnější, bezpečnější a ekonomičtější.

Vzorec zde je: V = E x C / (1 - Pmin / Pmax) / Kzap

Budeme podrobněji analyzovat:

• C je celkové množství chladicí kapaliny v systému.

Mějte na paměti, že je zohledněn nejen objem trubek a radiátorů, ale i množství nosiče tepla, který je v kotli.

• E - zde jsme nahradili číslo koeficientu expanze vody pod vlivem tepla. Nebo když se namísto vody používá systém nemrznoucí kapaliny, použijeme parametry svého koeficientu. Proto je třeba vzít v úvahu maximální přípustnou teplotu, na kterou je kotel schopen ohřívat chladicí kapalinu.
• Pmin je počet atmosfér počátečního tlaku v expanzní nádrži.
• Hodnota Pmax je tedy indikátorem maximálního povoleného tlaku, pro který je pojistný ventil nastaven.
• KSAP je koeficient, měřítko plnění expanzní nádoby.

Proveďte jednoduché matematické operace a získáme optimální posunutí.

No, teď můžete jít přímo na přehled principu instalace kapacity.

Instalace uzavřených zařízení

Stojí za zmínku, že montáž takového prvku není obzvláště obtížná, protože nepotřebuje složité nástroje, jejichž cena je vysoká.

Ve skutečnosti potřebujete standardní "sadu" instalatérských zařízení:

1. krokový a plynový klíč;
2. nastavitelný klíč;
3. silikon, vlek.

A stejný pracovní řád je něco takového:

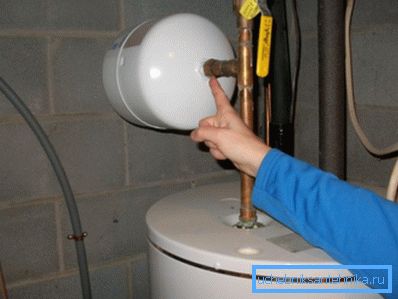

1. Nádrž upevněte na rovinu stěny pomocí konzol nebo svorek.

Dávejte pozor! Dokonce i když je vaše nádrž malá a neváží příliš mnoho, je stále lepší být v bezpečí a zkontrolovat nosnost stěny v místě, kde ji budete viset. Faktem je, že dochází k vibracím způsobeným hydraulickými rázy a poklesem výkonu. A pokud nádrž vibruje, když visí na suchu, je pravděpodobné, že dříve nebo později bude spadat.

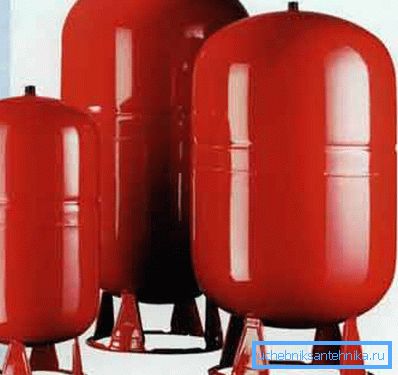

1. Je-li kapacita větší než 30 litrů, nesmí být namontována na stěnu, ale namontována na podlahu - na nohách.

1. Přivádíme potrubí do nádrže a vše spojujeme pomocí matic nebo speciálních adaptérů.

1. Čerpáme vzduch do kontejneru.
2. Do systému spusťte vodu.

V tomto případě je nutné řídit hladinu tlaku vody - skutečnost je, že pokud je nadměrná, pak se membrána jednoduše roztrhne.

V zásadě jde o fixovatelnou záležitost, ale pouze pokud jste zakoupili produkt s vyměnitelnou gumovou "hruškou". Stlačená membrána nemůže být vyměněna - bude nutné pečovat o výměnu celé nádrže.

Pokud mluvíme o tom, která membrána je nejlepší k nákupu, pak neexistuje žádné všeobecné doporučení. Lisované "hrušky" nejsou prakticky roztrhané, ale pokud se něco stane, budete muset změnit celý prvek. A druhá možnost - přestávky častěji, ale pak se mění snadno a levně.

Takže si vybrat. To uzavírá náš článek.

Závěr

Máme docela hluboce na to, co jsou expanzní tanky, pro co jsou, na jaké jsou a na jakém základě jsou namontovány. Chtěl bych si myslet, že takové informace vám budou v praxi užitečné a budete schopni naplánovat co nejúčinnější topný systém doma. Mimochodem, můžete najít další užitečné informace o tématu - ve videu zveřejněném v článku.
