Expanzní nádoba pro topení - schéma instalace v uzavřených a

Při instalaci některých systémů autonomního topení je nutná instalace expanzní nádrže. V tomto článku se podíváme na to, co toto zařízení představuje, jakou funkci provádí a jak je připojeno k systému.

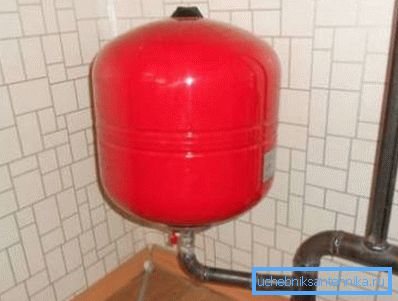

Co je expanzní nádrž a proč je potřeba?

Z názvu tohoto zařízení můžete odhadnout, že je potřeba pro rozšíření. Faktem je, že při změně teploty se tlak v systému mění v důsledku tepelné roztažnosti. Protože při změně objemu, vody nebo jiné chladicí kapaliny zůstává téměř nestlačitelná, může tepelná roztažnost způsobit zničení topných zařízení.

Z tohoto důvodu existuje takový jev jako vodní kladivo, které může také poškodit potrubí nebo radiátory. Jediným správným řešením v této situaci je zahrnutí nádrže se vzduchem (snadno stlačitelnou látkou) do systému. Při takovém zásobníku může tepelná expanze chladicí kapaliny vést pouze k mírnému zvýšení tlaku.

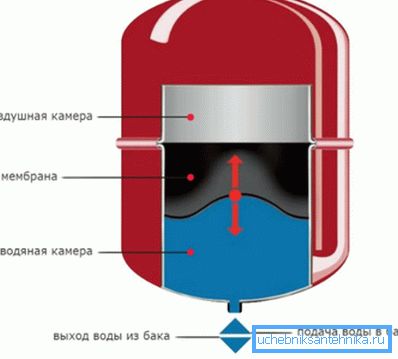

Dávejte pozor! Aby se kyslík nerozpustil ve vodě a nezpůsobil koroze uvnitř potrubí, voda v nádrži je oddělena od vzduchu elastickou membránou.

Je třeba poznamenat, že zařízení provádí popsanou funkci v uzavřených topných systémech.

Expanzní nádrže se však používají v jiných typech topných konstrukcí:

• V otevřených systémech, které jsou v kontaktu se vzduchem.
• V centralizovaných systémech s přetečením. V takovém případě je nádrž instalována v podkroví a je připojena k topení.

V obou případech je zapotřebí instalace topné vyrovnávací nádrže, aby se odstranily vzduchové zátky z potrubí. To je způsobeno skutečností, že tlak chladicí kapaliny v topných systémech nestačí na vytlačení vzduchu z horních částí. Výsledkem je, že expanzní nádoba slouží jako nádrž na sběr vzduchu.

V uzavřených potrubích se teplo odfoukne, když je topení spuštěno, zatímco v otevřeném prostoru, jde samo o sobě do atmosféry.

Funkce instalace

Instalace expanzní nádrže do topného systému závisí na druhu zařízení. Jak již bylo uvedeno výše, vytápění může být prováděno za použití uzavřených a otevřených metod.

Níže uvážíme, jak v obou případech provádět připojení nádrže do nádoby.

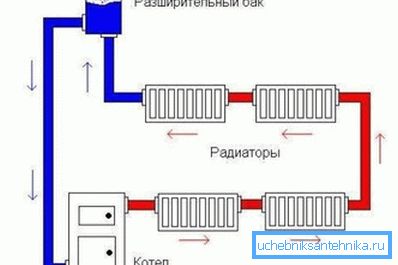

Otevřený systém

Otevřené vytápění je v podstatě jedna velká nádoba se specifickými konvekčními proudy uvnitř.

Instalace expanzní nádoby pro vytápění v tomto případě, jako u všech ostatních topných zařízení, by měla poskytovat:

• Rychlý nárůst chladicí kapaliny vytápěné kotlem do horního bodu topné konstrukce, stejně jako jeho přirozená cirkulace topnými zařízeními.
• Volný a nerušený pohyb vzduchových bublin směrem vzhůru.

Z těchto důvodů se instalace tohoto zařízení provádí v horní části konstrukce. Nejčastěji v soukromých domech jsou tyto nádrže umístěny v podkroví nebo v horní části kolektoru s horním stupněm (v jednom potrubním systému).

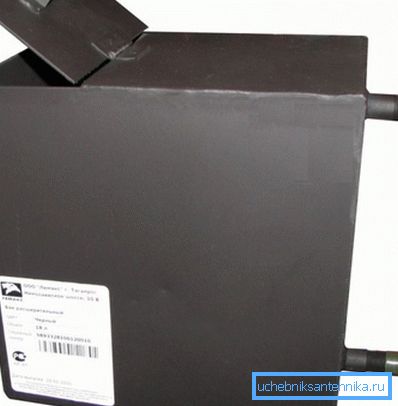

Musím říci, že samotná nádrž pro otevřený systém je také odlišná ve svém designu:

• Nevyžaduje ventily;
• Nepotřebuje pryžovou membránu ani kryt.

V takovém případě je expanzní nádrž jednoduchou nádobou, do které můžete v případě potřeby přidat vodu k výměně odpařené vody. Zpravidla se cena takového zařízení rovná dvojici elektrod a cena za metr čtvereční ocelový plech je tloušťka několika milimetrů.

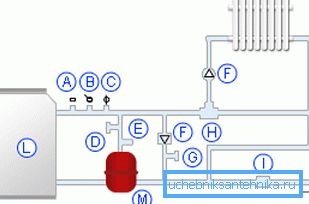

Uzavřený systém

Pokud je návrh realizován podle uzavřeného schématu, instalace expanzní nádoby topného systému má řadu vlastností, které budeme zkoumat níže:

• Nejvhodnějším místem pro připojení zařízení je oblast v místě, kde je tok chladicí kapaliny nejblíže laminárnímu toku a nedochází k turbulence.. Proto je zřejmým řešením instalace před cirkulační čerpadlo pro vytápění. Pokud jde o výšku místa, nezáleží na tom, jelikož úloha zařízení, jak již bylo zmíněno výše, je kompenzovat tepelnou expanzi a tlumení vodního kladívka.
• Velký význam má umístění nádrže ve vesmíru. V ideálním případě by měla kapalina proudit do nádoby shora, což zcela odvádí vzduch z kapsy kapalinou.
• Hlasitost přístroje musí činit nejméně jednu desetinu objemu veškeré kapaliny v systému.. Vypočítejte, že objem vody může být založen na výkonu kotle - 15 litrů tekutiny se odebírá na kilowatt.

Dávejte pozor! Často jsou topné kotle vybaveny expanzními nádržemi a rovnoměrnými oběhovými čerpadly. Proto než půjdete nakupovat zařízení, měli byste se ujistit, že jsou potřebné.

Montáž

Jako příklad zvažte, jak se instaluje kapacita membrány.

Takže instrukce vypadá takto:

• Pokud je připojení k existujícímu topení, je nutné nejprve vypnout všechna zařízení a vypustit vodu z baterií. Pro lepší tok kapaliny otevřete kohouty Mayevského.

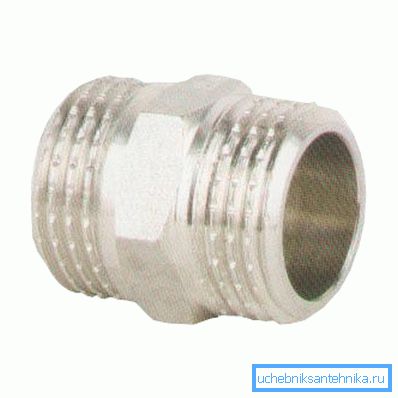

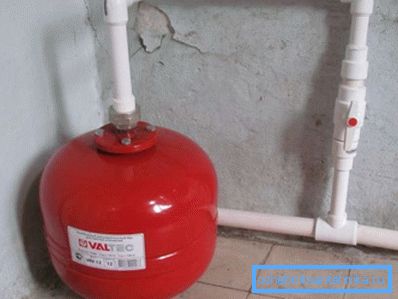

• Pokud se používají plastové topné baterie, instalace by měla být provedena prostřednictvím oddělitelného montážního prvku, nazývaného "American". První část je přišroubována k nádrži a druhá je připájena k potrubí. Pak jsou obě části připojeny.

• Poté je třeba odříznout topné potrubí a nainstalovat odpaliště, do které je připojena trubka z nádrže.
• Zatímco v bateriích není voda, je nutné hrubý filtr odstranit a umyt.
• Po instalaci všech prvků na místo je třeba otevřít kohoutky a naplnit radiátory vodou. Tlak by měl vzrůst na 1,2-1,3 kPa.
• Na konci práce by měl být vypuštěn vzduch a zavřít kohoutky Mayevsky.

Tip! Před expanzní nádobou je žádoucí instalovat jeřáb. To vám umožní opravit zařízení bez vybíjení vody z baterií.

Po provedení všech výše uvedených kroků můžete zapnout kotel.

Užitečné tipy

Aby nedocházelo k problémům s provozem zařízení, doporučujeme si přečíst následující tipy:

• Všechny membránové nádrže mají vsuvku, která vám umožní pumpovat vzduch až na požadovaný tlak.. Z výrobního závodu se zařízení nabízejí v prodeji s tlakem 1,5 kgf / cm ?. Stejná bradla umožňuje, pokud je to nutné, snížit tlak.

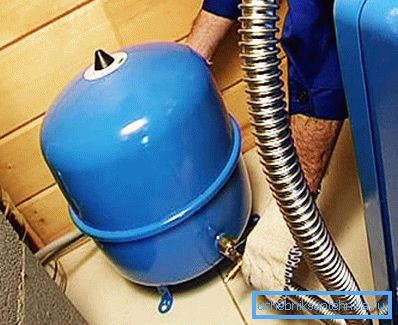

• Existují červené expanzní nádoby pro vytápění a modré pro zásobování vodou.. Rozdíl mezi nimi spočívá pouze v tom, že modrá membrána je vyrobena z potravinového kaučuku.
• Pokud často funguje pojistný ventil nádrže, není jeho objem dostatečný. V tomto případě můžete paralelně nainstalovat další takové zařízení.
• Pokud se tekutina v nádrži vaří, znamená to, že chladicí kapalina cirkuluje při nízké rychlosti nebo vůbec není cirkulace.. Proto problém spočívá v cirkulačním čerpadle.

Tady možná všechny hlavní body, které potřebujete znát pro úspěšnou instalaci a provoz expanzní nádoby.

Závěr

Expanzní nádrž je často nezbytným prvkem topného systému. Navíc, aby se efektivně vyrovnal s úkoly, které jsou jí přiděleny, je nutné ji správně nainstalovat v souladu s výše uvedenými pravidly.

Z videa v tomto článku můžete získat další informace o tomto tématu.
