Elektrický kotel na vytápění: verze, instalační prvky, prvky

Jaký je topný elektrický kotel jednoho nebo druhého? Jak vybrat zařízení s optimálním výkonem? Jak jej připojit k napájení a potrubí s chladivem? Konečně existují ekonomické elektrické kotle pro vytápění? Pokusíme se to na to přijít.

Zařízení

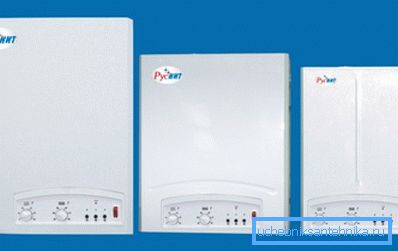

V prodeji naleznete topné kotle tří typů, zásadně odlišné způsoby přeměny elektřiny na tepelnou energii.

Tenovye

Voda nebo jiný nosič tepla je ohříván v průtokové nádrži z nerezové nebo smaltované oceli, v níž jsou umístěny několik trubicových elektrických ohřívačů. Kontaktní svorky ohřívačů jsou samozřejmě mimo nádrž. Topné články jsou připojeny k řídicímu obvodu, který umožňuje postupné ovládání topného výkonu.

Zvědavě: všechny moderní průmyslové a domácí elektrické kotle pro vytápění jsou dodávány s termostaty, které regulují výkon v závislosti na teplotě nosiče tepla. Mnoho zařízení má schopnost připojit vzdálený snímač teploty, který umožňuje vazbu regulace výkonu na pokojovou teplotu.

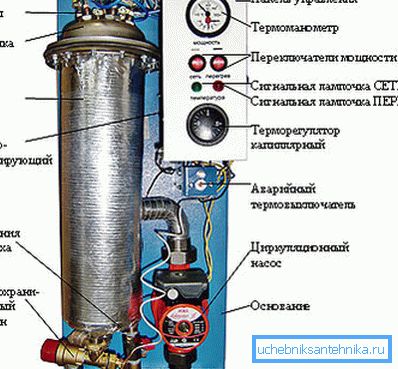

Kromě skutečné nádrže s topnými tělesy lze obvykle najít v těle kotle:

• Oběhové čerpadlo (často - se schopností přizpůsobit výkon).
• Manometr a pojistný ventil, uvolnění tlaku v obvodu při překročení vypočtené hodnoty.
• Automatická větrací otvory.
• Volitelná expanzní nádoba, kompenzuje zvýšení objemu chladicí kapaliny během ohřevu.

Řídící okruh nejen nastavuje výkon v závislosti na teplotě chladicí kapaliny, ale také zcela zastaví přívod energie při přehřátí (zejména při odpojení okruhu).

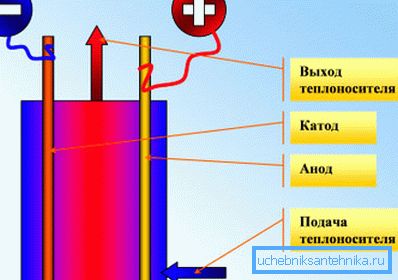

Elektroda

Pravděpodobně mnoho čtenářů bylo schopno použít nebo dokonce vidět domácí kotle z dvojice žiletky. Nosí se izolační vložkou na krátkou vzdálenost (až 5 mm), po které jsou napájeny a celá konstrukce je ponořena do vody.

Vzhledem k tomu, že voda z vodovodu je řešením mnoha solí, provádí elektřinu; vzhledem k tomu, že koncentrace solí je relativně malá, má poměrně vysoký elektrický odpor. Podle toho se vrstva vody mezi elektrodami chová jako normální odpor - při zahřívání se ohřívá.

Právě jsme popsali práci kotle na elektrody Galan (někdy se výrobky společnosti mylně nazývají Galant). Ohřívá vodu nepřímo - tím, že přenáší teplo z trubicových ohřívačů - ale přímo: samotná chladicí kapalina se stává odporem, kterým proud proudí.

Zvědavě: při pozitivních teplotách se voda chová podle všech fyzikálních kánonů; v upřímnosti se při zahřátí rozšiřuje. V důsledku přemístění teplé vody v horní části okruhu s chladnějšími částmi s malou délkou elektrického okruhu kotle může být topná elektroda bez oběhových čerpadel.

Indukce

Fenomén elektromagnetické indukce se nazývá excitace indukovaných proudů ve vodiči umístěném uvnitř induktoru. (Viz též článek Solární kolektory pro domácí vytápění: funkce.)

Pokud je vodič stejný, může být odpojen od napětí, které bude korelovat s napětím na první cívce ve stejném poměru jako počet závitů drátu v nich. Tak funguje nějaký elektrický transformátor.

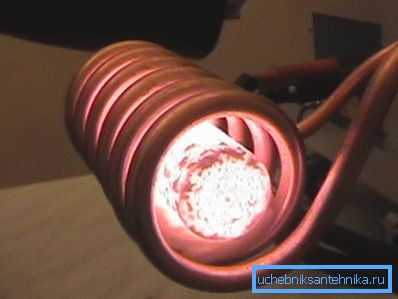

Pokud se uvnitř cívky ukáže, že je to monolitické jádro, pak se prostě začne ohřát indukovanými proudy. V tomto případě dielektrické materiály, které oddělují cívku a jádro, neovlivní ohřev této cívky a jádra.

Pochopení principu fungování nám umožňuje vyrobit nejjednodušší indukční kotel s vlastními rukama. Stačí stačit ocelovou tyč v plastové vodovodní trubce jakýmkoli způsobem, aby se nedotýkala jejích stěn, a pak navíjení cívky měděného drátu přes potrubí. Pořízení cirkulace vody potrubím získáme stabilní vytápění. (Viz také článek Biopaliva pro krby: funkce.)

Klady a zápory

Jak dobrý jsou elektrické kotle proti konkurenčním řešením? Mají významné nedostatky?

Obecné funkce

• Přímé vytápění chladicí kapaliny s elektřinou je nejdražším zdrojem tepelné energie veškeré použité hmoty. Aby nedošlo k neopodstatněnosti, nechte čtenáře nezávisle porovnávat náklady.

• Elektrická energie spotřebovaná kotlem nemusí být poskytována všude. Například plnohodnotné vytápění dacha velkého prostoru je obtížné realizovat jednoduše proto, že typický limit výkonu pro dacha, který je poskytován hliníkovým vedením zahradní komunity, je 2-2,5 kW.
• Použití elektřiny však zajišťuje maximální stupeň pohodlí uživatele. Kotel nevyžaduje údržbu a je schopen pracovat celé měsíce v plně autonomním režimu. Majitel se nemusí starat o skladování a přepravu paliva, jeho skladování, odstraňování a likvidaci spalovacích produktů.

Kromě toho: elektrický řídící obvod umožňuje v případě potřeby rozšířit funkčnost kotle GSM modulem, dálkovým ovládáním, programovatelným časovačem atd.

• Průměrná cena elektrických topných zařízení je výrazně nižší než plyn nebo tuhá paliva. Důvodem je relativní jednoduchost konstrukce a nízká spotřeba materiálu při výrobě.

Kromě obecných vlastností má každý typ zařízení své vlastní výhody a nevýhody.

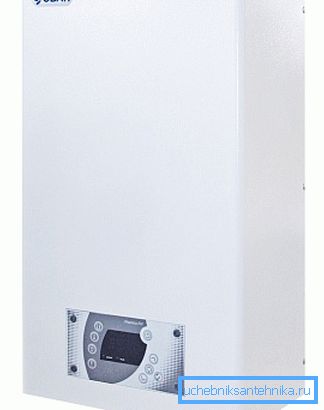

Tenovye

Jejich hlavní výhodou z pohledu kupujícího je to, že dostane řešení vše v jednom. Celé potrubí elektrického topného kotle je již v jeho případě: stačí jen připojit výstupní potrubí k topnému okruhu.

Hlavním problémem zařízení TEN je postupná tvorba měřítka na povrchu ohřívačů, což může vést k přehřátí a selhání. Nicméně v uzavřeném okruhu autonomního systému vytápění není tento problém příliš akutní: po srážení všech solí rozpuštěných ve vodě není místo pro nové.

Elektroda

Mají dvě důležité výhody:

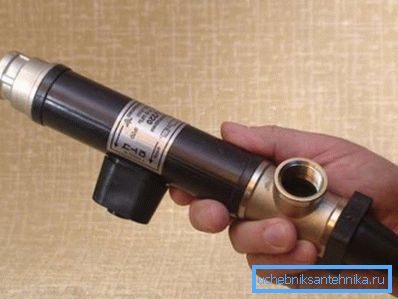

1. Kompaktní. Zařízení s nízkým výkonem tohoto typu se dokonale hodí pod okenní parapet nebo za záchod.

1. Absolutní bezpečnost. Když je obvod odtlakován, vytápění se nezastaví kvůli aktivaci automatizace, ale jednoduše kvůli principu fungování zařízení: při nepřítomnosti vodiče mezi elektrodami proud přestane proudit.

Bez mínusů se také nedělá.

1. V důsledku oddělení nabitých částic z jejich povrchu se elektrody postupně rozpouštějí a vyžadují jejich výměnu.
2. Kotel je schopen pracovat pouze s jedním chladivem - vodou. Nejen že: jeho složení musí odpovídat normě GOST 2874-82 Pitná voda. Hygienické požadavky.

Indukce

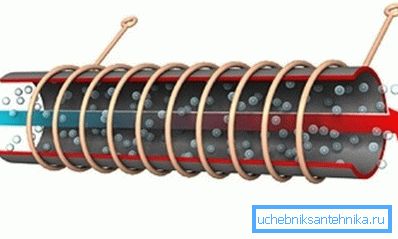

V tomto případě je bezpečnost trochu horší: indukce funguje v jakémkoli prostředí. Hlavní výhodou indukční schématu je, že kotel je prakticky věčný.

Rozhodněte se za sebe:

• V tom není žádná pohyblivá část.
• Vodivé obvody nejsou v kontaktu s chladící kapalinou a proto nejsou vystaveny erozi a elektrochemickým procesům.
• Stupnice na jádro nebude mít vliv na jeho výkon: to může vést k poškození, pokud zahřívání (asi 1100s) teplota tání oceli, což je možné v reálném světě.

Mimochodem: excitace vířivých proudů způsobuje slabé vibrace jádra a ničí měřítko.

Montáž

Kotle s elektrickým výkonem větším než 7 kW vyžadují přítomnost 380 voltů, které jsou dodávány ze štítu samostatným kabelem.

Typická schéma připojení elektrického topného kotle k síti zahrnuje:

• RCD (zbytkové proudové zařízení) u vchodu do domu.
• Třífázový automat přímo v okruhu napájení kotle.

Obvykle není nutná žádná stabilizace. Napětí na vstupu do topných prvků je lhostejné a řídicí elektronika je dodávána se svými vlastními spínacími měniči výkonu.

Jak vypadá připojení elektrického kotle k topnému systému? Pro kotle TEN, jak již bylo zmíněno, stačí jednoduše připojit průtok a zpětný tok okruhu: všechny pásky jsou uvnitř. V případě demontáže jsou na vchodech instalovány uzavírací ventily.

Nuance: systém vytápění může potřebovat další expanzní nádobu. Celkový objem expanzních nádrží by měl být přibližně rovný 10% objemu chladicí kapaliny.

Indukční a elektrodové kotle vyžadují instalaci:

1. Expanzní nádrž.
2. Oběhové čerpadlo.
3. Bezpečnostní skupiny sestávají z manometru, pojistného ventilu a větracího ventilu.

Napájení

Jaký je výpočet výkonu elektrického topného kotle pro dům známého rozměru? Zde je jednoduchá instrukce.

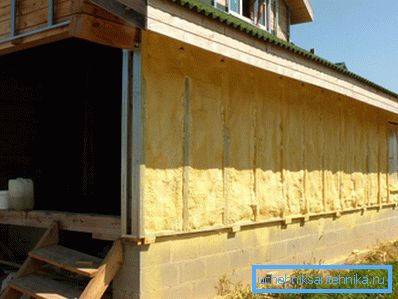

Základní hodnota je považována za 60 wattů na kubický metr vnitřního objemu vytápěné místnosti. Do každé dveře se přidá 200 wattů, do okna 100. Navíc se používá regionální faktor:

Takže pro dům o rozloze 75 m2 se třemi metrovými stropy, dvěma dveřmi a čtyřmi okny na Krymu bude výpočet (75 * 3 * 60 + (2 * 200) + (4 * 100)) * 0.7 = 10010 wattů.

Účinnost

Mnoho prodejců aktivně inzeruje ekonomické elektrické kotle pro vytápění, což umožňuje snížit náklady na udržování tepla o 1,5 až 2 krát. Zdůrazňuje se, že zařízení mají nejvyšší (až 98%) účinnost, což je příznivě odlišuje od konkurenčních řešení. Jako ekonomické řešení se obvykle uvádějí indukční a elektrodové kotle.

Je reklama pravdivá?

Přemýšleme, zda nějaké konstrukční vlastnosti nebo technické vlastnosti mohou ovlivnit zákony fyziky.

• Když je topné zařízení jakéhokoliv typu v provozu, není provedena žádná užitečná práce: žádný objekt s nenulovou hmotností se nepohybuje proti gravitačnímu vektoru.
• V důsledku toho se veškerá vyčerpaná energie nakonec přemění na zrychlení pohybu molekul média. Tedy při vytápění.

Opět: Účinnost každého elektrického přímotopu je 100%.

Další věc je, že vzhledem k konstrukčním charakteristikám kotle může být část tepelné energie přenesena nejen do chladicí kapaliny, ale do okolního vzduchu. Když je však kotel umístěn ve vytápěné místnosti, bude opět vytápět dům.

Závěry jsou zřejmé. Tvrzení, že jeden elektrický ohřívač je ekonomičtější než druhý, je obyčejná dezinformace.

Závěr

Doufáme, že informace nabízené čtenáři pomohou čtenáři při výběru a instalaci topných zařízení. Jako vždy naleznete další materiály ve videu v tomto článku. Úspěchy!
