Efektivní schéma vytápění dvoupodlažního domu s kotlem na

01-01-2018
Vytápění

Při stavbě soukromého bytového domu je jednou z nejdůležitějších úkolů, které je třeba vyřešit ve fázi výstavby, příslušná organizace autonomního vytápění. Faktem je, že nejen správné bydlení v domě během chladné sezóny, ale i výše ročních finančních nákladů, které budou muset být zaplaceny za nákup paliva pro zařízení kotelny, budou záviset na správném řešení tohoto problému.

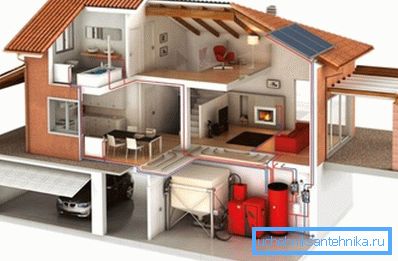

Infrastruktura topení moderní obytné budovy.

Vývoj systému ohřevu vody

Pokud můžete použít klasické kamenné cihelné kamny k ohřevu malého jednopatrového soukromého domu, pak různé režimy vytápění pro dvoupodlažní dům využívající plynové kotle nebo kotle na tuhé palivo jsou efektivnější pro vytápění velkých domů a chalup.

Abychom tento problém podrobněji prostudovali, tento článek vám poskytne stručnou přehledovou instrukci, která zkoumá nejběžnější schémata vytápění pro dvoupodlažní dům využívající vytápění a podlahové vytápění radiátorů. (Viz také článek Trubky pro podlahové vytápění: funkce.)

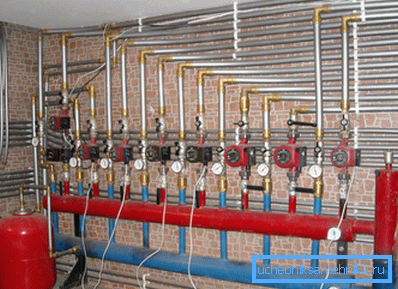

Technická komunikace ohřevu vody.

Hlavní komponenty topného systému

Bez ohledu na to, jaké uspořádání bylo zvoleno pro vytápění dvoupatrového domu, takový systém zahrnuje soubor následujících komponent a mechanismů, které jsou nezbytné k zajištění jeho nepřerušeného provozu:

  1. Topný kotel Může pracovat na kapalných, pevných nebo plynných palivech a slouží k ohřevu vody nebo jiného tepelného nosiče na určitou provozní teplotu.
  2. Radiátory topení, ve skutečnosti jsou to běžné výměníky tepla, ve kterých se teplo z ohřáté vody přenáší přes žebrované kovové stěny do studeného okolního vzduchu.
  3. Každá schéma radiátorového vytápění dvoupatrového domu zpravidla zahrnuje dvě propojené vodovodní potrubí.. Obrys přímého potrubí slouží k přepravě vytápěné chladicí kapaliny z kotle do konečného ohřívače, tj. Chladiče instalovaného v každé místnosti, a návratový obrys slouží k návratu chlazené chladicí kapaliny zpět do kotle.

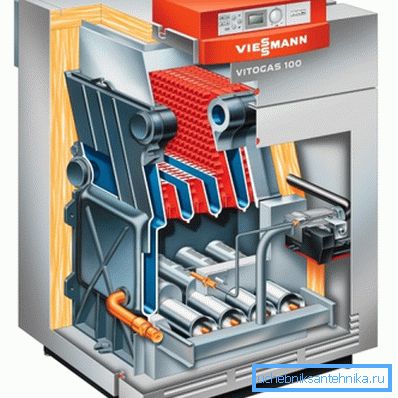

Vnitřní struktura plynového topného kotle.
  1. Expanzní nádrž slouží k vyhlazení poklesu tlaku v systému a vyrovnání objemu chladicí kapaliny. Když se pracovní tekutina zahřívá, zvyšuje se objem, což vede k tomu, že její přebytek spadá do utěsněné komory expanzní nádrže. V důsledku chlazení, snížení tlaku a snížení objemu kapaliny se chladicí kapalina pod působením pružinové membrány vrací zpět do systému.
  2. Oběhové čerpadlo zajišťuje konstantní pohyb pracovní tekutiny potrubím v daném směru a udržuje daný pracovní tlak vody v systému.
  3. Mezi jiným, jakýkoli systém vytápění dvoupatrového soukromého domu obsahuje nejrůznější prvky ventilů a regulačních ventilů.: kulové kohouty, bezpečnostní a zpětné ventily, mechanické termostaty, stejně jako spojovací kování a spojovací prvky.

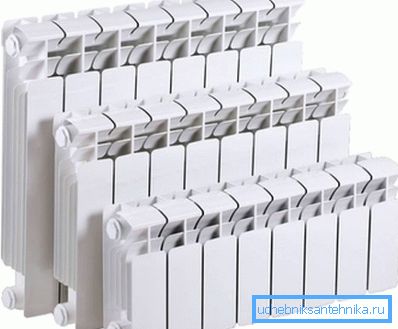

Na fotografii jsou bimetalické vodní radiátory.

Tip! U domů se sezónním pobytem, ​​jako nosič tepla, místo vody doporučujeme použít speciální nízkoteplotní kapalinu nebo nemrznoucí směs. Jeho cena je výrazně vyšší než cena obyčejné vody, ale nezmrazuje při nízkých teplotách a také má antikorozní vlastnosti.

Jednoduché připojení

Nejjednodušší, ale zároveň nejméně efektivní je jednoplášťový systém vytápění dvoupatrového domu, což je řetězec topných radiátorů instalovaných v různých místnostech, které jsou postupně propojeny pomocí kovových nebo plastových vodovodů.

Tento typ připojení umožňuje minimalizovat množství použitých materiálů a provedenou práci, má však i některé významné nedostatky.

  1. Ohřátá voda, která prochází trubkami a radiátory, rozkládá nerovnoměrně teplo a jak se pohybuje do vzdálených místností domu, postupně se ochladí.
  2. Abychom tento jev kompenzovali, za účelem zvětšení oblasti přenosu tepla je nutné instalovat větší množství vodních radiátorů ve vzdálených místnostech.
  3. Díky této možnosti připojení není možné nastavit optimální teplotu pro každý pokoj v obytné budově vlastními rukama.

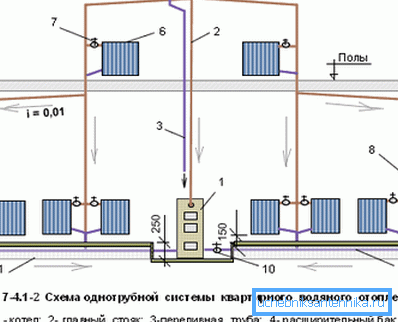

Monotube připojení topných zařízení dvoupodlažní obytné budovy.

Použití dvojvodičového obvodu

Efektivnějším, ale zároveň dražším systémem vytápění dvou trubek u dvoupatrového domu, jehož instalace vyžaduje spotřebu většího množství materiálů a nákladů na práci.

Tímto připojením je každý vodní chladič odděleně, přívodní potrubí je připojeno k přímotopnému okruhu a výstupní potrubí - k reverznímu okruhu topného systému.

U dvoupatrových domů se tato možnost připojení považuje za nejoptimálnější, protože má následující výhody:

  1. Díky rovnoměrnému přenosu tepla je zajištěno stejné vytápění všech místností obytného domu, bez ohledu na jejich relativní polohu vůči topnému kotlu.
  2. Samostatné připojení každého úseku umožňuje nezávisle regulovat požadovanou teplotu pro každou konkrétní místnost nebo místnost obytné budovy.
  3. Efektivnější distribuce tepla vede ke zvýšení energetické účinnosti celého systému a následně k významným úsporám paliva.

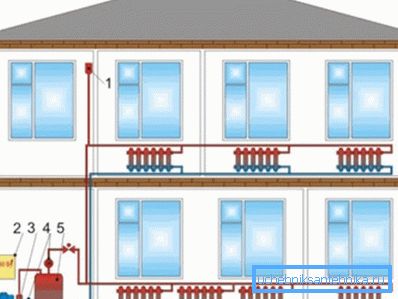

Dvoupodlažní topení ve dvoupatrovém domě.

Dávejte pozor! Takové spojení mimo jiné umožňuje odstranění přímých a vratných potrubí z vnějších očí tím, že je umístí pod čistou podlahu nebo za prvky dekorativních dekorací zeď.

Distribuce trubek podle kombinované schémy

Při konstrukci a výstavbě obytného domu se systémem podlahového vytápění bude nejvíce racionální kombinovaná topná schéma soukromého dvoupatrového domu, který kombinuje jak jedno-, tak i dvou-trubkové připojení.

V tomto případě, paralelně s přímým a zpětným potrubím, je samostatný kolektor pro tepelný nosič spojen pomocí třícestného ventilu, ke kterému je postupně připojen systém podlahy teplé vody.

Takové spojení má všechny výhody dvoutrubkového schématu a navíc umožňuje oddělené zapojení topných radiátorů a vyhřívaného podlahového systému, což umožňuje flexibilněji regulovat požadovanou teplotu v místnosti.

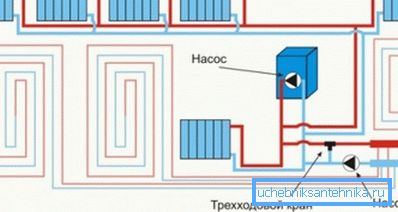

Typický schéma kombinovaného připojení radiátorů a podlahového vytápění.

Tip! Souběžně s kolektory systému podlahového vytápění lze také připojit vyhřívané tyče na ručníky umístěné v koupelně, sprchě nebo v kuchyni.

Závěr

Nezávisle na tom, který schéma byl vybrán, je vytápění dvoupatrového domu důležitým předmětem vnitřní infrastruktury a tato práce musí být oslovena s vědomím, neboť hrubé chyby návrhu nebo instalace mohou být eliminovány teprve v teplé sezóně.

Veškeré potřebné informace lze také získat sledováním videa na konci tohoto článku nebo čtením podobných materiálů na našich webových stránkách.
