Dvouvrstvý topný systém: možnosti implementace a problémy s
Jaký je dvouvrstvý topný systém soukromého domu nebo bytového domu? Jakými znaky lze klasifikovat podobné systémy? Jaké problémy mohou při implementaci tohoto systému vzniknout a jak je řešit? Zjistíme to.

Co to je?
Začneme s popisem obecných principů topného systému.
Ohřev topných zařízení je zajištěn oběhem chladicí kapaliny (procesní voda, nemrznoucí směs, ethylenglykol apod.). Pro cirkulaci je nutný rozdíl mezi vstupem a výstupem zařízení.
Tento rozdíl může být poskytován několika způsoby:
- Připojením výtahové jednotky k topné jednotce, kde je udržován tlakový rozdíl mezi 2 a 3 kgf / cm2 mezi napájecím a zpětným potrubím.
Nuance: po výtahu je rozdíl mezi směsí a zpětným tokem mnohem menší - 0,2 - 0,3 kgf / cm2. Překročení této hodnoty by způsobilo, že oběh bude příliš rychlý. Důsledky jsou hluk v potrubí a nadměrná teplota zpětného potrubí.

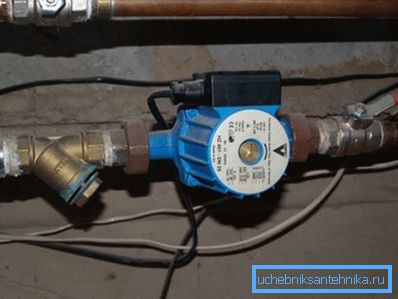

- Cirkulační čerpadlo.

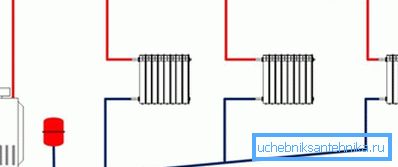

- Rozdíl v hustotě horké a studené chladicí kapaliny v takzvaných gravitačních (gravitačních) systémech.
Je zřejmé, že ve všech případech je nutné zajistit, aby každý ohřívač byl připojen ke společnému systému se dvěma přípojkami. To lze provést několika zásadně odlišnými způsoby.
Schéma | Stručný popis |
Jednoduchá trubka | Zařízení pro vytápění jsou připojena ke společnému okruhu |
Dvojitá trubice | Vytápěcí zařízení jsou napojena mezi napájecím a zpětným potrubím probíhajícím po celém obvodu vyhřívaných prostor. |
Sběratel | Každý ohřívač je vybaven vlastním párem přípojek připojených ke společnému kolektoru. |
Je zajímavé, že v budovách s více byty převažují smíšené schémata zapojení radiátorů. Přítomnost vyhrazeného napájecího a zpětného zásobování topného systému je dvouplášťová; současně jsou ve stoupači baterie často kombinovány sériově.

Klasifikace
Dvouvrstvý topný systém může být zařazen podle několika dalších vlastností.
Orientace

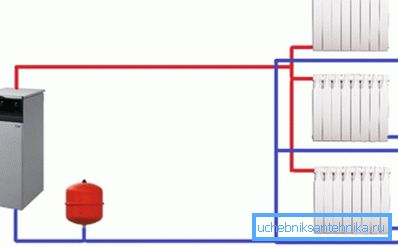

Vertikální schéma je aplikováno pouze ve výškových budovách. Každý radiátor je propojka mezi přívodními a vratnými stoupačkami, které projíždějí poblíž.

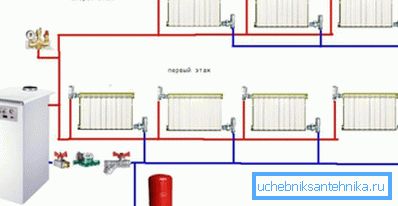

Horizontální schéma může být použito jak v bytových domech (příklad dvou lahví bylo zmíněno v odstavci výše), tak v chatkách.

Projíždějící a mrtvé konce
V následujícím schématu se chladicí kapalina v průtokovém a vratném proudu pohybuje podél kroužku v jednom směru; mrtvý konec - v opačných směrech. Režim slepé uličky je v poptávce, kde dveře nebo panoramatická okna ztěžují instalaci plného kroužku potrubí.

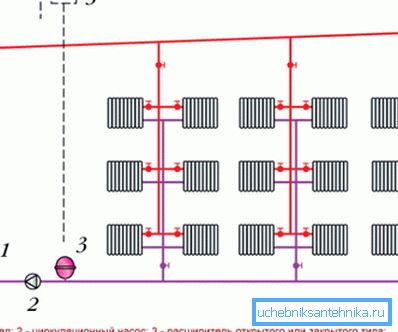

Dolní a horní lahví
Až do 70. let minulého století na území SSSR převládaly domy s horním lahví: z výtahu se napájecí potrubí vydalo do podkroví; odtud chladicí kapalina přes stoupačky vstoupila do zpětné linky umístěné v suterénu.
Použití takového systému má několik praktických důsledků:
- Podkroví, divoká, byla zahřívána a měla dostatečné rozměry pro údržbu a opravy ventilů.
- Každé topení stoupačky při opravách bylo nutné vypnout ve dvou bodech - v suterénu av podkroví.
- Když spustíte systém klesl (jak celá, tak i individuální stoupačky), museli jste z něj odvzdušnit vzduch. Za tímto účelem byl napájecí zásobník namontován s mírným sklonem a ve svém horním místě byla instalována expanzní nádoba s výložníkem. Spuštění domu bylo proto doprovázeno návštěvou podkroví.

Mimochodem: v některých případech byla dumperová doprava přenesena do suterénu po všech podlažích. S malým odtokovým úsekem byl vzduch odváděn přes to na přední straně toku vody.

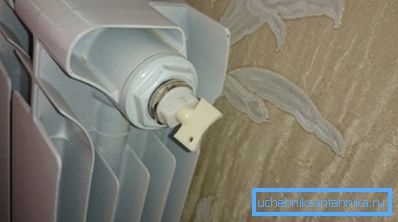

S příchodem plochých střech a vývojem panelového domu byla horní plnění téměř vyčerpaná nižšími: dodávka a návrat do podzemí. Stoupačky se začaly propojovat v párech v apartmánech v horním patře. Po vynulování musí být každý odpojen, za tímto účelem jsou v bytech na horním patře namontovány klempívy Mayevsky nebo běžné ventily.

Upozorňujeme, že schéma s nižším lahvováním je v chladnější sezóně zranitelnější vůči nehodám. Výdech vzduchu (zejména v nepřítomnosti přístupu ke všem vzduchovodům) trvá dlouhou dobu; při nízkých teplotách není neobvyklé, že by některé stoupačky zmrazily.
Zásluhy
Co vlastně je dobré 2 x potrubní vytápění?
Jeho hlavní výhodou je, že umožňuje více či méně konstantní teplotu topných zařízení v celé budově.
U systému s jedním potrubím je připojení baterie na začátku jediného plnicího kroužku vybaveno průtokovou teplotou (typicky 70-75 ° C). na konci - teplota návratu (50 ° C). Zde bude každý chladič přijímat chladicí kapalinu s teplotou poněkud odlišnou od teploty dodávané kotlem nebo výtahem po směšovací jednotce (výtahu).

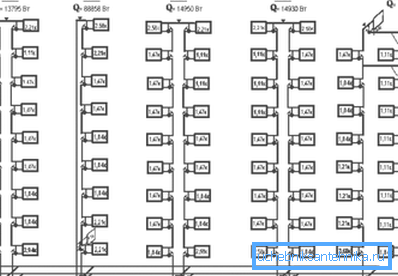

Navíc v případě velkého domu s pevným počtem baterií není 2-trubkový vytápěcí systém jednoduše alternativní: žádná konfigurace s jedním trubkovým kroužkem nebude pokrývat všechny místnosti 80 bytového domu.

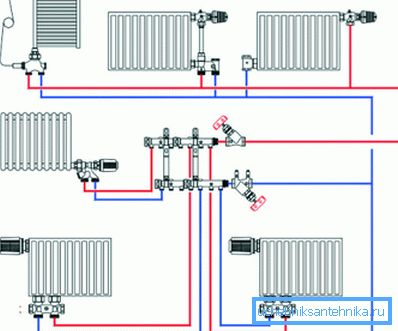

Varovné námitky: ano, schéma kolektorů může více než nahradit dvoutrubkovou. Cena její implementace bude však desetkrát vyšší kvůli obrovské spotřebě potrubí; navíc velká celková délka spojů bude znamenat obrovské tepelné ztráty, které nejsou cílené.
Problémy
Ani bez nich to nedělá.
Výdaje
Je zřejmé, že se stejným průměrem budou vždy dvě trubky dražší než jedna. Při malé ploše vyhřívané budovy nedosáhnou získané výhody tento rozdíl: je snazší kompenzovat změny teploty zvýšením počtu sekcí chladiče na konci jednoho trubkového kroužku.
Vyvažování
Dvouvrstvý topný systém chaty musí být vyvážen.
Co to je?
Začněme, uveďme podstatu problému.
Představte si, že z kotle vytápějí dvě trubky do domu. V první, proudí voda do radiátorů, ve druhé se vrátí. Kromě toho je každý radiátor propojen mezi těmito trubkami.

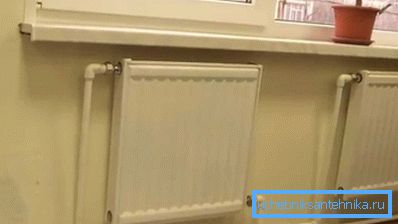

Jaký je problém? Ano, skutečnost, že každé topné zařízení uhasí rozdíl mezi tokem a zpětným proudem. Pokud na první baterii bude stejná, řekněme, 0,2 kgf / cm2, pak na druhé - již 1,75, na třetí - 1,5 a tak dále.

Výsledkem je velmi ošklivý obraz:
- Stabilní teplota baterie se nebude diskutovat. Čím je diferenciál menší, tím pomalejší je oběh, tím nižší je teplota chladicí kapaliny dosahujícího chladiče.
- Co je horší, při extrémní zimě může chlazení koncových baterií vést ke vzniku zátek na led s úplným zastavením oběhu a nevyhnutelným odmražením topných trubek.
Pokyny pro vyvažování topného systému chaty si udělejte sami:
- Každý chladič je dodáván se škrtící klapkou na jednom ze spojů (nejlépe na vratném potrubí).
- Průtok chladicí kapaliny skrze první ohřívače z kotle nebo výtahu je omezen, dokud se jejich teplota nebude rovnat teplotě.

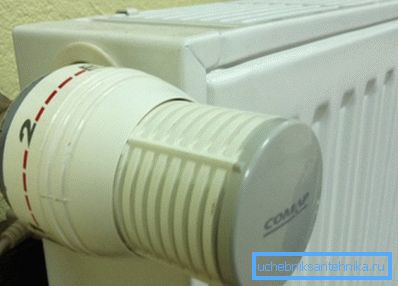

Užitečné: pohodlnější použití funkčního analogu plynu - termostatická hlava. Umožňuje nastavit tok vody, ale cílovou teplotu.

Přiměřená otázka: Jak funguje dvoudutinový systém v bytovém domě? Tam, udušení baterie není praktikováno, ale teplotní variace mezi nimi je relativně malá.

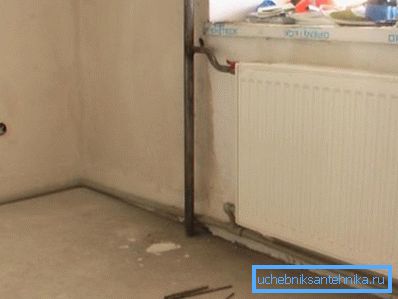

Funkce škrtící klapky je potrubí s proměnným průměrem. Uvádíme typické hodnoty pro desetpodlažní dům postavený v letech 80-90.
Plotový vytápěcí systém | DU, mm |
Přejděte do radiátoru nebo konvektoru | 20 |
Riser | 25 |
Balení v koncové části | 32 - 40 |
Balení ve výtahu | 40 - 50 |

Každá přechodová část omezuje průtok chladicí kapaliny; při zohlednění záměrně nafouknutého průtoku plnění je to dostačující pro provoz obvodu v normálním režimu.
Užitečné věci
- Při vyrovnávání s škrtícími klapkami časová prodleva mezi změnou režimu škrcení a stabilizací teploty topných zařízení dosahuje 6 až 8 hodin.
- Pro chalupu o rozloze až 100 m2 s nuceným oběhem chladicí kapaliny ve dvou trubkovém systému je rozumné minimum plnicího úseku DU2 až 200 m2 - DU25.
- V gravitačním systému nelze lahvování dělat tenčí než DU32 při použití polymerních trubek a oceli DU40. Systém gravitačního průtoku se navíc používá na ploše nepřesahující 100 m2: ve velkokapacitním pokoji hydraulický odpor dlouhého okruhu jednoduše nezajistí minimální požadovanou cirkulaci.

Závěr
Doufáme, že materiál, který má čtenář k dispozici, mu pomůže při navrhování, stavbě nebo opravách topných systémů. Chcete-li se dozvědět více o tom, jak dvoutrubkový topný systém funguje, video v tomto článku vám pomůže. Úspěchy!
