Dvoutrubkový nebo jednorázový vytápěcí systém - věčná otázka

Jedním z nejtěžších etap v organizaci topení bydlení - přípravné, a to volba vhodného topného systému. Když už bylo rozhodnutí učiněno, pochybnosti začnou stejně převládat, vyřazená verze najednou začíná vypadat atraktivnější. V případě ohřevu vody je hlavní volbou mezi možností použití - jedno nebo dvě trubky.

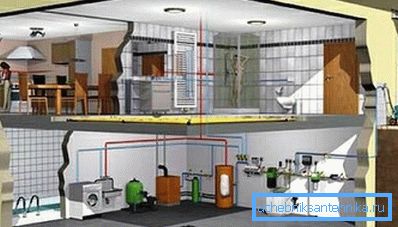

První pohled na systémy s jednoduchým a dvojitým potrubím

V zásadě je hlavní rozdíl mezi nimi již jasný - v jednom potrubním systému se používá trubka 1 a dvou trubka -2.

Aby bylo jasnější, mohou být tyto systémy zastoupeny jako:

• jediné potrubí - trubka tvoří uzavřenou smyčku, ve které jsou zapuštěné radiátory, to znamená, že jsou všechny zapojeny do série se stejnou trubkou;

• dvoutrubkový systém - takové obvody 2, jeden dodává baterii horkou vodu a druhý ji vede do stoupacího potrubí nebo kolektoru.

Říci jednoznačně jednorázové nebo dvoutrubkové topné systémy je lépe nemožné bez podrobnějšího zvážení struktury každého topného systému. Při porovnávání je třeba vzít v úvahu nejen ukazatele nákladů, ale také trvanlivost, snadnost použití, efektivitu atd.

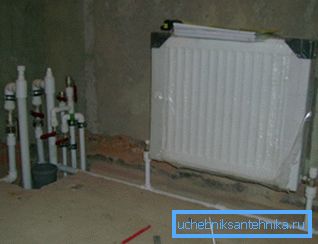

Jednoduchá topná soustava

Chladicí kapalina v tomto případě ze stoupačky vstupuje do napájecího potrubí a začne se pohybovat po podlaze. Vstupuje do radiátoru, ohřívá je a je vypouštěn zpět přes stejnou trubku (viz též článek Vzduchové vytápění venkovského domu: nápady na vlastní vylepšení).

To znamená, že chlazená chladicí kapalina se v potrubí mísí s vodou a snižuje její teplotu. Na konci již ochlazené vody je zpět do kotle.

Silné a slabé stránky jednorozměrného vytápění

Hlavní stížnost ohledně tohoto způsobu dodávání chladiva do radiátorů může být nazvána skutečností, že stejná trubka je jak napájecí, tak i vypouštěcí. Vzhledem k tomu, že při montáži vodorovně na podlahu je několik trubek připojených k potrubí, účinnost topení se snižuje. Faktem je, že teplota chladicí kapaliny klesá, když prochází baterií.

Dávejte pozor! Pokud se během instalace podlahy pokoušíte připojit 7-10 radiátorů k jedné trubce, pak několik posledních radiátorů pracuje s téměř nulovou účinností. Vzhledem k chlazení chladicí kapaliny budou sotva teplé.

Na druhé straně je cena vytápění obydlí organizovaná podle takového schématu mnohem jednodušší a samotný instalační proces je méně náročný na práci. Úspory jsou dosaženy především díky nižší potřebě materiálů.

Hlavní otázka spočívá v tom, zda úspory mohou převýšit vyslovené nedostatky. Dále je třeba poznamenat, že bez vylepšení jednorázového vytápění můžete zapomenout na flexibilní řízení mikroklimatu v domě, všechny baterie se zahřejí na určitou teplotu a můžete zapomenout na nastavení.

Vylepšení vytápění

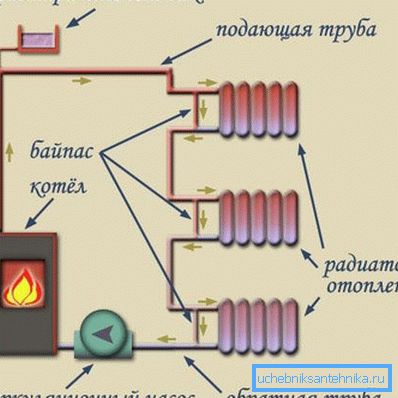

Můžete se zbavit jednoho z problémů vlastními silami s minimálním úsilím a finančními náklady. K tomu budete muset nainstalovat bypass a integrovat do něj termostat, který umožní regulovat tok chladiva do chladiče.

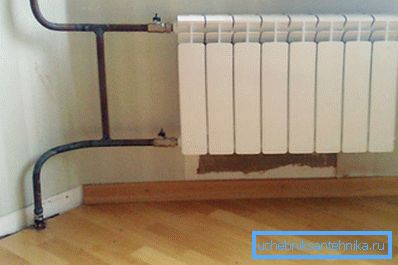

Obtok je prostě obtokovou částí potrubí, je často instalován na potrubí, takže systém nepřestává pracovat, například při opravě nebo výměně části potrubí.

V případě vytápění je výhodou, že:

• vestavěný regulátor teploty změní proud chladicí kapaliny nezávisle;
• i když jedna z baterií selže v zimě, obtok prostě umožní vypnutí poškozeného úseku potrubí.

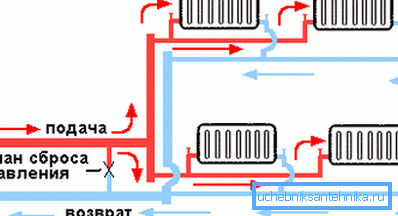

Dvoutrubkové vytápění

V tomto případě se již používají 2 trubky - přívod a výtlak (vratné). Tak flexibilita systému ve výšce. Každá z radiátorů funguje nezávisle na druhém, což vede jen k vytápění domu.

Vlastnosti dvoutrubkových topných systémů

Pokud jde o to, jaký topný systém je lepší než jednorázový nebo dvouprubkový, obvykle je hlavním argumentem možnost flexibilního řízení teploty každé baterie samostatně.

Zvláštnosti 2-trubkových topných systémů zde však nekončí, stojí za zmínku, že:

• hydrodynamický odpor je menší;
• náklady na montážní práce v tomto případě budou vyšší než náklady na jednu trubku. Složitost práce se také zvýší, protože bude nutné správně nainstalovat přibližně dvakrát tolik potrubí.

Nicméně, soudě podle popularity dvojité trubkové vytápění, výhody převáží nevýhody. Takové systémy se používají téměř bez omezení, 2-trubkové schémata lze nalézt jak v soukromých domech, tak v nových výškách.

Dávejte pozor! Ve výškových budovách se doporučuje dodržet horní vertikální vedení (pro verze s 2 trubkami), v případě uspořádání vytápění s jedním potrubím bude optimální vodorovné podlahové zapojení.

Srovnání způsobů zapojení pro systémy s jednoduchým a dvojitým potrubím

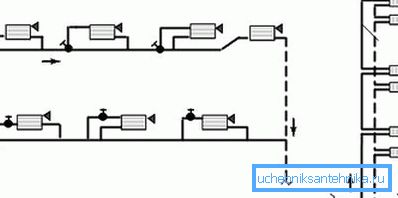

Pokud používáte pouze jedno potrubí, neexistuje tolik variant instalace, můžete zvolit:

• vertikální uspořádání - jsou-li všechny ohřívače připojeny ke stoupači;

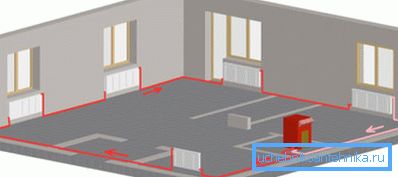

• horizontální - používá se v případech, kdy je nutné ohřívat domy malého počtu podlaží, ale s velkou podlahovou plochou. V tomto případě jsou všechny baterie vzájemně propojeny.

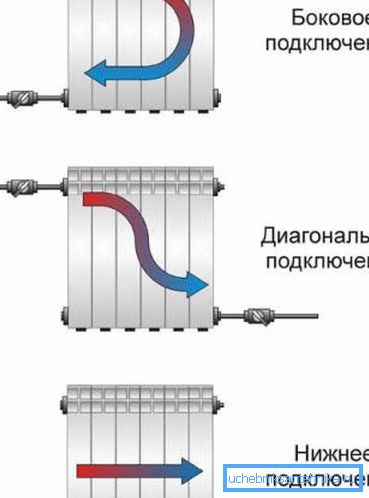

Věnujte také pozornost způsobu připojení ohřívače. Povaha pohybu chladicí kapaliny na chladiči a tím jeho vytápění závisí na tom.

Dávejte pozor! Pro obě možnosti je poměrně akutní problém leteckých zácp.

U dvouvodičového topení je možné uvést další možnosti:

• horní vedení je důležité pro přirozenou cirkulaci chladiva;
• spodní vedení - vhodné pro cirkulační čerpadlo;

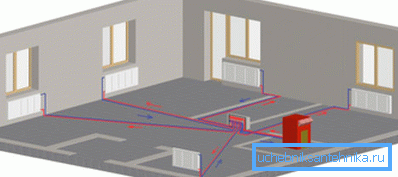

• Je možné vyčíslit poddruhy typu "hvězd" - od kolektoru ke každému radiátoru jde vlastní napájecí potrubí a jeho vlastní návrat.

Pokud jde o instalační technologii, pokyny obecně vypadají takto:

• nastaví kotel;
• přívodní potrubí je umístěno v souladu s projektem;
• jsou instalovány radiátory;
• přívodní potrubí je připojeno k radiátorům, u jednopatrových systémů je nejlepší instalovat bypass a termostat v tomto stupni;
• zpětné potrubí je připojeno k kotli, čímž se uzavře topný okruh. Budete také muset nainstalovat nárazovou nádrž na nejvyšší místo.

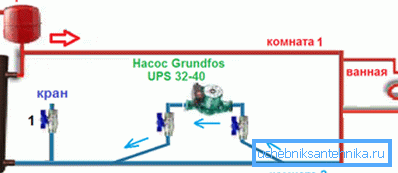

Dávejte pozor! Cirkulační čerpadlo je instalováno přesně na přípojce potrubí s chladivem, které již bylo chlazeno do kotle. To je způsobeno tím, že při vysokých teplotách se čerpadlo rychle opotřebuje.

Co si vybrat

Neexistuje žádná jediná odpověď, na kterou je lepší výběr - jednopatrový vytápěcí systém nebo dvoutrubkový.

Vše závisí na:

• rozpočet - pokud nejsou k dispozici žádné finanční prostředky, je lepší nešetřit peníze a zůstat na 2-trubkové verzi;
• schůzky - pokud potřebujete ohřát malý venkovský dům, pak nemá smysl přemýšlet s poměrně drahým 2-trubkovým topením.

Stručně řečeno, výsledek lze shrnout takto:

• 2-trubkové vytápění je dražší, ale efektivnější a jednodušší;
• 1 trubka je levnější, ale je méně účinná a během provozu mohou vznikat problémy.

Shrnutí

Mnoho při výběru typu topného systému považuje hlavní kritérium za cenu, která není zcela pravdivá. Je lepší si vybrat vědomě na základě charakteristik vytápění. Navrhovaný materiál pomůže podezřelým konečně rozhodnout o volbě topného systému.

Ve videu je rozdíl mezi těmito topnými systémy zobrazen jasněji.
