Dvojokruhový topný systém: design, funkce, připojení

Existují dvě nejdůležitější podmínky pro pohodlí bydlení: přítomnost topení a horké vody. K zajištění těchto podmínek můžete použít samostatný systém a můžete instalovat dvoukruhový kotel. Budeme popisovat rozdíl mezi jednokruhovými a dvoukruhovými topnými systémy, jaké jsou vlastnosti a výhody dvoukruhového topení.

Dvojité topení

Princip provozu a kotle zařízení

Nejdříve chceme definovat systém se dvěma smyčkami a také zvážit princip fungování systému.

Dávejte pozor! Dvojvodič je systém, ve kterém jsou funkce topení a horké vody kombinovány uspořádáním dvou nezávislých obvodů s různými teplotami vody.

Mělo by být zřejmé, že teplota chladicí kapaliny ve vytápěcím systému dosahuje 95 stupňů, zatímco teplota přívodu teplé vody podle bodu 2.4 SanPiN 2.1.4.2496-09 je 60 stupňů. To znamená, že generátor tepla bude fungovat v různých režimech.

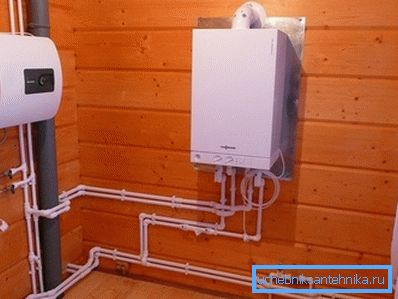

Kotle s dvojitým okruhem má zpravidla jeden uzavřený tepelný výměník topení a jeden proudový výměník tepla s přívodem teplé vody.

Zvažte tedy princip přístroje:

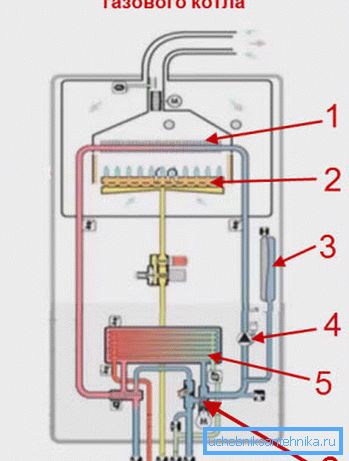

• Chladicí kapalina vstupuje do výměníku tepla (1), kde je ohříván plynovým hořákem (2) a je přiváděn do topného systému pod cirkulačním čerpadlem (4), čímž provádí kruhový pohyb v uzavřeném topném okruhu;

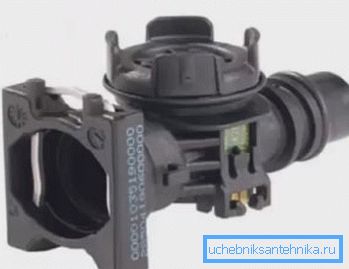

• Po zapnutí horké vody se aktivuje třícestný ventil (6) a chladicí kapalina začne cirkulovat přes výměník tepla (5) uvnitř kotle, zatímco nevstupuje do topného systému;
• Kohoutková voda vstupuje do výměníku tepla (5), kde je ohříván z chladicí kapaliny a je přiváděn do systému horké vody;
• Vnitřní malý okruh je také uzavřen a vybaven expanzní nádrží (3), která kompenzuje roztažení chladicí kapaliny během ohřevu.

Dávejte pozor! Vidíme, že jednotka pracuje na principu "buď" nebo ", tj. Když je TUV v provozu, médium pro přenos tepla neohřívá baterie topného systému. Dlouhodobé používání horké vody může vést k znatelnému chlazení baterií ak poklesu teploty v domě.

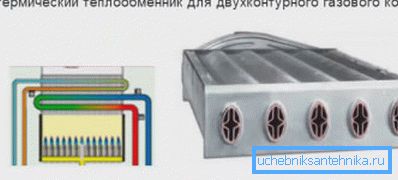

Volba bithermického výměníku tepla, ve kterém jsou dva obvody kombinovány, je také možná. Chladicí kapalina cirkuluje přes vnější plášť a horkou vodu z vnitřních trubek. V takovém případě se voda nedostává do styku s plamenem hořáku a neváří se s uzavřeným kohoutem.

Dávejte pozor! Použití bithermic výměníku tepla umožňuje současně používat topení a zásobování vodou.

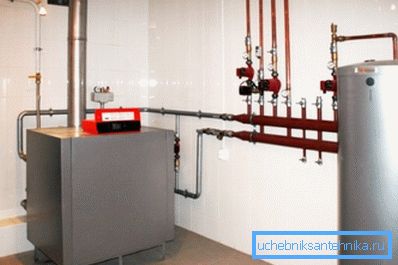

Konečně existují dvouokruhové kotle s integrovaným nepřímým topným kotlem, ale jsou těžkopádné a vyžadují organizaci nadace.

 Rozdíly od systému s jednou smyčkou

Jaký je rozdíl mezi dvoukanálovým a jednosměrným topným systémem, protože jeden okruh může také zajistit ohřev vody? Podívejme se, jak funguje jednokotoučový kotel s horkou vodou:

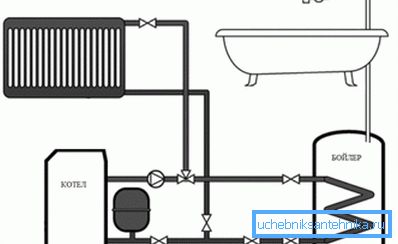

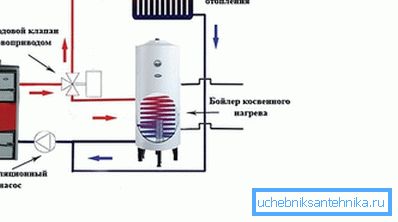

Jak vidíte, zde je schéma odlišné: kotel ohřívá chladicí kapalinu, která cirkuluje ve vytápěcím systému. Samostatný okruh je však odkloněn od obecné sítě potrubí, které napájí nepřímý ohřívací kotel.

Když se voda v kotli ochladí, vysílá termostat signál na servopohon, který přepne třícestný ventil a chladicí kapalina začne proudit nejen do topného systému, ale také do výměníku tepla kotle, kde je ohřívána voda pro ohřev teplé vody. To připomíná práci bithermického tepelného výměníku, jen v tomto případě není kombinováno, ale rozděluje se na dvě samostatné části.

Dávejte pozor! Takový systém je spolehlivější, avšak cena kotle s kotlem bude výrazně vyšší než cena jedné dvoukruhové jednotky. To je hlavní rozdíl, navíc instalace kotle bude vyžadovat další prostor.

Instalace zařízení v kotelně

Pro správné fungování topení je nutné zorganizovat teplo nebo kotelnu.

Navzdory automatickým řídicím a ochranným systémům instalovaným v moderních kotlích vyžaduje instrukce při uspořádání kotelny zavedení řady pravidel:

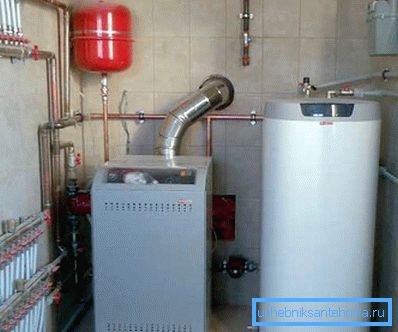

• Pro instalaci zařízení je nutné přidělit samostatnou místnost o rozloze nejméně 4 m2.. V tomto pokoji by mělo být alespoň jedno malé okno a normální vchod. Nejčastěji je kotelna umístěna v suterénu nebo v prvním patře, ale můžete ji také odvést do samostatné budovy;

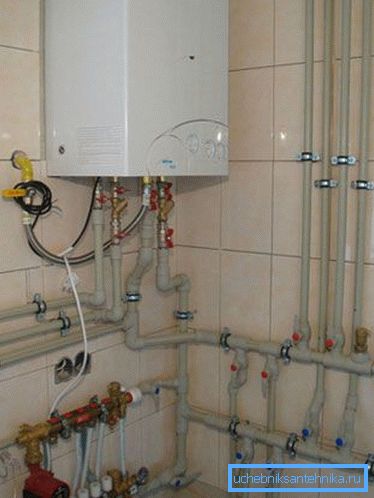

• Dekorace kotelny by měla být z nehořlavých materiálů: dlaždice, omítky atd.;
• Pro normální provoz zařízení a bezpečnost kotle v kotelně musí být normální průtok vzduchu. Z tohoto důvodu je zdi neuzavřená;
• Výfukové plyny jsou vypouštěny přes oddělený komín, je nepřijatelné, aby se z bezpečnostních důvodů dostaly do odsávacího ventilačního systému;
• Podlaha pod kotlem je pokryta ocelovou deskou o minimální hodnotě 1 m2;
• Výstup komína se zvedá nad hřebenem střechy na metr.

Dávejte pozor! Pravidla uspořádání zásobníkové stanice by měla být striktně dodržována pro vaši bezpečnost. V případě použití plynového zařízení je nutné se seznámit s bezpečnostními předpisy a provozními předpisy.

Výhody a nevýhody

Nyní zvažte výhody a nevýhody používání systému s dvojitým obvodem.

Začněme pozitivní body:

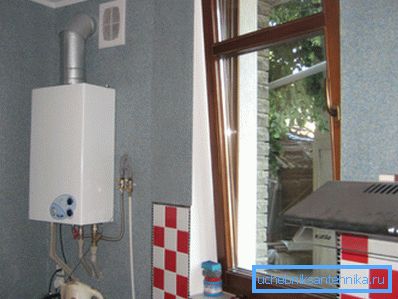

• Zřetelná úspora místa v domě je dosažena: vzhledem k nepřítomnosti dalšího kotle může být velikost kotelny menší. To platí zejména pro malé domy, kde je nedostatek prostoru. V případě výstavby speciálního prodloužení pro teplovodní bod se přidávají úspory finančních prostředků a materiálů;
• Náklady na dvoukruhové jednotky jsou výrazně nižší než náklady na kotle s kotlem nebo dvěma kotly;
• Připojení druhého kotle nebo nepřímého topného kotle komplikuje významně instalační práce, vyžaduje dodatečné vybavení a potrubí, automatizační a kontrolní zařízení;
• V případě plynu nemusíte spojovat dvě zařízení se získáním povolení a uvádění do provozu, což by mělo být prováděno za pomoci specialistů.

Dávejte pozor! Hlavním kritériem pro výběr takových zařízení je úspora místa a peněz. U lidí se takové jednotky nazývaly "kotle pro chudé", ale, jak víte, chudoba není zlozvyk.

 Nyní se zamyslíme nad negativními aspekty tohoto systému:

• Zařízení s průtokovým ohřevem vody nejsou v provozu velmi komfortní: je obtížné regulovat teplotu vody, zvláště při změně tlaku. Tento efekt je známý majitelům staromódních plynových sporáků;
• Koaxiální výměník tepla může pracovat buď pro vytápění nebo pro vytápění. To vede k tomu, že při dlouhodobém používání horké vody může dům výrazně ochladit;
• Pokud se kombinovaný výměník tepla rozbije, vytápění nebude možné pracovat, dokud není vyměněno;
• Ohřev tekoucí vody vyžaduje dvojnásobný nárůst výkonu, což vede ke zvýšení velikosti a hmotnosti výrobku;
• Elektrické kotle v režimu topení tekoucí vody budou také pracovat s dvojitým výkonem, což bude vyžadovat připojení k třífázové síti 380 V, což není v žádném případě všude.

Dávejte pozor! Je zřejmé, že schéma je spíše protichůdné a je na vás, abyste se rozhodli zde. Samozřejmě, pokud je nákup výhodnějších a dražších zařízení pro vás nedostupný, pak je volba předvídatelná.

Způsoby zvyšování tepelné setrvačnosti systému

Pokud jsou zimy ve vaší oblasti chladné a máte obavy, že když se baterie pro přípravu teplé vody ochladí, poskytneme vám několik tipů, jak se tomu vyhnout. Samozřejmě, že se nejprve musíte postarat o dobrou tepelnou izolaci stěn a oken, střechy a podlahy, ale to není důvod.

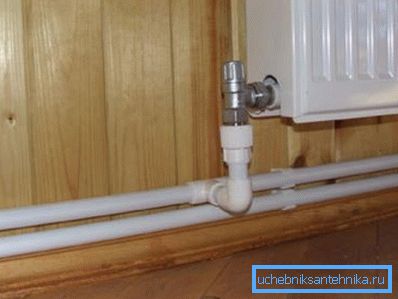

Jediný způsob, jak pozastavit chlazení chladicí kapaliny, je zvýšit její tepelnou kapacitu. Toho lze dosáhnout zvýšením objemu chladicí kapaliny pomocí trubek o větším průměru.

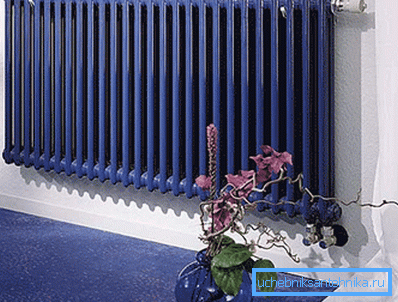

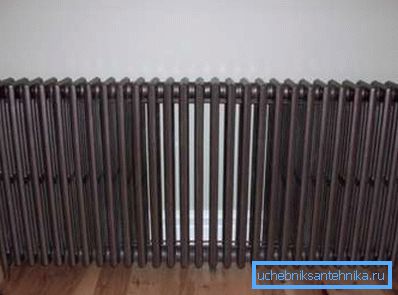

Kromě toho můžete použít masivní litinové baterie s instalací do podlahy. Takové ohřívače se velmi dlouho ochlazují, protože jejich hmotnost může dosáhnout 100 kg.

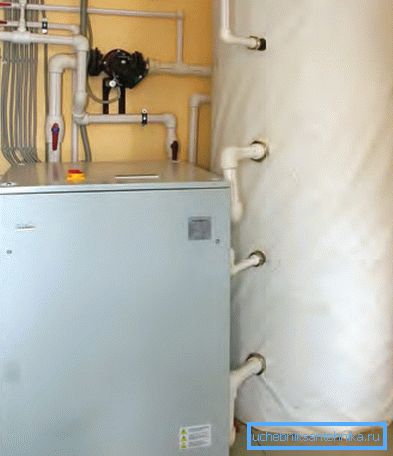

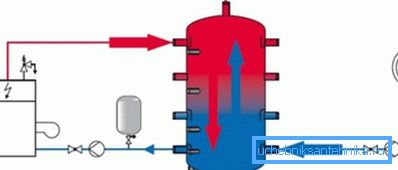

Konečně, jak již bylo řečeno, je možné do systému zapojit tepelný akumulátor - zásobník několika set litrů (až 2000), který je připojen mezi kotlem a topným systémem. To však znemožňuje všechny výhody systému: bude dražší a zabere příliš mnoho prostoru.

Dávejte pozor! Při racionálním využívání horké vody není problém s ochlazením baterií příliš relevantní, protože k tomu, aby se dům dostal velmi chladno, je třeba několik hodin sprchovat.

Připojení plynového zařízení

Dávejte pozor! Připojení plynovodu k vašim vlastním rukám je přísně zakázáno. Je plný těžkých pokut a docela nebezpečného. Proto k úpravě práce plynového kotle budete muset provést určitý postup.

Nejprve musíte kontaktovat ZISZ a provést změny plánu domu se zavedením příslušných poznámek a označení kotelny. Také změny jsou provedeny v registračním certifikátu objektu.

Poté je třeba kontaktovat plynárenskou službu a podat žádost o připojení kotle. Musíte poskytnout technický pasový přístroj.

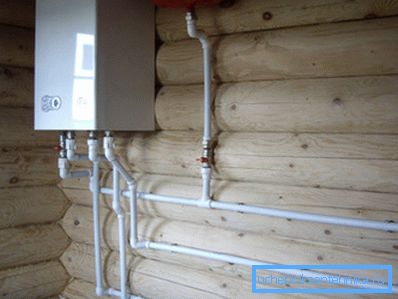

Poté byste měli nainstalovat zařízení a nainstalovat celý systém, s výjimkou připojení plynovodu. Plynoměr musí být instalován a utěsněn.

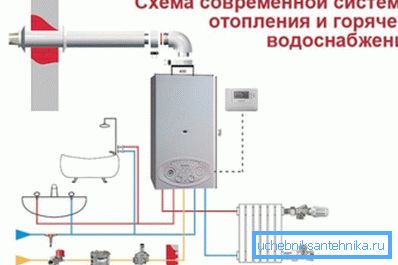

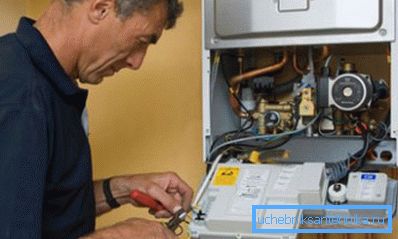

Nyní pozveme odborníka na plynové služby, který spojí kotel s hlavní linkou. Zároveň podáváme inspektorovi žádost o uvedení do provozu.

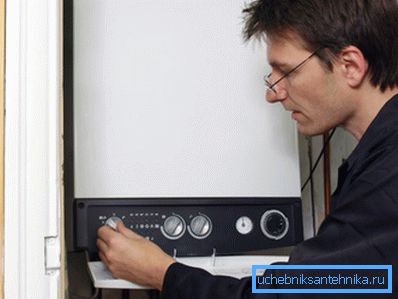

Nakonec inspektor zkontroluje správnost spojení, vyhotoví povolení a pokud nejsou žádné stížnosti, dovolí plyn do systému.

Závěr

Dvouvodičová schéma topného systému je dobrým řešením pro ekonomické majitele a majitele malých domů. Moderní modely pracují poměrně uspokojivě a spolehlivě.
