Navzdory skutečnosti, že cena moderní baterie na topení není tak skvělá, můžete to udělat bez nákupu takových zařízení, protože se s nimi můžete vypořádat sami.

V tomto článku budeme hovořit o tom, jak a jakým způsobem je možné vyrábět materiály z domácích baterií, které z hlediska energetické účinnosti prakticky nebudou nižší než tovární analogy.

Posouzení jejich schopností

Je zřejmé, že každý člověk nebude schopen sestavit domácí olejový chladič, taková konstrukce je obtížná, ale zařízení, díky němuž bude voda cirkulovat jako chladicí kapalina, není tak obtížné.

Tímto způsobem se domácí topné zařízení neliší od továrenských analogů, nedoporučuje se však instalovat tyto výrobky do centralizovaných systémů s vysokým tlakem.

Registr vytápění - základ samostatně stvořených návrhů

Domovní radiátory z trubek - to je nejběžnější typ ručních ohřívačů. A to není překvapující, jelikož se jedná o řadu velice snadnější spárovat hermetický systém z potrubí o řadu, než vyrobit topné zařízení používající tovární technologii.

Výrobky sestavené na základě jediné trubky nebo kombinace trubek se nazývají registr. Registr je hermetický systém, kterým cirkuluje jedno nebo jiné chladivo. Energetická účinnost registru je určena průměrem a uspořádáním trubek, jakož i materiálem, ze kterého jsou vyrobeny.

Praxe montáže radiátorů s vlastními rukama ukazuje, že nejvhodnějším řešením je použití hladkých trubek o průměru 32 - 200 mm. Aby bylo dosaženo maximální plochy výměny tepla při zachování kompaktních rozměrů, je zařízení tvarováno jako cívka nebo je registrovaný v průřezu.

Výběr ocelových trubek pro montážní práce není náhodný, protože je snadné vařit s domácími svářečkami.

Tip: Chcete-li vytvořit registr, není nutné jít k kovové základně pro nákup nových trubek. Koneckonců k provedení plánované práce můžete použít staré trubky, které nemají viditelné vady způsobené mechanickými deformacemi nebo korozí.

Konfigurace domácích zařízení

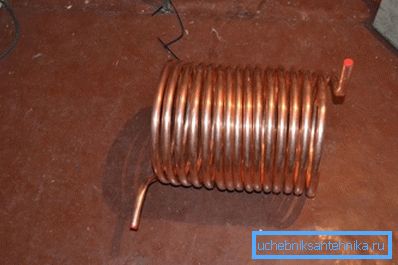

Cívka měděné trubky

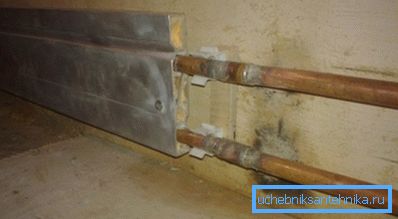

Domácí vytápěcí radiátory z mědi nebo oceli mohou být vyrobeny ve dvou provedeních:

  • Sekční regály sestávající z přímých trubek o velkém průměru s uzavřenými zátkami na koncích spojených trubkami s menším průřezem průměru.

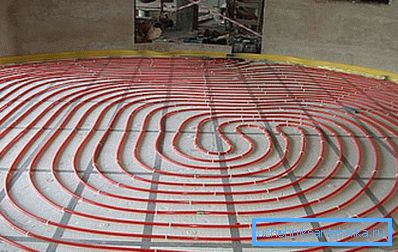

  • Serpentinové registry se S-tvarem nebo složitější konfigurací.

Důležité: Pro optimální přenos tepla by konfigurace registru cívky měla mít vzdálenost mezi sousedními trubkami o 5 cm větší než jejich průměr.

Podívejme se podrobněji na strukturální rysy uvedených konfigurací:

  • Sekční registr se skládá z několika trubek uspořádaných vodorovně.

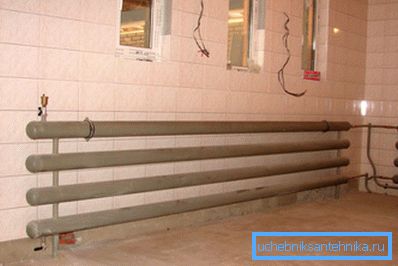

V sekci registra fotografií

Pro cirkulaci chladicí kapaliny jsou vodorovné prvky registru vzájemně propojeny potrubí menšího průměru. V důsledku toho se chladicí kapalina začne pohybovat podél horního potrubí, dosáhne spojovacího potrubí, skrze které proudí do úseku po proudu a podobně.

Ve výrobním provedení jsou takové konstrukce vyrobeny pro topné vchody a další pomocná zařízení, kde estetika vzhledu zařízení není tak důležitá.

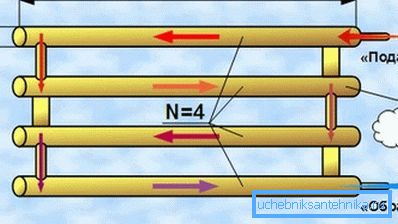

Zásada registru sekce

Vstupní a výstupní přípojky jsou vyrobeny se závitem. V některých případech, aby se urychlily montážní práce, jsou trubky jednoduše svařeny.

Umístění přechodových trubek se volí co nejblíže ke konci úseku. To se provádí pro lepší cirkulaci chladicí kapaliny a pro zajištění větší pevnosti kompozitní struktury.

Optimální materiály pro samonosné segmentové registry jsou galvanizované ocelové trubky o vnitřním průměru 76-160 mm. Konstrukce by měla být vařena tak, aby byla těsnost švů udržována při provozním tlaku až 13 atm.

Důležité: Optimální konfigurace registru je konstrukce, ve které nejsou žádné více než 3 vodorovné úseky. Nadměrná akumulace průřezů vede k poklesu účinnosti cirkulace ohřívaného vzduchu uvnitř místnosti.

  • Registry cívky jsou strukturálně podobné analogovému výběru. Hlavní rozdíl spočívá v tom, že funkce propojky se zde provádí ohýbáním hlavního potrubí.

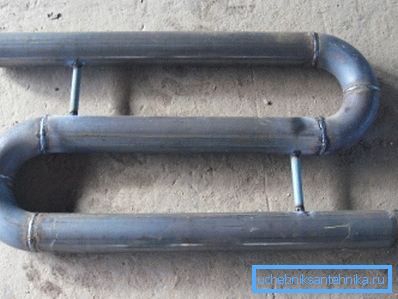

Cívka, svařená z ocelových trubek a tvarovek

Významnou nevýhodou konstrukcí cívky je obtížnost samostavení, protože je obtížné ohýbat trubky s velkým průměrem, a proto je nutné vařit dvě kolena na každém ohybu.

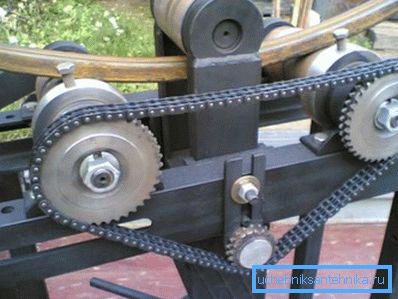

Vytvoření domácích radiátorů vytápění z profilového potrubí bude vyžadovat ohýbačku

V důsledku toho je svařovaná konstrukce komplikována velkým počtem švů, což může nepříznivě ovlivnit trvanlivost a těsnost registru.

Konfigurace registrů ve tvaru písmene S je však mnohem účinnější než vodorovné úseky, jelikož jak horizontální, tak i svislé části radiátoru se účastní ohřívání vzduchu v místnosti. Navíc díky konstantnímu průměru v radiátorech cívky je hydraulická odolnost výrazně nižší než u průřezových protějšků.

Výběr materiálů

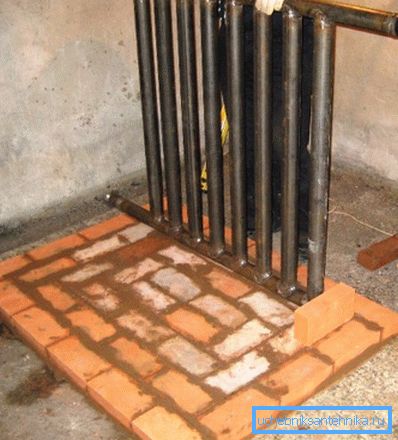

Domácí kopie s vertikálními úseky

Doba trvání životnosti, přenos tepla a nakonec cena domácího radiátoru závisí do značné míry na správnosti výběru výrobních materiálů.

Výběr výrobních materiálů se provádí podle takových kritérií, jako je jednoduchost obrábění, jednoduchost a kvalita svařování, odolnost proti korozi a cena. Kromě toho, pokud bude chladič použit v koupelně jako sušák na ručníky, trubka by měla vypadat dobře.

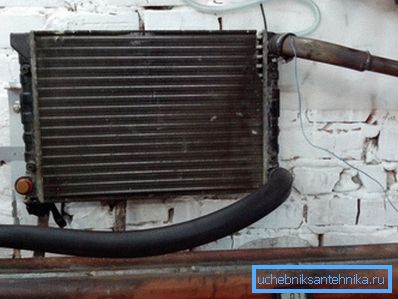

Domovní garážový ohřívač z automobilového chladiče

Závěrem lze uvést následující:

  • Při montáži topných zařízení do provozu a ve verandách, garážích a jiných technických místnostech doporučujeme použít hladké trubky z běžných konstrukčních ocelí St-3. Tloušťka stěny by měla být 2 mm, a to jak pro pevnost celé konstrukce, tak pro nejlepší kvalitu svaru.
  • Pro sestavení vyhřívané věšáčky na ručníky doporučujeme zakoupit dražší nerezové potrubí AISI 304 (označení pasu 08Х17М10). Výsledkem je, že připravená cívka, za podmínek vysoké kvality, bude vypadat skvěle díky lesklému povrchu a současně bude trvat řádově déle, než je analoge sestavené z černého kovu kvůli větší korozní odolnosti.

Pokyny pro montáž radiátoru závisí také na typu použitých materiálů. Například trubky z konvenční konstrukční oceli se vaří konvenčními elektrodami. Při montáži konstrukcí z nerezové oceli je lepší použít argonové svařování, protože použití konvenčních elektrod neumožňuje získat čistý a vnější atraktivní švy.

Závěr

Takže jsme zjistili, jaké druhy domácích radiátorů se můžete sami sestavit. Navíc jsme se naučili s využitím materiálů, které je třeba sestavit. Věci jsou jednoduché, zbývá koupit potřebné materiály a sestavit ohřívač vlastním rukama.
