Diy vytápění: základy instalace autonomních systémů vytápění

Jaké materiály používáte plastové vytápění vlastním rukama? Jaké topné zařízení by mělo být používáno? Co je lepší použít jako chladicí kapalinu?

Pokuste se odpovědět na tyto a další otázky.

Zdroj tepla

Začneme tím, že vybereme typ kotle.

To je ovlivněno dvěma faktory:

• Jednotková cena tepelné energie. Je zřejmé, že účinnost vytápění bude vždy prioritou.
• Snadné použití kotle. Čím méně potřebuje nakládku nebo údržbu paliva, tím lépe.

Účinnost

Zde je hodnocení nízké spotřeby topení následující:

1. Plyn Kilowatthodinové teplo, dosažené spálením, bude stát jen 70 kopek.

Poznámka: mluvíme o kufru zemního plynu. Plynová nádrž nebo válce výrazně zvýší náklady.

1. Palivové dřevo zvýší cenu za kilowatthodinu tepla na 1,1 rublů.
2. Uhlí bude stát ještě více - 1.3.
3. Pelety (lisované piliny) - 1,4 - 1,8 R / KW * h.
4. Solárium - 3.2.
5. Elektřina při použití elektrických kotlů jakéhokoliv typu - 3,0 - 4,0, v závislosti na regionálních cenách elektřiny.

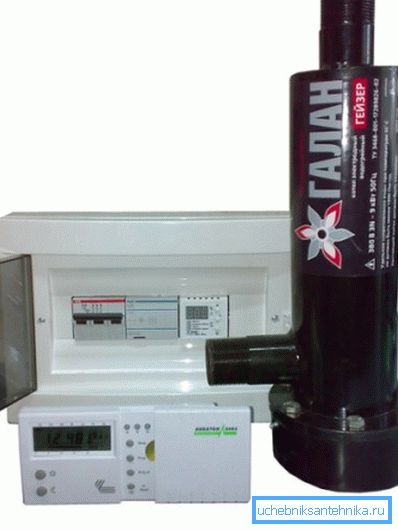

Mimochodem: navzdory reklamním zárukám od výrobců a prodejců je účinnost každého přímotopného elektrického spotřebiče 100%. To přímo vyplývá ze zákonů fyziky: zařízení, které nevykonává fyzickou práci, využívá veškerou energii pro vytápění. Ekonomický elektrický kotel - mýtus.

Použitelnost

Zde byly typy topných zařízení distribuovány v jiném pořadí.

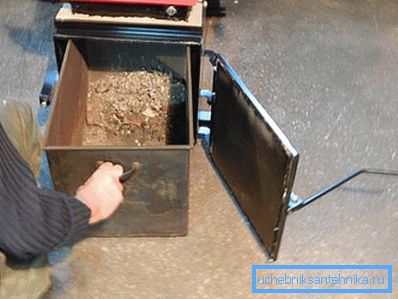

Navzdory potřebě častých palivových nákladů, kde není žádný hlavní plyn, je topení na tuhá paliva namontováno vlastním rukama častěji než u všech ostatních schémat. Důvodem je právě jeho ekonomika.

Zvyšte autonomii systému několika způsoby.

• Pevný pyrolýzový kotl, na rozdíl od klasických, rozkládá spalovací proces na dva stupně. Za prvé, palivové dříví nebo spalovače uhlí s omezeným přítokem vzduchu, poté produkty neúplného spalování - oxid uhelnatý a těkavé uhlovodíky - jsou spáleny v oddělené komoře. Flexibilní nastavení tepelného výkonu umožňuje prodloužit dobu spalování až na 10 - 12 hodin.

• V horním hořícím kotli se zapaluje objemový oheň, jak naznačuje název shora. Vzduchová cirkulace je uspořádána tak, aby tok spalovacích produktů přenášel popel do komína. Autonomie těch nejlepších kotlů tohoto typu dosahuje jednoho dne nebo více.
• Konečně, snížení počtu každodenních zapálení pomůže zapojení tepelného akumulátoru do obvodu - masivní tepelně izolovaný kontejner s chladivem. Při plném výkonu kotle ohřívá vodu v nádrži tři až čtyři hodiny; pak se uskladněná energie používá k udržení teploty ohřívačů.

Trubky

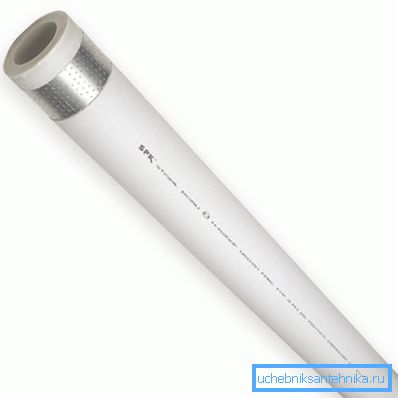

Namísto výpisu všech materiálů použitých v autonomních systémech dovolíme okamžitě ukázat optimální řešení - polypropylen vyztužený hliníkem.

Proč právě on?

• Tento materiál je levný u všech alternativ.
• Hydraulická odolnost potrubí je minimální a během provozu se nezvyšuje: hladký polymerní povrch nepodléhá erozi a nestříhá se sedimenty. Pro srovnání se nová ocelová trubka může lišit od staré v průtoku vody o faktor 200 nebo více.
• Prostředek s typickými autonomními parametry systému (tlak 1,5 - 2,5 kgf / cm2, teplota 55 - 75 ° C) se odhaduje na nejméně 50 let.

Proč je preferován vyztužený polypropylen?

1. Kombinovaný materiál je při přestávce poněkud silnější. Při stejné tloušťce stěny je maximální přípustný tlak pro monolitický polypropylen 20 atm, pro vyztužené - 25.

Užitečné: pracovní tlak potrubí je uveden na jeho označení. Obsahuje symboly tvaru PN * (tlak v kgf / cm2) a PP- * (typ materiálu: R je náhodný kopolymer, B je kopolymer, H je homopolymer).

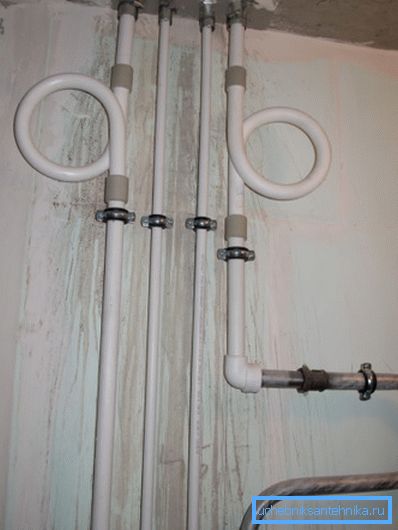

1. Důležité je, že hliníková výztuha výrazně snižuje koeficient prodloužení plastů během ohřevu. Nicméně s dlouhou délkou přímých úseků bude prodloužení stále patrné - z tohoto důvodu jsou vybaveny kompenzátory pro topné systémy (ohyby ve tvaru U nebo prstence trubky).

Radiátory

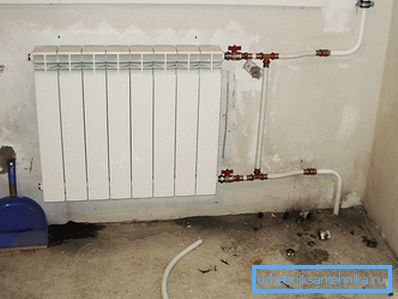

Pokyny pro výběr radiátorů pro autonomní topné systémy pro obytné nízkopodlažní budovy jsou také velmi jednoduché. Je lepší používat hliníkové průchozí radiátory.

Příčiny:

• Levné Náklady na sekci začínají od 280 rublů.
• Atraktivní vzhled, který se hodí do každého designu místnosti.
• Vysoký přenos tepla do sekce (do 210 wattů s rozměry mezi 500 mm a nápravami) díky vyvinutému opracování a vysoké tepelné vodivosti hliníku.

Všechny nevýhody hliníku - nízká mechanická pevnost a schopnost vytvářet galvanické výpary mědí - jsou v našem případě irelevantní. Hydraulický šok, schopný zničit radiátor, je prostě nikde nedosažitelný - jako cizí kovy v uzavřené smyčce.

Při výpočtu topného výkonu ohřívače pro místnost s vysoce kvalitní vnější izolací je nejsnazší způsob, jak zaměřit se na polovinu století SNiP, 100 W tepla na metr čtvereční.

Další součásti

Jaké komponenty pro topné systémy se kromě kotle, trubek a baterií používají v autonomním okruhu?

• Expanzní nádoba kompenzuje zvýšení objemu chladicí kapaliny při zahřátí. Jeho objem se rovná přibližně 10% celkového objemu obrysu.

Tip: V systémech s vyváženým vytápěním může být objem vody zhruba odhadován rychlostí 13-15 litrů na kilowatt tepelného výkonu.

• Pojistný ventil uvolňuje nadměrný tlak, když expanzní nádoba přeteče.
• Účel automatického odvzdušnění je z jeho názvu jasný: umožňuje systém, aby se zbavil vzduchových zástrček v automatickém režimu.
• Manometr (méně často termomanometr) slouží k vizuálnímu sledování parametrů systému.
• Cirkulační čerpadlo cirkuluje chladicí kapalinu.

Zvědavě: výše uvedené základní prvky páskování kotle jsou často umístěny přímo v těle. Především se týká elektrických a plynových zařízení.

Vedle požadovaných prvků může návrh topného okruhu zahrnovat:

• Jumper s přívodem studené vody s ventilem, který ji blokuje. Prostřednictvím toho je okruh znovu naplněn.

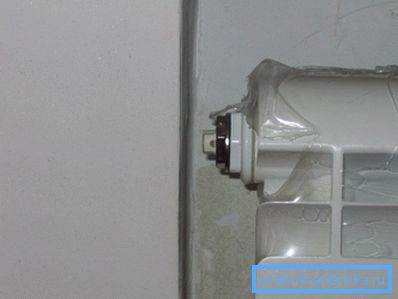

• Vozdushniki (kohouty Mayevsky nebo obyčejné vodovodní kohouty) v horních místech zásuvek radiátorů nebo na propojkách mezi topnými zařízeními.

• Uzavírací ventil na průtoku každého radiátoru.
• Škrtící klapky nebo tepelné hlavy na zpětném připojení topných zařízení, které umožňují nastavit přenos tepla nebo provést vyvažování systému.
• Resetovat, což vám umožní úplné vyschnutí obvodu.

Tepelný nosič

Nejběžnějším nosičem tepla je čistá voda.

Technická voda pro topný systém má však několik vážných nevýhod:

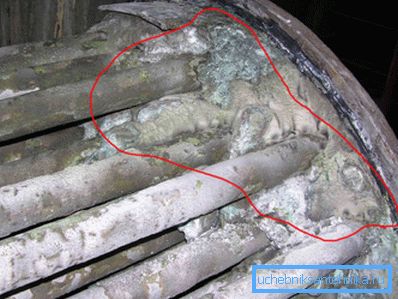

1. Vápenec obsažený v něm spadá jako usazeniny na výměníku tepla kotle, což zhoršuje přenos tepla a snižuje průchod trubek.

1. Když je vytápění v zimě nuceno zastavit (typickým případem je vyloučení plnicího nebo napájecího potrubí ventilů na něm), voda v radiátorech se změní na led v několika hodinách - s odpovídajícími důsledky pro topné zařízení a potrubí. Samozřejmě, pokud neorganizujete vytápění domu alternativními prostředky nebo úplným odvodem okruhu se ztrátou celé chladicí kapaliny.

První problém je zcela vyřešen nalijením destilátu. Destilovaná voda ve vytápěcím systému v principu nemění. Často příprava vody - odstranění vápníkových sloučenin z ní - se sníží na teplotu varu (sraženiny solí) nebo běží konvenčním konvičkovým filtrem.

Pokud chcete být v bezpečí před odmrazováním okruhu, jedinou cestou je použít nemrznoucí směs. V této funkci je lepší použít vodný roztok propylenglykolu: není chemicky agresivní a netoxický.

Jak nalít vodu nebo jinou chladicí kapalinu do uzavřené smyčky?

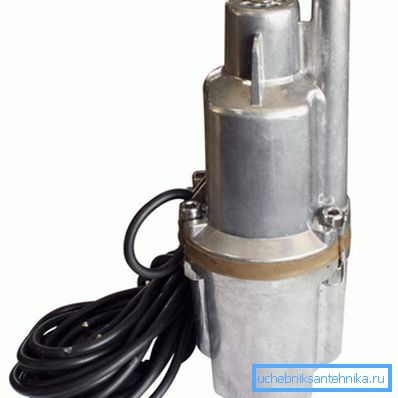

Nejjednodušším způsobem je, aby bylo k naplnění systému použito levné vibrační čerpadlo (Kid nebo Streamlet). Jeho výstupní vsuvka je spojena s hadicí s jakýmkoli okruhem brány; samotné čerpadlo je ponořeno do kbelíku nebo do nádrže s chladivem. Jakmile je nádrž prázdná, chladicí kapalina se nepřetržitě přidává; tlak v systému je řízen měřidlem.

Užitečné: Před naplněním systému je nutné vyčerpat vzduchovou komoru expanzní nádoby běžným čerpadlem. Tlak na nabíjení by měl odpovídat hydrostatické hlavě v obvodu (1 kgf / cm2 na 10 metrů vodního sloupce). Takže pokud je horní bod obrysu 5 m nad expanzní nádobou, nabíjecí tlak v nádrži bude 0,5 kgf / cm2.

Závěr

Doufáme, že naše doporučení pomohou čtenáři při navrhování a instalaci vlastního topného systému. Přiložené video mu nabídne další informace. Úspěchy!
