Diy topný systém: tipy pro začátečníky

Tématem tohoto článku je vytápěcí systém do-it-yourself. Musíme se seznámit se svými hlavními prvky, určit výběr zařízení a materiálů, zapojení a schéma zapojení topných zařízení.

Takže začneme.

Zdroj tepla

Jak zahřát pokoj umístěný ve značné vzdálenosti od nejbližšího topného systému? To samozřejmě vyžaduje nezávislý zdroj tepla - vodní kotel.

Při výběru typu kotle stojí za pozornost jeho dvě vlastnosti:

• Účinnost. Čím nižší je cena za kilowatt tepelné energie, tím nižší jsou provozní náklady.
• Autonomie práce. V ideálním případě by topná zařízení neměla vyžadovat pozornost sama.

Udělíme příslušné hodnocení a porovnáme polohy kotlů různých typů.

Účinnost

Zdá se, že tabulka nevyžaduje žádné připomínky. Hlavní plyn vede z hlediska nízké ceny vytápění širokým rozpětím.

Autonomie

Ale na tomto parametru se odhady budou velmi lišit od předchozího hodnocení.

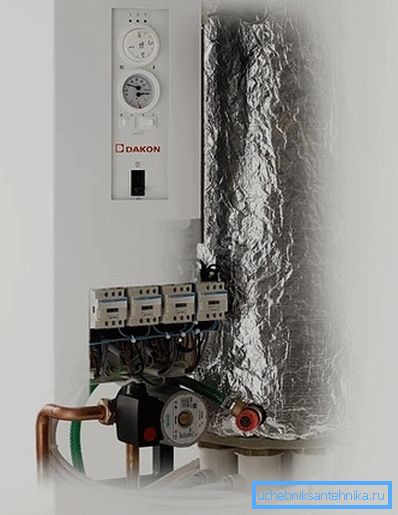

1. Nesporným vůdcem je elektřina. Elektrický kotel nevyžaduje žádnou údržbu v jedné nebo jiné formě ani odstraňování spalovacích produktů. Stačí, aby si majitel nastavil teplotu chladicí kapaliny nebo v přítomnosti externího termostatu teplotu vzduchu v místnosti.

1. Na druhém místě pro snadné použití - plyn. Uspořádání topných systémů s plynovým kotlem také umožňuje pracovat nezávisle a neomezeně na udržování nastavené teploty. Majitel se bude muset dále věnovat instalaci potrubí vedoucího do ulice.

K objasnění: mluvíme o kotlích s elektronickým zapalováním. Piezoelektrické spalování způsobuje, že je kotle netěsné, ale je nutné ho zapálit (zvláště s uhasněným zapalovačem) ručně.

1. Použití motorové nafty také umožňuje, aby systém autonomně fungoval po dlouhou dobu.; Obrovská nádrž s naftovým palivem a hlukem hořáku, který se však během vzletu liší jen od hluku letadla, zhoršuje používání tohoto zdroje tepla.
2. Kotle na pelety s bunkrem a automatickým přívodem paliva poskytují poněkud nižší úroveň automatizace: zásobník musí být pravidelně nakládán a bunkr nebude zachránit vás před čištěním popelníku.
3. Konečně, kotle na tuhá paliva vyžadují nejvyšší pozornost.. Uhlí a palivové dřevo je nutné nakládat každých několik hodin. Použití generátorů plynu, horních spalovacích kotlů a tepelných akumulátorů mění obraz k lepšímu, ale ne tak radikálně.

Závěry jsou docela zřejmé - pokud máte možnost využít hlavní plyn, nelze hledat další možnosti provedení topení.

Při výběru plynového kotle byste měli věnovat pozornost ještě několika vlastnostem.

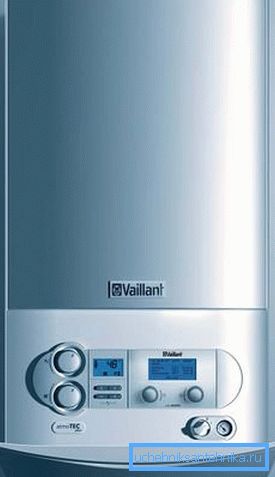

• Pokud nejsou přerušení dodávek elektřiny systematické, je naší volbou výrobek s nuceným děrováním a elektronickým zapalováním.
• Kondenzační kotle jsou hospodárnější než konvekční kotle o 9-11%. Využívají nejen teplo spalování plynu, ale také energii uvolněnou během kondenzace spalovacích produktů.

Tepelná energie

Jak postavit vytápěcí systém, který poskytne domu potřebné množství tepla? Je zřejmé, že stojí za to začít s výpočty. Musíme odhadnout tepelný výkon kotle a celkový výkon topných zařízení.

Vzorec pro výpočet je následující: Q = V * Dt * k / 860.

V tom:

• Q - tepelný výkon (KW).
• V je objem domu ve velikosti (včetně stěn) v metrech krychlových.
• Dt - teplotní rozdíl mezi domem a ulicí v nejchladnějších pěti dnech zimy. Údaje o průměrném minimu pro vaše město lze nalézt ve známé online encyklopedii. vnitřní teplota je stanovena podle hygienických norem (18 - 22С).
• k - koeficient ohřevu. Interpoluje se na základě následující tabulky:

Například pro dům o rozměrech 8x8x6 metrů s vnitřní teplotou +20 ° C a průměrným minimem leden -24 ° C, vyrobený z vysoce kvalitní izolace (k = 0,8), budete potřebovat (8 * 8 * 6) * (20 - -24) / 860 = 16 (zaokrouhlených) kilowatt tepla.

K distribuci této síly do prostorů stačí vypočítat jejich podíl na objemu celého domu.

Neměli byste zapomenout na několik jemností:

• Prostory bez radiátorů (vstupní hala, komora, WC) jsou vytápěny vedlejšími místnostmi. Jejich objem je také třeba vzít v úvahu.

• V kuchyni je obvykle mnoho vlastních zdrojů tepla - lednice, sporák, mikrovlnka atd. Odhadovaná hodnota je obvykle snížena o 20 - 25%.

Topná zařízení

Je zřejmé, že zařízení topného systému musí zahrnovat nejen zdroj tepla, ale také topné zařízení. Které baterie je lepší vybrat ekonomického majitele domů?

Za prvé, pojďme přemýšlet o podmínkách, za kterých bude radiátor pracovat v autonomním systému.

Provozní teplota je obvykle v rozmezí 50 - 80 stupňů. Pracovní tlak nepřesahuje 2,5 atmosféry. Hydraulické rázy jsou vyloučeny - pokud není samozřejmě zaplněn okruh, otevření ventilu náhle a do poruchy.

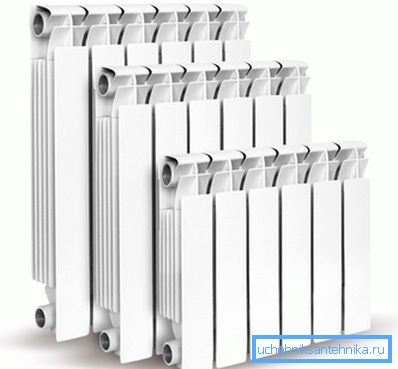

Pokud ano, můžete bezpečně zvolit hliníkové sekční radiátory - krásné, levné a vynikající odvod tepla.

Trubky

Jak jsme již zjistili, extrémní tlak a vysoká teplota v autonomním okruhu se nepředpokládají. Pokud ano, můžete uložit na trubky: zvolíme levný, lehký a trvanlivý polypropylen.

Protože tento materiál má vysoký koeficient tepelné roztažnosti, musíme:

• Vyberte trubky s výztuží. Vrstva hliníkové fólie výrazně omezí prodloužení při zahřátí.

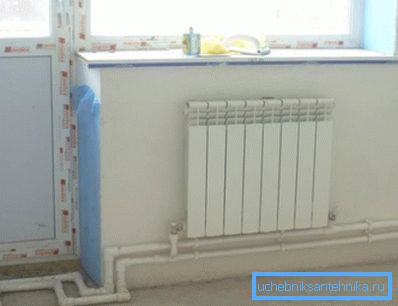

• Dodávka dlouhých přímých částí náplně kompenzátory - kroužky nebo ohyby ve tvaru U.

Jak provádět vytápění s použitím polypropylenu?

U svařovacích trubek s armaturou se používá nízkoteplotní páječka. Roztavené povrchy jsou upevněny v pracovní poloze a po 10 - 40 sekundách (v závislosti na velikosti) se stávají jedním.

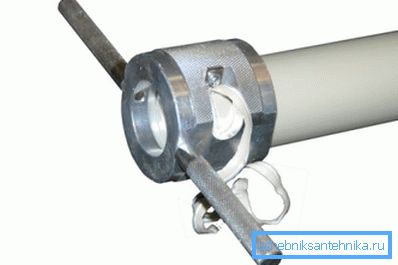

Důležitý bod: hliníková fólie musí být odstraněna z pole svařování stripovacím (holicí strojek). Oslabuje připojení a v budoucnu může způsobit rozdělení potrubí.

Jaké průměry trubek mám vybrat?

1. Pro plnění malého domu (ne více než 150 m2 na podlahu) - s vnějším průměrem 25 mm.
2. Pro připojení radiátorů - o průměru 20 mm.

Další prvky

Jaký je topný systém uzavřeného typu?

Kromě kotle, trubek a baterií má:

• Cirkulační čerpadlo, které nastavuje chladicí kapalinu do pohybu.
• Jumper se studenou vodou naplňte systém vodou.
• Vypouští se ve spodních bodech okruhu, což umožňuje úplné odvodnění.
• Expanzní nádrž. Kompenzuje zvýšení objemu chladicí kapaliny při zvyšující se teplotě.
• Bezpečnostní ventil, který funguje, když je nádrž přeplněna a tlak stoupá nad vypočtený.
• Tlakoměr nebo termomanometr pro sledování parametrů systému.
• Automatická větrací otvory.

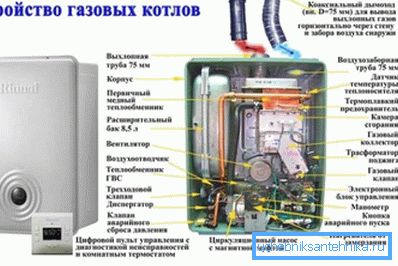

Nicméně: Čerpadlo, odvzdušnění, pojistný ventil a (někdy) expanzní nádoba jsou často namontovány v těle kotle, což ji efektivně přemění na mini kotelnu. Než půjdete nakupovat, přečtěte si dokumentaci.

Navíc lze volitelně nainstalovat:

• Oddělit jednotlivé topné zařízení a části obrysu ventilu.
• Namočte před čerpadlo.
• Tlumiče nebo termostaty, které regulují teplotu radiátorů.
• V horních místech okruhu - přídavné vzduchové kanály.

Rozvržení

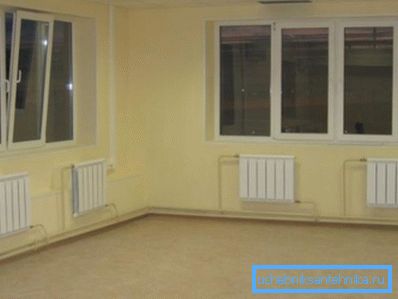

Jak provádět vytápění v jednopatrovém domě? Podle autora by bylo nejlepším řešením Leningrad - jedno potrubní kabeláž po obvodu podlahy s radiátory připojenými paralelně k hlavnímu lahví. Je absolutně bezproblémový a zabraňuje tomu, aby se oběh v určité části okruhu v důsledku přehřátí zastavil.

Jak provádět vytápění na dvou podlažích?

Existují dvě možnosti.

1. Dvě kroužky (jedna na patře) s tlumivem, které omezují průchodnost kratšího obrysu.

1. Dvou-trubkové schéma s lahví v prvním patře a v podkroví a spojuje je se stoupačky s topnými zařízeními.

Jak připojit radiátory?

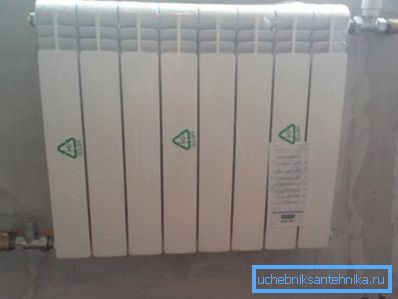

Pro krátké ohřívače (max. 7 sekcí) bude tradiční boční připojení optimální. Dlouhé baterie by měly být připojeny diagonálně nebo zdola dolů.

Závěr

Doufáme, že náš materiál pomůže čtenáři při výběru a instalaci topných zařízení. Další informace o instalaci topných systémů s vlastními rukama naleznete v přiloženém videu.

Úspěchy!
