Distribuce vytápění: jak funguje vše

Jaké jsou rozložení topných trubek v bytovém domě? Jaké je horní vedení topení a jak se liší od spodku? Jaké velikosti potrubí jsou používány? Co je to výtah? Pokusíme se odpovědět na tyto otázky.

Terminologie

Za prvé, abychom předešli nejasnostem, definujeme termíny.

• Výtah nebo tepelný uzel - místo, kde je soustředěna správa vytápěcího systému a dodávky teplé vody domu nebo jeho části.

Navíc: Výtahová jednotka přináší teplotu a tlak chladicí kapaliny na optimální výkonnost topného systému. Rozdíl mezi napájecím a vratným závitem trasy tedy dosahuje 4 kgf / cm2; současně je pro cirkulaci vody přes baterie dostatečná kapka 0,2 kgf / cm2.

• Vodní výtah - hlavním prvkem výtahové jednotky, směšovací komorou, ve které se horká voda z přívodu mísí s vratnou vodou, která je recirkulována do oběhu.
• Choke - potrubí připojující průtok a návrat do sestavy výtahu. Prostřednictvím toho chladnější voda vratného potrubí vstupuje do opakovaného oběhu.
• Balení (palubní lůžko) je vodorovná trubka, která dodává chladicí kapalinu ze sestavy výtahu do stoupaček.
• Risery - vertikální úseky topného systému, které dodávají vodu přímo do topných zařízení.
• Linery - potrubí spojující stoupačku s baterií.

Jaké schémata zapojení pro topné systémy mohou být použity v bytových domech? Které prvky obsahují?

Výtahový rozbočovač

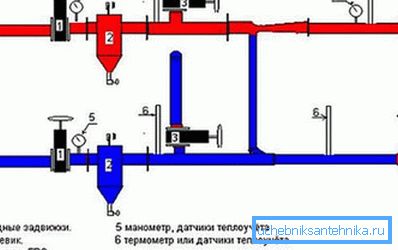

Minimální džentlmenský set pro nejjednodušší výtahovou jednotku tvoří:

1. Dvojice vstupních ventilů - na toku a zpět.
2. Pád na hřišti a zřídka na návratu.
3. Vlastně výtah s tlumivkou a tryskou.
4. Domovní ventily, odřízněte vytápěcí systém domu.
5. Páry výboje umožňují úplné vypuštění systému.
6. Regulační ventily pro měření tlaku a teploty.

Volitelně mohou být přítomny:

1. Vložte horkou vodu (jedna nebo dvě pro každou linku). Ve druhém případě je zajištěna konstantní cirkulace okruhem TUV, přičemž příruba mezi vložkami na každém potrubí je doplněna přídržnou podložkou.

1. Zakázky pro jednotlivé spotřebitele (obchodní stánky, obchody atd.). Zde se vkládá na přírubu před ventily; podložka omezuje průtok vody samostatným okruhem.

Balení

V závislosti na jejich poloze existují dvě schémata pro distribuci topení.

Dole

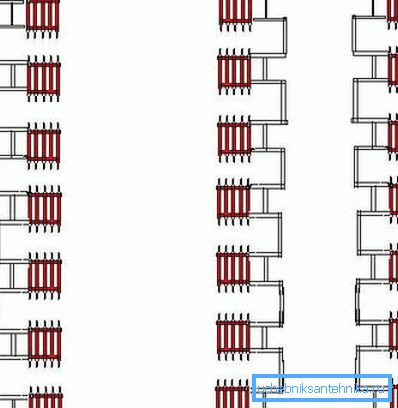

Bottom bottling nebo topný systém se spodním zapojením se používá ve většině moderních budov. Obě plnění i zpětné plnění jsou v suterénu. Stoupačky jsou spojeny v párech s propojkami umístěnými v bytě v horním patře nebo v podkroví. V horní části každé propojky je odvzdušňovač (Mayevsky jeřáb).

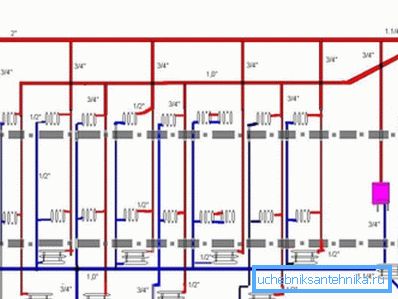

Každý stoupaček je propojka mezi lahví. Nevyhnutelná nerovnováha mezi nejbližším uzlem výtahu a stoupačkami, které jsou od něj daleko, je kompenzována rozdílem velikosti a průchodnosti trubek. Uvádíme typické hodnoty dálkového ovládání topného okruhu, který slouží k vchodu do moderní desetiposchodové budovy.

Jaké jsou výhody spodní instalace topných trubek?

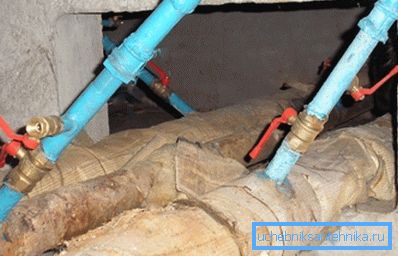

• Všechny ventily na parních stoupačkách jsou koncentrovány na jednom místě. Odpojení nepotřebujete vylézt do podkroví.

• Resetování chladicí kapaliny do technického suterénu během oprav není bez problémů.

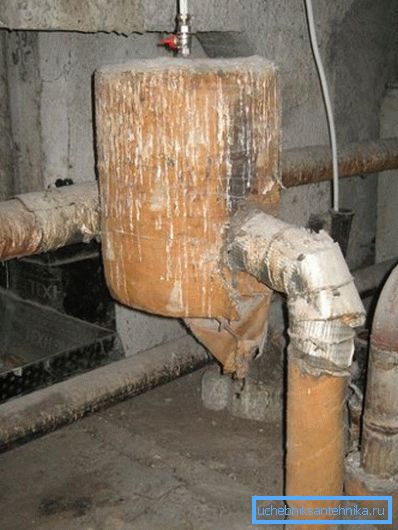

Mimochodem: sklepy jsou často používány jako sklady nebo užitkové místnosti obchodů. V tomto případě víte, nemusíte mluvit o žádné výhodě: budete muset vypustit stoupačky přes hadici do kanalizačního systému.

Hlavní nevýhodou nižšího zapojení topných systémů je složitost jejich spuštění po resetování. Chcete-li zahájit oběh přes všechny stoupačky, musíte vzduch vyplavit. Zatím nejsou všichni obyvatelé horních bytů schopni to udělat; Nezapomeňte na prázdné prostory.

Nahoru

Horní plnění nebo ohřev s horním rozdělením dodávky je poměrně předvídatelně odlišné v tom, že podávací nit je umístěna v podkroví. Vratná trubka zůstává v suterénu. Každý stoupající prvek je samostatný prvek, který je nezávislý na ostatních stoupačích.

V podkroví, kromě plnění do lahví, jsou v tomto případě:

1. Uzavřete stoupačky z přívodu ventilů.
2. Zásuvky pro jejich vypouštění (přesněji pro nasávání vzduchu potřebné k úplnému vyschnutí skupiny topných zařízení).
3. Expanzní nádrž. Navzdory názvu není kompenzováno zvýšení objemu chladicí kapaliny během ohřevu (systém není autonomní, ale je připojen k topné jednotce). Nádrž umístěná v horní části dávkovacího dávkovače, položená s minimálním sklonem, slouží k zachycení vzduchu, který se odtud odvádí přes odpadní ventil.

Takové uspořádání topného systému bylo masivně aplikováno až do 80. let 20. století.

Jak to vypadá na pozadí plnění do lahví?

• Hlavním problémem je složitost resetování spuštění samostatného stoupačky. K úplnému vypuštění potřebujete:

• Uzavřete ventil v podkroví.
• Uzavřete ventil v suterénu a odšroubujte víčko.
• Odšroubujte zástrčku v podkroví.

Je zvědavý: celý systém vytápění domu s horním napájecím rozvodem se resetuje a začíná mnohem jednodušší, zvláště pokud je reset z expanzní nádrže vytápění přiveden do sestavy výtahu. Bohužel: výtok domu je spojen se ztrátou velkého množství chladiva, což je z hlediska úspory tepelné energie nežádoucí.

• Hlavní výhodou horního plnění je, že spuštění je velmi jednoduché a nezávisí na obyvatelích domu. Postačuje pouze pomalu (aby se zabránilo vodnímu kladívko) otevřít ventily domu na napájecích a vratných potrubích, po které zůstane pouze vypouštět vzduch z expanzní nádrže.

Risery

Rozložení chladicí kapaliny v topných zařízeních v soukromém domě může být horizontální a vertikální (stojící). V bytových domech na různých místech jsou tyto schémata vedle sebe: pokud je stáčení vždy vodorovným vedením, pak stoupačka je vertikální kabeláž.

Co je užitečné vědět o stoupačích v bytovém domě?

• Žádná podlaha, s výjimkou horní části v domě s nižším lahví, by neměla zavírat pár podpěr mezi radiátory. Pokud vložíte ohřívač mezi napájecí a vratné stoupačky v pátém patře desetiposchodové budovy, obyvatelé horních podlaží zmrznou: oběh nad vázaninou se téměř zastaví.
• V domácnostech nových projektů se jeden z dvojitých stoupaček často stává nečinným (to znamená, že se nepřipojí k bateriím). Uspořádání vytápěcího systému s jednotlivými stoupačkami umožňuje dvojitým stoupačkám vynechat ze suterénu bez účasti obyvatel. Stačí instalovat vyklápěcí jednotku na jedno vlákno namísto pahýl a předjet jej pro vypouštění: vzduchová komora bude úplně vyletět na vodní frontě.

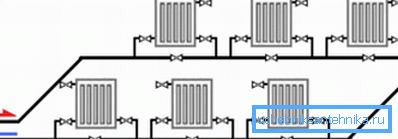

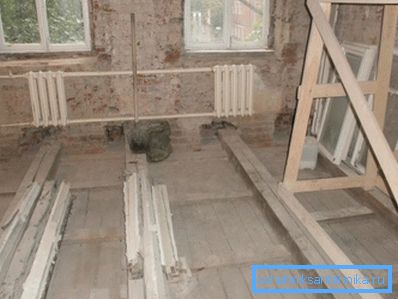

• V stalinky na jedné paralelní stoupání jsou často připojeny dva radiátory bez změny průměru. V tomto případě sloupek slouží jako propojka mezi obložením. Takový

Zapojení topného systému je poměrně efektivní, ale pouze s velkým průměrem (DU25) přívodního potrubí.

Praktický důsledek: Pokud chcete vnitřní kabely nahradit vlastními rukama, použijte trubky pro ohřev stejného průměru nebo tlumení propojky. Pokyn je spojen se skutečností, že s průměrem 25 mm pásu a obložení s podmíněným průchodem 15-20 budou baterie jednoduše studené.

Horizontální vnitřní vedení

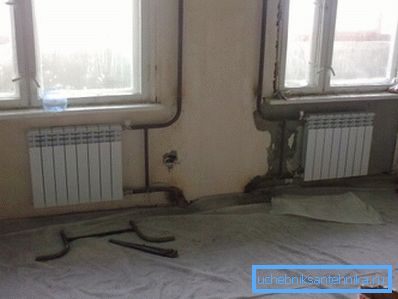

V mnoha nových budovách se člověk může setkat s poměrně exotickou schématem: do bytu přicházejí výstupy ze stoupaček, které umožňují zředění ohřívačů pro libovolné uspořádání. Průměr stoupaček a vývodů je zvolen tak, aby horizontální obrys ve vašem bytě nenastavoval parametry vytápění v apartmánech nad nebo pod.

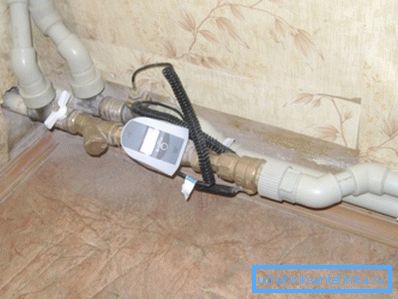

Kromě libovolného uspořádání umožňuje vodorovný okruh s jedním vstupem a výstupem upravit účtování tepelné energie. Vzhledem k nárůstu nákladů na vytápění na metr čtvereční se stále více stává instalace měřidel.

Jak vytvořit rozložení vytápění v horizontálním obrysu jednoho bytu?

Podle skromného názoru autora by bylo nejvhodnější přizpůsobit uspořádání Leningradu nebo baráku této situaci.

• Podél obvodu bytu byl položen neporušený prstenec o velikosti DN25. Pod dveřmi se ohřeje v potěru nebo položí pod rovnou podlahu.
• Vyhřívání zařízení řezané rovnoběžně s kroužkem, aniž by došlo k rozbití. Velikost potrubí - DNU20. Schéma připojení samostatného chladiče - dolní nebo diagonální.
• Každý chladič je vybaven odvzdušňovačem v jedné z horních zátek. Případně mohou být instalovány škrticí ventily nebo tepelné hlavy a uzavírací ventily na přívodních potrubích.

Závěr

Doufáme, že naše doporučení budou pro čtenáře užitečná. Další informace o tom, jak může být zapojení topení v bytě implementováno, bude nabízeno připojeným videem. Úspěchy!
