Distribuce rozvodu tepla samotného

12-01-2018
Vytápění

Účinný systém vytápění domů je velmi důležitým faktorem pohodlí bydlení v domě. Jednotné vytápění všech topných zařízení znamená jeho správné fungování. Ale někdy se ukázalo, že chladicí kapalina nestačí na všechny body analýzy. K tomu dochází z mnoha důvodů, například kvůli nedodržení průměrů potrubí při instalaci systému nebo nesprávné schématu topení. Ukázalo se to takto: teplota je dostatečná, v systému je voda a nedostatek tepla je, protože na všechny baterie prostě chybí správné rozdělení vody. To znamená, že bylo porušeno základní pravidlo pro výběr průměru trubek: součet průměrů všech topných okruhů musí být stejný nebo mírně větší než průměr výstupní trubky z kotle. V takovém případě je třeba buď pomocí ventilů na bateriích nastavit průtok chladicí kapaliny na topný systém, nebo by měl být znovu proveden. Jedním z řešení tohoto problému je vytvoření kolektoru vytápění vlastním rukama.

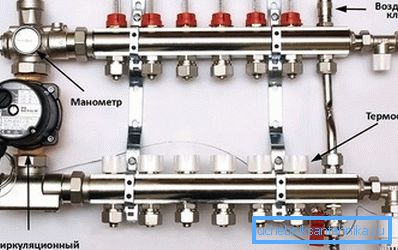

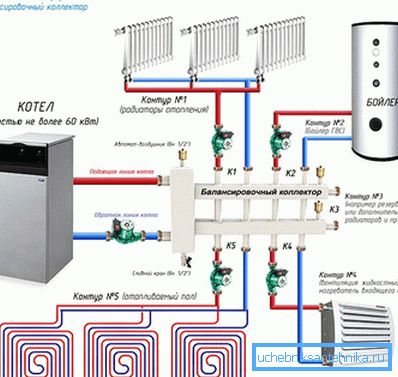

Princip činnosti

Princip činnosti

Chyby předchozích instalátorů topení můžete opravit jedním z klasických schémat připojení. Dosud nejúčinnějším distribučním systémem chladicí kapaliny ve vytápěcím systému je distribuční potrubí.

V jádru se jedná o nádrž, do které je ohřívaná voda dodávána z kotle. Z toho přes potrubí menšího průměru proudí až do bodu analýzy (topné radiátory, vyhřívané podlahy, nepřímý ohřev). Po vypuštění tepla se voda vrátí zpět přes stejné potrubí, ale již do stejné kapacity (příjem), a pak se obecný průtok vrací do kotle. Cyklus je dokončen.

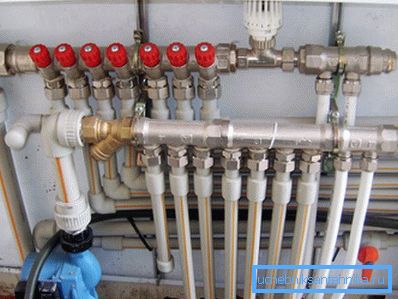

Jak změnit topný systém

Jak změnit topný systém

S dovednostmi v manipulaci s nástroji, svařovacími stroji (je-li nutné svařování) a znalostí o instalacích, je snadné vytvořit rozdělovací potrubí pro vytápění. Nejprve je třeba rozhodnout o počtu topných okruhů. Jedná se o samostatné větve, které ohřívají specifické místnosti (jeden nebo více).

Pokud instalujete kolektor do samostatného vytápění dvou nebo více podlažních domů, pak na každém patře je lepší vytvořit svůj vlastní hřeben (distributor). V tomto případě nemůžete bez kotelny, ve které bude umístěno hlavní rozdělovací potrubí.

Je-li dům jednopodlažní, doporučujeme vytvořit jeden distribuční uzel, který bude umístěn vedle kotle. Vezměte vše do samostatné místnosti nebo jej kombinujte, například, s kuchyní - toto rozhodnutí se provádí na základě uspořádání a velikosti domu, modelu kotle a typu paliva, na němž pracuje.

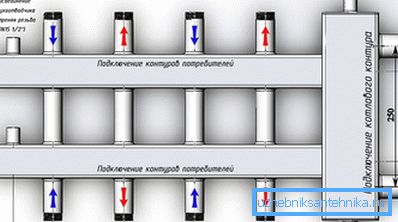

V případě instalace rozdělovače topení přímo vedle kotle je vyroben z kovových trubek s kruhovým nebo pravoúhlým průřezem. Ale před zahájením práce byste měli určit počet bodů analýzy chladicí kapaliny. Volba průměru trubek, které mají být položeny, závisí na tom. Poté je třeba z důvodu přehlednosti kreslit kresbu. Zobrazuje všechny potřebné parametry a parametry:

  • Průměr průtokových a vratných trubek, větve do topných okruhů, závity.
  • Vzdálenosti mezi dárcovskými a přijímacími větvemi.
  • Vzdálenosti mezi hlavním přívodem a vratným potrubím.
  • Směrové kohouty. Mohou být směrovány v opačných směrech nebo nahoru. Pokud jsou napájecí a vratné kohouty směrovány v jednom směru, jsou umístěny v šachovnicovém vzoru.

Po provedení všech nezbytných příprav, můžete pokračovat v práci.

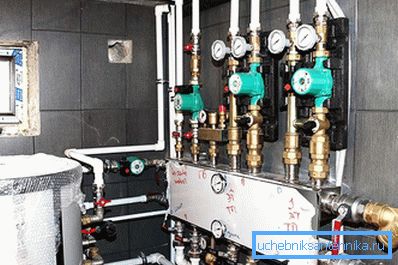

Kotelna

Kotelna

Sběrač kotelny je vyroben ze dvou matric: zásobování a návratu. Samozřejmě, pro velký dům, kvůli působivému objemu nosiče tepla a značné délce topného systému, se pro výrobu distribučního potrubí používají trubky o průměru nejméně 100 mm.

Napájecí potrubí je namontováno s ventily a oběhovými čerpadly a zpětné čerpadlo - pouze s uzavíracími ventily.

Dokonce i v rozváděčových potrubích, teploměrech a bezpečnostní skupině. Taková "náplň" dovoluje, aniž by bylo vypnuto veškeré vytápění v domě, řešení problémů samostatné větve.

Při instalaci je následující postup práce:

  • V souladu s výkresem zakoupené trubky (v našem případě kov). V případě potřeby se čistí od hrdze.
  • Podle schématu montáže jsou trubky svařeny elektrickým nebo plynovým svařováním.
  • Všechny svary jsou vyčištěny a design je obarven.
  • Kolektor je připojen k topnému systému a je pod tlakem - zkontrolujte netěsnosti. Udělejte to plněním vodou a nechte nějakou dobu pod tlakem.

Místní sběratel

Místní sběratel

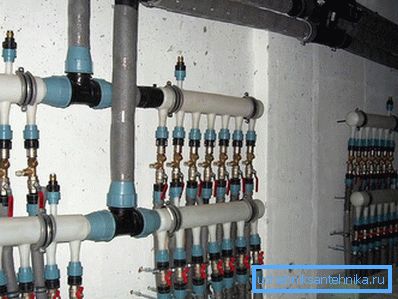

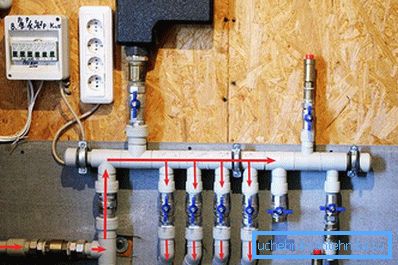

Instalace takového uzlu v jeho principu se neliší od sestavy rozváděče v kotelně. Výjimkou je materiál potrubí. Jelikož je tomu tak, řekněme, redundantní uzel, který je daleko od topného zařízení a teplotní efekt na něj je mnohem nižší, pak mohou být použity kompozitní PP trubky nebo z kovového plastu. Spárování je však spolehlivější než kleštinové připojení, takže jsou preferovány polypropylenové trubky.

Další hřeben místní kontrast z kotle, který, jako délka malé trubky, voda nemůže poskytnout všechny teploty a vrácení dostatečně zahřeje, a vratná voda potrubí vstupující do kotle prakticky za studena.

Ziskové nebo ne

Ziskové nebo ne

Jak je výhodné instalovat rozdělovač topení sám, posuzujte sami sebe. Nejprve utratíte pouze materiály. Za druhé, je to plně v souladu s technickými parametry vašeho topného systému, zatímco kolektor bude stále muset být znovu pro něj. A to je také cena. Zatřetí, samotný kolektor pomůže rychle vykompenzovat náklady na jeho instalaci. Jakým způsobem? V konvenčním dvou-trubkovém topném systému chladicí kapalina prochází podél obrysu a vydává teplo, například 20 m, a okruh kolektoru je poloviční, jde o jediný analytický bod, takže voda ve vratném potrubí je teplejší a pro vytápění je zapotřebí méně paliva. A vzhledem k tomu, že palivo je velmi, velmi drahé, pak si za jednu sezónu zaplatí za sebe. Máte-li otázky, napište komentáře k článku. Specialista pracující na webu vám poskytne další informace.

Video

Můžete se dozvědět, jak sami dělat distribuční rozdělovač z videa, které nabízíme:

Schémata

Následuje několik režimů vytápění kolektorů:

Sběrač obvodu

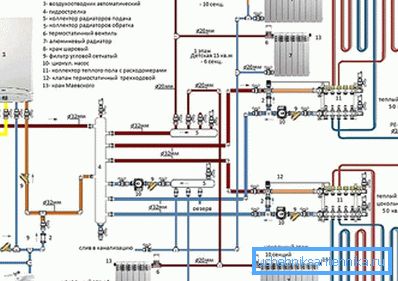

Chata topení

Distribuce vytápění kolektory

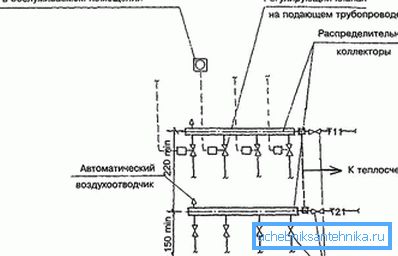

Sběrač obvodu

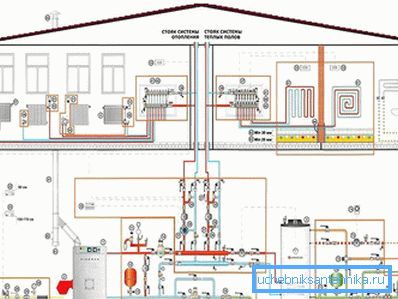

Dům s individuálním bojlerem

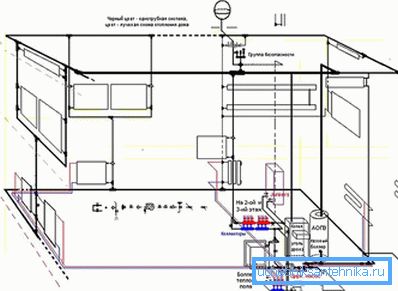

Vytápění kolektorů
