Deskový radiátor: návrh zařízení, princip činnosti, hlavní

04-07-2018
Vytápění

Alternativou k obvyklým průřezovým, panelovým a trubkovým modelům je tzv. Deskový radiátor. Jeho konstrukce zajišťuje efektivní přenos tepla s významnou délkou potrubí, která umožňuje efektivně využívat tyto výrobky nejen v obytných budovách, ale také ve veřejných budovách a průmyslových objektech.

V našem článku budeme hovořit o vlastnostech lamelárních modelů a také o jejich hlavních výhodách a nevýhodách.

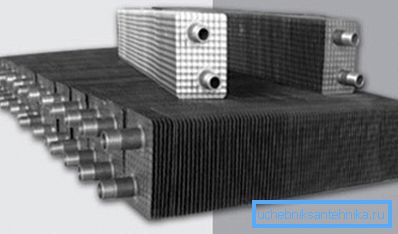

Instalace výměníků tepla na potrubí může výrazně zvýšit účinnost vytápění.

Popis produktu

Návrh zařízení

Staré lamelové vytápěcí radiátory v SSSR byly používány téměř na stejné úrovni jako běžné litinové baterie. Byly instalovány ve školách, klinikách, veřejných institucích - tzn. kde bylo nutné ohřívat dostatečně velký objem vzduchu.

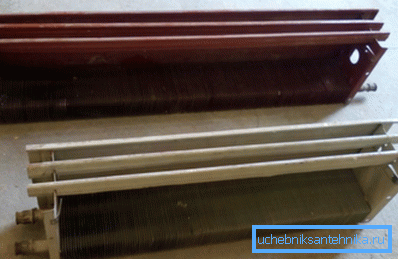

Dříve byly tyto radiátory používány všude.

Dosavadní konstrukce takovýchto zařízení se mírně zlepšila (hlavně kvůli použití moderních materiálů), ale obecná schéma zůstala nezměněna:

  • Systém je založen na zakřivené trubce ve tvaru U, přes kterou se chladicí kapalina pohybuje.. Na vstupu a na výstupu jsou instalovány kohouty, které oddělují od systému chladič.

Dávejte pozor! Jednoduché kulové kohouty se nejčastěji používají, neboť úprava toku chladicí kapaliny se nevyžaduje, ale je zapotřebí co nejvíce spolehlivosti.

  • Desky výměníku tepla jsou umístěny na trubici.. Mohou být vyrobeny ze stejného materiálu jako samotné potrubí nebo mohou být vyrobeny z jiného kovu.

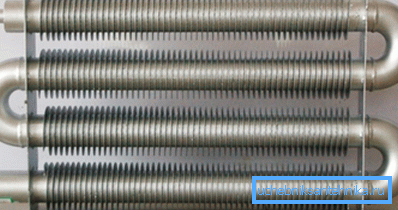

Konstrukce s otevřenými výměníky tepla
  • Nejčastěji se tento systém skládá do tenkostěnného kovového pouzdra, jehož hlavní funkcí je chránit výměníky tepla před prachem, poškrábáním a popáleninami, když jsou v kontaktu s topným tělesem, který je uložen. Pro uvolnění horkého vzduchu v horní části těla se dělají otvory.

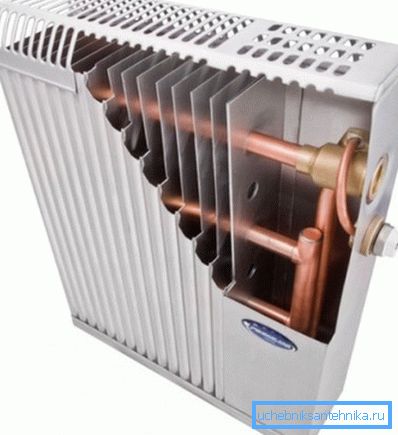

Výrobek v ocelovém pouzdru

Princip činnosti

Takový systém funguje jednoduše:

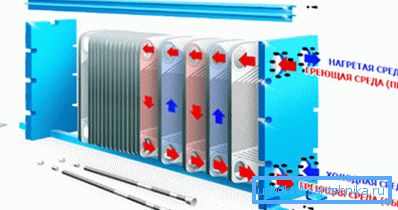

Tak fungují desky pro přenos tepla.
  • Tepelný nosič (horká voda nebo pára s vysokou teplotou) se pohybuje pod trubkami až do 20 atmosfér. V tomto případě vysoká rychlost pohybu vede k tomu, že když se pohybujeme podél obrysu, teplota chladicí kapaliny mírně klesá.
  • Když prochází oblastí výměníky tepla, voda vydává energii na desky. Ty, po druhé, rychle zahřejte na vysokou teplotu.

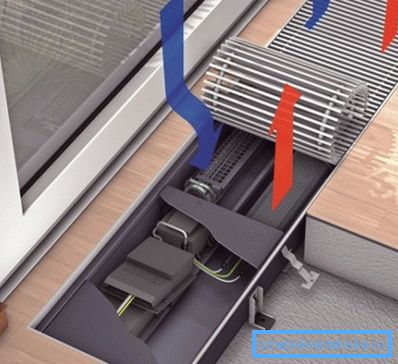

Pohyb tepla v zabudovaném modelu
  • Studený vzduch vstupuje do skříně chladiče skrze otvory ve spodní části.
  • Velká plocha desek usnadňuje přenos tepla, protože jsou téměř ve všech oblastech ve styku se vzduchem.
  • Po stoupání teploty vzduchu stoupá a vystupuje z pouzdra skrz otvory ve víku.

Dávejte pozor! Existují také nezabalené modely, ale jejich účinnost je nižší kvůli určitému procentu tepelných ztrát.

Proces vertikálního pohybu vzduchu během výměny tepla probíhá nepřetržitě a nazývá se konvekcí. Samotné vytápěcí zařízení se často nazývají konvektory.

Je třeba poznamenat, že není vždy přirozené vzrůst vzduchu. V tomto případě je ventilátor umístěn ve spodní části pouzdra, což zajišťuje pohyb vzdušných hmot. Na jedné straně se náklady na vytápění zvyšují díky použití dodatečné elektřiny, ale na druhé straně se výrazně zvyšuje i účinnost.

Hlavní odrůdy

K dnešnímu dni nabízí trh několik typů lamelových baterií.

Mohou být rozděleny do několika znaků:

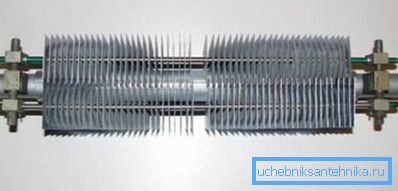

Fotky modelu oceli
Charakteristický podle klasifikace Druhy
Materiál Jedná se o materiál, který určuje, jak účinně zařízení přenáší teplo:
  • Ocel - nejčastější a zároveň nejlevnější. Odlišují se v jednoduchosti designu, spolehlivosti a trvanlivosti, ale současně nemají nejlepší termolýzu.
  • Měď - mnohem vzácnější a dražší. Měď prakticky nekoroduje, snáší hydraulické vlivy a vyznačuje se vysokou tepelnou vodivostí. Výrobky z mědi navíc vypadají velmi atraktivně, protože odborníci doporučují jejich instalace v děrovaných případech nebo za mřížkovými obrazovkami.
  • Bimetalické - zahrnují ocelové nebo měděné trubky a hliníkové výměníky tepla. Díky použití hliníku je dosaženo zvýšení přenosu tepla u ocelových modelů a snížení nákladů na výrobky založené na měděných obvodech.
Počet trubek ve skříni
  • Jednoduchá trubka - je "balení" jedné trubky a jedné sady desek pro přenos tepla.
  • Multitube - jsou doplněny kolektorem, který rozděluje chladicí kapalinu na několik okruhů.
Typ připojení
  • Boční připojení - při instalaci ručně budeme muset použít speciální armatury, které umožňují připojit potrubí k upevněným kování na bočním povrchu.
  • Spodní připojení - tvarovky jsou umístěny v dolní rovině, což usnadňuje proces spojování s potrubím.
Způsob montáže
  • Zavěšené - namontované na stěně. Návod doporučuje použití speciálního spojovacího prvku, který umožňuje výměnu tepla v určité vzdálenosti od povrchu ložiska.
  • Vložené - nejčastěji instalované do výklenku v podlaze. Pouzdro je umístěno buď přímo na stropě nebo na speciálním izolačním stojanu.
Kombinace měděných trubek a hliníkových desek

Výhody a nevýhody

Poptávka po deskových radiátorech na ohřívačích pro komerční a veřejné nemovitosti je vzhledem k jejich objektivním výhodám:

  • Za prvé, vysoká rychlost chladicí kapaliny umožňuje položit dlouhé obrysy s minimální ztrátou energie.
  • Zadruhé, absence vnitřních spár činí systém výjimečně spolehlivým: správně namontovaný obvod bez úniků a mezery musí odolat tlakovému tlaku až do 40 atmosfér.

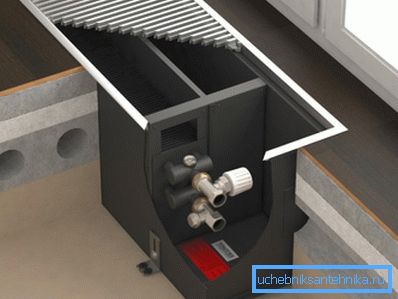

Instalace deskového konvektoru do podlahy
  • Zatřetí, nepochybnou výhodou jsou nízké náklady na výrobky a součásti pro ně kvůli jednoduchosti konstrukce. To se týká především termostatů, které pracují na principu dávkování toku chladiva.

Samozřejmě existují nevýhody:

  • Na jedné straně se zdá, že vzhled radiátorů je velmi žádoucí, neboť krabicovité tělo se od původního návrhu neodlišuje.
  • Na druhé straně, pokud vyjmete pouzdro, budou se ploutve výměníku tepla zaneseny prachem, což výrazně sníží účinnost vytápění.

Tip! Dokonce i uzavřená baterie by měla být periodicky vyčistěna vysavačem a odstraňovat nečistoty z výstupních otvorů v horní části pouzdra.

Závěr

Lamelární ocelový radiátor je poměrně jednoduchý, ale zároveň účinný design. Nemělo by se používat všude, ale tam, kde je nutné rychle a efektivně ohřívat velkou plochu, bude to určitě vhodné. Další informace o funkcích těchto baterií se dozvíte, pokud budete mít čas sledovat video v tomto článku.
