Co jsou krby s ohřevem vody?

Jak pro velké domy a chalupy, tak pro malé soukromé domy na pozemku je velmi výhodné a výhodné využít topné krby s vodním okruhem. Vedle topného kotle získáte také estetický doplněk k interiéru místnosti.

Je třeba poznamenat, že tyto ohřívače mohou být používány kdykoliv během roku, aniž by se odkazovalo na společný okruh - vždy se můžete ohřívat v krbu, pokud pracuje v autonomním režimu bez topení topného média. Níže provedeme krátkou recenzi těchto jednotek, zjistíme způsob jejich instalace a navíc uvidíme krátký videoklip o tomto tématu.

Termokamps

Poznámka: Názvy jako krby s vodním okruhem nebo s vodním pláštěm, termální krby - to vše se týká tématu, o kterém diskutujeme a má stejný význam.

Princip přístroje

• Celkově je každý krb modifikací kamen a jakýmkoli kamnařem nebo dokonce řemeslníkem, který je obeznámen se základy zdiva a má kresbu před očima, kterou může postavit. Koneckonců, tento design není nic jiného než otevřený krb se zjednodušeným komínem, ale pokud je nahoře vodní plášť, pak je samozřejmě uzavřený.
• Pokud je v otevřeném krbu, teplo z něj okamžitě pronikne do místnosti, ale současně polovina této energie prostě letí do potrubí v pravém smyslu slova. Proto přítomnost vodního kotle vyžaduje určité utěsnění (dveře pece) a maximální zpoždění tepla vznikajícího uvnitř konstrukce. Pokud jste správně vypočítali design, jeho účinnost může dosáhnout až 85% a to je již ukazatel některých modelů kotlů na tuhá paliva, nafta, elektrická a domácí plynová topení!
• Ale v ohni není vodní kotel obvyklým typem, z větší části jde o soubor propojených kovových trubek umístěných podél stěn a na stropě topeniště. A samozřejmě jsou uprostřed dvojitého kovového pláště, tedy mimo zónu působení otevřeného plamene. V tomto případě lze jako palivo použít palivové dříví, brikety, palety, stejně jako uhlí a uhlí.

Vodní košile

Chcete-li nainstalovat trubkovitý typ systému do vašeho návrhu, musíte pro to připravit stopu. A to je zpravidla vyrobeno z plechu o tloušťce 4 až 5 mm nebo z litiny, pouze tloušťka by se měla zvýšit na 7-8 mm.

Zvenku je takové tělo pokryto žáruvzdornou barvou nebo je pokryto dekorativními cihlami, avšak povlak nebude nadbytečný, i když je kov pokryt dekorativní úpravou.

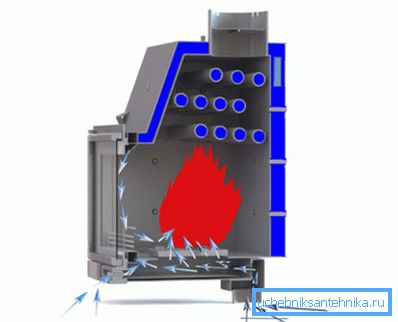

Vodní plášť může být buď ze samotných plechů, nebo ze systému propojených trubek, jak je tomu na obrázku výše. To nebude mít významný vliv na účinnost, ale životnost trubkového systému, uzavřeného kovem, bude alespoň dvojnásobná vzhledem k poklesu pravděpodobnosti spálení stěny.

Vzhledem k tomu, že kov je vynikajícím vodičem tepla, skutečnost, že potrubí bude oploceno z otevřeného plamene ocelovou nebo litinovou přepážkou, nebude mít vliv na ohřev vody v systému. Není-li velmi malý podíl účinnosti vynaložen na vytápění samotné přepážky.

Poznámka: V kovovém pouzdru se vytváří horký vzduch a pokud je přemístěn do místnosti, který má pro tento účel vybaven speciální kanály, nebudou v místnosti, kde bude krb instalován, vůbec zapotřebí.

Pyrolytické krby

Poznámka: Nejprve pochopíme terminologii a vysvětlíme si, že pyrolýza je tepelný rozklad organické hmoty do lehčích molekul, to znamená, že kouř vzniklý spalováním organických látek je právě produktem procesu pyrolýzy.

A teď se podívejme, co pyrolýza může dát v topných strukturách.

1. Za prvé pyrolýzní produkt je organická hmota, která dosud nebyla vypálena až do konce, a proto může být spálena, aby se dosáhlo další tepelné energie.
2. A za druhé, kouř je sekundární teplo a namísto jeho přesunu do komína, můžete tuto energii využít, a tím zvýšit účinnost celého ohřívače.

Dávejte pozor na horní část - tam vidíte vložku generátoru plynu v sekci, přesněji, tam jsou dvě ohniště:

• tam je pokoj s omezeným přístupem vzduchu pro pokládku a spalování dřeva;
• a na horní straně kamery spalování produktů pyrolýzy (kouř).

Pro vznícení vstupuje vzduch do spodní komory skrze popelník (A), vstupuje také do foukacího skla (B1), ale kanál B2 je navržen tak, aby přivedl horký vzduch do pyrolýzní komory, kde vyhoří konečné palivo.

Hlavní výhodou plynového krbu je samozřejmě velmi vysoká účinnost - někdy dokáže dosáhnout až 100% známky a to není fikce, ale realita. Vzduch je dodáván do komory generátoru plynu shora.

To je důvodem, proč v kotlích na tuhá paliva je často umístěna horní komora a komora pro spalování ze spodku - to zjednodušuje konstrukci. Aby se zachovala efektivita spalování dřeva, je nutno ohřívací kohout nutně položit na šamotové cihly a teprve poté zdobit. Ačkoli je docela možné zakoupit dekorativní žárovzdorné cihly.

Některé vzorky

Kovový PL-190, vyrobený v Polsku z ocelového plechu 4-6 mm (v závislosti na staveništi) je úhlový typ krbu s vodním pláštěm a bočním otvorem dveří. Pokud jsou hlavní součásti vyrobeny z žáruvzdorné oceli, pak jsou rámy dveří, zátky a rošty vyrobeny z litiny. Průměr komínového potrubí je 180 mm a emise CO je 0,4% při výstupní teplotě C16 ° C.

Přívod vzduchu z této konstrukce se provádí z ulice a topení je prováděno palivovými dříky, brikety a peletami v režimu spalování. Pracovní tlak ve vodním okruhu o objemu 32 l. Pokyny poskytují až 8 barů, jmenovitý výkon je 8 W, účinnost je 75%. Jednotka je dostatečná k ohřevu plochy o ploše 100 m2.

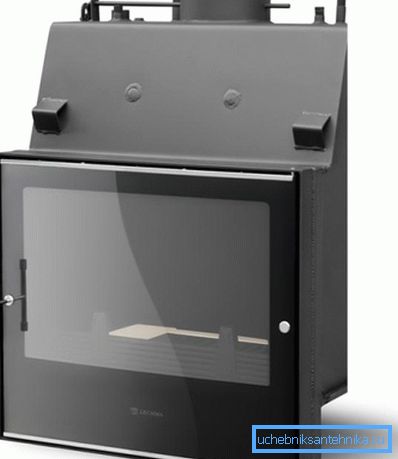

Kovový PL-190, vyrobený v Polsku z ocelových plechů 4 až 6 mm (v závislosti na staveništi), je přímý typ krbu s vodním pláštěm a bočním otvorem dveří. Pokud jsou hlavní součásti vyrobeny z žáruvzdorné oceli, pak jsou rámy dveří, zátky a rošty vyrobeny z litiny. Průměr komína je 180 mm a emise CO je 0,4% při výstupní teplotě C16 ° C.

Přívod vzduchu z této konstrukce je prováděn z ulice a topení je prováděno palivovým dřívím. Brikety a pelety v režimu kontinuálního spalování. Pracovní tlak ve vodním okruhu o objemu 31-64 l. Pokyny poskytují až 8 barů, jmenovitý výkon 12, 15, 19 W, účinnost 75%. Jednotka je dostatečná k ohřevu plochy o rozloze 200 m2.

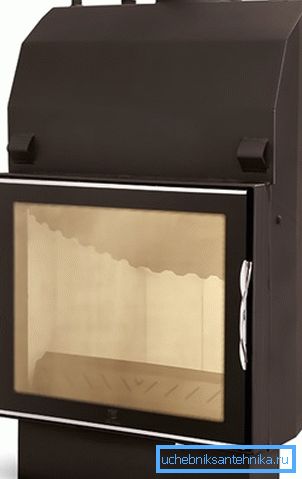

PL-210 ECO je velmi podobný vzhledu a výrobě pro své protějšky, pouze princip generátoru plynu spalování radikálně mění svůj výkon. Takže průměr komína je již 200 mm, emise CO je 0,11% a průměrná teplota výstupního plynu je již 268? a účinnost 78%. Samozřejmě, jeho cena je téměř dvakrát vyšší, ale je tu obrovská spotřeba paliva.

Závěr

Instalací krbu s ohřevem vody ve vašem domě najdete nejen zdroj tepla, ale útulné místo pro odpočinek v chladném nebo chladném období. Navíc můžete nejen koupit, ale přidat sami s pomocí výše uvedených zásad. Úspěchy!
