Co jsou elektrické topné kotle: přehled

Začneme tím, že elektrické topné kotle se mohou navzájem radikálně lišit nejen technickými parametry (výkonem, rozměrem), ale také principem provozu, tj. Metodou ohřevu nosiče tepla a jeho přepravou.

Nicméně, některá z těchto jednotek je výborně vhodná jako topná zařízení, ať už pro venkovský dům (dům) nebo byt ve výškové budově, nebo pro centralizovanou kotelnu sloužící několika domům.

Podívejme se, jaká mohou být tato zařízení obecně, kde je nejlépe je použít, a bude vám věnována pozornost také tématický videoklip.

Rozdíly v způsobu ohřevu chladicí kapaliny

Topný prvek

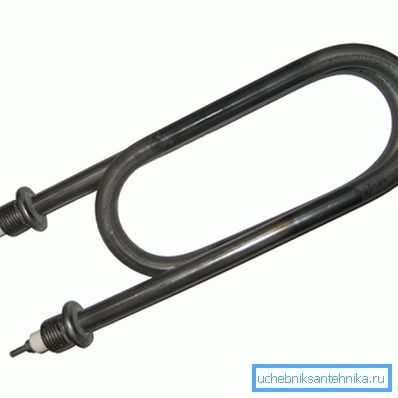

• Jednotky, které mají nainstalované trubkové elektrické ohřívače nebo TEN - kotle TEN a kapalina v nich je ohřívána pomocí tohoto zařízení. Tato zařízení jsou zpravidla velmi kompaktní, mají výborný design a jsou namontovány na stěně.
• Hlavní výhodou elektrického topného kotle na plyn, naftu a tuhé palivo je nepřítomnost komína. Věc spočívá v tom, že elektřina nemá žádné spalovací produkty, a proto nemusí jet na ulici. Tato výhoda umožňuje namontovat jednotku na libovolném vhodném místě místnosti, aniž by byla spojena se stěnou, která je venku.

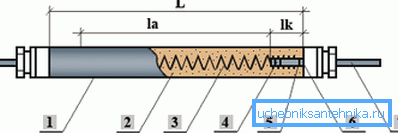

1. Hliníkové, ocelové nebo titanové pouzdro;
2. Plnivo (křemenný písek);
3. Spirála nichromu;
4. Kontaktní tyč ve výplni;
5. Těsnění;
6. Izolace (porcelán);
7. Vnější část kontaktní tyče.

Poznámka: Obecně platí, že TEN, která je instalována na elektrické nástěnné kotle pro vytápění, má tvar cikcaku. Kromě toho mohou na jednotku existovat dvě, a někdy dokonce i tři kusy (v závislosti na výkonu a projektu výrobce).

Elektrody

• Elektrický ohřívací elektrický kotel je zásadně odlišný od TENovogo metodou ohřevu chladicí kapaliny (zpravidla se jedná o destilovanou vodu s dalšími kapalinami doporučenými výrobcem). Tyto i další jednotky fungují z variabilní sítě buď na 220 V nebo 380 V (jednofázové a dvoufázové) - vše závisí na výkonu. Ale cena obou bude přibližně stejná, přestože spotřeba energie se mění.

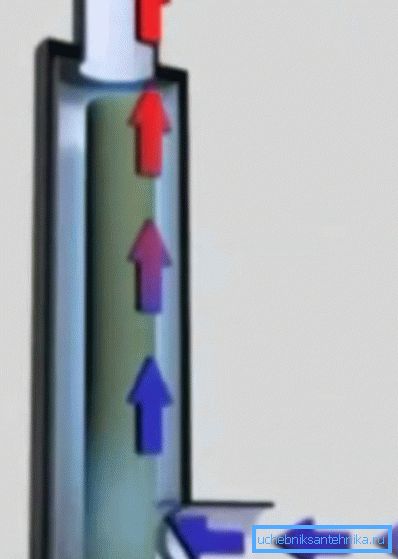

• Frekvence proudu v našich elektrických sítích je 50 Hz bez ohledu na napětí a to přímo ovlivňuje ohřev chladicí kapaliny. Elektrody v nádobě, přes kterou se pohybuje tekutina, mění polaritu 50krát za sekundu, což způsobuje, že ionty chladicí kapaliny mění směr se stejnou frekvencí, to znamená 50krát za sekundu. To způsobí, že se zahřeje.
• Jak víte, proud se pohybuje po cestě nejmenšího odporu, což znamená, že jeho pohyb spočívá ve vzdálenosti mezi dvěma elektrodami. - to naznačuje, že ionizační proces v žádném případě není pro spotřebitele nebezpečný, jednoduše řečeno, nebude elektricky šokován. V případě úniku tekutiny z nádrže se uzavře uzavřený okruh mezi elektrodami, a proto je celý systém vypnutý, takže v takových situacích není nebezpečí požáru. Stejně jako když jste spirálu zlomili - obvod se otevírá a přístroj přestane fungovat.

Přehled modelů

Tenovy modely

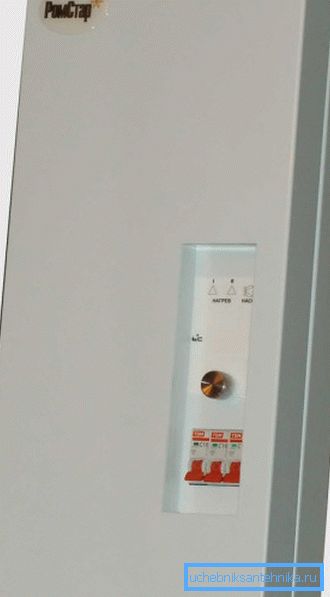

V současné době jsou elektrické topné kotle ROMSTAR vyráběny jak ve verzích topení, tak u elektrod, pouze druhá verze má menší rozměry a předpona mini je připojena k názvu (my o nich také povíme). Toto topné zařízení se skládá z kovového pouzdra, ve kterém je zabudován výměník tepla, spínacích prvků a elektronické řídicí a ochranné jednotky (výkonové relé, teplotní čidla, svorky atd.).

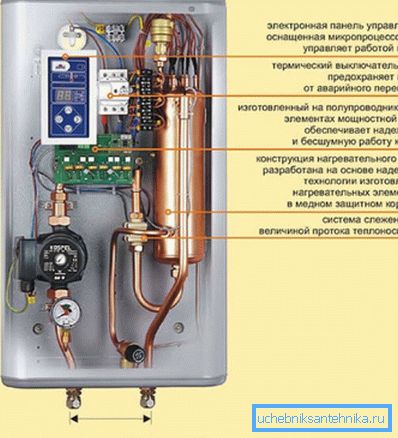

Hlavní částí celé jednotky je výměník tepla, který se skládá z elektrických ohřívačů nebo topných těles, utěsněných v nádobě se dvěma přípojkami pro přívod a výstup vody. Horní tryska slouží k vypouštění ohřáté chladicí kapaliny do topných zařízení pomocí průtokového spínače a spodní je připojena k vratnému potrubí.

Elektronické regulační ventily jsou navrženy tak, aby analyzovaly a dále zpracovávaly data, která pocházejí ze snímačů v různých provozních režimech. Všechny ostatní části kotle spolu s regulačními ventily jsou upevněny uvnitř pouzdra pomocí šroubů a šroubů.

Rozsah teplot v ROMSTARu je v rozmezí 10-85 ° C, ale pokud teplota vody stoupne na 90 ° C, vypne se jistič a ohřev se zastaví. Vzhledem k vlastnostem výrobce mají ohřívače zde zvýšenou spolehlivost, protože jsou vyrobeny z nejnovějších materiálů. Také zlepšená automatizace, díky níž jsou tyto kotle spolehlivé a bezpečné v provozu.

Poznámka: V místnosti, kde je instalován elektrický kotel, nesmějí existovat výbušné výpary a plyny, stejně jako prach, který může ovlivnit provoz kotle.

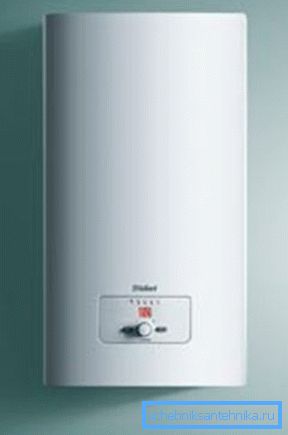

Vynikající alternativou k ohřevu plynu jsou německé elektrické kotle ELOBLOCK - jsou spolehlivé, ergonomické a kompaktní. Instalace těchto jednotek je velmi snadná, v provozu jsou tiché a v případě potřeby jednoduše změňte nastavení režimu.

Výhodou zařízení ELOBLOCK je mikroprocesorové řízení jednoho klíče, vestavěné ovládání závislé na počasí, ochrana proti mrazu a možnost použití zařízení pro podlahové vytápění. Kromě toho lze kotel ovládat pomocí signálu HDO nebo spínače dolů, kde se na LED displeji zobrazí indikace nastavení, lze k systému připojit nepřímý topný kotel.

A samozřejmě je to vynikající design, který může být harmonizován s téměř jakýmkoliv interiérem.

Modely pracující na proměnné síti 220V / 50Hz mají výkon 6 a 9 kW a ty, které potřebují 380 V / 50 Hz, představují jednotky s výkonem 12, 14, 18, 21, 24 a 28 kW. Expanzní nádoba má objem 7 litrů, maximální teplota vody je až 85 ° C a provozní tlak je od 0,8 bar do 3,0 bar, přesto se doporučuje udržovat optimální hodnotu 1,0-2,0 bar.

Geometrické rozměry zařízení podle parametrů výška / šířka / hloubka 740x410x330 mm, s hmotností 34 kg.

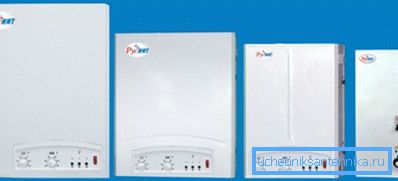

Elektrický kotel na vytápění RUSNIT vyrábí stejnojmenná ruská akciová společnost, která vznikla na základě závodu Red Banner v Ryazanu (závod již dříve spolupracoval s firmou Roscosmos). V současné době JSC vyrábí vysoce kvalitní topné systémy, které používají topné prvky z nerezové oceli, a celé zařízení je vyrobeno z nejmodernějších materiálů. Účinnost skutečných kotlů dosahuje 93% a nejmocnější modely dokáží vyhřívat místnost až do 1000 metrů².

RUSNIT M

RUSNIT COUNTRY

RUSNIT NM

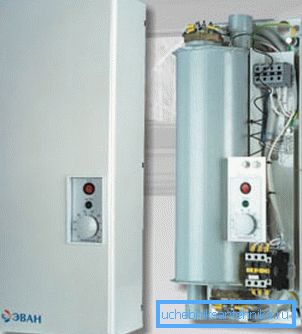

U kotlů EVAN kromě standardů existují také třídy jako Economy, Comfort, Comfort RX, Lux a Professional - všechny se liší nákladovými a energetickými charakteristikami, ale podrobněji uvažujeme pouze o ekonomických a standardních třídách.

Takové jednotky jsou vybaveny topnými prvky z nerezavějící oceli, ocelovým pouzdrem a elektronickým ovládacím příslušenstvím, je zajištěna dvojitá ochrana před přehřátím, spínání relé a blok pro připojení cirkulačního čerpadla pro topný systém. Pracovní tlak je 0,8 - 3,0 bar, doporučuje se 1,0 až 2,0 bar a účinnost kotle dosahuje hodnoty 93%.

Funkce ekonomické třídy

Třída znaků Standard

Samozřejmě, že by bylo nesprávné, nemluvě o kombinovaných kotlích s plynem a elektřinou - je to pravděpodobně nejvýnosnější kombinace všech možných možností. A my se zaměříme na poměrně populární dvojitý model Zhytomyr -3 KS-GV-010 CH / KE-4.5.

Takové topné kotle kombinované s elektřinou a plynem mají zpravidla několik připojovacích vývodů, které umožňují namontovat dvojitý topný okruh (podlahové vytápění - radiátory) a ohřívat lázeň nebo bazén. Pokud máte v arzenálu dva typy pohonných hmot, můžete vždy zvolit ty nejvýhodnější a nepřekračovat provoz jednotky během výpadku elektrické energie.

Zhytomyr -3 KS-GV-010 CH / KE-4.5 je jednofázový dvouokruhový topný systém s kapacitou 10 kW pro spotřebu plynu a 4,5 kW pro spotřebu elektřiny a optimální topná plocha 100m² a 45m² resp.

Takové kotle na topení s elektrickým plynem mají účinnost až 95%, ale ne méně než 90%, s maximální teplotou přívodu 90 ° C a doporučeným režimem je 60-80 ° C, stejně jako každá konvekční plynová jednotka.

Je třeba poznamenat, že tyto ohřívače jsou schopny současně pracovat na dvou nosičích energie, které zvyšují výkon a jejich hmotnost není větší než 54 kg pro jednokruhové a nejvýše 58 kg pro dvojité obvody.

Kotle na elektrody

Pozor! Pro kotle s přímým prouděním typu elektrody je přísně zakázáno používat jako ropné produkty ropné produkty (olej, nafta atd.), Neměly by být používány také kapaliny, které výrobce ohřívače nedoporučuje. Montáž jakýchkoli kohoutků nebo uzavírací armatury mezi přívodním potrubím a bezpečnostní skupinou je přísně zakázána!

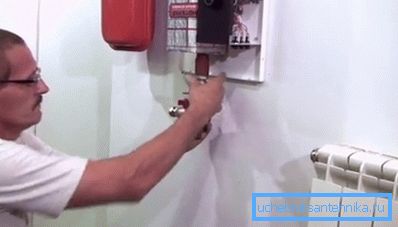

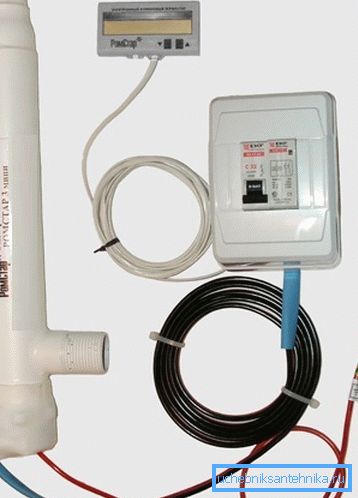

A teď, jak jsme slíbili výše, vám řekneme o modelech PMSTAR MINI, které se prodávají spolu s výkonovou jednotkou a termostatem pro pokoj a samozřejmě s návodem k obsluze. Při instalaci vytápění vlastním rukama je třeba nainstalovat takovýto kotel v přísně vertikální poloze nad obrysem průtoku. Současně by však neměla být příliš vysoká.

Průřez stoupačky a průřez vodorovného obrysu musí odpovídat projektu, ale minimální průměr svislice bude 25 mm a více a výška stoupacího stropu nad kotlem upevněným ke stěně bude nejméně 2 m.

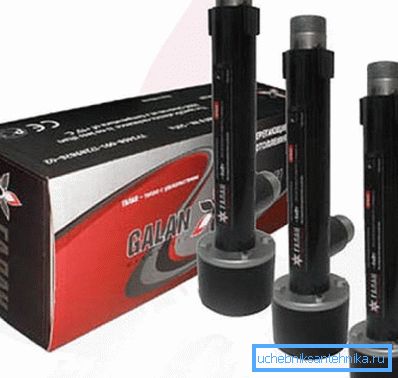

V současné době společnost GALAN zahájila výrobu filmového kotle GALAX, který je vyráběn technologií sítotisku a nahrazuje trubkové ohřívače, na které jsme zvyklí.

Podle výrobce se spotřeba energie zde sníží o 25% a zároveň samotná chladicí kapalina nepřichází do styku s ohřívačem a výkon je rovnoměrně rozložen po celém těle zařízení, což odstraňuje hydraulický odpor kapaliny. Poskytnutí konkrétního hodnocení kvality této jednotky v současné době není zcela jednoduché, protože je používáno poměrně nedávno.

Závěr

Při výběru elektrického kotle by měl být odpuzován z předpokládané vyhřívané oblasti a množství tekutiny v systému. Také ve venkovských domech možná budete potřebovat regulátor napětí, abyste odstranili jeho kapky, které jsou viditelné zejména ve večerních hodinách.
