Cirkulační čerpadlo pro vytápění: výběr a montáž

Jak funguje typické oběhové čerpadlo pro topný systém? Jaké jsou názvy tohoto zařízení? Jak jej nainstalovat do systému? Pokusíme se odpovědět na tyto otázky.

Klasifikace

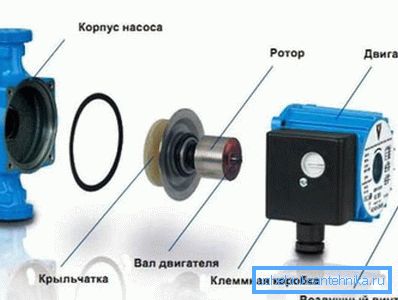

Cirkulační čerpadla pro vytápění jejich zařízení nejsou příliš odlišná od ostatních čerpadel pro čerpání nízko kontaminovaných kapalin: oběžné kolo (obvykle odstředivé) je zodpovědné za vytvoření hydraulické hlavy; točivý moment generovaný elektromotorem.

Existuje však řada značek, které umožňují klasifikaci těchto zařízení.

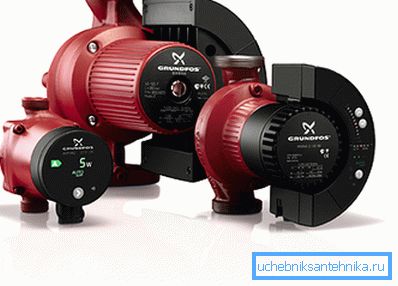

Mokrý rotor

Téměř všechny topné okruhy používané v soukromých domech - s mokrým rotorem. Vlastně to znamená jen to, že rotor elektromotoru je ponořen přímo do chladiva, což zajišťuje odstranění přebytečného tepla a mazání ložisek.

Popularita tohoto typu zařízení je způsobena velmi atraktivní sadou vlastností:

• Jsou prakticky tiché.
• Nepotřebují údržbu (mazání a čištění ložisek, těsnění atd.).
• Jejich tepelná ochrana nezávisí na přídavných automatických zařízeních: je zajištěna samotnou přítomností chladicí kapaliny v okruhu.
• Cirkulační čerpadla pro topná zařízení s mokrým rotorem mají zpravidla několik provozních režimů s stupňovitými nebo plynule měnitelnými otáčkami.

Jen proto, aby nedošlo k jednostrannému hodnocení této třídy přístrojů od čtenáře, stojí za to přidání lžíce dehtu do medu hlavně.

1. Díky systému mazání ložisek s chladící kapalinou jsou čerpadla velmi citlivá na složení a čistotu čerpadla.. Přítomnost písku a stupnice je nepřijatelná.

Mimochodem: problém je zcela vyřešen instalací hrubého filtru před zařízením.

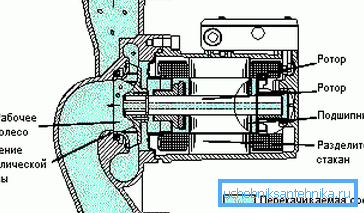

1. V této třídě je recirkulační čerpadlo pro topení namontováno pouze s vodorovným hřídelem.

Suchý rotor

Kruhové čerpadlo pro ohřev suchým rotorem je také často oběžným kolem na společném hřídeli s motorem; Zde se však rotor motoru otáčí ve vzduchu.

Proto vlastnosti jednotek:

• Hladina hluku je nadprůměrná. Hluk vzniká nejprve samostatným oběžným kolem ventilátoru, který ochlazuje elektrický motor.
• Tepelná ochrana poskytuje samostatné relé. Výsledkem je časté přehřátí v rozporu s otočnou odolností statoru během jeho poruchy.
• Čerpadlo vyžaduje údržbu (přinejmenším známá mazání ložisek a těsnění).
• Nemůže být namontován s motorem dolů - jednoduše proto, že skříň motoru netěsní a únik hřídele způsobí zkrat v něm.
• Přístroje tohoto typu jsou navíc obvykle jednou rychlostí.

Jaké jsou výhody použití suchého rotoru s tolika nepříjemnými vlastnostmi? Skutečnost, že chladicí kapalina (nebo jakékoliv jiné médium) může mít libovolný stupeň znečištění: to neovlivní životnost ložisek a drahého elektrického motoru.

Zařízení se suchým rotorem jsou několik samostatných podkategorií.

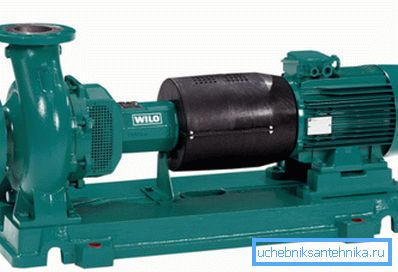

Konzol

Tato třída zahrnuje především průmyslová cirkulační čerpadla pro vytápění. Jejich hlavním rysem je instalace motoru a oběžného kola na společné plošině (konzole) s možností nezávislé výměny; díky tomu mohou motory různých výkonů a velikostí pracovat s jedním oběžným kolem - stačí jen udržet vyrovnání během instalace.

Poznámka: Oběžné kolo zde není na stejném prostoru jako rotor motoru. Jsou obvykle spojeny přírubami.

Při instalaci této třídy zařízení je užitečné znát několik jemných odstínů.

• Výkonné průmyslové oběhové čerpadla pro vytápění jsou osazeny na samostatném podkladu, který není spojen se základem budovy.
• Aby se odstranily menší axiální odchylky, příruby spojení mezi motorem a hřídelem čerpadla nejsou často pevně spojeny dohromady šrouby, ale segmenty zpevněné pryže (například dopravní pás).

Blokovat

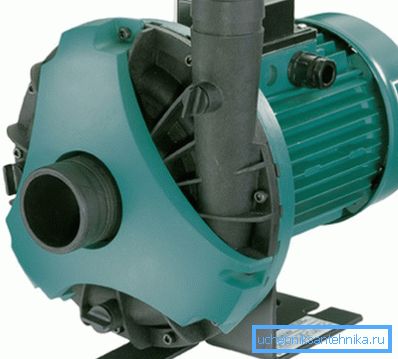

Na rozdíl od předchozí konstrukce, v blokovém čerpadle oběžné kolo stojí na společném hřídeli s motorem. Čerpadlo pracuje pouze s jedním typem motoru.

Inline

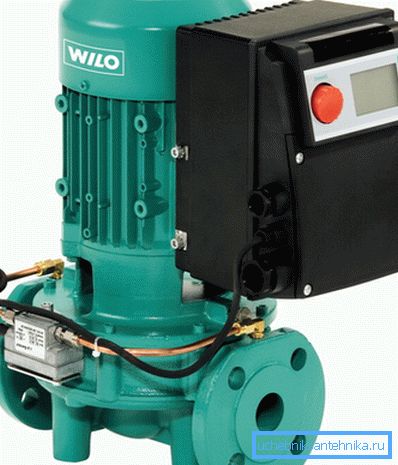

Toto oběhové čerpadlo ve vytápěcím systému je odlišné v tom, že přívodní a odtokové přípojky jsou na stejné ose, což umožňuje namontování na přímé potrubní části s minimální vzdáleností mezi přírubami (anglický in - in, line - line).

Výběr podle parametrů

Takže musíme udělat vlastní ruce pro montáž topného systému se známými vlastnostmi (počet a typ topných zařízení, průměr trubky apod.).

Jak zvolit optimální technické vlastnosti zařízení?

Napájení

Pro průmyslová zařízení značného výkonu je to 380 voltů; pro většinu domácností - 220. Jedinou výhodou napájení z 12 V je zvýšená bezpečnost při poškození pouzdra; cena této jistoty je nutnost zakoupit další převodník a instalovat nízkonapěťové zapojení.

Tlak hlavy

Pokud průmyslové vytápěcí systémy s čerpacím oběhem vyžadují komplexní hydraulické výpočty pro stanovení potřeby tlaku, pak s chatami a byty je vše jednoduché: hydraulický odpor obvodu libovolné délky nepřesahuje 2 metry, což odpovídá minimální hodnotě této charakteristiky.

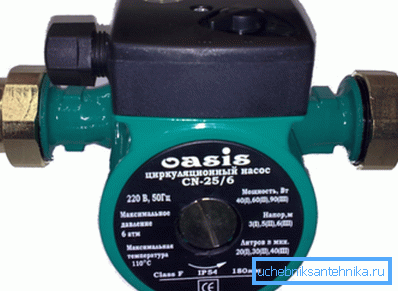

Kde na štítku čerpadla mohu najít údaj o jeho tlaku?

Pravidlo, někde poblíž názvu, jsou dvě skupiny čísel oddělených pomlčkou (například 25-40). Na tomto označení:

Výkonnost

Může být vybrán dvěma způsoby. Nejjednodušší z nich spočívá v určení celkového objemu topného systému a jeho vynásobení třemi.

Znovu: čerpadlo musí řídit veškerý objem chladicí kapaliny třikrát za hodinu. Při pomalejším oběhu při silných mrazech bude rozdíl teploty mezi počátkem a koncem obvodu příliš velký.

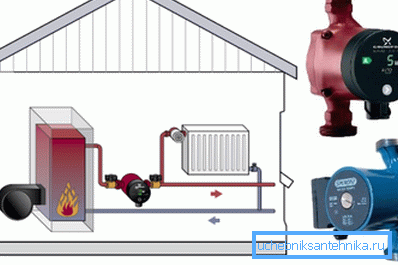

Metoda odhadu výkonu celkového tepelného výkonu topného systému je poněkud komplikovanější.

Výpočetní vzorec je G = Q / (1.163 * Dt), kde:

• G - produktivita v metrech krychlových;
• Q je výkon zdroje tepla nebo tepelného výkonu samostatného obvodu v kilowattech.

• 1.163 je tepelná kapacita vody (konstantní);
• Dt je teplotní rozdíl mezi průtokem a vstupem (normální hodnota je 20 stupňů).

Takže u kotle o kapacitě 16 kW a 20-stupňové teplotní deltě je optimální výkon 16 / (1,163 * 20) = 0,7 m3 / hod.

Montáž

Jak obtížné je instalovat cirkulační čerpadla pro topné systémy s vlastními rukama?

Obecně platí, že zde existuje několik jemností.

• Napájení je důrazně doporučeno prostřednictvím uzemněné zásuvky.

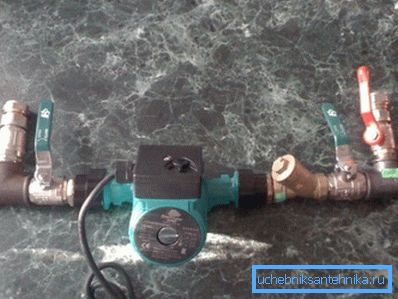

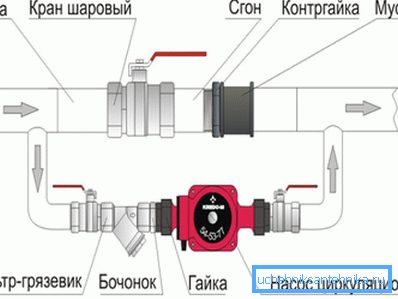

• Hrubý filtr je umístěn před čerpadlem podél chladicí kapaliny.
• Na obou stranách sestavy čerpadla a filtr na topném ventilu je umístěn - ventil nebo šoupátko.

• Pokud je čerpadlo umístěno v gravitačním systému a má se v budoucnu používat s přirozenou cirkulací, mezi jednotlivými místy odběru se ponechá obtok. Je nutně dodáván se zpětným ventilem (lepší - kulička).

Užitečné: Pokud při provozu čerpadla nedochází k cirkulaci topného systému, nejspíše to znamená uzavřený zpětný ventil. Chladicí kapalina začne cirkulovat v malém kruhu přes obtok.

Závěr

Zohledneme naše (byť poněkud povrchní) známost s tímto typem vytápěcího zařízení.

Jako vždy přidané video nabídne čtečce další materiály. Úspěchy!
