Charakteristika litinových radiátorů: typy a konstrukce,
Hmotnost a rozměry litinových radiátorů vytápění závisí především na počtu úseků v jednom zařízení, ale tyto stejné sekce se mohou navzájem radikálně lišit, jelikož jsou to jeden, dva nebo tři kanály.
Ale i přes objem, jsou baterie z litiny velmi žádoucí pro vodní systémy centralizovaného vytápění, protože plně odpovídají potřebným parametrům pro přenos tepla a trvanlivost při jakémkoli možném skoku v tlaku nosiče tepla.
Jedná se o tato zařízení, známí pravděpodobně všem občanům Ruska, kteří dosáhli vědomého věku, a to bude projednáno a my vám také ukážeme video v tomto článku.
Litinové radiátory
Litinový radiátor je sloupové topné zařízení s konvekčním zářením, které je sestaveno z několika částí. To bylo vynalezeno Franzem San Galli v 1857.
Typy a návrhy
- Jak již bylo řečeno, kolik váží litinový radiátor, stejně jako jeho objem závisí přímo na počtu sekcí a také na počtu kanálů v jediném úseku tohoto zařízení.. Například považujeme ohřívače z řady FM, které jsou vyrobeny v souladu s požadavky GOST 8690-94. Všechny jsou navrženy pro instalaci, přičemž je třeba vzít v úvahu hloubku otvoru pod oknem, tj. V malé, střední a velké hloubce, která může být vyplněna na základě počtu sloupců v sekcích.
- Ohřívače řady FM jsou určeny pro centrální ohřev vody v obytných, veřejných a průmyslových budovách s minimálním provozním tlakem 1,2 MPa (12,236 atm) a tlakovým testovacím tlakem 1,8 MPa (18,354 atm) a teplotou vody nejvýše 150 ° C (jejich cena je nejlevnější).

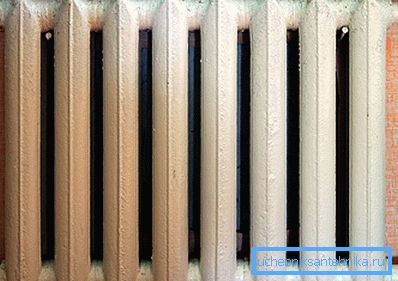

- Hmotnost litinových radiátorů samozřejmě závisí také na sekcích., z nichž je sestaven a jsou vyrobeny ze šedé litiny v písečné hlíně formou injekce, což umožňuje, aby zařízení odolalo stabilnímu výkonu po dobu asi 40 let nebo více.
- Litina je poměrně odolný kov k nekvalitnímu tepelnému nosiči., to znamená, že voda může mít vysoký obsah solí, zásad a hrdze, ale je porézní, což přispívá k udržení různých prvků a usazování kalu, takže baterie potřebují pravidelné mytí.
Kompletní sada litinového ohřívače se skládá také ze dvou bočních zátek (levý závit G 1?), Stejně jako dva futorki nebo, jak se nazývají, skrz zátky (pravý závit G 1?) A otvor s levým závitem G? pro armatury pro teplovodní potrubí. Při spojování úseků dohromady jsou v souladu s TU 38.105376-92 používány ocelové spoje a tepelně odolné pryžové těsnění.
Poznámka: Jedním z nejzávažnějších faktorů, které mohou takovéto topné zařízení charakterizovat, je hmotnost litinového radiátoru a jeho dlouhodobé vytápění, což je přísně řečeno, že se nepoužívá v autonomních topných systémech - velké náklady na energii u kotlů pro jakýkoli druh paliva. Současně vydává teplo po velmi dlouhou dobu, což umožňuje zapnutí čerpadel na cirkulaci vody tak často, proto jsou tyto baterie téměř ideální pro centralizované systémy.
| Název parametru oddílu | Digitální značení | |||||
| FM1-70-300 | FM1-70-500 | FM2-100-300 | FM2-100-500 | FM3-120-300 | FM3-120-500 | |
| Počet kanálů | Jednodávkový obdélník | Dvoukanálový pravoúhlý | Tři kanálové obdélníkové | |||
| Hmotnost (kg) | 3.3 | 4.8 | 4.5 | 6.3 | 4.8 | 7.0 |
| Hlasitost (l) | 0,66 | 0,9 | 0,7 | 0,95 | 0,95 | 1.38 |
| Plocha ohřevu (m2) | 0,103 | 0,165 | 0,148 | 0,207 | 0,155 | 0,246 |
| Tok tepla (kW) | 0,075 | 0,110 | 0,1009 | 0,1426 | 0,1083 | 0,1568 |
| Montážní výška (mm) | 300 | 500 | 300 | 500 | 300 | 500 |
| Výška (mm) | 370 | 570 | 372 | 572 | 370 | 570 |
| Hloubka (mm) | 70 | 70 | 100 | 100 | 120 | 120 |
| Šířka (mm) | 80 | 80 | 80 | 80 | 90 | 90 |

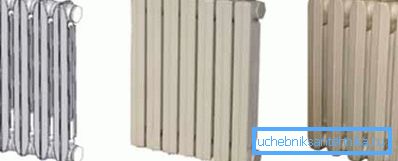

Tabulka: technické charakteristiky litinového radiátoru pro jeden, dva a tři kanály
| Označení FM-1 | Počet sekcí (ks) | Tok tepla (kW) | Specifická spotřeba materiálů (kg / kW) | Hmotnost (kg) | Plocha ohřevu (? T = 70 ° C), ЭКМ | Délka chladiče (mm) |
| FM1-70-500-1,2-2 | 2 | 0,22 | 48,64 | 10.7 | 0,396 | 178-184 |
| FM1-70-500-1,2-3 | 3 | 0,33 | 47,58 | 15.7 | 0,594 | 258-265 |
| FM1-70-500-1,2-4 | 4 | 0,44 | 47,05 | 20.7 | 0,792 | 338-346 |
| FM1-70-500-1,2-5 | 5 | 0,55 | 46,73 | 25,7 | 0,990 | 418-427 |
| FM1-70-500-1,2-6 | 6 | 0,66 | 46,52 | 30.7 | 1,188 | 498-508 |
| FM1-70-500-1,2-7 | 7 | 0,77 | 46,36 | 35,7 | 1,386 | 578-589 |
| FM1-70-500-1,2-8 | 8 | 0,88 | 46,25 | 40,7 | 1,584 | 658-670 |
| FM1-70-500-1,2-9 | 9 | 0,99 | 46,16 | 45,7 | 1,782 | 738-751 |
| FM1-70-500-1,2-10 | 10 | 1.10 | 46.09 | 50,7 | 1,980 | 818-832 |
Tabulka charakteristik FM-1-70-500-1,2
| Označení FM-2 | Počet sekcí (ks) | Tok tepla (kW) | Specifická spotřeba materiálů (kg / kW) | Hmotnost (kg) | Plocha ohřevu (? T = 70 ° C), ЭКМ | Délka chladiče (mm) |
| 100-500-1,2-2 | 2 | 0,285 | 48.1 | 13.7 | 0,512 | 178-184 |
| 100-500-1,2-3 | 3 | 0,428 | 47.2 | 20.2 | 0,769 | 258-265 |
| 100-500-1,2-4 | 4 | 0,570 | 46,8 | 26.7 | 1,024 | 338-346 |
| 100-500-1,2-5 | 5 | 0,713 | 46,7 | 33.3 | 1,281 | 418-427 |
| 100-500-1,2-6 | 6 | 0,856 | 46,5 | 39,7 | 1,537 | 498-508 |
| 100-500-1,2-7 | 7 | 0,998 | 46,4 | 46,3 | 1,792 | 578-589 |
| 100-500-1,2-8 | 8 | 1,141 | 46,4 | 52.9 | 2,049 | 658-670 |
| 100-500-1,2-9 | 9 | 1,283 | 46,3 | 59,4 | 2,304 | 738-751 |
| 100-500-1,2-10 | 10 | 1,426 | 46.1 | 65,8 | 2,561 | 818-832 |
Tabulka znaků FM-2-100-500-1,2
| Označení FM-2 | Počet sekcí (ks) | Tok tepla (kW) | Specifická spotřeba materiálů (kg / kW) | Hmotnost (kg) | Plocha ohřevu (? T = 70 ° C), ЭКМ | Délka chladiče (mm) |
| 120-500-1,2-2 | 2 | 0,314 | 47,78 | 15.1 | 0,564 | 198-206 |
| 120-500-1,2-3 | 3 | 0,470 | 46,95 | 22.3 | 0,844 | 288-297 |
| 120-500-1,2-4 | 4 | 0,627 | 46,60 | 29.5 | 1,126 | 378-388 |
| 120-500-1,2-5 | 5 | 0,784 | 46,39 | 36,7 | 1,408 | 468-477 |
| 120-500-1,2-6 | 6 | 0,941 | 46,21 | 43.9 | 1,690 | 558-568 |
| 120-500-1,2-7 | 7 | 1,098 | 46,11 | 51.1 | 1,972 | 648-659 |
| 120-500-1,2-8 | 8 | 1,254 | 46,05 | 58.3 | 2.252 | 738-750 |
| 120-500-1,2-9 | 9 | 1,411 | 45,96 | 65,5 | 2,534 | 828-841 |
| 120-500-1,2-10 | 10 | 1,568 | 45,92 | 72,7 | 2,816 | 918-932 |
Tabulka znaků FM-3-120-500-1,2
Montáž, demontáž
Jak již bylo řečeno, můžete zvýšit nebo snížit přenos tepla a objem litinového chladiče přidáním nebo odšroubováním profilů, které mohou být od dvou do nekonečna, ačkoli je nepravděpodobné, že budou umístěny více než 15 kusů.

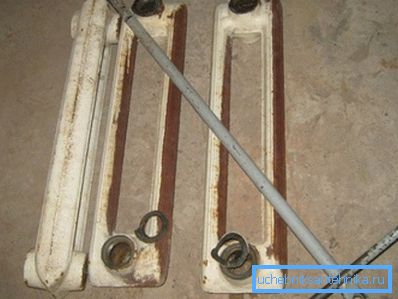

Nejčastěji se musíme zabývat dvěma sloupovými úseky, které vidíte na horní fotografii - jsou spojeny pomocí vsuvky a gumového těsnění odolného proti vysokým teplotám. Vnitřní vsuvka má zaoblený tvar se dvěma rovnoběžnými rovinami, což umožňuje fixaci hlavy klíče, ale vnitřní průměr může být buď 1? nebo 1?

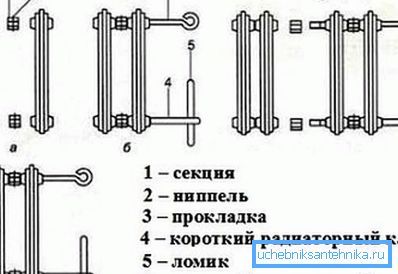

Podle toho je vybrán klíč, kde hlava může být plochá nebo opakovat vnitřní tvar bradavky - instrukce k tomuto problému je tichá. Chcete-li odšroubovat jednu nebo více sekcí, musíte stisknout tlačítko tak, aby se hlava dostala do vsuvky, která je umístěna na křižovatce, a proto se nejprve aplikuje přes akumulátor a označuje hloubku ponoření na tyči.
Úsilí, které se provádí k otáčení pomocí brány, obvykle není dostatečné, takže páka se zvyšuje odříznutím trubky - při montáži je také nutná stejná páka, aby se spojení netěsilo.
Závěr
Vždy můžete sestavit a rozmontovat litinový radiátor s vlastními rukama, pokud máte klíček s vhodnou hlavou, stačí jen instalovat nové těsnění a někdy i nové bradavky. Při připojování akumulátoru k topnému okruhu je žádoucí, aby bylo zajištěno uzavírací ventily pro demontáž během topné sezóny.
