Čerpadla pro vytápění: jak vybrat elektrická zařízení pro

V moderních konstrukcích získávají stále větší popularita topení s nuceným oběhem chladicí kapaliny. Jedním z hlavních prvků této inženýrské sítě je čerpadlo pro vytápění.Pokud se rozhodnete navrhnout takový klimatický systém vlastním rukama, ale nevíte, které vybavení chcete upřednostňovat, kam umístit elektrické čerpadlo a jak vypočítat jeho výkon, doporučujeme seznámit se s níže uvedeným materiálem.

Princip funkce zařízení

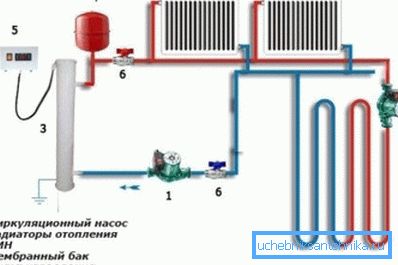

Odpověď na otázku, zda potřebujete čerpadlo pro topný systém - za účelem uspořádání stejnosměrného proudu nosiče tepla nebo napájení gravitační klimatické sítě - je třeba vzít v úvahu mnoho faktorů.

Jedním z hlavních je vytápěná plocha a počet podlaží domu. Pokud mluvíme o malé dachi, stačí přirozený oběh. Ale když má dům více než 200 metrů čtverečních. metrů celkové plochy nebo má tři nebo více podlaží - topné čerpadlo je nutností.

Tlak chladicí kapaliny v gravitačním systému nepřesahuje 0,6 MPa, což zjevně nestačí k zajištění vysokého ohřevu celého domu. Instalované čerpadlo pro topný systém umožňuje uspořádat efektivní distribuci ohřáté vody nebo nemrznoucí kapaliny na všech radiátorech bez ohledu na to, jak daleko se nachází od kotle.

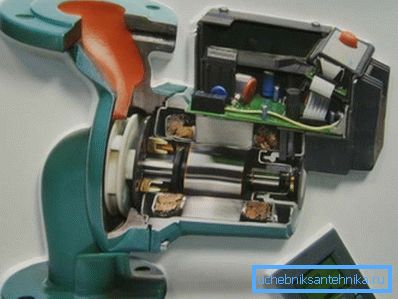

Podle principu fungování jsou domácí a průmyslové cirkulační čerpadla pro klimatické sítě podobné odtokovým zařízením.

Skládají se z těchto prvků:

• případech - je zpravidla vyrobena z nerezové oceli, aby se zabránilo korozi;
• rotor - z téhož důvodu se často vyrábí z keramiky;
• hřídel - má na sobě kolo s lopatkami, které v potrubí zajišťuje proud vody nebo jiné tekutiny.

Momentový rotor hlásí elektrický motor. Lopatky zachycují tekutinu dodávanou přes vstup a zasunou je do výstupu. Tímto způsobem je možné překonat hydraulický odpor, který se vyskytuje v náročných úsecích potrubí, a zajistit dodávku chladicí kapaliny do všech prvků topného systému.

Výhody zařízení

V moderních specializovaných prodejnách prodávaly různé čerpadla pro topné systémy. Odlišují se od ceny, provozního napětí (220 nebo 12 V) a dalších technických charakteristik.

Nicméně, bez ohledu na typ, model a modifikaci, má vytápění čerpadlem řadu výhod. Nejdůležitější znaky těchto struktur jsou uvedeny v tabulce.

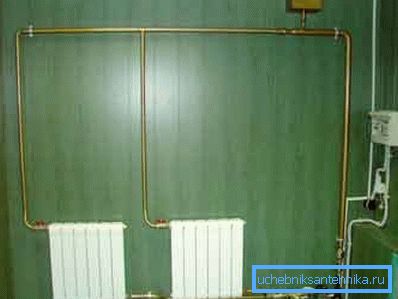

I když navrhujete gravitační topný systém, můžete nainstalovat další topné čerpadlo, které v případě potřeby zvýší výkon sítě (například pokud je teplota venkovního vzduchu příliš chladná).

Dávejte pozor! Topné systémy s oběhovým čerpadlem jsou nestálé. To znamená, že budou pracovat pouze tehdy, když je do domu dodávána elektřina. Aby nedošlo k zmrznutí v případě přerušení vodičů nebo výpadků, doporučuje se instalovat napájecí zdroj napájený bateriemi pro topné čerpadlo, které umožní jeho funkčnost po určitou dobu. Pokud ve vaší vesnici dochází často k výpadkům, pomozte generátoru nafty. Taková čerpací stanice pro vytápění bude zcela autonomní.

Typy čerpadel

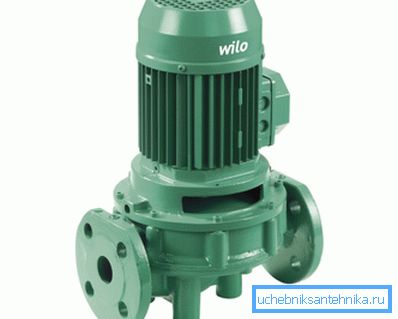

Zařízení typu "suché"

Jak naznačuje název, rysem takových čerpadel spočívá v tom, že čerpací kapalina rotoru s ním nepřichází do styku. Pracovní těleso jednotky je oddělené od elektrické části speciálními těsnicími těsněními, které jsou pečlivě leštěné a nastavené tak, aby nedošlo k úniku.

Čerpadlo pro suché vytápění má velmi vysokou kapacitu, ale díky přítomnosti těsnění způsobuje během provozu velkou hlučnost.

Během provozu je také třeba vzít v úvahu následující vlastnosti:

1. Suché čerpadlo může být instalováno pouze v samostatné místnosti - v kotelně. V opačném případě by vibrace a hluk způsobily nepříjemné nalezení lidí v místnosti, kde jsou namontovány.
2. Během provozu rotor vytváří vzduchovou turbulenci kolem pláště čerpadla. Zvedají prach, který se může dostat dovnitř přístroje a narušit těsnost těsnicích kroužků.

Aby se tomu zabránilo, je nutné udržovat v kotelně čistotu a získávat modely čerpadel se speciální hydraulickou vrstvou - fólií vody mezi těsněními, které zachycuje částice prachu a zabraňuje jim vniknutí do rotoru.

Suché topné čerpadla jsou rozděleny do několika typů:

• vertikální - u tohoto typu zařízení je hřídel motoru umístěna svisle (takové jednotky se používají v případech, kdy je třeba pumpovat velké množství chladicí kapaliny);
• konzolu - potrubí dodávající vodu, umístěné na vnější straně "šneku", a výstup - na diametrálně opačný konec těla;
• blok - voda vstupuje do čerpadla ve směru osy a je zobrazena radiálně.

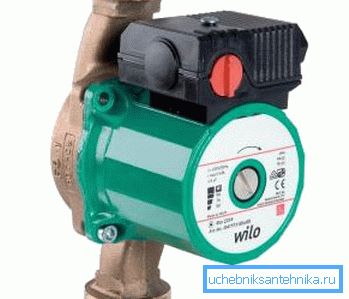

Mokré vybavení

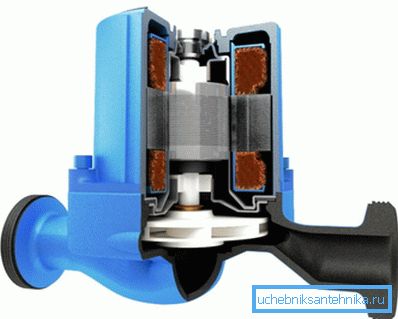

Zvláštnost tohoto typu čerpadla spočívá v tom, že rotor a lopatky jsou omyty chladicí kapalinou, která je čerpána systémem. V tomto případě je samotný elektrický motor oddělen od pracovního těla speciálním sklem vyplněným mazivem, který neumožňuje, aby voda nebo nemrznoucí kapalina naplnila elektrickou část zařízení.

Pokud je délka potrubí a počet radiátorů malý, nainstaluje se do topného systému "mokré" čerpadlo. Je vhodný pro malé domy, vily a městské apartmány.

Navzdory malému výkonu má popsaná jednotka mnoho dalších výhod:

• pracuje téměř tiše;
• nevyžaduje komplikovanou údržbu;
• snadno opravitelné;
• s pomocí je snadné měnit provozní parametry topné sítě.

Nejdůležitější nevýhodou je malá účinnost. To je způsobeno skutečností, že je strukturálně nemožné zvýšit rychlost rotoru a současně zajistit odpovídající stupeň utěsnění skla.

Tip! Bez ohledu na to, jaké topné pumpy instalujete ve svém domě, ujistěte se, že mají elektronické ovládací obvody pro provozní režimy. Takže můžete kombinovat všechna klimatická zařízení do jedné sítě a spravovat ji z jednoho ovládacího panelu. To umožňuje nejen dosažení nejkomfortnějších podmínek v domě, ale také výrazně šetří náklady na energii.

Výběr čerpacího zařízení

Výpočet technických parametrů

Je nutné zvolit konkrétní typ a výkon čerpadla pro topný systém s přihlédnutím k jeho technickým charakteristikám a vlastnostem.

Především je třeba vědět, kolik tepla je potřeba pro pohodlí obyvatel domu během chladné sezóny.

Obvykle se berou v úvahu následující faktory:

• převládající klimatické podmínky v oblasti, kde je budova umístěna;
• materiál, který tvoří různé konstrukční prvky budovy;
• přítomnost izolace a použitých materiálů;
• typ a výkon ventilačního systému bytu.

Výsledek výpočtů, obvykle prováděný tepelnými techniky, je hodnota charakterizující objem chladiva, který musí proudit potrubími a radiátory. Měří se v kubických metrech vody za hodinu.

Měli byste také vypočítat tlakové charakteristiky. To znamená, co se rovná hodnotě hydraulického odporu všech potrubí a zařízení instalovaných ve strojírenské síti. Obvykle se průměrná délka systému pohybuje od 2 do 4 metrů vodního sloupce.

Dalším důležitým faktorem ovlivňujícím výběr elektrického zařízení je výkon topného kotle. Zde je třeba určit závislost výkonu zařízení na průtoku vody a rozdíl v jeho teplotě ve výstupních a napájecích tryskách.

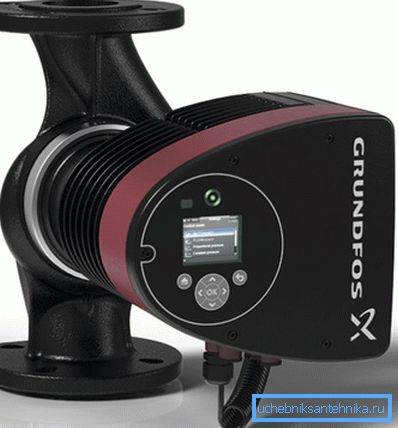

V každém případě je vhodné upřednostnit nastavitelná čerpadla. Takže můžete ručně nebo pomocí elektronických zařízení měnit výkon a výkon čerpadla v závislosti na vnějších podmínkách a zatížení.

Užitečné možnosti

Většina čerpadel od různých výrobců má podobné konstrukční a technické parametry. Spolehlivost je také obvykle skvělá. Proto s cílem nějakým způsobem rozlišovat jejich výrobky mezi konkurenčními modely, známá značka vybavení vybavení s různými dalšími zařízeními, které zvyšují komfort a ergonomii jejich použití.

Zvažte nejčastější:

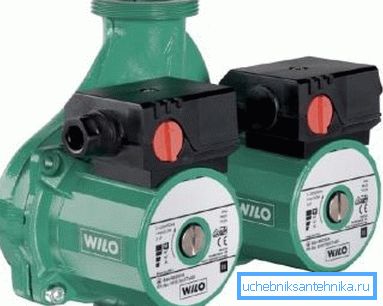

1. Duální čerpací zařízení.Taková zařízení se používají k vytápění velkých obytných budov nebo komerčních prostor. Mohou čerpat značné množství tekutiny. Navíc v případě poruchy jednoho elektromotoru zůstane systém zachován svou funkčností s použitím druhého čerpadla ve spojení.


2. Zařízení vybavená časovačem a termostatem. Takové jednotky jsou instalovány v topných sítích s nepřímými topnými kotly. V takovém případě se kapacita čerpadla (počet otáček) liší v závislosti na teplotě přicházející chladicí kapaliny. Čím je teplejší, tím pomalejší nastane oběh. Časovač umožňuje vypnout čerpadlo v době, kdy by se neměl používat (například v noci nebo v pracovní době).

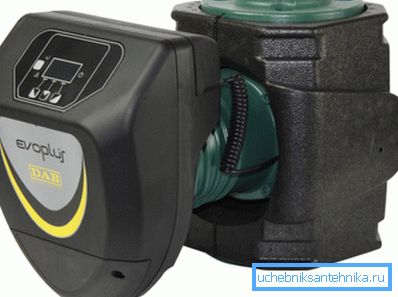

3. Zařízení s měničem kmitočtu. Namontované pouze v komplexních topných systémech, kde proudění chladicí kapaliny v různých prvcích sítě není stejné.

Taková čerpadla mohou nezávisle měnit otáčky motoru v závislosti na povelích z řídicí jednotky. V případě poruchy režimu elektroniky se spínání provádí ručně.

Samoinstalační postup

Instalace čerpadla pro topný systém je zodpovědný a složitý proces, avšak pokud máte pocit jistoty ve svých schopnostech a máte příslušné znalosti, nikdo se neobtěžuje sami dělat práci.

Nejprve je třeba se ujistit, že máte následující nástroje a materiály:

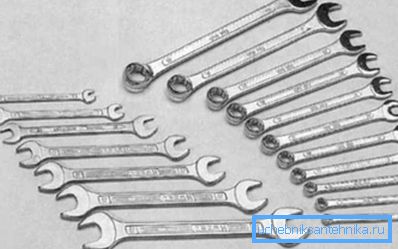

• sada otevřených klíčů různých velikostí (nebo dvou nástrojů s variabilní vzdáleností mezi houkačkami);

• Bypass - speciální potrubí, se kterým je instalováno obtokové potrubí, což umožňuje opravu a výměnu čerpadla bez vypouštění chladicí kapaliny a zastavení klimatického systému;
• filtry - chrání drahé zařízení před poškozením pevnými částicemi, které se někdy nacházejí v chladicí kapalině;

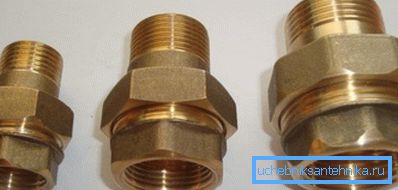

• Sgony - "American" - pro připojení plastových trubek se vstupními a výstupními tryskami čerpadla;

• zpětný ventil - zabraňuje zpětnému proudění kapaliny do přívodního potrubí.

Samotný instalační proces se skládá z následujících kroků:

1. Je nutné zakoupit čerpadlo, jehož kapacita odpovídá technickým parametrům instalovaného topného systému. Nejlepším řešením pro systémy vytápění pro domácnost budou třístupňová odstředivá čerpadla, která během provozu způsobují malý hluk, ale jsou schopna pumpovat dostatečně velké množství chladicí kapaliny.

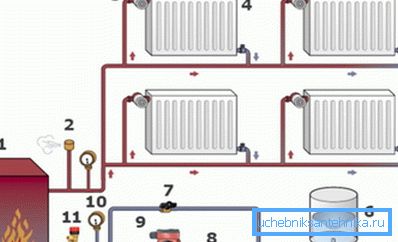

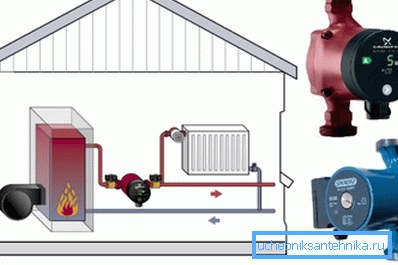

2. Instalace by se měla provádět na segmentu potrubí, který přepravuje již chlazenou chladicí kapalinu do topného kotle (tzv. Zpáteční průtok). Zde je teplota vody nižší než okamžitě po opuštění kotle, takže čerpadlo bude trvat déle.

Dávejte pozor! V systémech s nuceným oběhem chladicí kapaliny je expanzní nádoba - typu membrány - připojena také k vratnému potrubí a nikoliv k centrální stoupači, stejně jako v gravitačních obvodech.

1. Před instalací nezapomeňte domovní topný kotel vypnout doma a uzavřete uzavírací ventily na přívodní a výstupní přípojce. Po dokončení instalace čerpadla. Připojte jej k potrubí pomocí sgonov - "American". Nezapomeňte, že hřídel motoru musí být orientována vodorovně (s výjimkou vertikálních typů čerpadel). V opačném případě budou ložiska vystavena zvýšenému zatížení, což bude mít za následek rychlé selhání čerpadla. Aby se zabránilo úniku, místo klasických pryžových těsnění se doporučuje používat paronitové - tepelně odolné těsnění z pryže s přidáním azbestu.
2. Pokud je používán topný systém s uzavřenou cirkulací, měl by být v přívodním potrubí namontován zpětný ventil, aby se zabránilo zpětnému proudění kapaliny.

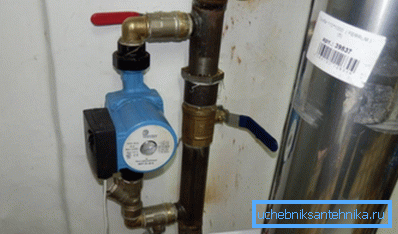

3. Čerpadlo musí být připojeno přes příslušné uzavírací ventily. V tomto případě můžete snadno vypnout tok tekutin, pokud je to nutné pro opravu nebo výměnu elektrického zařízení. Aby nedocházelo k přerušení činnosti klimatické sítě, doporučuje se instalovat bypass - obtoková část potrubí (také pomocí kohoutku), přes kterou tekutina bude proudit během doby, kdy je čerpadlo odstraněno.

Závěr

Po přezkoumání výše uvedeného materiálu nebude pro vás těžké zvolit a nainstalovat vhodné čerpadlo pro topný systém.

Účinnost klimatického zařízení však závisí na jeho dalších prvcích:

• kotle,
• radiátory,
• trubky,
• expanzní nádoba pro topný systém,
• senzory a tak dále.

Více o tom můžete získat z videa zveřejněného v tomto článku.
