Vytápění

Čerpadla pro vytápění (jsou také oběhovými čerpadly) jsou nezbytné pro zajištění normální cirkulace chladicí kapaliny v topném systému. Výrobci často doplňují svou funkci s řadou užitečných funkcí, například schopnost nastavit rychlost rotoru v závislosti na zvoleném režimu provozu. Vzhledem k počtu výrobců těchto zařízení je užitečné seznámit se s vedoucími osobami v tomto segmentu trhu.

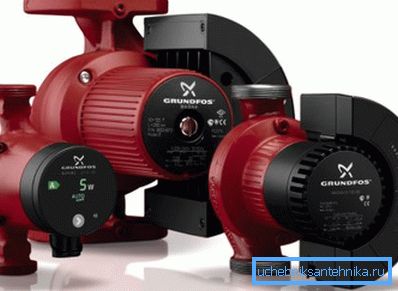

Čerpadla Grundfos

Úloha pumpy v topném systému

Je-li použit topný okruh s přirozenou cirkulací, může být čerpadlo zcela zapomenuto - proudění chladicí kapaliny přes potrubí nastává vlivem expanze vody během ohřevu.

Schéma topného provozu vypadá takto:

  • tepelný nosič v kotli se ohřívá a roztahuje, díky čemuž se jeho část přesune do nejvyššího bodu topného systému;
  • potom ohřátá voda prochází topnými radiátory, klesá dolů a dolů na úroveň kotle;
  • Již ochlazená voda proudí zpět do kotle a proces se opakuje.

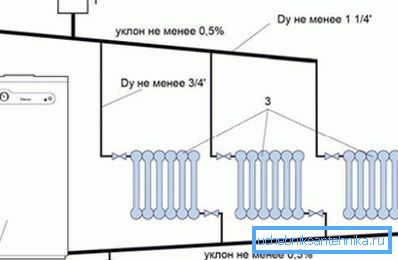

Topný okruh s přirozenou cirkulací

Cena topného systému je v tomto případě minimální, protože neexistují žádné významné náklady (s výjimkou kotle). Ale významnou nevýhodou tohoto schématu je slabý přírodní tlak, takže rychlost chladiva je malá.

Dávejte pozor! Vytápění s přirozenou cirkulací v systému je zcela nezávislé na elektřině. To je důvod, proč se takové topné systémy často nacházejí ve venkovských domech, a to iv případě výpadku elektrické energie, to neovlivní topení.

Instalace cirkulačního čerpadla vytvoří v topném systému (požadovaný tlak) a moderní modely budou schopny tuto hodnotu měnit ve velkém rozsahu. Důležité je také, aby veškeré instalační práce byly prováděny ručně bez pomoci odborníků.

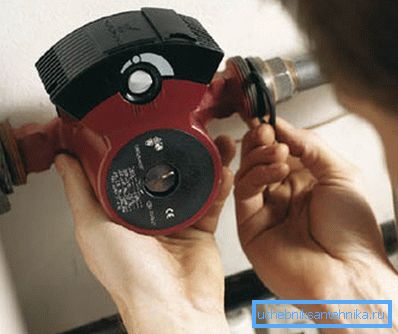

Na fotografii - dokončení instalace čerpadla

Klasifikace čerpadla

Tato zařízení mohou být seskupena podle několika parametrů, například podle nákladů, energetické účinnosti, počtu provozních režimů atd.

Hlavní hlavní klasifikace je však založena na konstrukčních vlastnostech zařízení, které vydávají:

  • s mokrým rotorem - to znamená, že rotor je přímo v kapalině, která je čerpána. Jednotky s velmi nízkou hladinou hluku a nemají problémy s trvanlivostí, protože tekutina hraje roli mazání. Hlavní nevýhoda může být považována za malou účinnost - asi 50-60%;

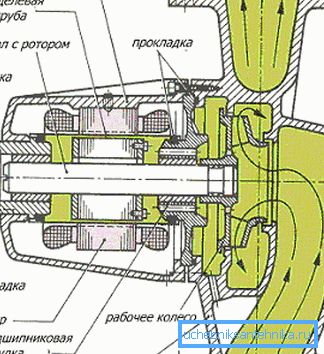

Rotor v kontaktu s vodou
  • Topná čerpadla Wilo a Grundfos lze vyrábět také suchým rotorem. V tomto případě není přímý kontakt s chladící kapalinou. Kompletní izolace od čerpané kapaliny je dosažena použitím těsnicích kroužků, mikroskopické mezery, mezi kterými je samotný kapalný film konečně uzavřen.
Rotor není v kontaktu s vodou

Dávejte pozor! Modely se suchým rotorem se vyznačují vyšší účinností, ale hluk je také mnohem vyšší než u mokrých protějšků. Takové modely lze považovat za optimální v případech, kdy je kotel instalován v samostatné místnosti a hluk nebude v obytných prostorách slyšet.

Průzkum populárních výrobců

Na trhu je mnoho výrobců a výrobky většiny z nich jsou spíše vysoké kvality. Existují však také společnosti, které se v této oblasti blíží k tomu, co se nazývá "snědl psa" a jejich produkty, pokud ne perfektní. Jedná se o společnosti Grundfos a Wilo.

Cirkulační čerpadla Grundfos

Grundfos je dánský výrobce a první čerpadlo pro vytápění Grundfos bylo propuštěno v roce 1959 a od té doby společnost každoročně zlepšuje konstrukci zařízení. Stojí za zmínku, že právě tento výrobce navrhl moderní klasifikaci takových zařízení pro energetickou účinnost. Předtím nikdo nepomyslel na to, že toto kritérium použije na konvenční cirkulační čerpadla.

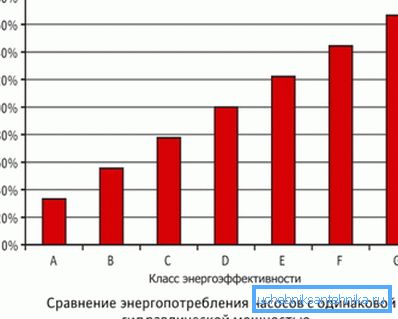

Klasifikace energetické účinnosti přijatá společností Grundfos

Co se týče výrobků, lze celou řadu modelů pochválit za schopnost přizpůsobit se v poměrně širokých mezích a vynikající energetické účinnosti. Spotřeba energie je několikanásobek nižší než u neregulovaných zastaralých čerpadel.

Samostatně je třeba vzít na vědomí vlastní technologii Autoadapt, která je vybavena modely horní cenové kategorie. Při aktivaci tohoto režimu bude samotné čerpadlo najít optimální poměr mezi teplotou v místnosti a proudem chladicí kapaliny.

Abychom neuvedli seznam všech modelů zařízení od tohoto výrobce, zaměřme se na několik populárních sérií:

  • Čerpadla pro vytápění Grundfos ze 100. série - díky své bezhlučnosti jsou často používány při nezávislém vytápění rodinných domů a bytů. Frekvence otáčení je nastavena ručně pomocí regulátoru (pouze 3 pracovní otáčky rotoru);
Charakteristika některých modelů ze 100. série
  • 200. série lze považovat za univerzální, tato zařízení mohou být použita nejen pro vytápění, ale i pro klimatizační systémy budov. V případě jejich použití v horkovodních systémech je nutné zakoupit tepelné spínače, které zajistí ochranu před přehřátím;
Modely 200. série
  • čerpadla pro přívod teplé vody - poznamenejte si model UP (1 pracovní rychlost) a UPS (3 režimy provozu). Vzhledem k pracovním podmínkám je případ takových zařízení vyroben z oceli nebo bronzu.

Obecně jsou všechny modely tohoto výrobce vytvořeny, aby co nejvíce usnadnily instalaci a provoz zařízení osobě. Návodem k instalaci je jednoduše připojit čerpadlo se závitovými přípojkami v části potrubí, která dodává chladící kapalinu zpět do kotle.

Čerpadla firmy Wilo

Pokud srovnáme čerpadla Wilo pro vytápění se stejným Grundfosem, rozdíly nebudou tak velké. Německý výrobce má snad mnohem působivější historii vývoje - společnost byla založena v roce 1872, ale kvalita výrobků je srovnatelná.

Výrobky německého výrobce se vyznačují také trvanlivostí, účinností, vysokou účinností, flexibilním přizpůsobením a vícestupňovým ochranným systémem.

Taková oblíbená série jsou docela populární:

  • Star-RS - nejčastěji používaný v soukromé stavbě, takové zařízení se používá, když plocha domu je v rozmezí 200-750m2. Vzhledem k tomu, že čerpadla této řady mohou být používána v klimatizaci, rozsah provozních teplot je v rozmezí -10 ° C až +110 ° C;

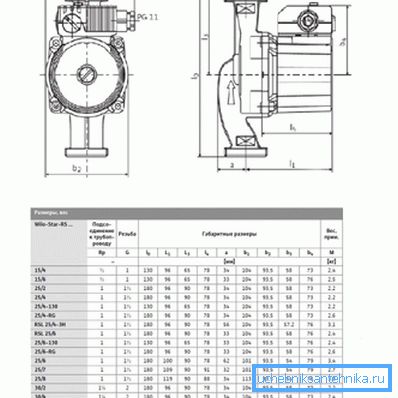

Charakteristika modelů Star-RS
  • Čerpadlo Wilo pro vytápění série Top-S se používá v topných systémech pro vytápění velkých ploch, v rozmezí od 1000 do 1400 m2. Rozsah provozní teploty je v rozmezí -20 ° C - +130 ° С, může pracovat ve třech režimech.

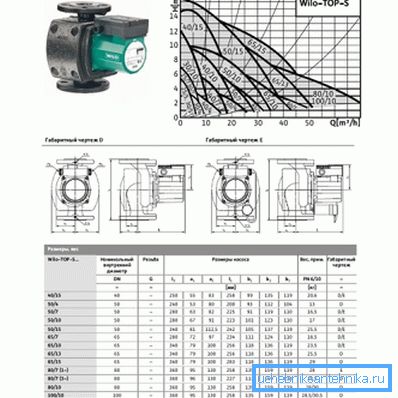

Charakteristika modelů Top-S
  • Stratos a Yonos používají elektricky komutované elektromotory, takže se provozní režim automaticky mění. Mohou být použity v topných systémech soukromých domů i průmyslových dílnách.

Shrnutí

Cirkulační čerpadlo je důležitým prvkem topného systému s nuceným oběhem. Provozní režim topného systému a rychlost pohybu chladicí kapaliny přes potrubí závisí na tomto malém zařízení. Kromě obecných informací o zařízeních čerpadel poskytuje článek stručný popis populárních výrobců.

Na videu je zobrazen model čerpadla Grundfos Alpha.
