Část hliníkových radiátorů: technické vlastnosti sekční

Konvektory topení z neželezných kovů se stávají stále oblíbenějšími. Chceme zvážit hlavní konstrukční prvek takového radiátoru - část a zjistit, kolik wattů je v jedné části hliníkového chladiče, jaké jsou jeho rozměry a další charakteristiky. Také vám řekneme, jak vypočítat počet sekcí hliníkového chladiče potřebných pro vytápění konkrétní místnosti.

Technické parametry sekčního chladiče

Výstavba

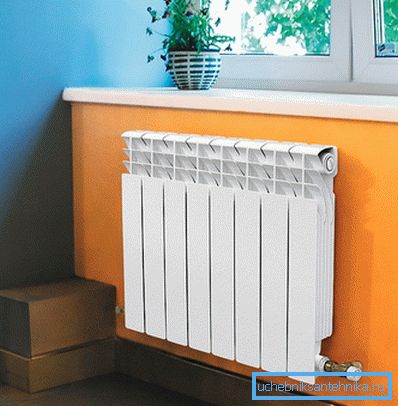

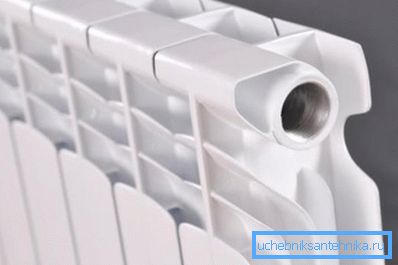

Sekční baterie mají téměř stejný vzhled. Jedná se o systém dvou horizontálních zásobníků spojených svislými kanály. Na vertikálních trubicích jsou umístěny deskové žebra, které vytvářejí kanály pro pohyb konvekčních proudů a zvyšují oblast tepelné interakce.

Vzdálenost mezi deskami je volena tak, aby konvekční proudy nebyly laminární, ale turbulentní. To zvyšuje intenzitu interakce vzduchu s povrchem skříně.

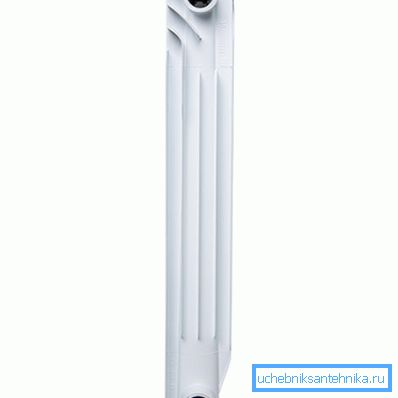

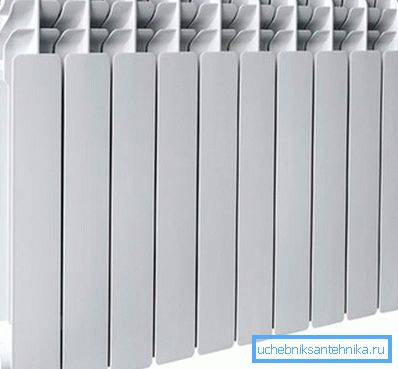

Návrh je rozdělen na stejné části. Jedna taková část zahrnuje vertikální kanál a dva kolektorové prvky, z nichž jeden je shora, druhý shora. Sběračový element se svislým kanálem vytváří spojení ve tvaru písmene T, jehož dva otevřené otvory jsou přizpůsobeny pro spojení s jinými podobnými otvory pro kolektory.

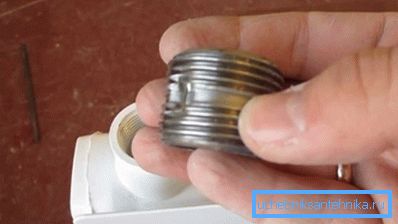

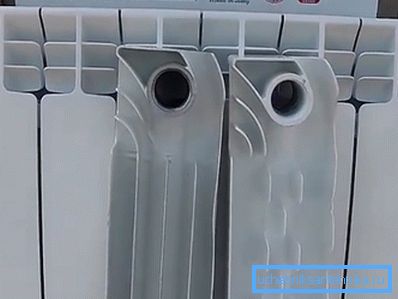

Části jsou spojeny pomocí speciálního vsuvku s těsněním.

Je-li součást instalována s okrajem, pak je otvor uzavřen zástrčkou nebo použit k připojení napájecího, zpětného nebo vzduchového ventilu.

Zvažte funkci baterie podobného provedení:

• Díly jsou sestaveny do jedné baterie, přívodní trubka chladicí kapaliny je připojena k jednomu z otvorů, výstupní potrubí odpadní kapaliny je připojeno k druhému, Mayevsky ventil slouží k odvádění přebytečného vzduchu do třetího, čtvrtý otvor je uzavřen zástrčkou;
• Chladicí kapalina vstupuje do kolektoru a postupně vyplňuje celé zařízení. Hliník má vysokou tepelnou vodivost, asi čtyřikrát vyšší než ocel. Proto se tělo rychle zahřeje;
• Zahřívaný povrch konvektoru začíná vyzařovat tepelnou energii. Podíl vyzařování tepla v infračerveném rozsahu představuje přibližně 50 - 60% celkového přenosu tepla zařízení;

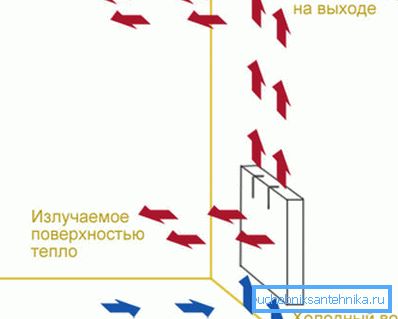

• Vzduch v kontaktu s povrchem těla se začne ohřívat díky přímému přenosu tepla. Při působení gravitace se zahřáté hmoty začnou pohybovat nahoru kanály tvořenými okraji konvektoru a nové části chladného vzduchu se do baterie vtahují zespoda;
• Zařízení začne pracovat jako gravitační čerpadlo. Průtoky vzduchu procházející kanály mají vírový charakter, což zvyšuje přenos tepla desek díky míchání.

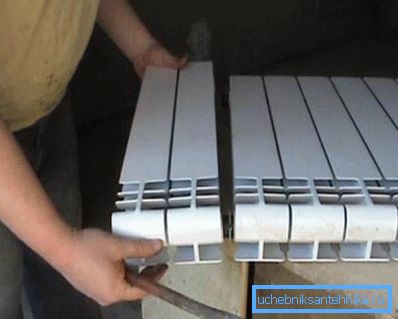

Dávejte pozor! Hlavní výhodou průřezového designu je schopnost měnit výkon a velikost zařízení vlastním rukama.

Vlastnosti a vlastnosti

Hlavní technickou charakteristikou každého ohřívače je jeho tepelná energie. Jedná se o množství tepla, které zařízení přenáší do prostředí za jednotku času. Měřeno v kcal / hodinu nebo ve wattech.

Síla závisí na mnoha faktorech, mezi které patří hlavní:

• plocha povrchu zařízení;
• teplota chladicí kapaliny;
• kapacita kanálu (kolik litrů v jedné části hliníkového chladiče);
• tepelný tlak;
• tepelná vodivost materiálu;
• konstrukce bydlení;
• způsob připojení a návrat.

Vzhledem k tomu, že maximální počet sekcí v hliníkovém radiátoru není nainstalován a různé zařízení mají různé velikosti, je vhodnější zvážit parametry jedné samostatné součásti a poté určit vlastnosti baterie přidáním hodnot každé z jejích součástí.

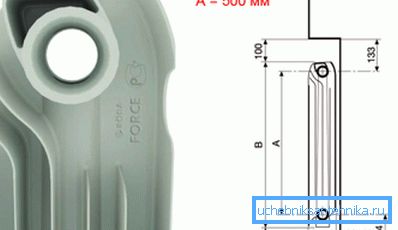

Zvažte technické specifikace podrobněji:

Dávejte pozor! Pro připojení k centrálním napájecím systémům by měly být vybrány modely s maximálním (lisovacím) tlakem nejméně 45 atm. a pracovní tlak nejméně 16 atm.

Určení počtu sekcí

Často se dotazuje, kolik se ohřeje jedna část konvektoru, jak vypočítat počet sekcí atd. Podrobný a přesný výpočet tepelných ztrát bude velmi obtížný, ale instrukce vám umožní používat zjednodušené vzorce.

Podle norem SNiP je pro vytápění jednoho čtverečního metru místnosti s výškou stropu 2,4 - 2,8 metru potřebné tepelné energie cca 100 W. To znamená, že pokud vynásobíme plochu takového prostoru o 100, získáme potřebnou tepelnou kapacitu.

Poté budeme schopni najít vhodné zařízení z hlediska parametrů, designu a kvality a uvidíte jeho charakteristiku pasu. Zobrazí se sekční výkon.

Rozděli jsme dříve zjištěný výkon vytápění místnosti na sekční kapacitu, výsledek je zaokrouhlený a získáme počet sekcí požadovaných pro konkrétní místnost.

Dávejte pozor! Zde je třeba poznamenat, že indikovaná síla je často nadhodnocována vzhledem k tomu, že se předpokládá dodávka tepla s teplotou 100 ° C, což je v reálných podmínkách nepravděpodobné. Měla by být řízena skutečností, že skutečný výkon je obvykle v rozmezí 140 - 160 wattů.

Závěr

Hliníkové ohřívače baterií jistě zaujímají pozice na stavebním trhu. Tyto jednotky mají pohodlné dělení, což zjednodušuje jejich výběr, montáž a instalaci. Podívejte se na video v tomto článku a dozvíte se více o tomto tématu.
