Bimetalové radiátory. technické specifikace. výpočet,

Co jsou bimetalové radiátory a jak jsou uspořádány? Kdy je jejich výběr opodstatněný? Jaká by měla být vazba zařízení? Jaké potrubí pro připojení této baterie? Zjistíme to.

Co to je?

Takže, bimetalový radiátor: co je to? Hlavním znakem každého topného zařízení je jeho přenos tepla, množství tepla, které je schopno přenést z chladicí kapaliny do vzduchu v místnosti.

Přenos tepla je určen dvěma faktory:

1. Teplota povrchu chladiče;
2. Jeho oblast.

Zvýšení plochy výměny tepla je možné dvěma způsoby:

1. Zvýšením vnitřního objemu oddílu. Existuje zde řada omezujících faktorů - hmotnost sekce (a tudíž i zatížení spojovacích prvků) a rozměry chladiče;
2. Vzhledem k tvorbě pokročilých ploutví.

Nicméně: Hlavním předpokladem vysokého přenosu tepla přístroje s velkou plochou žeber je vysoká tepelná vodivost kovu, ze kterého je vyrobena. V opačném případě by studené žebra prostě neodváděly teplo z vnitřních kanálů sekcí.

Při hromadné výrobě topných zařízení byly tři poměrně nenákladné kovy - ocel, litina a hliník - již dávno rozšířené. Tepelná vodivost hliníku je čtyřnásobně vyšší než u prvních dvou kovů:

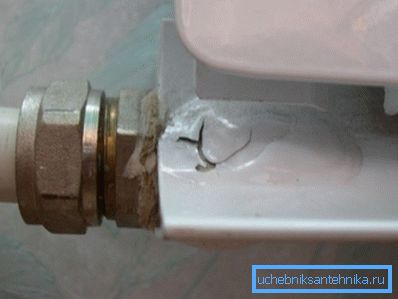

Zdá se, že výběr je zřejmý: vysoká tepelná vodivost hliníku umožňuje vytvořit kompaktní a lehké zařízení s nejvyšším přenosem tepla. A to je pravda, ale problém je, že nízká mechanická pevnost kovu omezuje jeho použití v ústředních topeních chovatelských stanic.

Důvodem je vysoká pravděpodobnost vodního kladívka. Je nutné zavřít ventil nebo ventil náhle - a setrvačnost prakticky nestlačitelné vody vytvoří rázovou vlnu, jejíž tlak v přední části dosáhne 20-25 kgf / cm s pevností hliníkových baterií maximálně 16.

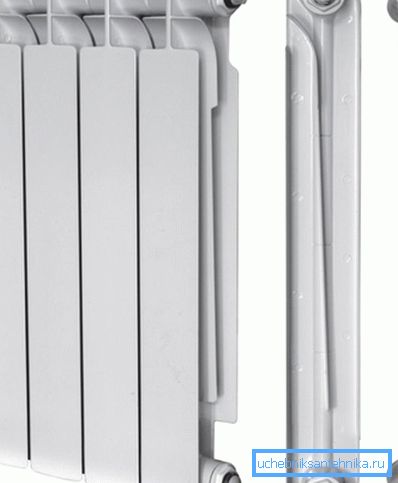

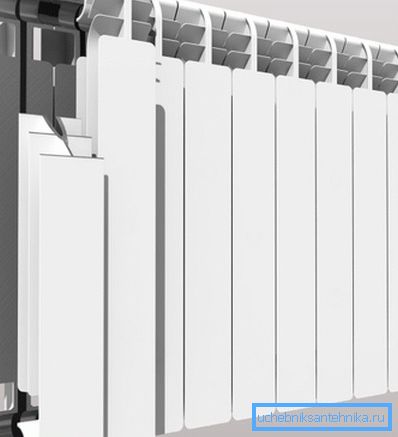

Takže co je bimetalový radiátor, který má odvod tepla z hliníku a pevnost ocelových trubek? Je to jen jádro korozivzdorné oceli, na jejímž povrchu jsou odlévány hliníkové žebra. Použití dvou kovů s různými vlastnostmi vám umožní zbavit se slabých míst každého z nich a vytvořit tak design, který je ideální pro systémy CO.

Technické specifikace

Pevnost a přenos tepla (a samozřejmě cena) bimetalického průřezu závisí na několika faktorech:

• Tvar a velikost jádra. Může pouze posílit svislé kanály průřezu nebo, což zajistí mnohem větší odolnost vůči hydrostatickému tlaku, spojit svislé kanály s kolektory;
• Tloušťka základního kovu. Pevnost sekce závisí na tom;
• Plocha a tloušťka ploutví;

Poznámka: Čím silnější jsou žebra s pevným povrchem, tím více tepla strávit, tím je rovnoměrnější povrchové vytápění.

• Přítomnost nebo absence spojení bradavek mezi sekcemi. Závit, i když je ocel, bude vždy slabým bodem zařízení.

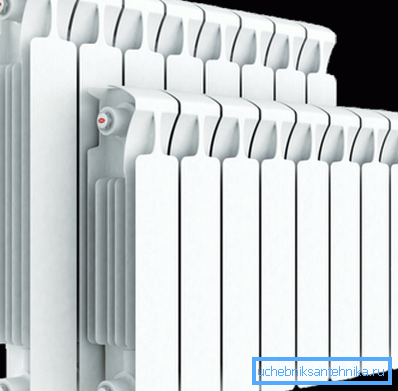

Jako ukázku uvádíme vlastnosti jednoho z nejlepších přístrojů ve své třídě - domácí Rifar Monolith.

Je zvědavé, že ve velkém objemu vyrábějí domácí výrobci bimetalové radiátory podle GOST 31311-2005. Pro bimetalové nástroje však neexistují žádné regulační požadavky; je specifikován pouze minimální přípustný pracovní tlak 6 kgf / cm2.

Minimální životnost bimetalových radiátorů topení je odhadována na 25 let.

Instalace

Výpočet

Takže s rozhodnutím jsme se rozhodli. Jak vypočítat bimetalické topné radiátory na parametrech vašeho bytu?

Pomocí standardní výšky stropu (2,5 - 2,7 metru) můžete použít nejjednodušší schéma výpočtu:

• 100 W tepla se odebírá na čtvereční metr prostoru;
• V závislosti na klimatické zóně se používá koeficient od 0,7 (Krym) do 2,0 (Yakutia);

• Část přenosu tepla se odhaduje na průměr 180 wattů.

Takže pro oblast Moskvy můžete použít regionální koeficient 1,2; pro pokoj s rozlohou 25 metrů, 25 * 100 * 1.2 = vyžaduje se 3000 wattů tepla, což odpovídá 3000/180 = 17 (zaoblených) úsecích.

Mount

Jak zavěsit bimetalický radiátor na zeď?

• Normálně se pro upevnění používají svorky, které jsou přišroubovány do plastových hmoždinek;
• Namísto toho můžete použít kusy hladké výztuže z oceli o průměru 10-12 mm, vroubené do předvrtaných otvorů o něco menšího průměru.

Vazba

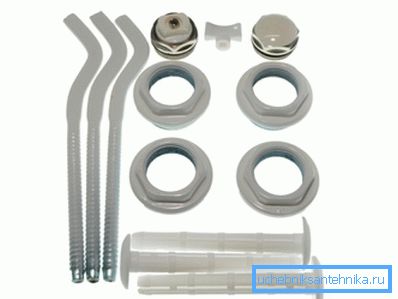

Jaké příslušenství pro bimetalové radiátory budou potřebné při instalaci ručně?

1. Sada konektorů chladiče (4 kusy, vnější závit DU25). Průměr vnitřního závitu pouzder je určen počtem částí zařízení: je-li menší než 10, postačuje vložka o jmenovitém průměru DN15;
2. Plynová nebo tepelná hlava a kulový kohout s americkým pro připojení k dopravní zácpě. Plynová klapka vám umožní ručně nastavit zařízení pro přenos tepla, tepelnou hlavu - automaticky, v závislosti na teplotě vzduchu v místnosti;
3. V horní části stropu apartmánu musí být radiátor vybaven Mayevskym jeřábem pro odvzdušnění.

Jaké potrubí použít pro připojení? Výhodně - vlnitý nerez.

Jaký je důvod tohoto pokynu?

• Mají vysokou pevnost v tahu;

Důležité: Plastové nebo kovoplastové potrubí budou vždy slabým článkem: jaký je bod v radiátoru, který vydrží vodní kladivo se špičkovým tlakem 40 atmosfér, jestliže trubky prasknou už při 20 °?

• Ohýbají se s minimálním poloměrem a nevyžadují přesné přizpůsobení;
• Jsou namontovány pomocí kompresních kování pomocí dvojice nastavitelných klíčů.

Vytvořte tipy

Radiátorové zátky jsou utěsněny paronitickými nebo silikonovými těsněními - tytéž, které se používají k sestavení bimetalického radiátoru s dalšími částmi.

Ostatní přípojky se navinou pomocí těsnicího tmelu Tangit Unilok nebo lnu s barvou.

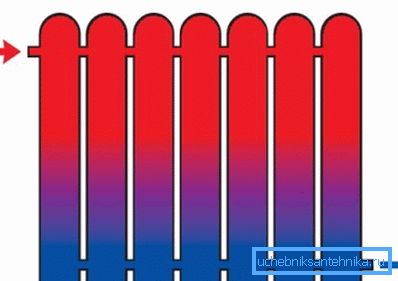

Při velké délce chladiče (10 sekcí) použijte spíše diagonální připojení než boční připojení. Pak už nemusíte hádat, proč se bimetalové radiátory neohřívají po celé své délce: s bočními spoji chladicí kapalina bude cirkulovat pouze přes první části z vložky.

Volba nosiče tepla

Jak vyplní bimetalické radiátory v těch vzácných případech, kdy se používají v autonomním topném okruhu?

Ve většině případů se běžná voda používá jako chladicí kapalina. Vedle skutečnosti, že jádra bimetalových úseků jsou dostatečně odolná proti korozi, je jejich kontakt s atmosférickým kyslíkem zcela vyloučen, když je okruh naplněn vodou. Mezitím, v bezkyslíkovém prostředí není vzhled rezu možný.

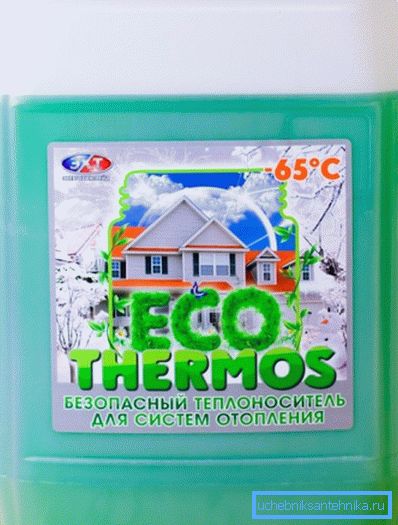

V těch případech, kdy je možné zastavit topný okruh při nízkých teplotách, je praktické doplňování bimetalových radiátorů s nemrznoucími kapalinami pro přenos tepla:

• Vodný roztok propylenglykolu;

• Tosol;
• Transformační olej.

Závěr

Závěrem si vzpomínám znovu: bimetalové baterie budou nejlepší volbou v systémech ústředního vytápění. Video v tomto článku pomůže čtenáři dozvědět se více o vlastnostech a funkcích instalace těchto zařízení. Úspěchy!
