Bimetalové radiátory: konstrukční prvky, volba, rozměry,

Výrobci začali dlouho spojovat kovy, aby zvýšili účinnost topných zařízení. Takže bimetalové baterie se v posledních letech stávají obzvláště oblíbenými. To usnadňuje široká škála velikostí, a to jak 800 mm bimetalických topných radiátorů, tak malých zařízení se středovou vzdáleností asi 30 cm.

Návrhové prvky

Klíčovým prvkem každého bimetalového chladiče je použití 2 různých kovů v konstrukci.

V závislosti na použitém kovu lze tyto typy baterií rozlišit jako:

• ocel + hliník. To může být považováno za rozpočtovou možnost, potrubí potrubí je vyrobeno z oceli, což dává radiátoru dobrou sílu;

Dávejte pozor! Taková zařízení jsou obzvláště citlivá na složení chladicí kapaliny. Ačkoli se z vnitřní strany zpracovává ocel pro ochranu, trvanlivost tohoto typu baterie je stále nižší než u jiných kovů.

• měď + hliník. Pokud jde o trvanlivost, je to vynikající volba a díky použití neželezných kovů korozi neohrožuje kolektorové trubky.

Konstrukce v obou případech zůstává stejná - kolektorové trubky tvoří rám, na kterém jsou lisovány hliníkové ploutve. Chladicí kapalina prochází trubkami, ohřívá je a teplo se rychle rozšiřuje po celé ploše ploutví.

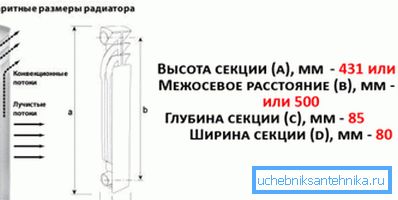

Moderní bimetalické radiátory ohřívají pokoj nejen díky přímému přenosu tepla, ale také díky konvekci. Proto mají takový tvar, díky speciálním průvodcům vstupuje do chladiče chladný vzduch zespoda, ohřívá se a vystupuje přes horní část ohřívače.

Dávejte pozor! Pro ploutve může být použito nejen hliník, ale i jiné kovy. Ale z hlediska nákladů / účinnosti je to hliník, který je vhodnější než jiné kovy.

Má tento design nějaké výhody?

Bimetalové topné radiátory jsou obtížněji vyráběné než běžné radiátory, což ovlivňuje náklady.

Ale to je odůvodněné, protože v důsledku toho kupující získává v porovnání s klasickou litou baterií solidní výhody:

• ohřívač se velmi rychle ohřívá (i když není příliš důležitý při vytápění domu, ale stojí za zmínku);
• v případě špatné kvality nosiče tepla byste se neměli starat o korozi kolektorových trubek (při použití měděně-hliníkových modelů);
• ve vytápěcím systému s bimetalovými radiátory se použije mnohem menší množství chladiva než při instalaci konvenčních topných zařízení;
• Pokud budete porovnávat stejný tepelný výkon jako běžná litinová a bimetalová baterie, ukáže se, že bimetalový radiátor je několikrát jednodušší, takže můžete bez problémů instalovat všechny bimetalické topné radiátory.
• Použité kovy jsou zcela plastické, takže hydraulické rázy v topném systému nezpůsobí vzhled mikrotrhlin. Ano, instalace náhodného úderu nebude v budoucnu způsobovat únik;

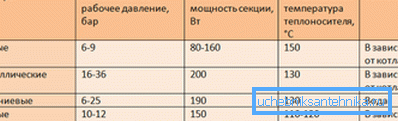

• v důsledku rozvinutého opracování je povrch takového chladiče vyšší než povrch litinového ohřívače. Proto je přenos tepla asi 1,5-2,0krát vyšší;

• trvanlivost dosahuje 25 let, je samozřejmě nižší než u litiny, ale také spousta. Kromě toho se jedná o životnost baterie stanovená výrobcem, ve skutečnosti mohou pracovat po dobu 30-40 let.

Významné nevýhody kombinace kovů v konstrukci baterie jsou téměř bez.

Můžete vybrat pouze:

• náklady, nicméně cena takové baterie bude dvakrát vyšší než obvyklá litina;
• Pokud se pokoušíte ušetřit peníze a koupit si model s ocelovým rozdělovačem, pak při odvodnění vody ze soustavy v létě může korozi oceli výrazně zkrátit životnost zařízení.

Přečtěte si více o výběru a instalaci bimetalových radiátorů.

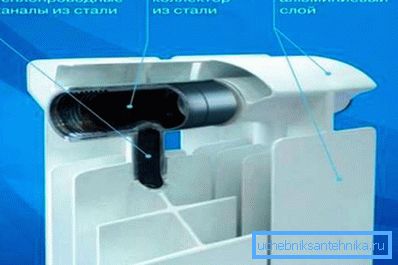

Volba baterií pro domácnosti není obecně snadná a v případě bimetalických topných zařízení je třeba vzít v úvahu řadu dalších nuancí, například průměr svislých kanálů kolektorových trubek.

Co hledat při výběru

Bez ohledu na to, jaký druh baterie je zvolen, musíte při výběru věnovat pozornost takovým parametrům, jako je:

• maximální přípustná teplota chladicí kapaliny. Bimetalové ohřívače jsou obvykle konstruovány pro maximální teplotu vody 110 ° C, přičemž maximální provozní tlak závisí na výrobci. Globální radiátory například vydrží tlak 35 barů, zatímco Royal thermo je jen 20;
• pak potřebujete vědět rozměry baterie (více na tomto níže);
• dokumentace také označuje tepelnou kapacitu části, tato informace vám pomůže zjistit, zda je dostatek energie pro vytápění domu;

Dávejte pozor! Tepelný výkon je indikován pro specifickou teplotu toku a zpětné teploty. Pokud je teplota chladicí kapaliny na vstupu a výstupu baterie odlišná, přepočet tepla se musí přepočítat.

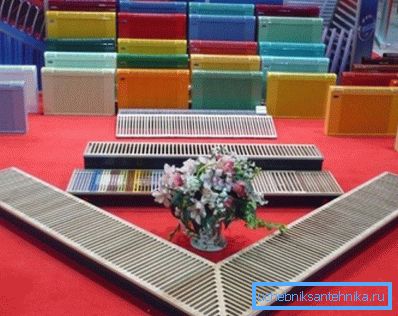

• No, vzhled hraje hodnotu. V podstatě všechny moderní baterie vypadají stylově a moderní, pokud si přejete, můžete si koupit barevné bimetalické radiátory pro vytápění. Tovární malba je zpravidla velmi spolehlivá, takže je lepší zaplatit za jinou než bílou barvu než sami vyzkoušet malování radiátoru.

Rozměry radiátorů

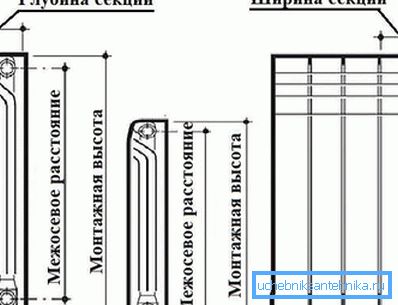

Rozměry radiátorů zahrnují hloubku, celou výšku a šířku zařízení. Navíc musíte vzít v úvahu vzdálenost středu. Někdy může být vzdálenost mezi nápravami nazývána vzdálenost mezi středy otvoru vsuvky.

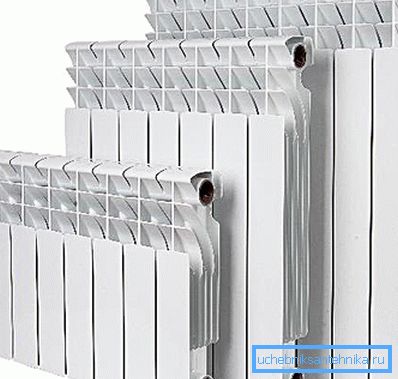

Značení topného zařízení obvykle označuje středovou vzdálenost a celková výška zařízení je o 5 až 7 cm vyšší než tato hodnota. Vzdálenost mezi osami bimetalových radiátorů se pohybuje v rozmezí 200-800 mm, ale nejoblíbenější modely jsou v rozmezí 300-550 mm.

Malé výškové topení vhodné pro venkovské chaty s velkými okny. Baterie obyčejné výšky by za takových podmínek vypadaly směšné a zablokovaly by názor. Aby se udržel tepelný výkon na správné úrovni, šířka nízkých baterií je větší než šířka běžných baterií, obvykle se nenacházejí do výklenku pod oknem, ale pouze proti stěně, díky čemuž nic nebrání přenosu tepla.

Topný bimetalový radiátor musí být instalován v souladu s obecnými pravidly pro instalaci topidel:

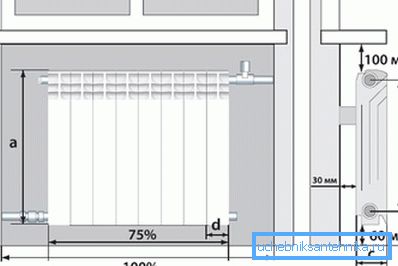

• celková výška je zvolena s ohledem na výšku výklenku pod oknem. Měly by být umístěny mezery kolem 8 cm pod a nad povrchem akumulátoru;

Dávejte pozor! Z horní části chladiče může být vzdálenost k akumulátoru zvýšena, tím se zlepší pouze konvekce, ale mezera k podlaze by neměla přesáhnout 10-12 cm. V opačném případě se vzduch v blízkosti podlahy sotva zahřeje a lidé v místnosti budou nepohodlní.

• Při instalaci pomocí vlastních rukou doporučujeme zvolit radiátor se středovou vzdáleností, která přesně odpovídá vzdálenosti mezi přívodním potrubím a vratným potrubím. Při instalaci nebude potřeba redukovat / zředit potrubí.

Pevný nebo sekční radiátor pro výběr

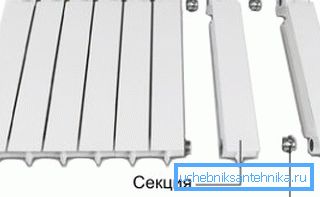

Většina bimetalických radiátorů je průřezová. V takových konstrukcích je spojení oddělených sekcí zajištěno ocelovými niply s různými vlákny. Při otáčení vsuvky se úseky pevně přitlačují proti sobě a speciální těsnění zajišťuje dodatečnou těsnost.

Taková modulární konstrukce umožňuje sjednotit výrobu. Stačí, aby výrobce vyráběl části určité velikosti s tepelným výkonem kolem 200 wattů. Pak z těchto sekcí můžete sestavit topné zařízení jakéhokoli výkonu, vše závisí na tom, kolik sekcí bude spojeno.

Nevýhodou takové baterie lze považovat zvýšený počet připojení. Z tohoto důvodu je pracovní tlak nižší než u pevných radiátorů a riziko úniku při vyšším hydraulickém kladivu.

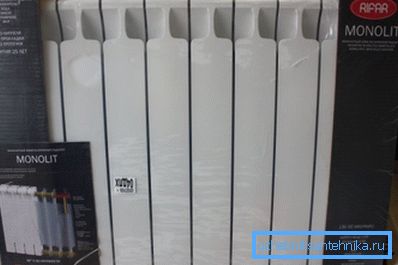

Bimetalické monolitické topné radiátory jsou jednodílné konstrukce, princip fungování je stejný, pouze kolektor je vyroben z jednodílných trubek a na nich jsou lisovány hliníkové žebra. To vám umožní zvýšit provozní tlak v systému až na 100 bar (přestože u sekčních je značka asi 35 barů). U zbývajících parametrů (jako je trvanlivost, přenos tepla, monolitické radiátory nejsou horší než průřezové radiátory).

Radiátory, u kterých výrobce je lepší vybrat

Pokud se poprvé po uvedení na trh někteří výrobci při výrobě dopustili chyb, většina společností vyrábí kvalitní baterie. Výrobky společnosti Rifar (Rusko), Global a Sira (italské výrobce) jsou obzvláště oblíbené, radiátory MARS (Jižní Korea) se ukázaly dobře.

Dávejte pozor! Termín "bimetalické vyztužené topné radiátory" se může setkat, tím, že se jedná o obyčejné zařízení vyrobené z oceli a hliníku, a zmínka o názvu "zesílená" jménem výrobce jednoduše zdůrazňuje pevnost konstrukce.

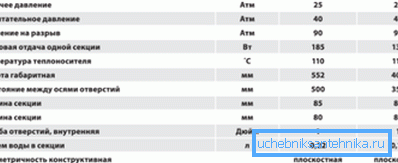

V zásadě jsou vlastnosti většiny bimetalových baterií srovnatelné: pracovní tlak 20-35 bar, teplota chladicí kapaliny 110-135 ° C, tepelná energie v rozmezí 150-200 wattů. Ale při výběru pozornosti je třeba věnovat dodatečným parametrům, například průměru svislých potrubí potrubí.

U starých topných systémů se nedoporučuje instalovat topná zařízení se svislou trubkou o průměru 6 mm (tyto modely jsou v seznamu výrobků italských výrobců). Lumen může být jednoduše ucpaný a tepelný výkon ohřívače se sníží.

V zásadě při výběru stačí znát prostor místnosti, aby bylo možno přibližně znát požadovanou tepelnou energii baterie a mít stůl s vlastnostmi radiátorů. To stačí zvolit si vlastní model.

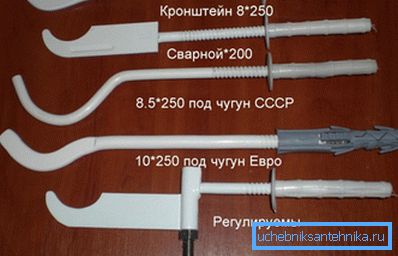

Pokud jde o konfiguraci, kromě samotného chladiče obvykle obsahuje konzoly pro jeho montáž. Pokyny k instalaci vyžadují upevnění ohřívače na zeď, takže se vám hodí. Vzhledem k nízké hmotnosti baterie se používají podlahové držáky poměrně zřídka a pouze v těch případech, kdy je nežádoucí dělat díry ve stěně.

Na konci

Dokonce i nejlevnější bimetalové radiátory mají dostatečně vysokou tepelnou kapacitu, což jim umožňuje používat v rozpočtových vytápěcích systémech. Zbytek kombinace kovů různých typů dává vynikající výsledek - výrobci se podařilo dosáhnout vysokého přenosu tepla ohřívače při současném snížení jeho hmotnosti. Trvanlivost zároveň zůstala na vysoké úrovni.

Video v tomto článku ukazuje proces montáže a instalace bimetalového chladiče.
