Bezpečnostní ventil topného systému - spolehlivá ochrana

Problém bezpečnosti při navrhování topného systému je věnována zvýšená pozornost, zejména v případě nezávislého vytápění. Hlavní nebezpečí během topné sezóny pochází z prudkého nárůstu tlaku, trubky jednoduše nemohou vydržet. Instalace jednoduchého bezpečnostního zařízení usnadňuje vyrovnání tlaku v systému.

Vlastnosti topného systému

Všechny prvky vytápění byly původně navrženy pro provoz za určitých podmínek. V tomto procesu jsou často případy, kdy se tlak v trubkách dramaticky zvyšuje. A je dobré, když potrubí vydrží takovou zkoušku, ale nikdo nemůže zaručit, že příště nebude docházet k úniku, takže pojistný ventil pro topný systém je prostě nenahraditelný.

Pokud jde o příčiny prudkého nárůstu tlaku v potrubí, lze rozlišit:

• nadměrné ohřev vody - když teplota stoupá, voda expanduje, což způsobuje dodatečné namáhání potrubí a ventilů;

Dávejte pozor! Částečně, expanzní nádrže pomáhají vypořádat se s tímto problémem. Nadbytečná voda se jednoduše hromadí uvnitř nádrže.

• chyba při výběru průměrů trubek;
• pokud je topení přiváděno z vodovodní sítě a tlak v něm překračuje tuto hodnotu ve vykurovacím okruhu;
• dokonce i obyčejný tepelný ventil pro vytápění (ten, který je instalován před chladičem) může způsobit zvýšení tlaku v přívodním potrubí. To se nejčastěji vyskytuje během teplého počasí, kdy je proudění vody do chladiče sníženo na minimum;
• poruchy cirkulačního čerpadla mohou být považovány za jeden z důvodů.

Jak zajistit bezpečnost

Při instalaci nějakého topného systému se používala taková věc jako "bezpečnostní skupina". Tento termín odkazuje na řadu zařízení, která vám umožní sledovat provoz systému a okamžitě odstraňovat potíže.

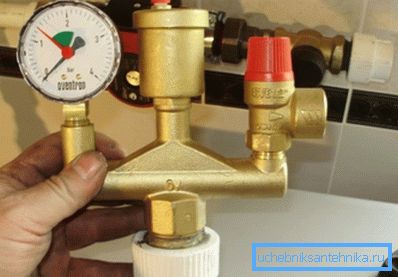

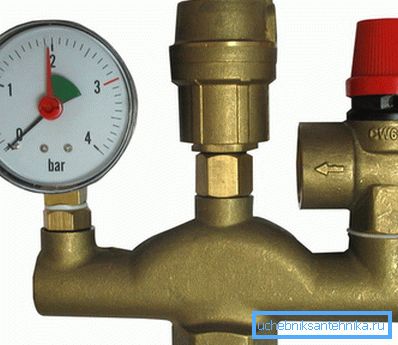

Bezpečnostní skupina obvykle zahrnuje:

• manometr;
• odvzdušňovací ventil - umožňuje odstranění vzduchu z potrubí;
• Ve skutečnosti je pojistný ventil pro vytápění zařízením, které vám umožní vypustit nadměrný tlak během několika sekund.

Klasifikace

V topných systémech bytů a rodinných domů se používají výhradně pružinová zařízení s plynule nastavitelnými parametry. Poměrem účinnosti, spolehlivosti a nákladů - to je ideální volba.

Obecně však existuje několik dalších typů zařízení tohoto druhu:

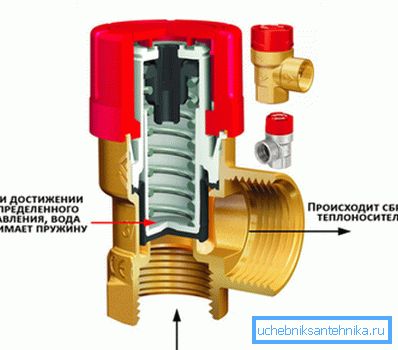

• jaro - v těchto zařízeních je tyč cívky pružinou zatížená a za normálního tlaku je ventil uzavřen. Jakmile se začne vytvářet tlak, pružina se zmenšuje a vývrt se zvětšuje - přebytečný nosič tepla se vypouští do samostatného kontejneru nebo do výtlaku;

Dávejte pozor! Tlak potřebný k otevření ventilu musí být alespoň o 10-15% vyšší než pracovní hodnota v potrubí.

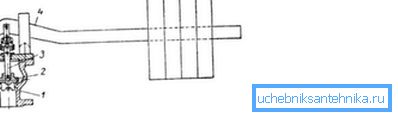

• pákové zařízení rozlišuje velkou cenu a možnost flexibilního přizpůsobení, které je zapotřebí pro její počáteční úsilí. Zátěž je na páce a je na ní upevněna tak, aby se mohla pohybovat. Nastavením zatížení páky můžete zvýšit / snížit úsilí potřebnou k jeho otevření.

Je možné uvést klasifikaci a stupeň a způsob obnovy:

• pokud výtah nepřesahuje 0,05 výšky sedla, považuje se za takové zařízení za nízký zdvih;
• zařízení s plným zdvihem zajišťuje pohyb závěrky ve vzdálenosti rovnající se výšce sedla (nebo dokonce větší než je).

Pokud jde o způsob nastavení, zpětný ventil pro vytápění může být:

• s plynulým nastavením - jako příklad můžete přinést pružinový typ. Pohyb brány závisí na tlaku v potrubí;
• s dvoustupňovým nastavením - je nastavena určitá hodnota prahového tlaku, nad níž se automaticky otevře průchodový otvor a to se stane téměř okamžitě. Používá se v průmyslu, kde ztráta dokonce několika sekund může vést k vážným následkům.

Zpětné a obtokové zařízení

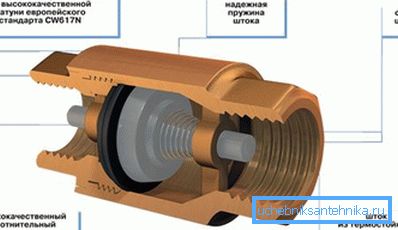

Zpětný ventil v topném systému umožňuje chladicí kapalinu pohybovat se pouze v jednom směru. "Zvýrazněním" takového zařízení je to, že pružinová dřík umožňuje průtok vody pouze jedním směrem. Díky závitovým připojením k instalaci není obtížné.

Někdy se namísto otevřené pojistky používá k ohřevu obtokový ventil. Jeho hlavní funkce je stejná - vyrovnání tlaku v systému, ale pokud otevřená volba jednoduše klesne přebytečnou chladicí kapalinu, pak analogový bypass přesměruje vodu uvnitř topného okruhu.

Pokud jsou termostaty instalovány před radiátory, pak v teplé sezóně může dojít k situaci, kdy všechny z nich poměrně silně zabraňují proudění vody do baterií. Výsledkem je zvýšení tlaku v přívodním potrubí.

Pokud je na výstupu kotle instalován obtokový ventil, prostě přenese část chladicí kapaliny z přívodního potrubí do výtlačné trubky. Pokud je použit topný ventil, je nutná dodatečná ochrana topného systému.

Trojcestné ventily

Hlavním rozdílem tohoto typu zařízení je návrh - 1 vstup a 2 výstupy.

Díky tomuto třícestnému zařízení lze dosáhnout:

• míchání horké chladicí kapaliny s chlazeným;

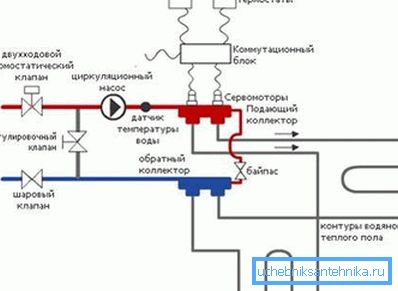

Dávejte pozor! To je nutné při použití nízkoteplotního vytápění (teplá podlaha). Trojcestný ventil umožňuje uspořádat míchání chladicí kapaliny z vratného potrubí do přívodního potrubí a eliminovat riziko dodávání příliš teplé vody.

• Trojcestný ventil pro vytápění umožňuje izolovat jeden topný okruh od druhého (může to být nutné, pokud se používá jiné médium pro přenos tepla).

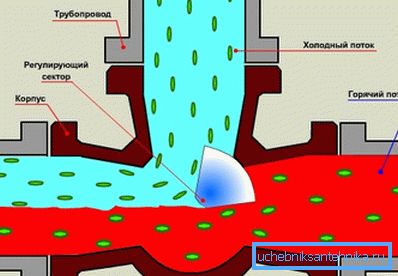

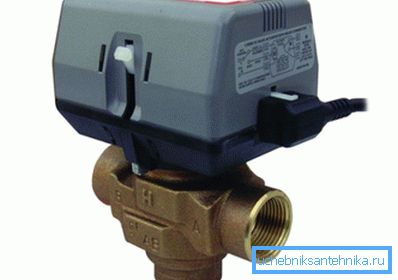

Uvnitř je buď klapka nebo kulička, jejíž otáčky regulují proud chladicí kapaliny. K ovládání klapky lze použít servopohon připojený k pokojovému termostatu.

Několik slov o instalaci

Instalace všech prvků bezpečnostní skupiny se provádí ručně. Při instalaci bezpečnostního zařízení by neměly být žádné problémy, protože se používají závitové spoje. A hlavním tématem je, kam umístit všechny tyto prvky.

Zařízení v bezpečnostní skupině by mělo být umístěno v oblasti napájecího potrubí na kotli. Dalším podtextem je instalace uzavíracích ventilů, které umožňují okamžitý odběr kotle v případě poruchy.

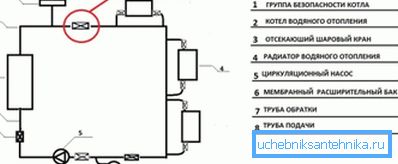

Pokyny pro správnou instalaci bezpečnostní skupiny vyžadují umísťování uzavíracího ventilu za skupinu těchto zařízení. V takovém případě i po odpojení kotle umožní pojistný ventil vynulovat přebytečnou chladicí kapalinu a uložit kotel z poškození.

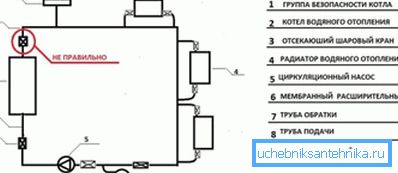

Možnosti instalace uzavíracího ventilu před bezpečnostní skupinou a přímo na úseku potrubí vedoucího k ní jsou považovány za nesprávné. V tomto případě je při odpojení kotle odpojen bezpečnostní skupina a může dojít k poškození kotle.

Shrnutí

Instalace pojistného ventilu umožňuje zvýšit spolehlivost topného systému. Díky tomuto jednoduchému a levnému zařízení nebudou tlakové rázy nadále ohrožovat integritu potrubí a vytápění bude trvat mnoho let.

Video zobrazuje princip fungování pružinového bezpečnostního zařízení.
