Axonometrie topného systému: znalost terminologie a pravidel

Co to je - axonometrie vytápění? V tomto materiálu se musíme vrátit do školy a seznámit se se zapomenutým termínem. Dále se pokusíme zjistit, která pravidla by měla následovat při sestavování axonometrických diagramů topných systémů.

Definice

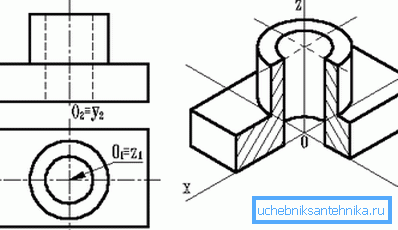

Termín axonometrie pochází z Řecka a pochází ze dvou slov: osa a míra. Význam tohoto pojmu je v grafickém zobrazení trojrozměrných objektů jejich promítáním do roviny.

Jak je objekt promítán:

1. Je svázán se třemi souřadnicovými osami.
2. Je vybrána takzvaná rovina obrazu, na kterou má být objekt promítán.

Poznámka: žádná osa souřadnic by neměla být rovnoběžná s touto osou.

1. Všechny body objektu jsou promítány do roviny.

Vzhledem k tomu, že rovina obrazu není rovnoběžná s žádnou z os souřadnic, bude mít podél osy projekce odchylky od skutečných rozměrů segmentů.

V závislosti na tom, jak jsou distorze distribuovány podél os, může být nazývána axonometrie:

• Izometrická. V tomto případě je zkreslení na všech osách stejné.

• Dimetric. Rovné zkreslení podél dvou os.
• Trimetric - všechna deformace mají různé významy.

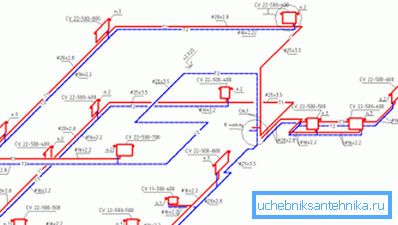

Axonometrická schéma topného systému je pouze jeho projekcí v rovině, která není rovnoběžná se stěnami budovy nebo jejími podlahami. Projekce označuje prvky systému a jejich základní parametry.

Regulační požadavky

Jsou vyčerpávajícím způsobem stanoveny v normě GOST 21.602-2003, která upravuje pravidla pro vypracování dokumentace pro stavební inženýrské systémy (včetně vytápění). Vynecheme z textu dokumentu hlavní body, které mají přímý význam pro náš předmět.

Obecná ustanovení

Prvky topných systémů jsou v rámci tohoto schématu označeny označením a sériovým číslem. Jaké označení se používá?

U některých grafických symbolů dokument odkazuje na související GOST:

• Potrubí by mělo být označeno podle GOST 21.206 - 93.

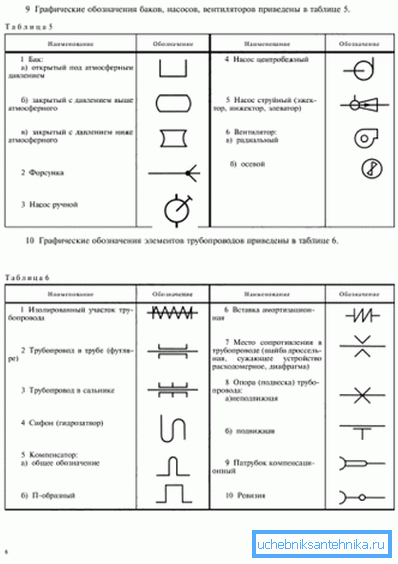

• Označení zpětných ventilů, tlumivek, ventilů, radiátorů atd. lze nalézt v normě GOST 21.205-93.

Navíc mezi obecnými ustanoveními existuje řada dalších požadavků na kreslení.

• Značky výšky jsou vyznačeny na prodlužovacích čarách nebo obrysech prvků.
• Schéma axonometrického ohřevu může být provedeno v měřítku 1:50, 1: 100 a 1: 200.

Seznam určených zařízení a parametrů

Na schématu složeném z vlastních rukou je třeba uvést následující:

1. Potrubí s průměry.
2. Tepelná izolace průřezů potrubí. Je znázorněna graficky.
3. Úrovně osy všech potrubí jsou relativní k nule.

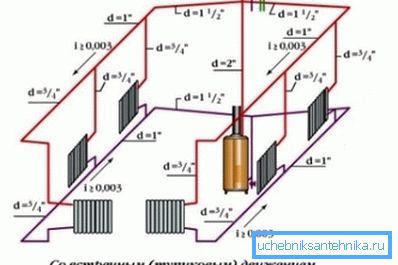

4. Láhve plnění do lahví (samozřejmě tam, kde jsou potřebné - v gravitačních systémech a v domech horního plnění).

1. Pokud jsou v horizontálních částech lahví mezery - velikosti průřezů.
2. Podpěry, dilatační spáry a závěsy.

Důležitý bod: v tomto případě je obrázek dodáván s vyjímatelným povrchem, nad nímž je uveden typ prvku. Pod police by mělo být uvedeno odpovídající prvek dokumentu.

1. Uzavírací ventily. V takovém případě je použita poloha úložného prostoru, nad nímž je uveden typ a průměr (DN) výztuže. Níže je uvedeno označení prvku v katalogu.
2. Stoupačky a plánovače (vodorovné úseky) se značkami.
3. Radiátory, konvektory a další topná zařízení.

Je povinné uvést jejich typ a základní parametry:

• Počet sekcí sekčního radiátoru.
• Počet úseků (trubek) registru a jeho délka.
• Počet a délka zkosených trubek.
• Pro ostatní topná zařízení - jejich typ.

1. Označení zařízení (kotle, pece s výměníky tepla, tepelná čerpadla, výtahové sestavy, cirkulační čerpadla pro vytápění atd.).
2. Vestavěná zařízení (olejové kelímky pro regulaci teploty a výstupy pro instalaci regulačních ventilů, umožňující měřit tlak).
3. Sami jsou přístroje pro měření parametrů systému a měření tepla.

Zvědavě: GOST umožňuje vícepodlažní budovy, aby vypracovaly podrobný plán pouze pro podzemní část budovy. V tomto případě se provádí samostatné uspořádání rozvaděčů a v případě potřeby schéma zapojení v podkroví. Pokyn se týká nadměrné složitosti axonometrické projekce všech komunikací, například v 16ti podlažní budově.

Specifikace

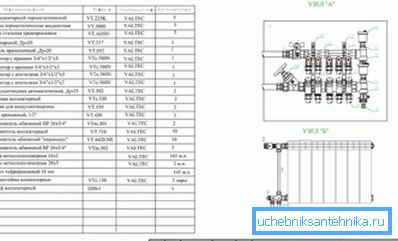

Norma stanovuje řadu požadavků nejen na výkresy samotné, ale také na jejich specifikace.

Prvky uvedené v zadávací dokumentaci by měly být v nich uvedeny v následujícím pořadí:

1. Topná zařízení (kotle, radiátory atd.).
2. Uzavírací a regulační ventily (ventily, šoupátka, tlumivky, zpětné ventily).
3. Další prvky topných systémů (bahno, odvzdušnění).
4. Vestavěné konstrukce (olejové brýle a větve pro regulační ventily).

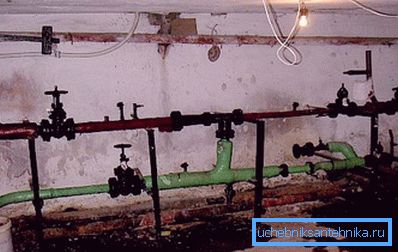

Je zvědavé, že v reálných podmínkách nejsou samotné teploměry a manometry instalovány v zabudovaných strukturách. Cena přístrojů je dost velká; v podmínkách bezpečné uzavírání sklepů bytových domů, kde je po rozměrech rozumnější demontovat.

1. Potrubní potrubí (plnění, stoupačky, vložka).
2. Tepelná izolace.

Potrubí je uvedeno ve specifikaci pro každý průměr (zpravidla - pro zvýšení dálkového ovládání). Řada ohybů, příruby, kříže pro svařování a šrouby nejsou uvedeny ve specifikaci.

Závěr

Doufáme, že doporučení a normativní reference, které nám poskytneme, pomohou čtenáři při sestavování a čtení výkresů (viz také článek Self-Flowing Heating System: Vlastnosti zařízení).

Jako vždy přidané video nabídne další informace. Úspěchy!
