Akumulátorové baterie: pomoc při výběru, problémy a řešení

Jaká by mohla být topná baterie? Jaké materiály se používají při výrobě topných zařízení? Co dělat, když vytečená baterie vytekla mezi sekcemi nebo na vložku? V našem materiálu se pokusíme najít odpovědi na tyto a mnoho dalších otázek.

Klasifikace

Zjistíme, jakým způsobem lze klasifikovat moderní topné baterie.

Materiál

Pro výrobu topných zařízení lze použít:

• Litina. Charakteristické rysy litinových sekčních radiátorů vytápění - velký vnitřní objem úseku a značná hmotnost. Křehkost litiny omezuje maximální pracovní tlak v topném systému na hodnotu 9-12 atmosfér.

Mimochodem: v normálním režimu provozu ústředního topení tlak v okruhu nepřekračuje 4 - 4,5 atmosfér. Pro soukromý dům s autonomním obrysem jsou typické - dokonce i mírnější hodnoty - 1,5 - 2 kgf / cm2.

• Ocel. Jeho hlavní výhodou je mechanická pevnost, která neumožňuje překonat vypočítané hodnoty tlaku. Hlavní nevýhodou je nestabilita koroze; resetování topného systému na léto výrazně snižuje životnost ohřívačů.
• Hliník. Nejvyšší tepelná vodivost kovu sousedí s omezenou mechanickou pevností. Kromě toho hliník tvoří galvanický pár s mědí; Pokud se používají hliníkové baterie - topení by se nemělo ředit měděnými trubkami.

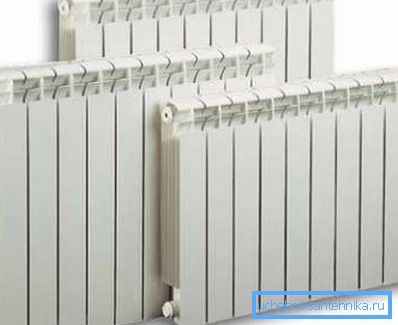

Spolu s konstrukcí jednoho kovu na prodej lze nalézt bimetalové výrobky.

Dvě typy bimetalových ohřívačů jsou běžné:

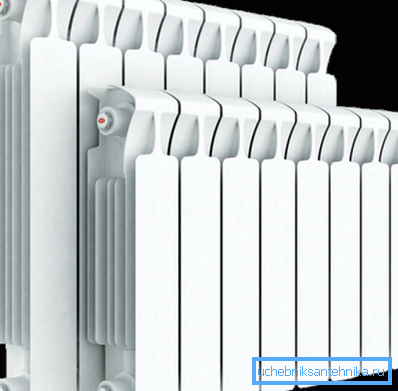

1. Sekční nebo pevná ocelová jádra s hliníkovým pláštěm. Ocel poskytuje nejvyšší odolnost proti vnitřnímu tlaku (včetně hydraulických rázů) a hliník s vysokou tepelnou vodivostí umožňuje ohřívač vybavit ploutvemi s velkým povrchem. Jeden z výkonných šampionů - monolitický radiátor od ruské společnosti Rifar - byl navržen pro pracovní tlak 100 atmosfér.
2. Měděné a hliníkové konvektory mají vysoké emise tepla v kompaktních velikostech. Měď je ještě vodivější než hliník; konvektor je měděná trubice s chladivem, která je přitlačována na hliníkových žeber.

Konečně stojí za zmínku poměrně vzácné exotiky. Plastové radiátory jsou objemné, křehké a schopné plnit své funkce při teplotách nejvýše +80 ° C. Pracovní tlak může dosáhnout pouze 2 kgf / cm2; cena těchto výrobků je však o něco vyšší než u hliníkových baterií.

Jako hlavní výhoda výrobci a prodejci uvádějí malou hmotnost topného zařízení (která má obecně alespoň nějakou hodnotu pouze ve fázi dopravy a instalace).

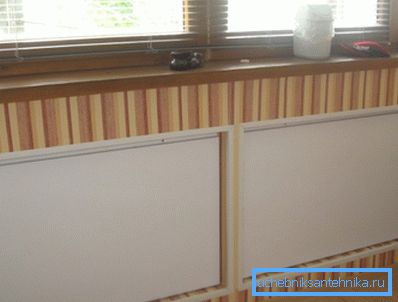

Takzvané keramické baterie se vůbec netýkají ohřevu vody. Jedná se o elektrické topné zařízení, které otevírají pokoj nejen konvekcí, ale přenosem tepla infračerveným zářením.

Typ

Jaké jsou topná tělesa na designu?

• Sekční radiátory jsou baterie používané ve všech sovětských stavbách a jejich modernější hliníkové a bimetalové protějšky. Jsou vhodné, protože umožňují přidání dalších sekcí pro flexibilní změnu tepelné kapacity. Těsnění mezi jednotlivými částmi však často způsobují netěsnosti.
• Konvektor. V podstatě jsou jen několik otáček potrubí s přítlačnými žebry, které se na ni tlačí, což zvyšuje přenos tepla. Na konvektoru jsou často instalovány dekorativní kryty a pohyblivé síta, které omezují přenos tepla.
• Lamelární (ploché) radiátory jsou dvě ocelově tvarované desky svařené podél obrysu. Chladicí kapalina se pohybuje podél průchodů mezi nimi. Oni zabírají minimální prostor v místnosti; Nicméně nízká pevnost v tahu a mírná životnost (u domácích desek jsou pouze 7 let) způsobují, že deskový radiátor je pochybnou akvizicí.

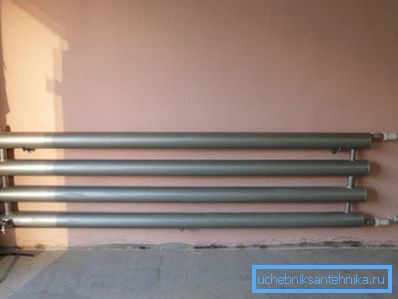

• Registry (trubicové baterie) jsou domácí nebo továrně vyráběné topné zařízení, které jsou série vodorovných nebo svislých ocelových trubek spojených mosty menších průměrů.

Mírný povrch a nízká tepelná vodivost oceli činí registry celkem poměrně obecně; Obvykle se používají k topení garáží, dílny a průmyslových prostor.

Rozměry

Nejběžnější baterie pro vytápění se středovou vzdáleností na vložce jsou 500 milimetrů.

Rozsah moderního trhu však není omezen.

• Nízké (až 400 mm) ohřívače jsou používány s panoramatickými okny a nízkými okenními parapety.
• Významné (800 - 2400 mm) vertikální rozměry radiátorů jsou potřebné tam, kde je potřeba vysoký tepelný výkon s nedostatkem místa.

Metoda instalace

Většina radiátorů je určena pro montáž na stěnu. Konzola je připevněna ke stěně pomocí hmoždinek, pomocí montážní pistole nebo šroubů; jeden radiátor vyžaduje od 3 do 7 závorek v závislosti na hmotnosti a počtu sekcí.

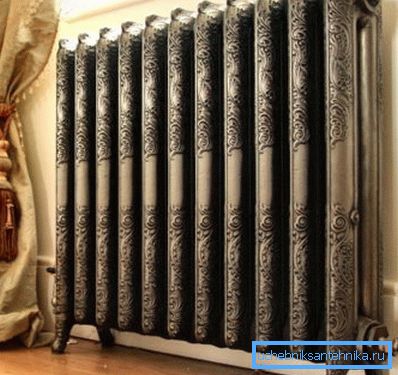

Podlahové topení, jak vyplývá z názvu, jsou instalovány na vodorovném povrchu nohou. Jsou požadovány v případech, kdy mají stěny nízkou únosnost (pórobeton, skořápka, panely s plnovousem atd.).

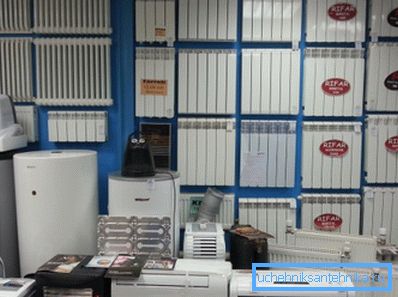

Výrobci

Stejně jako na celém trhu s topnými zařízeními patří mezi výrobci topných zařízení nejvýše hodnocené německé a italské značky.

V některých případech je jejich přednost opodstatněná: například ocelové radiátory Kermi jsou skutečně silnější a odolnější než domácí ocelové lamelové desky. Nicméně u bimetalických a hliníkových zařízení je obraz jiný.

Porovnejme hlavní charakteristiky obou topných zařízení: již zmíněného domácího Rifar Monolith a italského Global Style Plus 500.

K objasnění: v případě monolitického radiátoru od firmy Rifar je rozdělení na úseky samozřejmě podmíněno.

Není těžké vyvodit závěry z těchto údajů. Domácí produkt převyšuje import analogu ve všech ohledech; zatímco je také o 25% levnější. Je zřejmé, že při výběru topného zařízení je lepší podívat se nejen na značku, ale na vlastnosti.

Výpočet

Dům

Kolik baterií potřebuji k ohřevu domu známého rozměru?

Pokyny pro výpočet celkového tepelného výkonu v místnosti jsou sníženy na následující vzorec: Q = V * Dt * k / 860. V tomto vzorci je V vnější (ve velikosti) objemu domu, Dt je vypočtený teplotní rozdíl s ulicí a k je koeficient ohřevu.

Jak se vypočítává parametr Dt a odkud se bude počítat?

V prvním případě se bere v úvahu rozdíl mezi standardní hodnotou vnitřní teploty (+ 18 - + 22 ° C) a průměrnou teplotou nejchladnějších pěti dnů v topné sezóně. Řekněte s průměrným minimem -22 a teplotou udržovanou v domě +20 C Dt = 20 - -22 = 42 C.

Ve druhém je koeficient odvozen lineární interpolací z následující tabulky:

Například u dobře izolovaných domů (k = 0,8) o objemu 300 m3 a průměrné minimální teploty v lednu -32 ° C bude potřeba tepelného výkonu v kilowattech 300 * (20 - -32) * 0,8 / 860 = 14,5 KW

Byt

V případě apartmánu se standardní výškou stropu (2,5 - 3 metry) je snadněji dodržovat normu stanovenou v SNiPs před půl stoletím: jeden kilowatt tepla odpovídá ploše 10 m2. Pokud má byt plochu 50 m2 - pro vytápění potřebujete 5 kilowattů. Potřeba tepla pro jednotlivé místnosti je podobně odhadnuta.

Topná zařízení

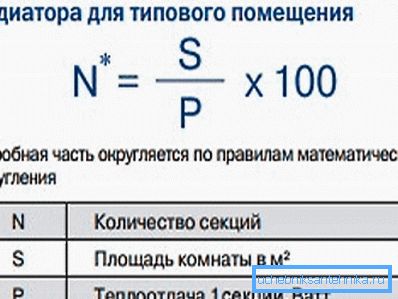

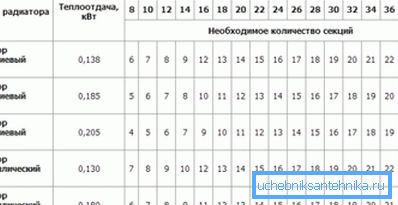

Výběr počtu sekcí se známou potřebou tepla se sníží na řešení nejjednodušší rovnice: například 2 kilowatty tepla mohou poskytnout 10 sekcí s tepelným tokem 200 wattů.

Kde lze získat údaje o průřezu tepla? Ve všeobecném případě - z technické dokumentace na internetových stránkách výrobce.

Pokud je z nějakého důvodu nemožné, můžete se spolehnout na následující hodnoty:

• Odlitky z litiny poskytují 140 - 160 wattů;
• Bimetalická - 180 W;
• Hliník - 200 W.

Technické problémy

Při instalaci, údržbě a opravách topných systémů s vlastními rukama může mít začátečník řadu problémů, jejichž řešení se pokusíme pomoci.

Montáž

Které potrubí je lepší použít pro připojení baterií? V systému ústředního vytápění - černá ocel v svařování, pozinkovaná na závitech nebo vlnité nerezové oceli na armaturách. V autonomním systému je lepší vytvořit sériové spojení ohřívačů se zesílenou hliníkovou fólií z polypropylenu; kolektorová distribuce v podlaze je často vyrobena z síťovaného polyethylenu.

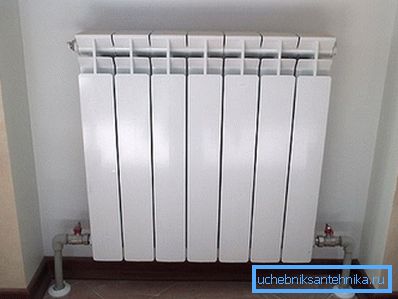

Jak připojit sekční radiátor k napájecímu vedení? S malým počtem sekcí (až sedm) se používá boční jednosměrné připojení. Při větším počtu sekcí je lepší připojit baterii diagonálně nebo zdola dolů.

Je možné instalovat baterii na balkon nebo lodžii? Jako každá změna v utilitách, to vyžaduje koordinaci s obyvateli a vytápěcími sítěmi. Obecně není možné: další zařízení sníží přenos tepla baterií sousedů.

Opravy

Jak odstranit starou litinovou baterii nainstalovanou na konzolách?

1. Stoupačka je resetována.
2. Na vložce se matice a zátky chladiče odšroubují v sérii. Při odporu se oční linka předhřívá vysoušečem vlasů, foukačem nebo hořákem.
3. Zástrčný klíč vyšroubuje přídržné matice chladiče.

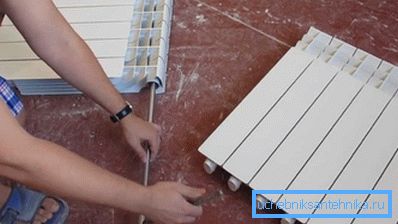

Jak rozdělit sekční radiátor?

1. Radiátor měří vzdálenost od zástrčky k odpovídajícímu vsuvku.
2. Kryt chladiče je do této hloubky zasunut do akumulátoru a otáčí se páčkou a po dotyku závitů - ručně. Směr závitu lze vidět na korku, kterým je vložen klíč.

Důležité: dvojité šroubové sponky jsou odšroubovávány jednou nebo dvěma otáčky najednou. Šikmá rozbití bradavky.

Proč dochází k úniku mezi úseky? Těsnění mezi jednotlivými částmi ztrácejí elasticitu v průběhu času. Chcete-li odstranit netěsnost, utáhněte vsuvku.

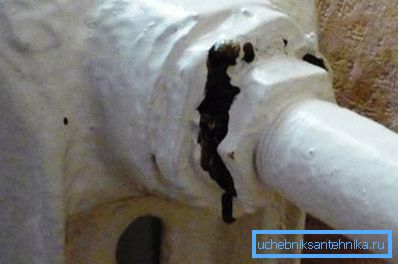

Proč teče proud baterie?

1. Spálená cívka na pojistné matici. Chcete-li odstranit pojistnou matici, musíte se při návratu stoupat zpět.
2. Sgon zrezivěl na závitu. Oblast připojení se mění se svařováním nebo ručním závitováním.

Jak vyčistit chladič z ucpání jeho kalu? Vypláchnutí vyžaduje splachovací kohout v koncovce. Prostřednictvím toho je voda vypouštěna do kanalizace před ohřátím extrémních sekcí. Mimochodem, pokud jsou vaše baterie hlučné - je pravděpodobné, že někdo ze sousedů byl právě teď zmatený tím, že je umyje.

Jaké kohoutky na linku a baterii?

• Na hřišti je umístěn uzavírací kulový kohout.
• Na zpětném potrubí je namontován tlumivka (ruční regulátor terénu) nebo termostat (tepelná hlava).
• Ve spodním a horním patře v domcích s nižším stáčíním je v horní zásuvce chladiče umístěn odvzdušňovací ventil (kohoutek Mayevsky nebo vodovodní kohoutek).

Měření tepla

Mohu dát radiátor na měřič? Při stálém zapojení se prostě nezaplatí: počitadla na každém ohřívači nejsou jen dost místa, aby stáli na místě 15 000 rublů, nemusí být přijata zástupci topných sítí. Střecha a oční linka také přispívají k vytápění bytu.

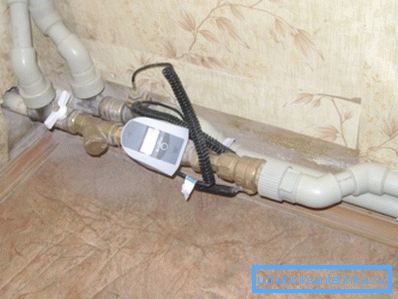

Dávkovací zařízení má smysl pouze s vodorovnými vodiči, když byt prochází jedním potrubím a vrátí topení.

Dekorace

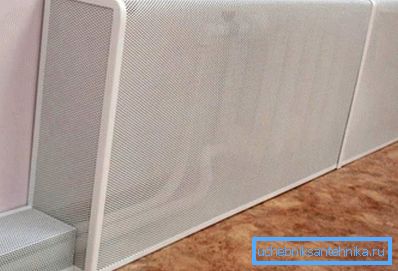

Jak skrýt ohřívače, stoupačky a podložku? V ideálním případě je lepší nechat to vůbec dělat. Jakýkoli kryt na topné baterii snižuje přenos tepla. Čelní panely pro radiátory, které nebrání pohybu konvekčních proudů, mohou být kompromisem.

Konečně, pokud stále chcete instalovat kryt na plnou velikost na topnou baterii, měli byste dodržovat několik jednoduchých pravidel.

• Jakékoli překryvy a kryty by měly procházet vzduchem.
• Pevné police nahoře nejsou povoleny.
• Celý dekor by měl být snadno demontován.

Závěr

Doufáme, že naše hodnocení nabídek a doporučení uvedených v článku bude pro čtenáře užitečné. Přiložené video mu nabídne další informace. Úspěchy!
